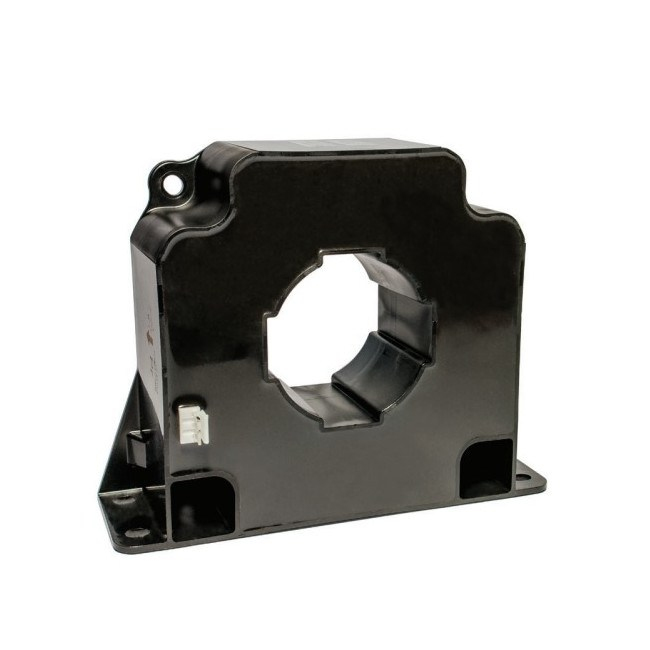

LEM LF 2010-S 2000 A Akım Transdüseri

LEM LF 2010-S, doğru akım (DC), alternatif akım (AC) ve darbeli akımların hassas şekilde ölçülmesi için geliştirilmiş, kapalı çevrim Hall Effect teknolojisine sahip yüksek performanslı bir akım transdüseridir. 2000 A nominal birincil akım ölçüm kapasitesi ve galvanik izolasyonlu yapısı sayesinde endüstriyel güç elektroniği ve enerji sistemlerinde güvenilir akım ölçümü sağlar.

LF 2010-S modeli, ±15 V ile ±24 VDC bipolar besleme ile çalışır ve 400 mA ikincil çıkış sinyali sunar. Yüksek doğruluk, hızlı tepki süresi ve geniş çalışma sıcaklığı aralığı sayesinde güç elektroniği, inverter, sürücü ve yüksek akım ölçüm uygulamalarında kullanılabilir.

Öne Çıkan Özellikler

• Orijinal LEM LF 2010-S akım transdüseri
• 2000 A nominal birincil akım ölçümü
• AC ve DC akım ölçümü
• Kapalı çevrim Hall Effect teknolojisi
• Galvanik izolasyonlu ölçüm yapısı
• 400 mA ikincil çıkış sinyali
• ±15 ile ±24 VDC bipolar besleme
• Yaklaşık 500 ns hızlı tepki süresi
• 0,3% seviyesinde yüksek ölçüm doğruluğu
• -40 °C ile +85 °C çalışma sıcaklığı
• Panel montajına uygun kompakt yapı

Ürün Hakkında

LEM LF 2010-S, yüksek akımların elektriksel olarak izole edilmiş şekilde ölçülmesini sağlayan bir akım transdüseridir. Kapalı çevrim Hall Effect teknolojisi sayesinde birincil akım ile ikincil ölçüm devresi arasında galvanik izolasyon sağlanır.

Transdüser, yüksek güçlü elektrik sistemlerinde akım geri bildirimi ve kontrolü için kullanılabilir. Kompakt yapısı ve farklı montaj seçenekleri sayesinde pano ve güç elektroniği uygulamalarına kolayca entegre edilebilir.

Teknik Özellikler

• Marka: LEM
• Model: LF 2010-S
• Ürün Tipi: Akım Transdüseri
• Teknoloji: Hall Effect, Closed Loop
• Birincil Sinyal: AC/DC
• Birincil Nominal Akım: 2000 A
• Ölçüm Aralığı: Yaklaşık ±3000 A
• İkincil Sinyal: 400 mA
• Besleme Gerilimi: ±15 ile ±24 VDC
• Hassasiyet: 0,2 mA/A
• Frekans: 0-150 kHz
• Tepki Süresi: 500 ns
• Çalışma Sıcaklığı: -40 °C ile +85 °C
• Montaj Tipi: Panel montajı
• Paket Tipi: BOX
• RoHS: RoHS Belgeli

Akım Ölçüm Teknolojisi

Kapalı çevrim Hall Effect teknolojisi, yüksek akım ölçümlerinde hızlı tepki ve yüksek doğruluk sağlamak üzere tasarlanmıştır. LEM LF 2010-S, DC, AC ve darbeli akımların ölçümüne uygun yapısıyla farklı güç elektroniği uygulamalarında kullanılabilir.

Galvanik İzolasyon

LF 2010-S, birincil güç devresi ile ikincil ölçüm devresi arasında galvanik izolasyon sağlayarak ölçüm sisteminin güvenli ve kontrollü şekilde çalışmasına yardımcı olur. Bu özellik, yüksek akım bulunan endüstriyel güç sistemlerinde önemli bir avantaj sağlar.

Kullanım Alanları

• Yüksek güçlü sürücü sistemleri
• Güç elektroniği uygulamaları
• AC/DC inverter sistemleri
• Endüstriyel motor sürücüleri
• Enerji dönüşüm sistemleri
• Güç kontrol sistemleri
• Akım geri besleme uygulamaları
• Elektrik ve enerji izleme sistemleri
• Yüksek akım ölçüm uygulamaları

Montaj ve Bağlantı

LEM LF 2010-S panel montajına uygun olarak tasarlanmıştır. Birincil iletkenin transdüser içerisinden geçirilmesiyle akım ölçümü gerçekleştirilir. Ürünün birincil iletken geçiş açıklığı 57 mm çapında veya 60 x 20 mm ölçüsündeki iletken geometrilerine uygundur.

İkincil bağlantı için JST S3P-VH bağlantı yapısı kullanılmaktadır. Montaj ve elektriksel bağlantı işlemleri üretici teknik dokümanlarında belirtilen güvenlik ve montaj kurallarına uygun şekilde gerçekleştirilmelidir.

Avantajları

• 2000 A yüksek nominal akım ölçüm kapasitesi
• AC ve DC akımların ölçülmesine uygun yapı
• Kapalı çevrim Hall Effect teknolojisi
• Galvanik izolasyon sayesinde güvenli ölçüm
• 500 ns seviyesinde hızlı tepki
• Geniş çalışma sıcaklığı aralığı
• Panel montajına uygun tasarım
• Endüstriyel güç elektroniği sistemleriyle uyumlu kullanım

GTİP Bilgileri

• Gümrük Tarife Kodu: Ürün sınıflandırmasına göre doğrulanmalıdır.

Barkod Bilgisi

• Üretici: LEM
• Model: LF 2010-S
• Üretici Ürün Kodu: LF 2010-S
• EAN/UPC: Üretici tarafından belirtilmemiştir.

Paket İçeriği

• 1 x LEM LF 2010-S 2000 A Akım Transdüseri

Not

LEM LF 2010-S, yüksek akım ölçümü için tasarlanmış profesyonel bir akım transdüseridir. Ürünün montajı ve elektriksel bağlantıları, üretici teknik dokümanlarında belirtilen güvenlik talimatlarına uygun olarak gerçekleştirilmelidir. Birincil veya ikincil devrede gerilim mevcutken montaj işlemi yapılmamalıdır.
