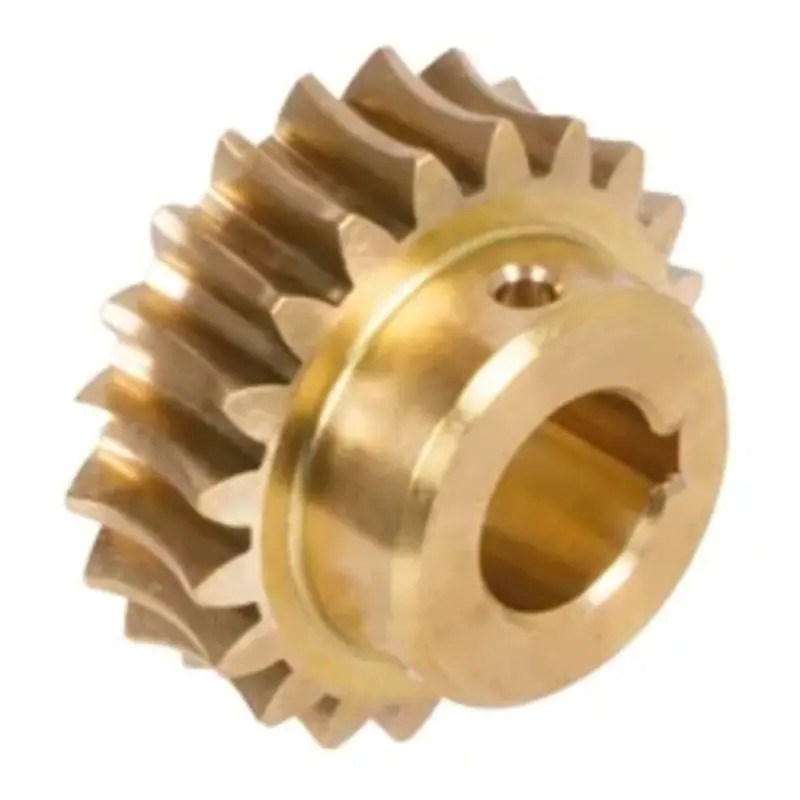

Mädler 32061000 Hassas Sonsuz Dişli Çark 25 mm 10:1 20 Diş
Mädler 32061000, hassas tahrik ve güç aktarımı uygulamalarında kullanılan sonsuz dişli çarktır. Ürün 25 mm eksen mesafesi, 10:1 dişli oranı ve 20 diş yapısıyla Mädler hassas sonsuz dişli sistemleri içerisinde yer alır.
Mädler 32061000 sonsuz dişli, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Modül değeri 1,5, dış çapı 34,8 mm ve maksimum torku 5,9 Nm'dir. Ürünün verimli ve doğru çalışması için aynı eksen mesafesine ve aynı çevrim oranına sahip Mädler sonsuz vida ile birlikte kullanılması gerekir.
Mädler 32061000 Sonsuz Dişli Çark Özellikleri
- 25 mm eksen mesafesi
- 10:1 dişli oranı
- 20 diş
- Modül 1,5
- Sağ yönlü sonsuz dişli sistemi
- 34,8 mm dış çap
- 5,9 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° basınç açısı
- 08°48' helis açısı
- Yaklaşık 80 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Ürün Kodu |
32061000 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Eksen Mesafesi |
25 mm |
| Çevrim Oranı |
10:1 |
| Modül |
1,5 |
| Diş Sayısı |
20 |
| Helis Açısı |
08°48' |
| Dış Çap |
34,8 mm |
| Maksimum Tork |
5,9 Nm |
| Malzeme |
Messing CuZn37Mn3Al2Si |
| Basınç Açısı |
15° |
| Ağırlık |
80 g |
10:1 Hassas Sonsuz Dişli Sistemi
Mädler 32061000, 10:1 çevrim oranına sahip hassas sonsuz dişli çarktır. 20 dişli yapısı ve modül 1,5 değeri, kompakt mekanik güç aktarım sistemlerinde kontrollü hareket ve hız düşürme uygulamalarına uygun bir dişli yapısı sunar.
Üreticiye göre ürün, aynı 25 mm eksen mesafesine ve 10:1 aynı çevrim oranına sahip Mädler sonsuz vida ile bir set halinde kullanılmalıdır. Bu eşleşme, sonsuz dişli sisteminin doğru çalışması açısından önemlidir.
CuZn37Mn3Al2Si Pirinç Gövde
Mädler 32061000 sonsuz dişli çark, CuZn37Mn3Al2Si malzemeden üretilmiştir. Pirinç yapı, hassas mekanik tahrik sistemlerinde kullanılan sonsuz dişli çiftleri için uygun bir malzeme kombinasyonu sağlar.
5,9 Nm Maksimum Tork
Üretici teknik verilerine göre Mädler 32061000 için maksimum tork değeri 5,9 Nm'dir. Bu değer, üreticinin belirttiği çalışma koşullarına göre, sonsuz mil giriş hızının 2800 dev/dak olduğu referansla verilmiştir.
Kullanım Alanları
- Makine ve otomasyon sistemleri
- Mekanik güç aktarım sistemleri
- Sonsuz dişli mekanizmaları
- Hız düşürme sistemleri
- Hassas hareket mekanizmaları
- Endüstriyel makine tasarımları
- Konveyör ve tahrik sistemleri
- Özel makine imalatı
- Robotik ve otomasyon uygulamaları
- Mekanik aktarma sistemleri
Mädler 32061000 Neden Tercih Edilir?
Mädler 32061000 Hassas Sonsuz Dişli Çark, 25 mm eksen mesafesi ve 10:1 çevrim oranıyla kompakt mekanik güç aktarım uygulamaları için tasarlanmıştır. Modül 1,5, 20 diş ve 34,8 mm dış çap değerleri, hassas sonsuz dişli mekanizmalarında kontrollü hareket aktarımına olanak sağlar.
Pirinç malzemesi, 5,9 Nm maksimum tork kapasitesi ve Mädler hassas dişli sistemiyle uyumlu yapısı sayesinde endüstriyel makine, otomasyon ve özel mekanik konstrüksiyonlarda kullanılabilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Ürünün EAN/barkod bilgisi üretici kaynağında bu ürün sayfasında belirtilmemiştir.
Mädler 32061000 hassas sonsuz dişli çarkı; 25 mm eksen mesafesi, 10:1 çevrim oranı, modül 1,5 ve 20 diş özellikleriyle endüstriyel güç aktarımı ve hassas mekanik hareket sistemleri için uygun bir çözümdür.
