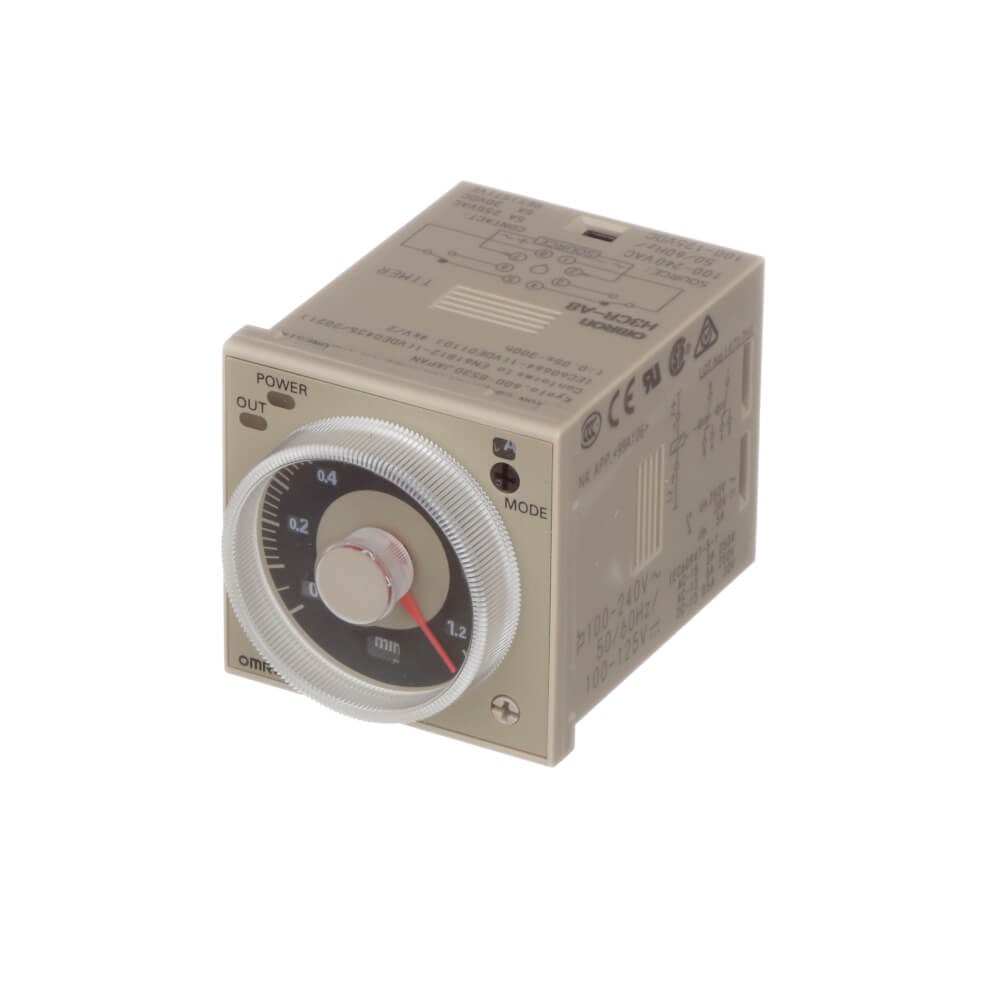

OMRON H3CR-A8 AC24-48/DC12-48 - 24-48 VAC 12-48 VDC Multifonksiyonlu Zaman Rölesi
OMRON H3CR-A8 AC24-48/DC12-48, endüstriyel otomasyon ve kontrol uygulamalarında zamanlama fonksiyonları için kullanılan multifonksiyonlu analog zaman rölesidir. 8 pinli plug-in bağlantı yapısına, 1/16 DIN yani 48 × 48 mm gövde ölçüsüne ve DPDT röle çıkışına sahiptir.
Ürün, 24-48 VAC veya 12-48 VDC besleme gerilimiyle çalışır ve 0,05 saniye ile 300 saat arasında ayarlanabilen geniş bir zaman aralığı sunar. OMRON tarafından Flicker OFF Start, Flicker ON Start, Interval, ON Delay ve One-shot Output gibi çalışma modları desteklenmektedir.
Öne Çıkan Özellikler
- Üretici: OMRON
- Model: H3CR-A8 AC24-48/DC12-48
- OMRON stok/model kodu: H3CR8096C
- Ürün tipi: Multifonksiyonlu analog zaman rölesi
- Besleme AC: 24-48 VAC
- Besleme DC: 12-48 VDC
- Pin sayısı: 8
- Çıkış tipi: Röle
- Kontak yapısı: DPDT
- Kontak kapasitesi: 5 A
- Zaman aralığı: 0,05 s - 300 h
- Gövde ölçüsü: 48 × 48 mm
- Montaj: DIN rayı, panel ve soket
Teknik Özellikler
| Özellik |
Değer |
| Üretici |
OMRON |
| Model |
H3CR-A8 AC24-48/DC12-48 |
| OMRON stok/model kodu |
H3CR8096C |
| Ürün tipi |
Analog multifonksiyonlu zaman rölesi |
| Fonksiyon |
Multifonksiyonlu |
| Montaj tipi |
DIN rayı, panel, soket |
| Gövde ölçüsü |
1/16 DIN (48 × 48 mm) |
| Terminal tipi |
Plug-in |
| Çıkış tipi |
Röle |
| Kontak yapısı |
DPDT |
| Kontak kapasitesi |
5 A |
| AC besleme |
24-48 VAC |
| DC besleme |
12-48 VDC |
| Pin sayısı |
8 |
| Giriş |
Gerilimsiz kontak |
| Zaman aralığı |
0,05 s - 300 saat |
Çalışma Modları
OMRON H3CR-A8 AC24-48/DC12-48 farklı zamanlama senaryolarında kullanılmak üzere birden fazla çalışma modu sunar.
| Mod |
Açıklama |
| Flicker OFF Start |
Enerji verildiğinde OFF başlangıçlı flaşör çalışma |
| Flicker ON Start |
Enerji verildiğinde ON başlangıçlı flaşör çalışma |
| Interval |
Enerji verildiğinde belirlenen süre boyunca çıkışın aktif olması |
| ON Delay |
Ayarlanan gecikme süresi sonrasında çıkışın devreye girmesi |
| One-shot Output |
Enerji verildiğinde tek darbeli zamanlama çıkışı |
Zaman Ayarı
H3CR-A8 modeli 0,05 saniye ile 300 saat arasında geniş bir zamanlama aralığına sahiptir. Bu aralık, kısa süreli gecikme uygulamalarından uzun süreli endüstriyel zamanlama işlemlerine kadar farklı kontrol senaryolarında kullanılmasına olanak sağlar.
Zaman aralığı: 0,05 s - 300 h
Çıkış ve Kontak Yapısı
Ürün röle çıkışına sahiptir ve DPDT (Double Pole Double Throw) kontak yapısı kullanır. Nominal kontak kapasitesi OMRON ürün verilerinde 5 A olarak belirtilmiştir.
Montaj ve Bağlantı
H3CR-A8 AC24-48/DC12-48, plug-in terminal yapısına sahip 8 pinli bir zaman rölesidir. Ürün DIN rayı, panel veya uygun soket üzerinden kullanılabilir.
| Terminal tipi |
Plug-in |
| Pin sayısı |
8 |
| Montaj |
DIN rayı / panel / soket |
| Uyumlu soket |
P3G-08 |
Boyut ve Yapı
| Ön panel ölçüsü |
48 × 48 mm |
| Standart |
1/16 DIN |
| Yaklaşık derinlik |
66,6 mm |
| Yaklaşık ağırlık |
90 g |
Kullanım Alanları
OMRON H3CR-A8 AC24-48/DC12-48, farklı zamanlama ve gecikme fonksiyonlarının gerektiği endüstriyel otomasyon ve elektrik kontrol uygulamalarında kullanılabilir.
- Endüstriyel otomasyon panoları
- Makine kontrol sistemleri
- Motor ve ekipman zamanlama uygulamaları
- PLC ve kontrol devreleri
- Konveyör ve proses sistemleri
- Gecikmeli açma-kapama uygulamaları
- Flaşör ve interval kontrolü
- Endüstriyel elektrik kontrol panoları
Uyumlu Aksesuarlar
| Aksesuar |
Açıklama |
| P3G-08 |
8 pinli, arka bağlantılı, vidalı terminalli soket |
| Y92A-48B |
48 × 48 mm cihazlar için koruyucu kapak |
| Y92F-30 |
48 × 48 mm DIN panel montaj adaptörü |
| Y92F-73 |
STP-YMH zaman rölesi yerine H3CR montaj adaptörü |
| Y92P-48GL |
H3CR-A serisi için panel kapağı |
Ticari Bilgiler
| Marka |
OMRON |
| Ürün modeli |
H3CR-A8 AC24-48/DC12-48 |
| OMRON stok/model kodu |
H3CR8096C |
| GTIN / EAN |
4548583553323 |
| Gümrük tarife kodu |
8536.4900.99 |
| ETIM sınıfı |
EC001439 |
GTİP Bilgileri
GTİP: 8536490099
Barkod Bilgileri
GTIN / EAN: 4548583553323
Not: H3CR-A8 AC24-48/DC12-48 modeli, 8 pinli H3CR-A8 varyantıdır. 11 pinli H3CR-A AC24-48/DC12-48 modeli ile karıştırılmamalıdır. Bu ürünün beslemesi 24-48 VAC ve 12-48 VDC, zaman aralığı ise 0,05 s-300 saat olarak belirtilmiştir.
OMRON H3CR-A8 AC24-48/DC12-48, 8 pinli, 48 × 48 mm ölçülerinde, DPDT 5 A röle çıkışlı ve 0,05 saniye ile 300 saat arasında ayarlanabilen multifonksiyonlu analog zaman rölesidir.
