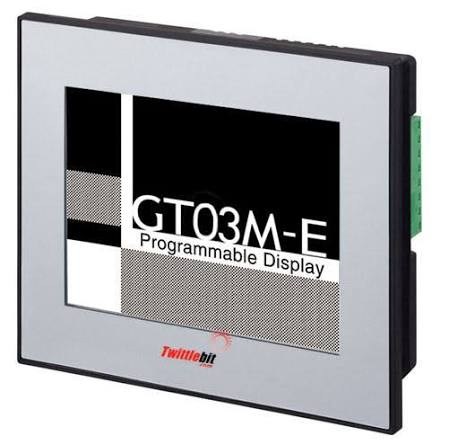

Panasonic AIG03MQ03DE GT03M-E 3.5 İnç HMI Operatör Paneli
Panasonic AIG03MQ03DE, GT03M-E serisine ait 3.5 inç TFT monokrom LCD ekrana sahip programlanabilir HMI operatör panelidir. Endüstriyel otomasyon sistemlerinde makine ile operatör arasındaki kullanıcı arayüzünü sağlamak, proses bilgilerini görüntülemek ve kontrol işlemlerini gerçekleştirmek amacıyla kullanılır.
Ürün, 320 x 240 piksel çözünürlük, siyah-beyaz görüntü ve 16 gri ton desteğine sahip TFT monokrom ekran kullanır. 24 V DC besleme ve RS-232C haberleşme arayüzü sayesinde PLC ve diğer otomasyon ekipmanlarıyla seri haberleşme için kullanılabilir.
Öne Çıkan Özellikler
- Panasonic GT03M-E serisi HMI
- Model: AIG03MQ03DE
- 3.5 inç TFT monokrom LCD ekran
- 320 x 240 piksel çözünürlük
- 2 renk ve 16 gri ton desteği
- 24 V DC besleme
- RS-232C haberleşme
- USB Mini-B programlama bağlantısı
- 6 MB F-ROM kullanıcı belleği
- IP67 ön panel koruması
- Kompakt endüstriyel tasarım
Ekran Özellikleri
Panasonic AIG03MQ03DE, 3.5 inç TFT monokrom LCD ekran ile donatılmıştır. 320 x 240 piksel çözünürlük ve 16 gri ton desteği, makine durumlarının, proses değerlerinin, alarm bilgilerinin ve operatör kontrol ekranlarının görüntülenmesini sağlar.
- Ekran Boyutu: 3.5 inç
- Ekran Tipi: TFT Monokrom LCD
- Çözünürlük: 320 x 240 piksel
- Görüntü: Siyah / Beyaz
- Gri Ton: 16
- Aktif Görüntü Alanı: 70.6 x 52.9 mm
- Arka Aydınlatma: Beyaz LED
Panasonic'in resmi teknik verilerine göre modelin ekranı 320 x 240 nokta çözünürlüğe, 2 renk ve 16 gri ton desteğine sahiptir.
Haberleşme ve Bağlantı
AIG03MQ03DE modelinde RS-232C haberleşme portu bulunur. RS-232C arayüzü Panasonic FP serisi, genel amaçlı seri haberleşme ve uyumlu PLC sistemleriyle iletişim için kullanılabilir.
- Haberleşme Portu: RS-232C
- Konnektör: 8 pin terminal blok
- Desteklenen Haberleşme: Panasonic FP serisi / genel amaçlı seri haberleşme / uyumlu PLC'ler
- Programlama Arayüzü: USB 1.1
- Programlama Konnektörü: USB Mini-B
Elektriksel Özellikler
- Nominal Besleme: 24 V DC
- Çalışma Gerilim Aralığı: 21.6 – 26.4 V DC
- Maksimum Güç Tüketimi: 1.9 W
Panasonic teknik dokümanında AIG03MQ03DE için 24 V DC nominal besleme, 21.6–26.4 V DC çalışma gerilim aralığı ve 1.9 W veya daha düşük güç tüketimi belirtilmektedir.
Bellek ve Programlama
AIG03MQ03DE modelinde ekran verilerinin saklanması için 6 MB F-ROM kullanıcı belleği bulunur. Ekran verilerinin aktarılması USB Mini-B bağlantısı üzerinden gerçekleştirilebilir.
- Kullanıcı Belleği: F-ROM
- Bellek Kapasitesi: 6 MB
- Programlama Bağlantısı: USB Mini-B
- USB Standardı: USB 1.1
Çevresel Özellikler
- Çalışma Sıcaklığı: -20 – +60 °C
- Depolama Sıcaklığı: -20 – +60 °C
- Çalışma Nemi: %10 – %90 RH, yoğuşmasız
- Depolama Nemi: %10 – %90 RH
- Koruma Sınıfı: IP67, ön panel
- Ağırlık: Yaklaşık 170 g
IP67 koruması panelin ön yüzü için geçerlidir ve uygun sızdırmazlık contasıyla yapılan panel montajını ifade eder. Panasonic, yeniden montaj durumunda su geçirmez contanın değiştirilmesini belirtmektedir.
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Operatör kontrol panoları
- Proses izleme
- Makine durum izleme
- Endüstriyel kontrol uygulamaları
Panasonic AIG03MQ03DE Avantajları
- Kompakt 3.5 inç ekran yapısı
- 320 x 240 piksel çözünürlük
- TFT monokrom LCD teknolojisi
- 16 gri ton desteği
- 24 V DC endüstriyel besleme
- RS-232C haberleşme desteği
- USB Mini-B programlama bağlantısı
- 6 MB kullanıcı belleği
- IP67 ön panel koruması
- Yaklaşık 170 g hafif tasarım
Teknik Özellikler
| Marka |
Panasonic |
| Ürün Kodu |
AIG03MQ03DE |
| Seri |
GT03M-E |
| Ürün Tipi |
HMI Operatör Paneli |
| Ekran |
3.5 inç TFT Monokrom LCD |
| Çözünürlük |
320 x 240 piksel |
| Görüntü |
2 renk / 16 gri ton |
| Aktif Görüntü Alanı |
70.6 x 52.9 mm |
| Besleme |
24 V DC |
| Haberleşme |
RS-232C |
| Programlama |
USB Mini-B |
| Kullanıcı Belleği |
6 MB F-ROM |
| Koruma |
IP67 ön panel |
| Çalışma Sıcaklığı |
-20 – +60 °C |
| Güç Tüketimi |
1.9 W veya daha düşük |
| Ağırlık |
Yaklaşık 170 g |
Ürün Durumu
Not: Panasonic'in resmi ürün sayfasında AIG03MQ03DE modeli GT03-E serisi altında sonlandırılmış ürün olarak belirtilmektedir. Ürünün tedarik ve stok durumu satın alma öncesinde kontrol edilmelidir.
GTİP Bilgileri
GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
Üretici Ürün Kodu: AIG03MQ03DE
EAN/GTIN: Belirtilmemiştir.
Sonuç
Panasonic AIG03MQ03DE GT03M-E, 3.5 inç TFT monokrom LCD ekran, 320 x 240 piksel çözünürlük, 24 V DC besleme, RS-232C haberleşme ve IP67 ön panel korumasına sahip kompakt bir HMI operatör panelidir. Küçük boyutlu endüstriyel otomasyon ve makine kontrol uygulamalarında operatör arayüzü olarak kullanılabilir.
