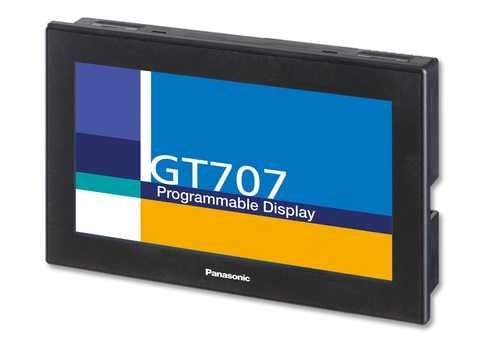

Panasonic AIG707WCL1B2-F GT707 7 inç HMI Operatör Paneli
Panasonic AIG707WCL1B2-F, GT707 serisine ait 7 inç TFT renkli ekrana sahip endüstriyel HMI operatör panelidir. Makine otomasyonu, fabrika otomasyonu ve endüstriyel kontrol uygulamalarında operatör ile makine arasındaki kullanıcı arayüzünü sağlamak amacıyla kullanılır.
Ürün, 800 x 480 piksel çözünürlük ve 65.536 renk desteğine sahip TFT ekran sunar. 800 MHz işlemcisi sayesinde endüstriyel otomasyon uygulamalarında hızlı ve kararlı bir kullanıcı arayüzü sağlar. Özdisan ürün kayıtlarında AIG707WCL1B2-F modeli Panasonic Automation üreticisi altında HMI panel olarak listelenmektedir.
Öne Çıkan Özellikler
- Panasonic GT707 serisi HMI
- Model: AIG707WCL1B2-F
- 7 inç TFT renkli ekran
- 800 x 480 piksel çözünürlük
- 65.536 renk desteği
- 800 MHz işlemci
- 24 V DC besleme
- RS-232C haberleşme
- USB Mini-B programlama bağlantısı
- SD/SDHC kart desteği
- Dokunmatik ekran
- Endüstriyel pano montajına uygun yapı
Ekran Özellikleri
Panasonic AIG707WCL1B2-F, 7 inç TFT renkli LCD ekran kullanır. 800 x 480 piksel çözünürlük ve 65.536 renk desteği, makine durumları, proses bilgileri, alarm ekranları ve kontrol menülerinin görüntülenmesi için uygun bir arayüz sunar. Panasonic GT707 serisinin teknik dokümanında da 7 inç TFT, 800 x 480 piksel ve 65.536 renk özellikleri belirtilmektedir.
- Ekran Boyutu: 7 inç
- Ekran Tipi: TFT Renkli LCD
- Çözünürlük: 800 x 480 piksel
- Renk Sayısı: 65.536
- Arka Aydınlatma: Beyaz LED
- Dokunmatik Ekran: Var
İşlemci ve Performans
AIG707WCL1B2-F modeli 800 MHz işlemci ile donatılmıştır. Bu yapı, HMI ekranlarının ve otomasyon uygulamalarının kontrol edilmesine yönelik işlem performansı sağlar. Özdisan ürün bilgilerinde modelin CPU ve çekirdek mantığı 800 MHz olarak belirtilmektedir.
Haberleşme ve Bağlantı
Panasonic GT707 serisi, otomasyon sistemleriyle haberleşmek için RS-232C arayüzü kullanır. Programlama ve veri aktarımı için USB bağlantısı da bulunmaktadır. Panasonic'in GT707 teknik bilgilerinde 24 V DC besleme ve RS-232C haberleşme portu belirtilmektedir.
- Haberleşme: RS-232C
- Programlama Bağlantısı: USB Mini-B
- SD Kart: SD/SDHC desteği
Elektriksel Özellikler
- Besleme Gerilimi: 24 V DC
- Çalışma Gerilim Aralığı: 21.6 – 26.4 V DC
- Maksimum Güç Tüketimi: 6 W
- Güç Besleme İzolasyonu: Transformatör izolasyonu
Panasonic'in resmi GT707 teknik verilerine göre çalışma gerilim aralığı 21.6–26.4 V DC, maksimum güç tüketimi ise 6 W veya daha düşüktür.
Çevresel Özellikler
- Çalışma Sıcaklığı: 0 – +50 °C
- Depolama Sıcaklığı: -20 – +60 °C
- Çalışma Nemi: %20 – %85 RH, yoğuşmasız
- Depolama Nemi: %10 – %85 RH, yoğuşmasız
- Ön Panel Koruması: IP65
- Darbe Dayanımı: IEC 61131-2
GT707 serisi için Panasonic, 0 ile +50 °C arasında çalışma sıcaklığı ve uygun montaj koşullarında IP65 ön panel koruması belirtmektedir.
Yazılım ve Programlama
Panasonic GT707 serisi HMI panellerinin programlanması için GTWIN Ver. 3 yazılımı kullanılmaktadır. Panasonic'in resmi ürün sayfasında GTWIN Ver.3 için Japonca ve İngilizce yazılım seçenekleri yer almaktadır.
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Makine operatör panelleri
- Proses izleme
- Endüstriyel kontrol panoları
- Fabrika otomasyonu
- Makine durum izleme
Panasonic AIG707WCL1B2-F Avantajları
- 7 inç geniş TFT renkli ekran
- 800 x 480 piksel çözünürlük
- 65.536 renk desteği
- 800 MHz işlemci
- 24 V DC endüstriyel besleme
- RS-232C haberleşme desteği
- USB programlama bağlantısı
- SD/SDHC kart desteği
- IP65 ön panel koruması
- Endüstriyel otomasyon uygulamalarına uygun yapı
Teknik Özellikler
| Marka |
Panasonic |
| Ürün Kodu |
AIG707WCL1B2-F |
| Seri |
GT707 |
| Ürün Tipi |
HMI Operatör Paneli |
| Ekran |
7 inç TFT |
| Çözünürlük |
800 x 480 piksel |
| Renk |
65.536 |
| İşlemci |
800 MHz |
| Besleme |
24 V DC |
| Haberleşme |
RS-232C |
| Programlama |
USB Mini-B |
| Koruma |
IP65 ön panel |
| Çalışma Sıcaklığı |
0 – +50 °C |
| Güç Tüketimi |
6 W veya daha düşük |
GTİP Bilgileri
GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
Üretici Ürün Kodu: AIG707WCL1B2-F
EAN/GTIN: Belirtilmemiştir.
Sonuç
Panasonic AIG707WCL1B2-F, 7 inç TFT renkli ekranı, 800 x 480 çözünürlüğü, 65.536 renk desteği, 800 MHz işlemcisi, 24 V DC beslemesi ve RS-232C haberleşme arayüzüyle endüstriyel otomasyon ve makine kontrol uygulamalarında kullanılabilen GT707 serisi HMI operatör panelidir.
