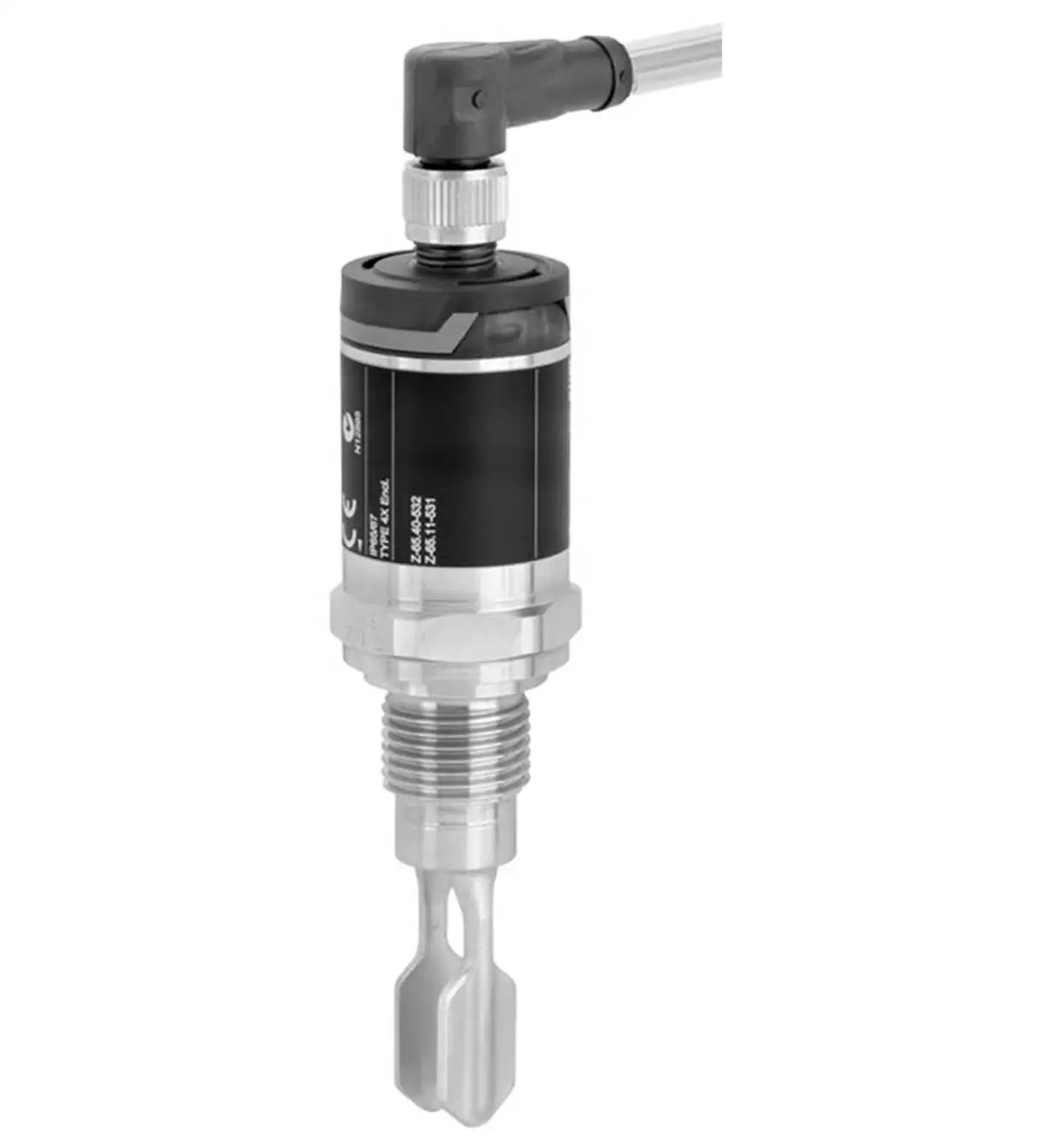

Pepperl+Fuchs LVL-A7-BG1A-E5V1-CG-EMS Vibration Limit Switch

Pepperl+Fuchs LVL-A7-BG1A-E5V1-CG-EMS titreşimli seviye şalteri, sıvılar için güvenilir limit seviye algılama sağlayan kompakt ve dayanıklı bir çözümdür. Tuning fork (titreşim çatalı) teknolojisi sayesinde sıvı ile temas durumunu yüksek hassasiyetle tespit eder. G1/2 proses bağlantısı ve 150 °C’ye kadar sıcaklık dayanımı ile zorlu endüstriyel uygulamalar için idealdir.

Öne Çıkan Avantajlar

• Sıvılar için güvenilir limit seviye şalteri
• Proses bağlantısı: G1/2 (ISO 228)
• 150 °C’ye kadar proses sıcaklığına uygun
• Sağlam 316L paslanmaz çelik gövde ve çatal
• LED göstergesi sayesinde sahada durum kontrolü
• Harici test mıknatısı ile fonksiyon testi
• Kompakt tasarım, kolay montaj

Çalışma Prensibi

Titreşim çatalı, piezoelektrik sürücü ile rezonans frekansında titreştirilir. Çatal sıvı ile kaplandığında frekans değişir. Elektronik devre bu değişimi izleyerek çatalın sıvı içinde olup olmadığını belirler ve anahtarlama çıkışı üretir.

Çalışma Modları

• MAX (Maksimum Güvenlik): Seviye çatalın altında iken çıkış kapalıdır. Taşma koruması için uygundur.
• MIN (Minimum Güvenlik): Çatal sıvı içinde iken çıkış kapalıdır. Pompa kuru çalışma koruması için uygundur.
• Limit aşımı, arıza veya enerji kesintisinde güvenli konuma geçiş

Teknik Özellikler

Besleme

• Besleme gerilimi (Ur): 10 ... 35 V DC
• Akım tüketimi: < 15 mA
• Güç tüketimi: 975 mW
• Sigorta: Harici 500 mA yavaş
• Residual ripple: 5 Vss (0 ... 400 Hz)

Giriş / Çıkış

• Ölçülen değişken: Yoğunluk
• Minimum yoğunluk: 0.7 g/cm³
• Çıkış tipi: Anahtarlama çıkışı
• Anahtarlama akımı: maks. 250 mA

Ölçüm Performansı

• Ölçüm çözünürlüğü: < 0.5 mm
• Ölçüm frekansı: ~1100 Hz (havada)
• Anahtarlama noktası: 13 mm ± 1 mm
• Tekrarlanabilirlik: ± 1 mm (DIN 61298-2)
• Histerezis: maks. 3 mm
• Anahtarlama süresi: 0.5 s (kaplı), 1.0 s (açık)
• Devreye alma gecikmesi: maks. 3 s

Proses Koşulları

• Proses sıcaklığı: -40 ... +150 °C
• Proses basıncı: -1 ... +40 bar
• Akışkan tipi: Sıvı
• Viskozite: 1 ... 10000 mPa·s
• Katı partikül: < Ø5 mm

Çevresel Koşullar

• Ortam sıcaklığı: -40 ... +70 °C
• Depolama sıcaklığı: -40 ... +85 °C
• Darbe dayanımı: 30 g (EN 60068-2-27)
• Titreşim dayanımı: 5 ... 2000 Hz

Mekanik Özellikler

• Koruma sınıfı: IP65 / IP67, NEMA 4X
• Bağlantı: M12 konnektör, 4-pin
• Proses bağlantısı: G1/2 (ISO 228)
• Malzeme: 316L paslanmaz çelik (1.4401 / 1.4435)
• Gövde kapağı ve konnektör: PPSU
• Yüzey kalitesi: Ra < 3.2 µm
• Ağırlık: approx. 140 g

Gösterge ve Test

• Yeşil LED: Çalışmaya hazır
• Kırmızı LED: Arıza göstergesi
• Sarı LED: Çalışma modu göstergesi
• Opsiyonel test mıknatısı ile fonksiyon testi

Uygulama Alanları

• Tank ve depo seviye kontrolü
• Taşma koruma sistemleri
• Pompa kuru çalışma koruması
• Kimya, gıda ve proses endüstrileri

Not: Kesin teslim süresi için lütfen bizimle iletişime geçiniz.
