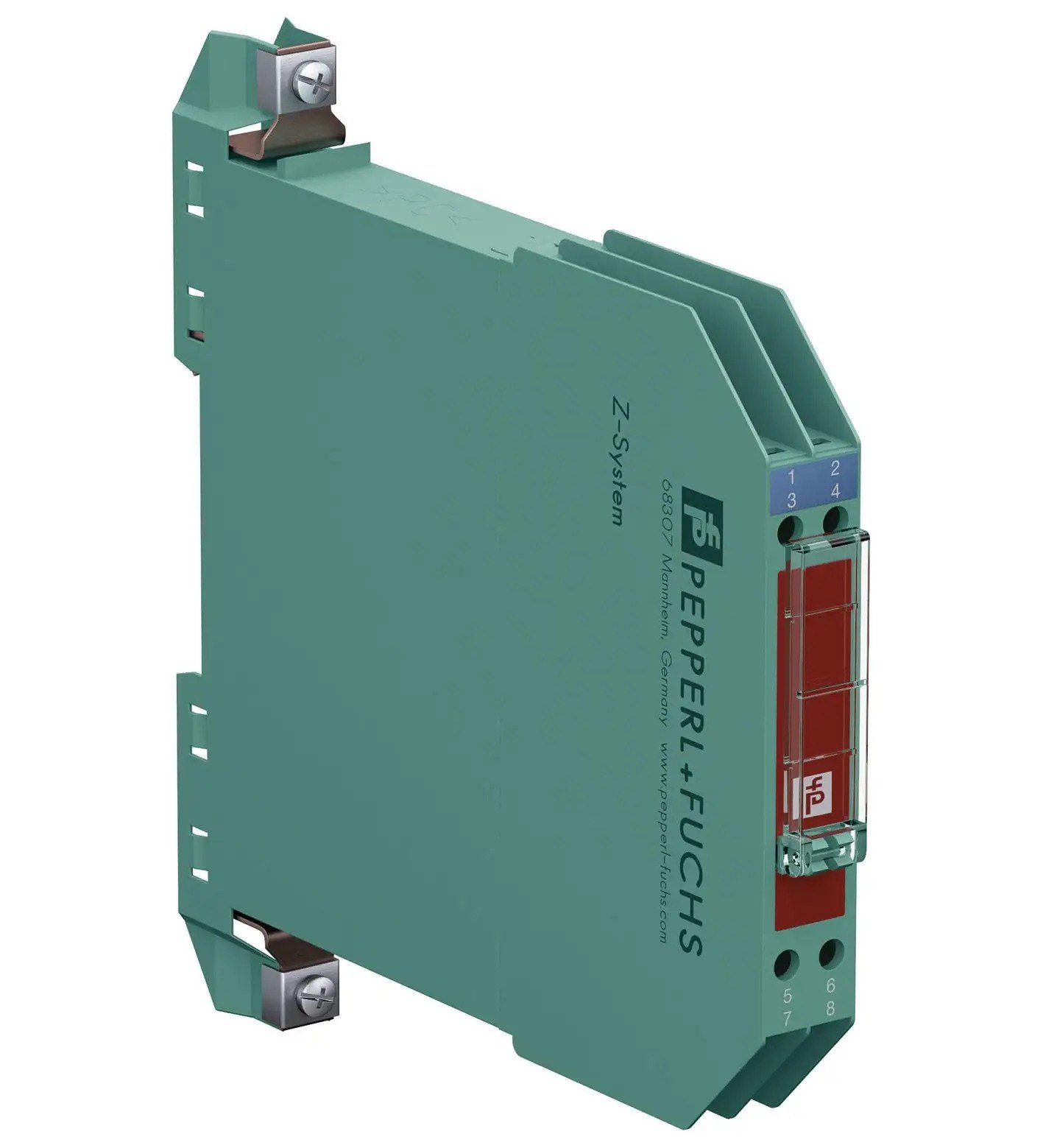

Pepperl+Fuchs Z787 16139, 2 kanallı DC pozitif polariteli Zener bariyerdir. 26,5 V çalışma gerilimi, 327 Ω maksimum seri direnç, 50 mA sigorta ve 35 mm DIN rayı montajı sunar.
Pepperl+Fuchs Z787, tehlikeli alanlardan gelen sinyallerin güvenli alana aktarılması ve değerlendirilmesi için kullanılan 2 kanallı Zener bariyerdir. DC versiyonunda pozitif polariteye sahip olan ürün, 26,5 V seviyesine kadar çalışma gerilimi sunar ve diyot geri dönüş yapısı ile intrinsik güvenlik devrelerinde kullanılır.
Z787 iki ayrı kanal üzerinden tehlikeli alan ve güvenli alan bağlantılarını destekleyen modüler Zener bariyer yapısına sahiptir.
DC versiyonu pozitif polaritelidir. Nominal direnç 300 Ω, maksimum seri direnç 327 Ω ve sigorta değeri 50 mA'dir.
Modüler terminal gövdesi 35 mm DIN rayına monte edilir ve IP20 koruma sınıfına sahiptir.
Z787, tehlikeli alan ile güvenli alan arasındaki elektriksel sinyallerin intrinsik güvenlik prensiplerine uygun şekilde sınırlandırılmasına yardımcı olan pasif Zener bariyerdir. Ürün, DC sinyaller için pozitif polariteli iki kanallı yapı sunar.

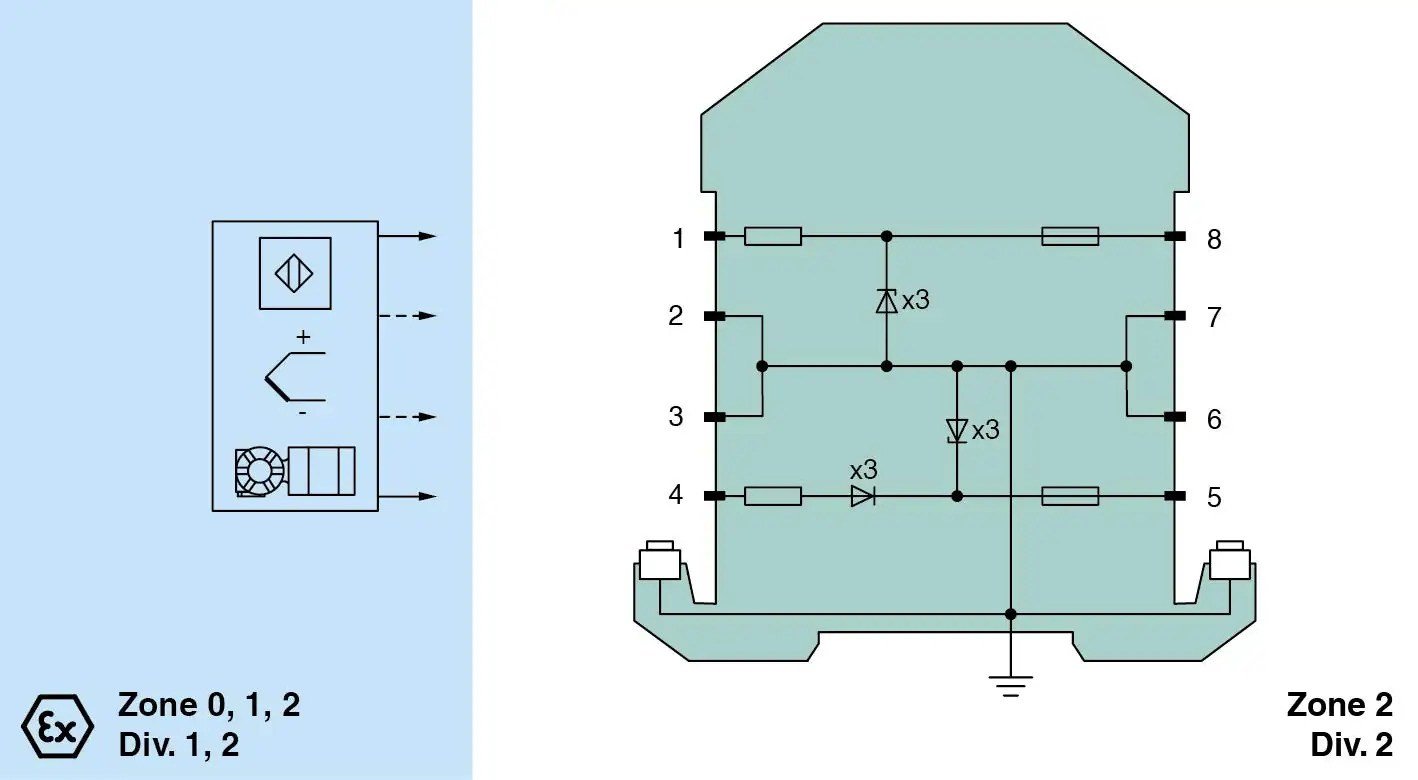

Zener diyotlar ve sigorta yapısı, tehlikeli alana aktarılabilecek enerjinin sınırlandırılmasına yardımcı olur. Diyot geri dönüş devresi sayesinde tehlikeli alana doğru akım akışının önlenmesine yönelik yapı bulunur.
Tehlikeli alandaki sinyallerin güvenli alana aktarılmasında intrinsik güvenlik arayüzü olarak kullanılabilir.
Tehlikeli alanlarda bulunan ölçüm devrelerinin güvenli alan tarafına bağlanmasına yönelik kullanılabilir.
35 mm DIN rayı üzerinde pano ve kontrol kabini uygulamalarına uygun modüler montaj yapısı sunar.
ATEX ve IECEx onayları sayesinde uygun sistem tasarımı kapsamında patlayıcı ortam uygulamalarında kullanılabilir.
Pepperl+Fuchs Z787 için BAS 01 ATEX 7005 sertifikası belirtilmiştir. Ürün, [Ex ia Ga] IIC, [Ex ia Da] IIIC ve [Ex ia Ma] I intrinsik güvenlik işaretlemeleri kapsamında belirtilen uygulamalara yöneliktir. Ayrıca Zone 2 cihaz uygulaması için Ex nA IIC T4 Gc işaretlemesi ve IECEx sertifikaları bulunmaktadır.
Ex uygulamalarında ürünün sertifikaları, kontrol çizimleri ve ilgili sistem dokümantasyonu mutlaka uygulama koşullarıyla birlikte değerlendirilmelidir.
