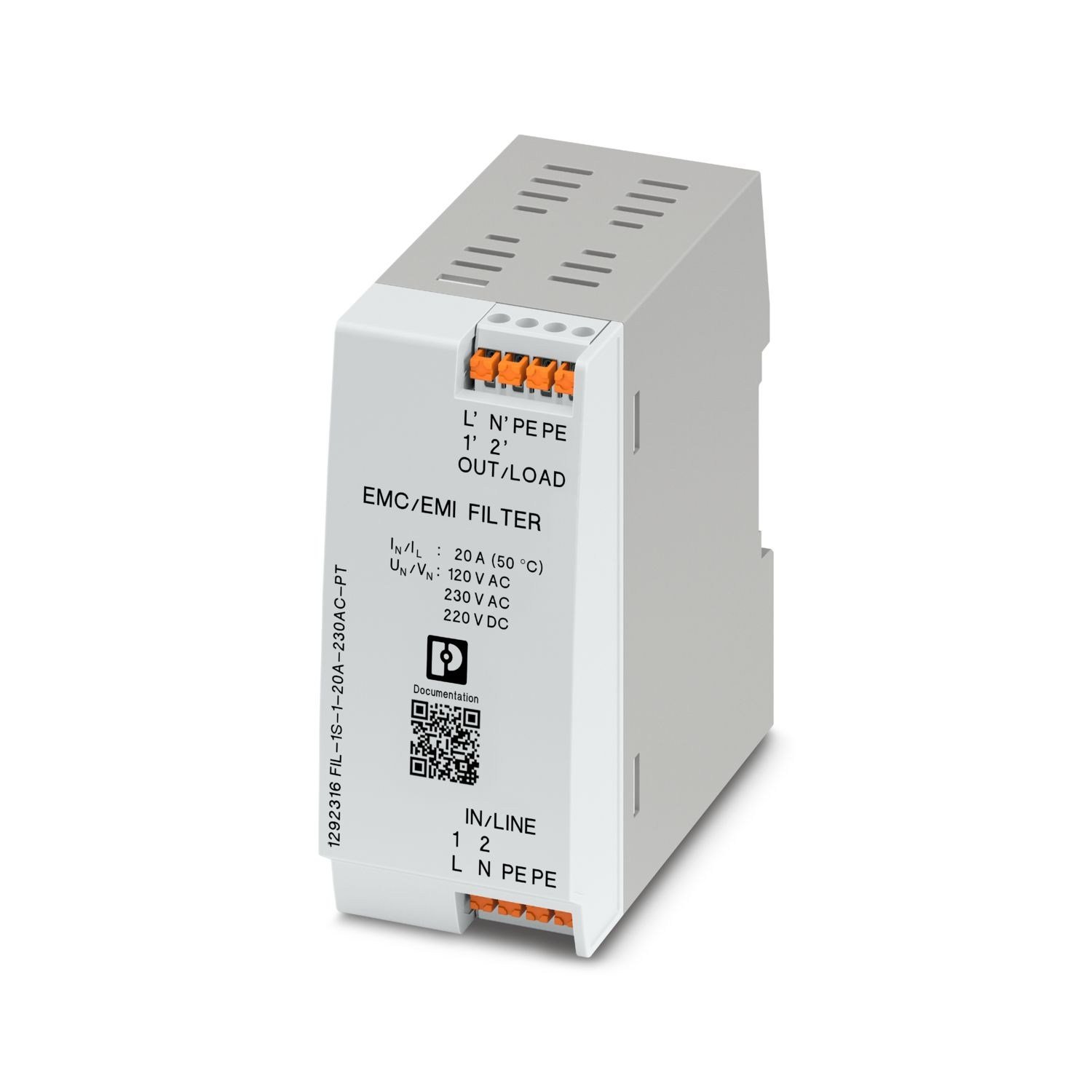

Phoenix Contact 1292316 FIL-1S-1-20A-230AC-PT - 20 A 230 V AC 220 V DC EMC Filtresi

Phoenix Contact 1292316 FIL-1S-1-20A-230AC-PT, tek fazlı AC ve DC sistemlerde yüksek frekanslı elektromanyetik parazitlerin azaltılması için kullanılan EMC ana şebeke filtresidir. Ürün 20 A nominal akım değerine sahip olup 230 V AC ve 220 V DC'ye kadar nominal gerilimli sistemlerde kullanılabilir.

Ürün Özellikleri

Elektriksel Özellikler

• 230 V AC (TN-S/TT)
• 230 V AC (IT, L-L)
• 120 V AC (TN-S/TT)
• 120 V AC (IT, L-L)
• 220 V DC
• Anma gerilimi: 250 V AC / 250 V DC

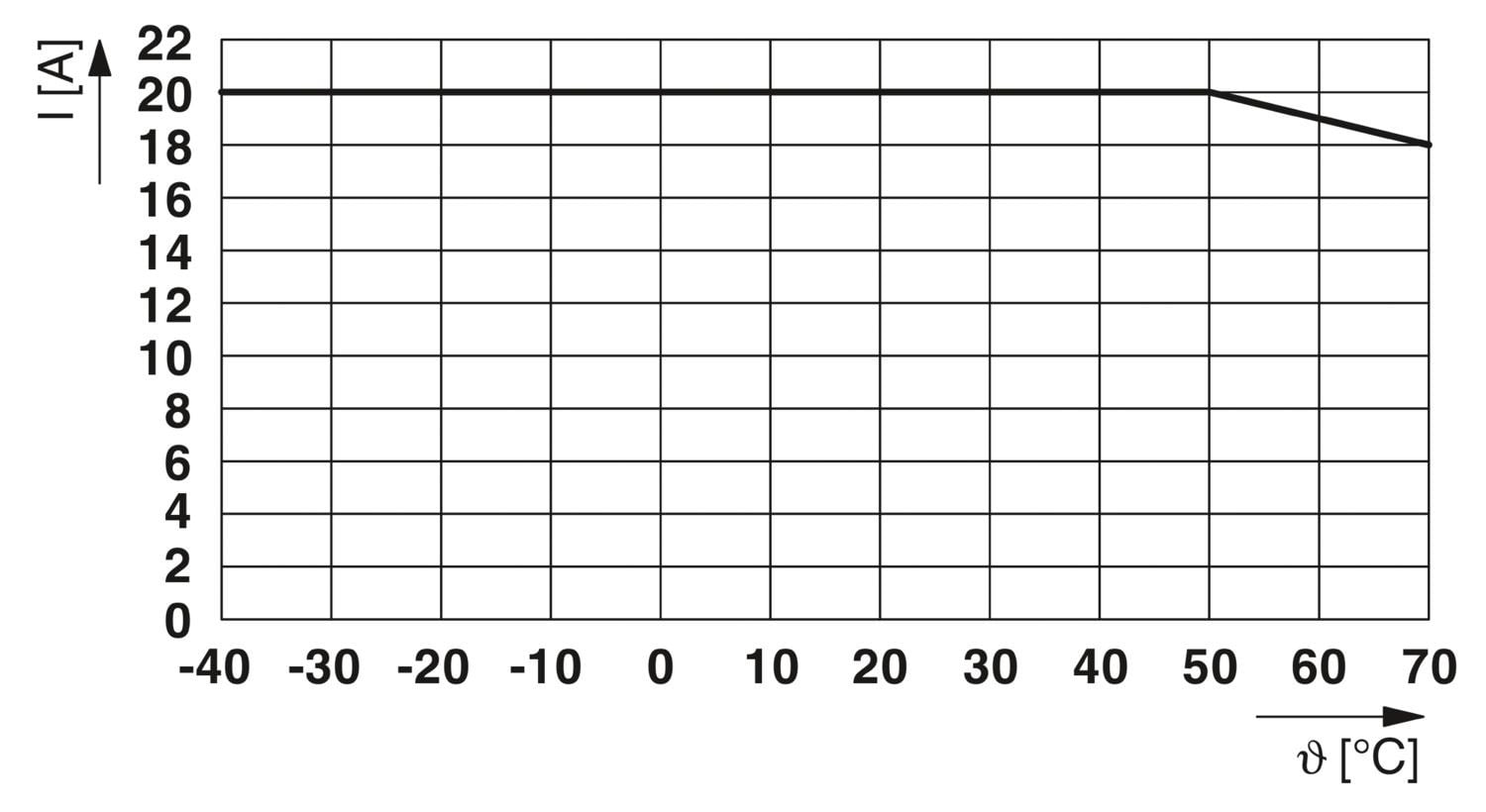

• Nominal akım: 20 A (50 °C)
• Nominal frekans: 50 Hz (60 Hz)
• Toprak iletkeni akımı: ≤ 0,2 mA

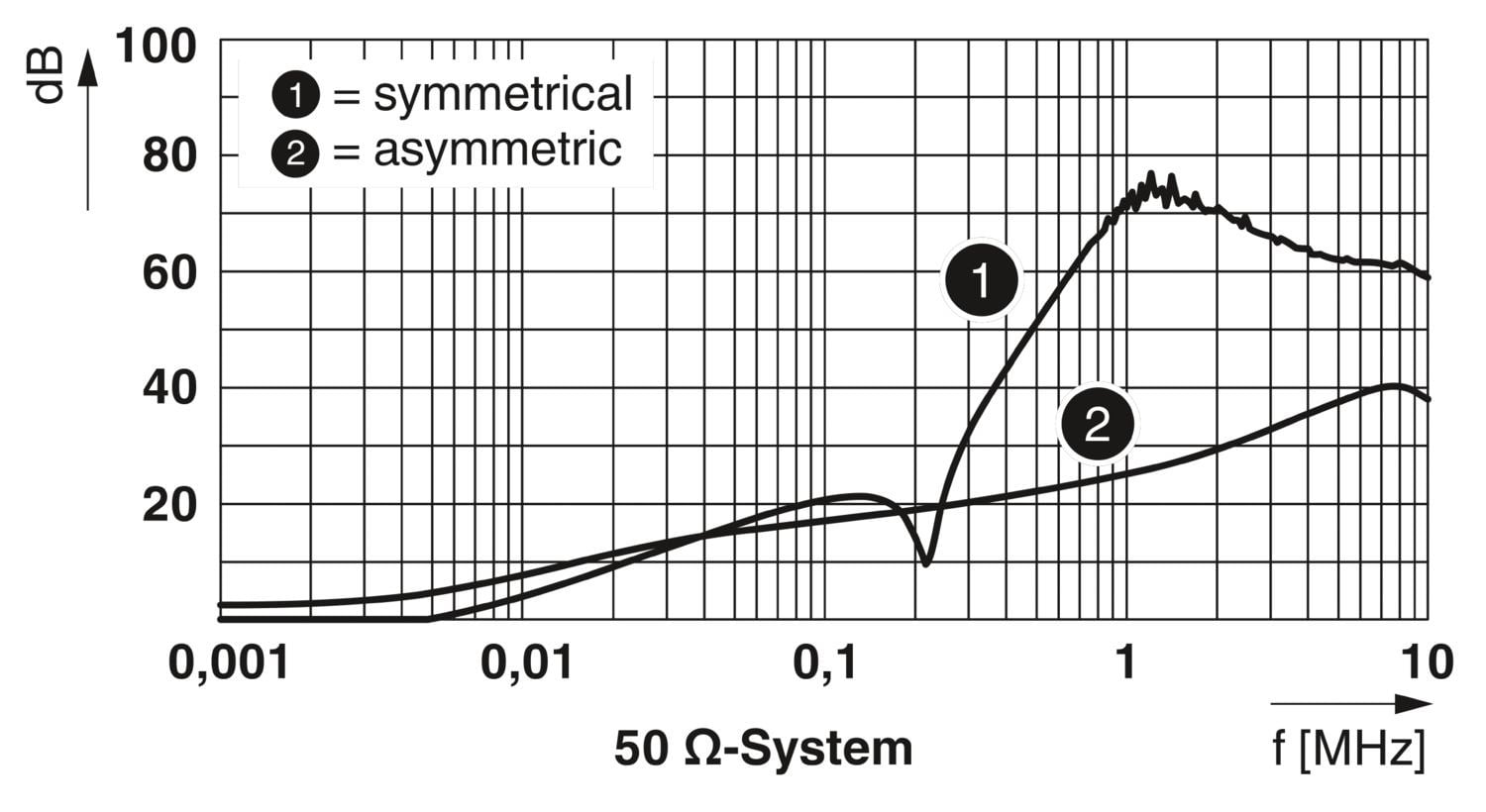

• Simetrik giriş zayıflaması: >65 dB (50 Ω / 1 MHz)
• Asimetrik giriş zayıflaması: >20 dB (50 Ω / 1 MHz)

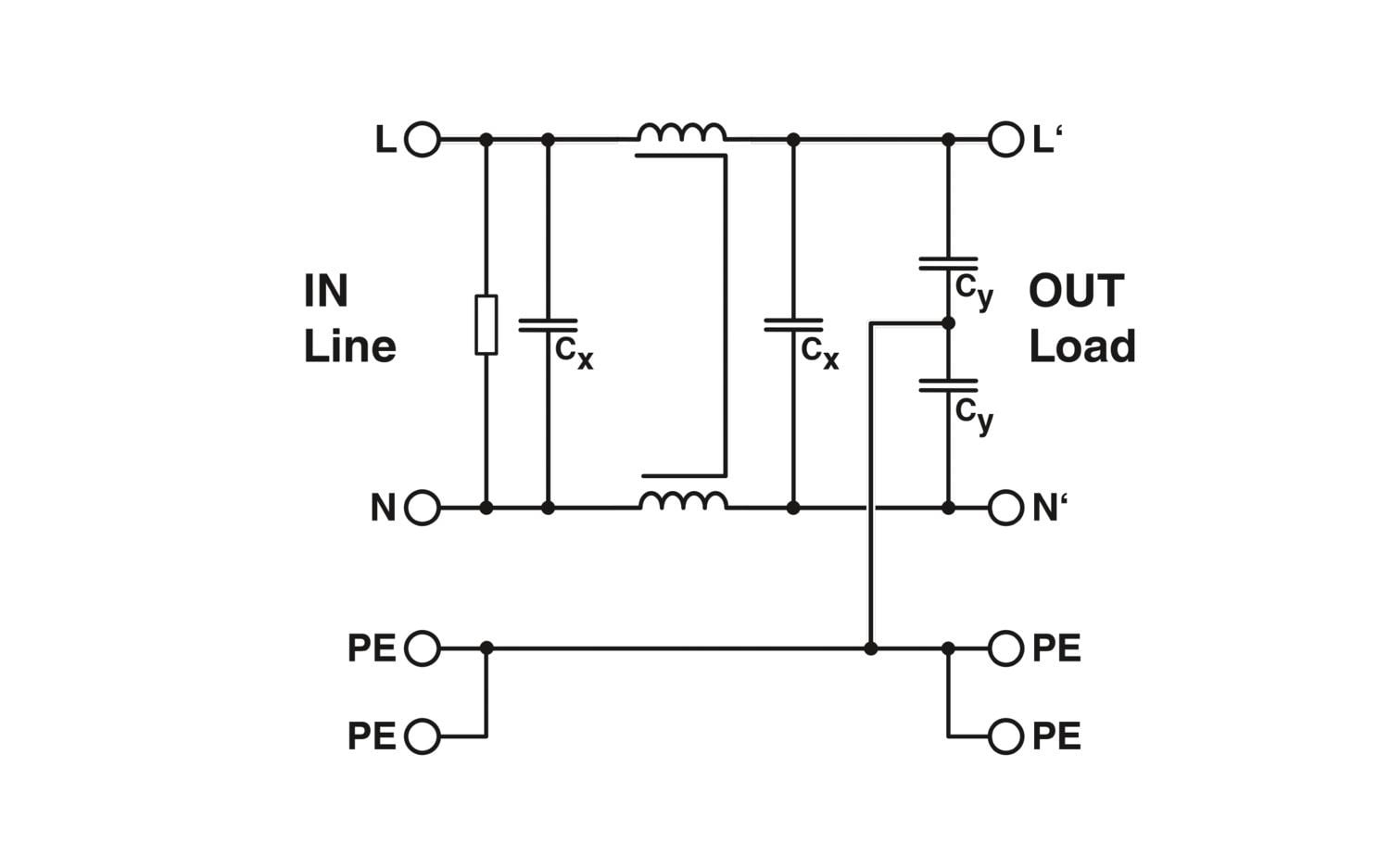

• Kapasite: 2 x 470 nF (X2) ve 2 x 2,2 nF (Y2)
• Seri endüktans: 2 x 2,5 mH, akım kompanzasyonlu
• Deşarj direnci: 940 kΩ

Bağlantı ve Kablo Bilgileri

Filtreleme ve Kısa Devre Bilgileri

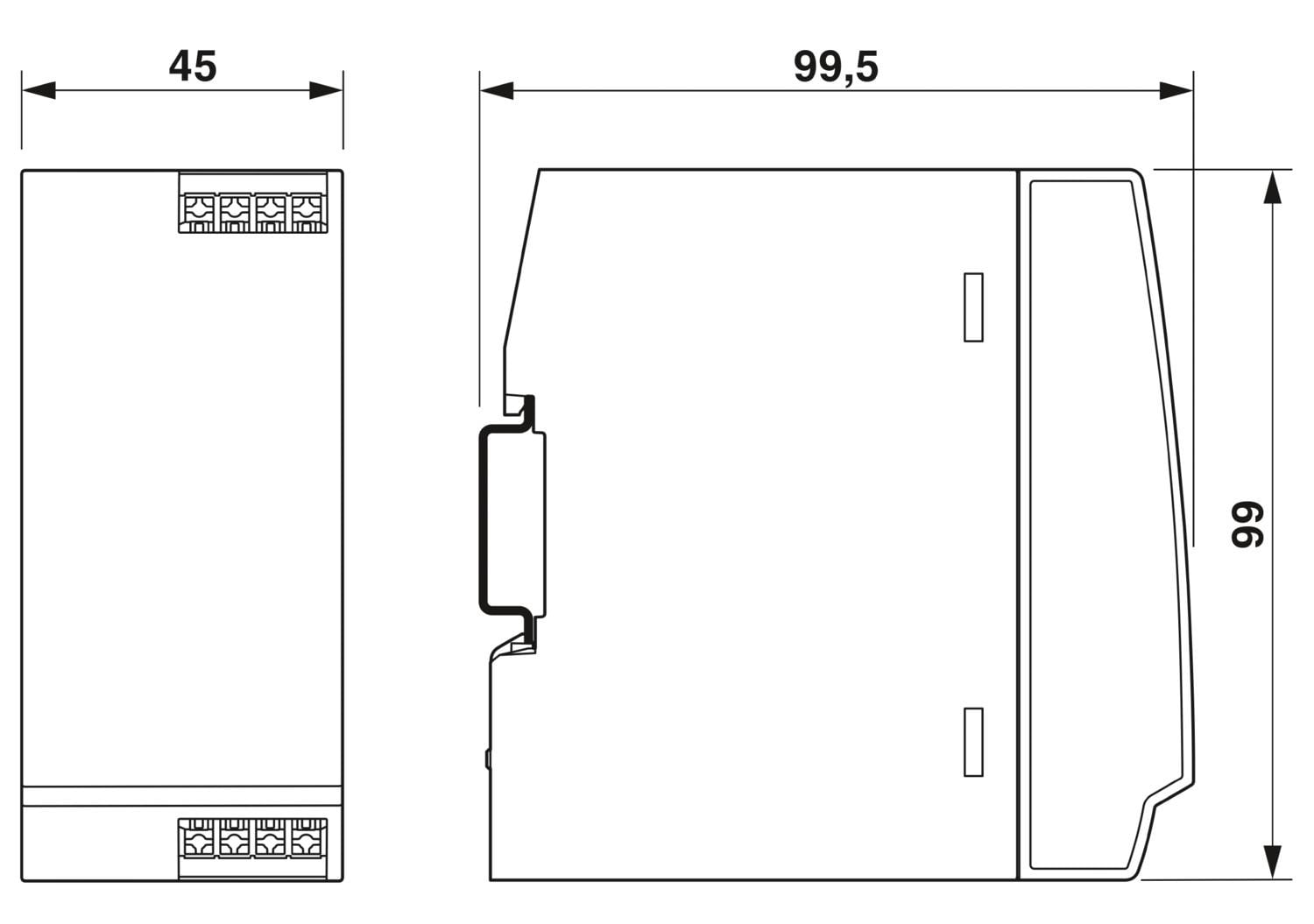

Boyutlar ve Çevresel Özellikler

Standartlar

Phoenix Contact 1292316; IEC 60939-1, EN 60939-1, IEC 60939-2, EN 60939-2, UL 60939-3, UL 1283, UL 121201, CSA C22.2 No. 8-13 ve CSA C22.2 No. 213-17 standartlarına göre belirtilmiştir.

Avantajları

• Hassas ekipmanların yüksek frekanslı iletilen parazitlere karşı korunmasına yardımcı olur.
• Akım kompanzasyonlu bobinler ile etkili filtreleme sağlar.
• X ve Y kapasitörleri ile elektromanyetik parazitlerin azaltılmasına yardımcı olur.
• Üniversal devre tasarımı sayesinde farklı uygulamalarda kullanılabilir.
• Ek PE terminalleri ile filtreleme etkisinin iyileştirilmesine yardımcı olur.
• Push-in bağlantı teknolojisi sayesinde kolay montaj ve bağlantı imkânı sunar.
• 35 mm DIN rayına monte edilebilir.

Ticari Bilgiler

Phoenix Contact 1292316 Kullanım Alanları

Phoenix Contact 1292316 EMC filtresi; otomasyon sistemleri, kontrol panoları, elektrik panoları, güç elektroniği ve hassas elektronik ekipmanlarda elektromanyetik parazitlerin azaltılmasına yardımcı olmak amacıyla kullanılabilir. Tek fazlı AC ve DC sistemlerde pano içi montaj için tasarlanmıştır.
