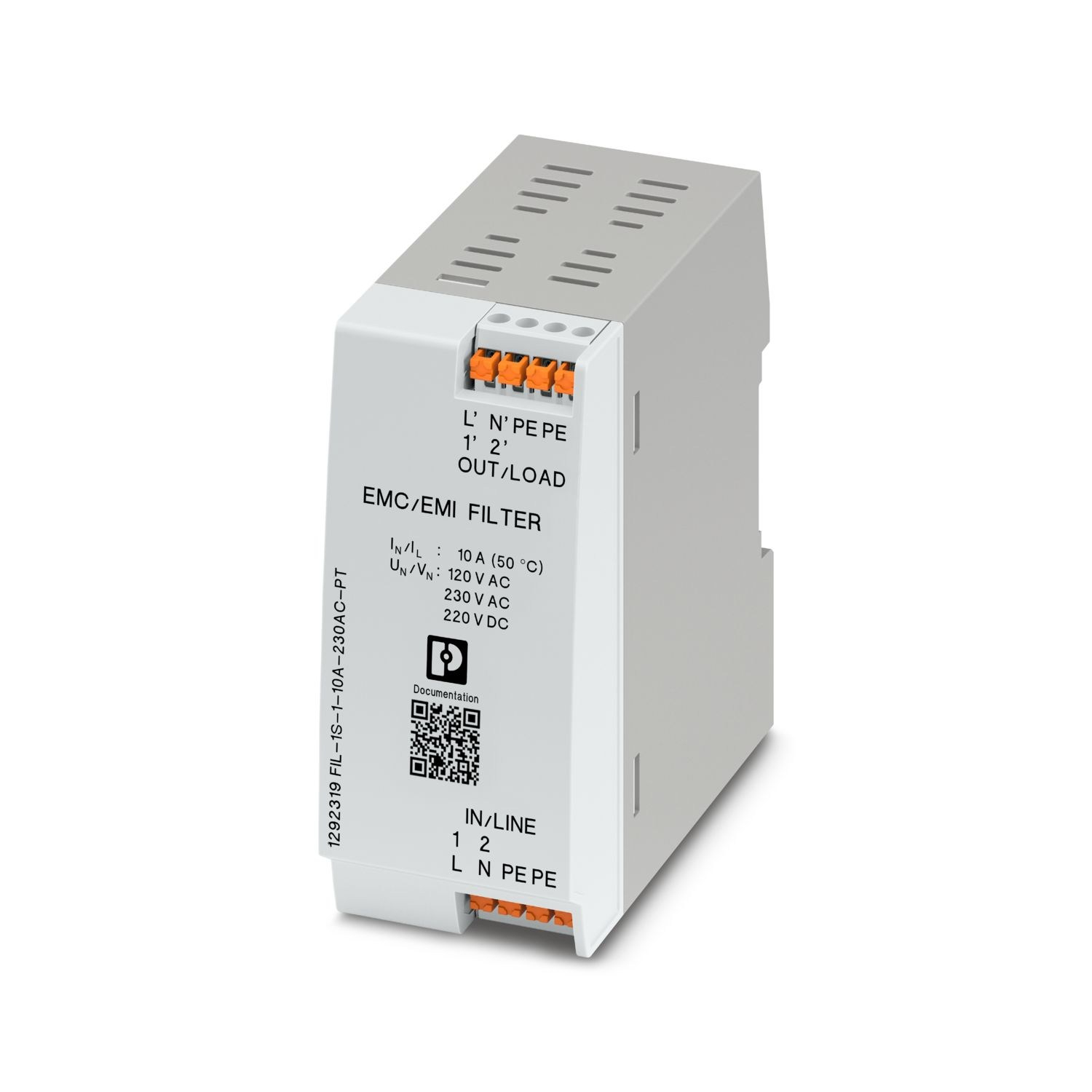

Phoenix Contact 1292319 FIL-1S-1-10A-230AC-PT - 10 A 230 V AC 220 V DC EMC Filtresi

Phoenix Contact 1292319 FIL-1S-1-10A-230AC-PT, tek fazlı AC ve DC sistemlerde elektromanyetik parazitlerin azaltılması için kullanılan EMC ana şebeke filtresidir. Ürün maksimum 230 V AC ve 220 V DC nominal gerilimli sistemler için tasarlanmış olup 10 A nominal akım değerine sahiptir.

Ürün Özellikleri

Elektriksel Özellikler

• 230 V AC (TN-S/TT)
• 230 V AC (IT, L-L)
• 120 V AC (TN-S/TT)
• 120 V AC (IT, L-L)
• 220 V DC
• Anma gerilimi: 250 V AC / 250 V DC

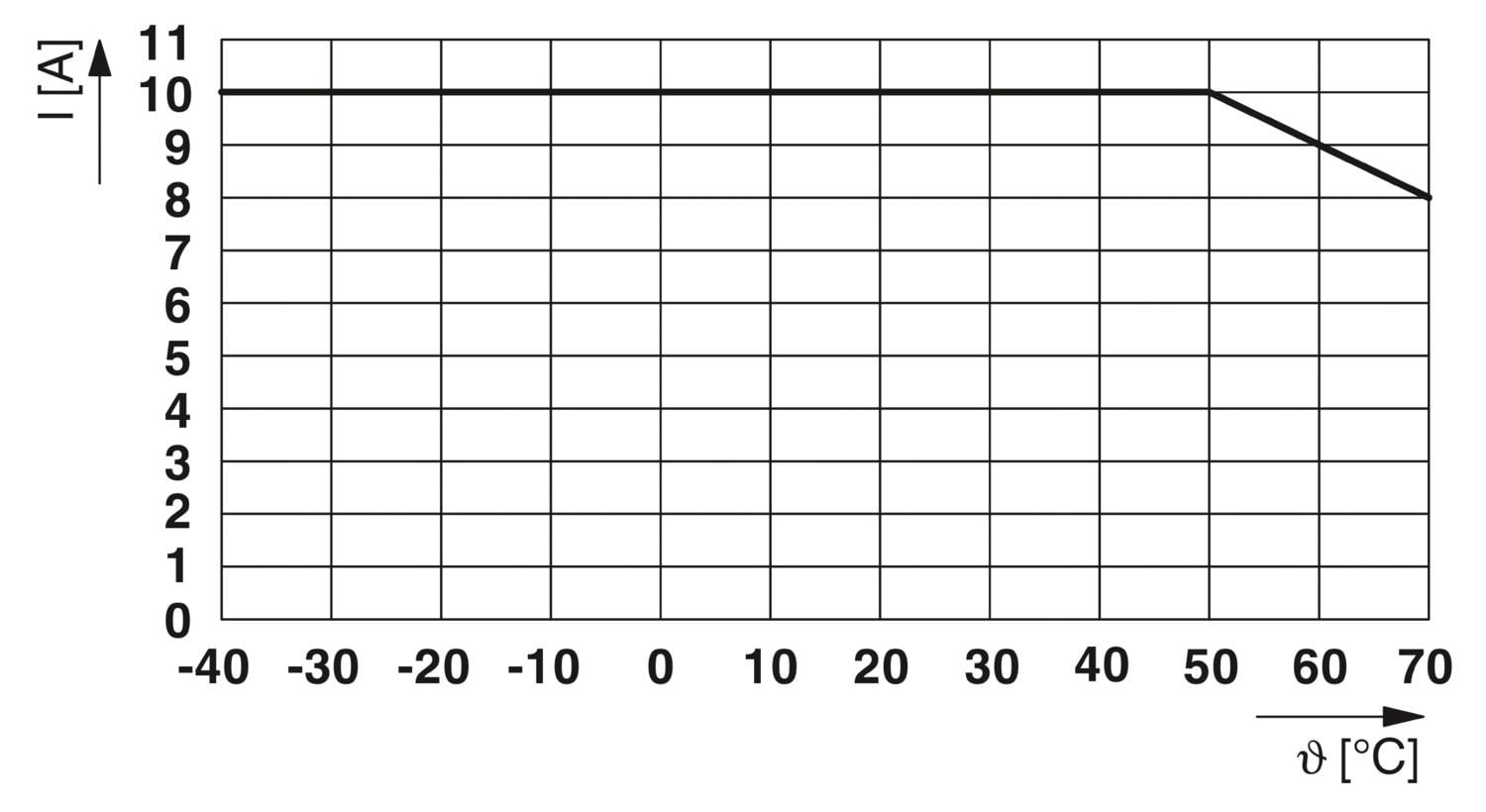

• Nominal akım: 10 A (50 °C)
• Toprak iletkeni akımı: ≤ 0,2 mA

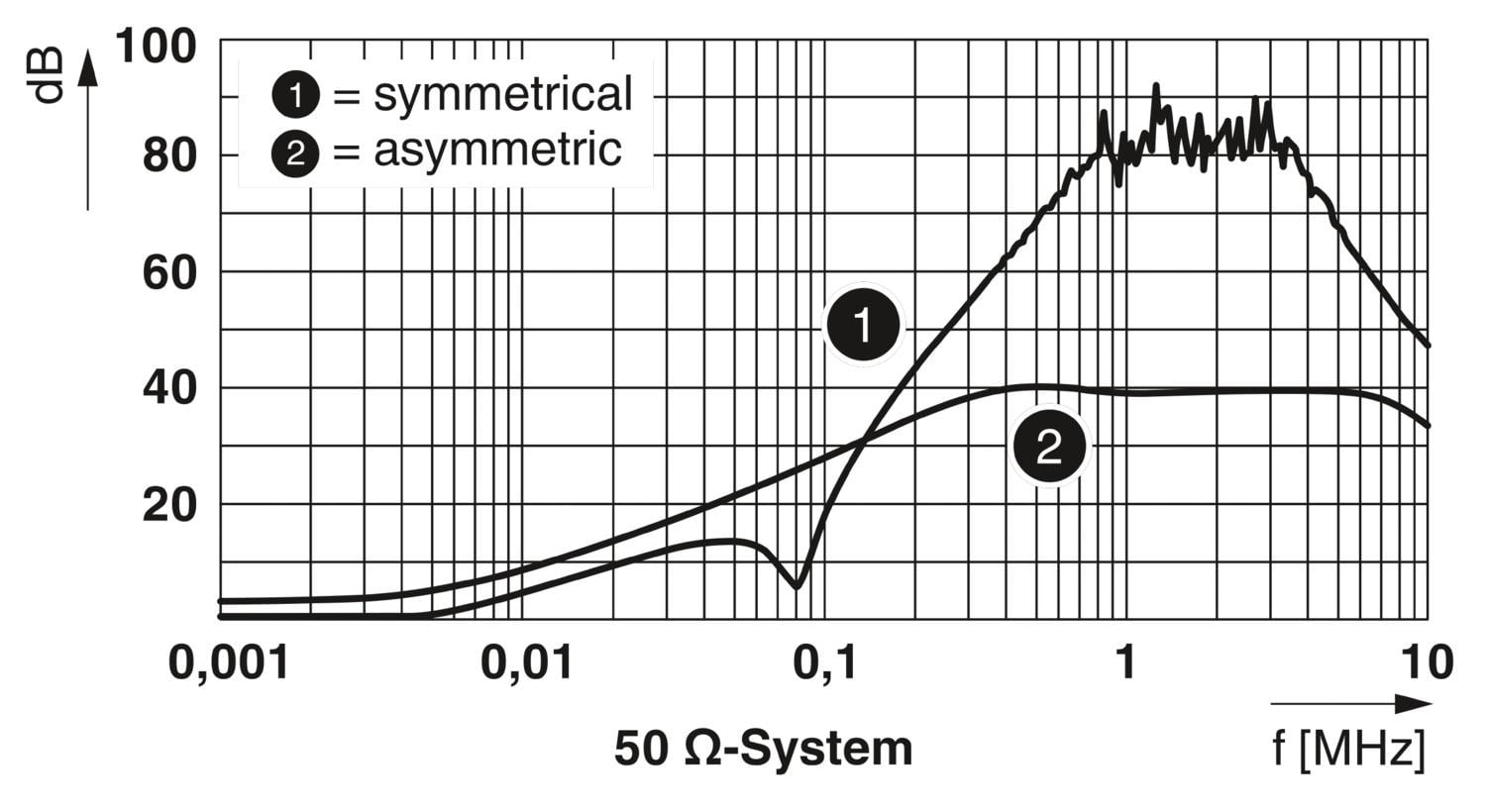

• Simetrik giriş zayıflaması: >75 dB (50 Ω / 1 MHz)
• Asimetrik giriş zayıflaması: >35 dB (50 Ω / 1 MHz)

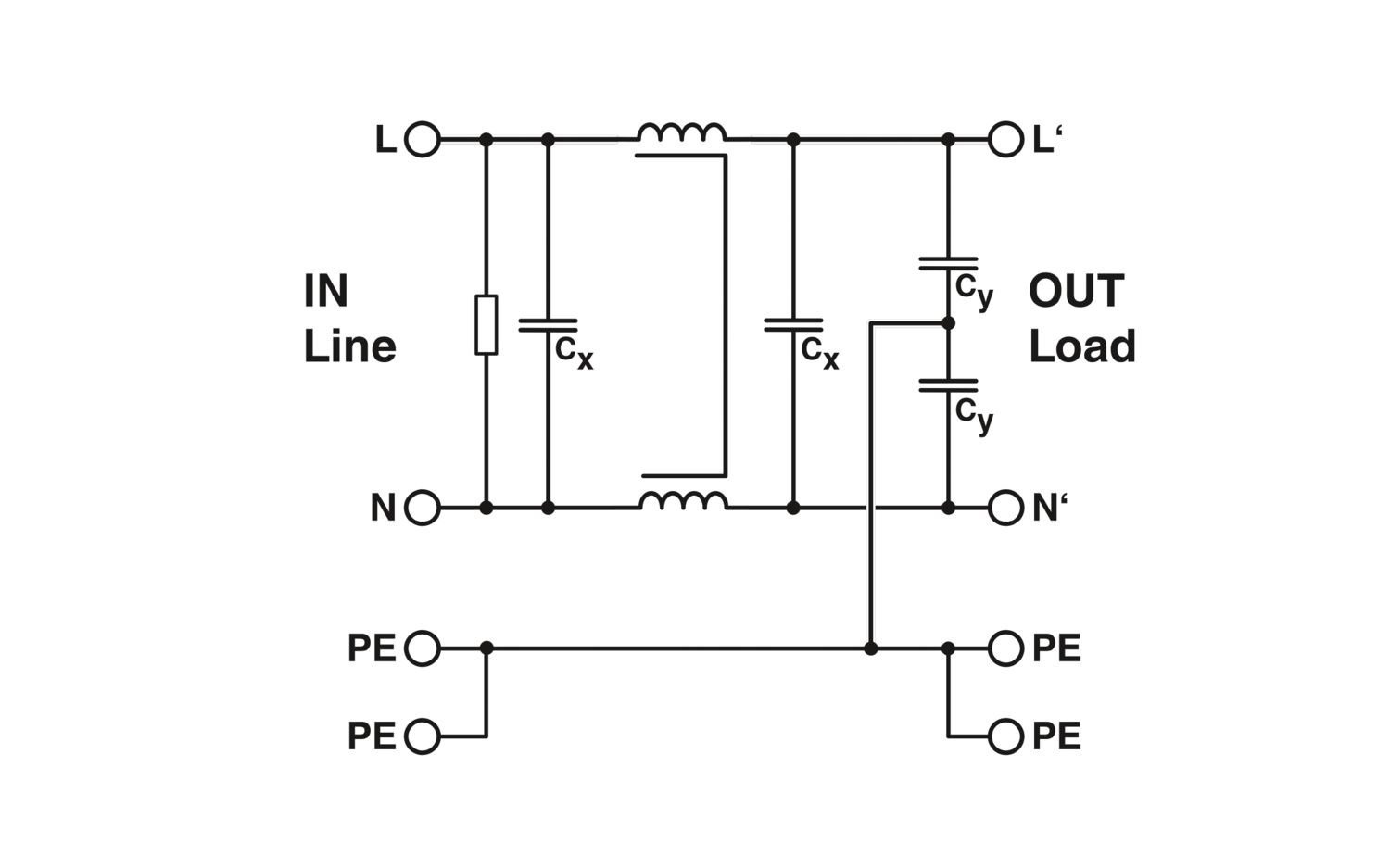

• Kapasite: 2 x 470 nF (X2) ve 2 x 2,2 nF (Y2)
• Seri endüktans: 2 x 3,3 mH, akım kompanzasyonlu
• Deşarj direnci: 940 kΩ

Bağlantı ve Kablo Bilgileri

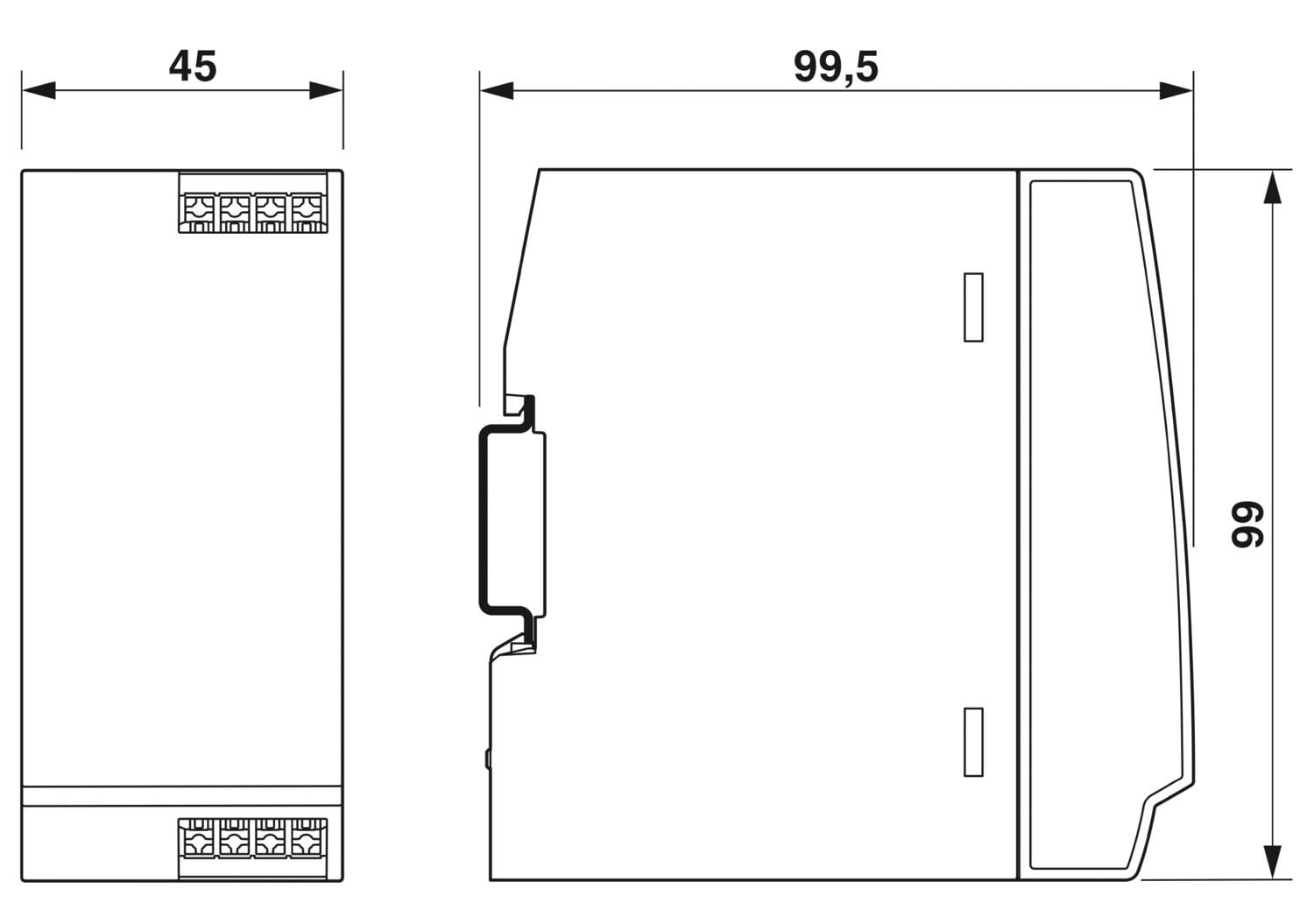

Boyutlar ve Çevresel Özellikler

Kısa Devre ve Koruma Bilgileri

• Kısa devre stabilitesi: 10 kA AC (gG, Class J)
• 3 kA AC (MCB B)
• 3 kA AC (MCB, UL 489 Tripping Curve Z veya B)
• 6 kA DC (gG, Class J)
• Gerekli maksimum sigorta: 6 A AC/DC (gG, Class J)
• 10 A AC için uygun MCB seçenekleri üretici verilerinde belirtilmiştir.

Standartlar

Ürün; IEC 60939-1, EN 60939-1, IEC 60939-2, EN 60939-2, UL 60939-3, UL 1283, UL 121201, CSA C22.2 No. 8-13 ve CSA C22.2 No. 213-17 standartlarına göre belirtilmiştir.

Avantajları

• Hassas ekipmanlar için yüksek frekanslı parazite karşı filtreleme
• Akım bağlantılı bobinler ve X/Y kapasitörlerle etkili zayıflatma
• Üniversal devre tasarımı
• Ek topraklama klemensleri ile artırılmış filtre etkisi
• Push-in bağlantı teknolojisi ile kolay montaj
• 35 mm DIN rayına montaj

Ticari Bilgiler

Phoenix Contact 1292319 FIL-1S-1-10A-230AC-PT

Phoenix Contact 1292319 FIL-1S-1-10A-230AC-PT EMC filtresi; otomasyon sistemleri, kontrol panoları, elektrik panoları, güç elektroniği ve hassas elektronik ekipmanlarda elektromanyetik parazitlerin azaltılmasına yardımcı olmak üzere kullanılabilir.
