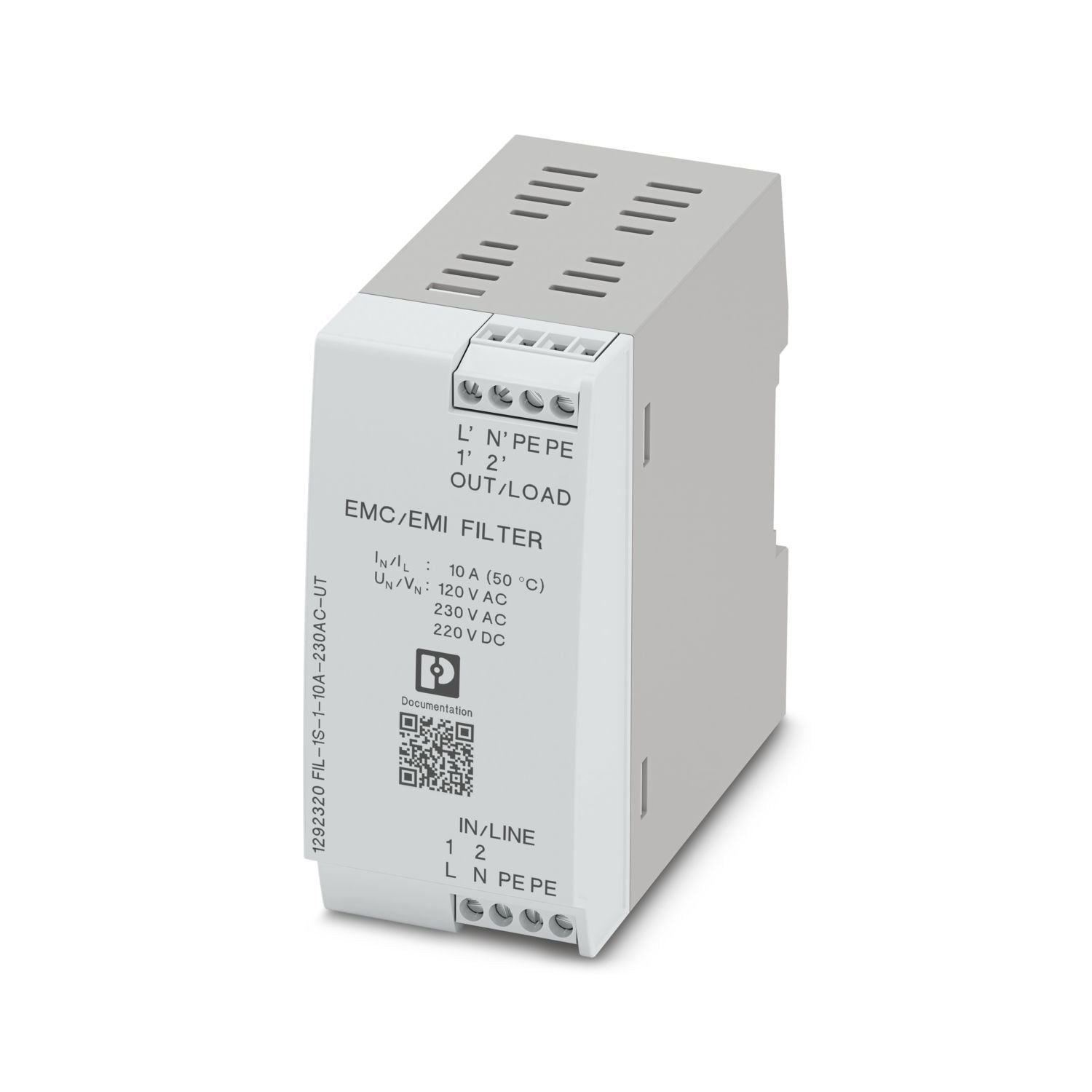

Phoenix Contact 1292320 FIL-1S-1-10A-230AC-UT - 10 A 230 V AC 220 V DC EMC Filtresi

Phoenix Contact 1292320 FIL-1S-1-10A-230AC-UT, tek fazlı AC ve DC sistemlerde elektromanyetik parazitlerin azaltılması için kullanılan bir EMC ana şebeke filtresidir. Ürün 10 A nominal akım değerine sahip olup maksimum 230 V AC ve 220 V DC nominal gerilimli sistemlerde kullanılabilir.

Ürün Özellikleri

Elektriksel Özellikler

• 230 V AC (TN-S/TT)
• 230 V AC (IT, L-L)
• 120 V AC (TN-S/TT)
• 120 V AC (IT, L-L)
• 220 V DC
• Anma gerilimi: 250 V AC / 250 V DC

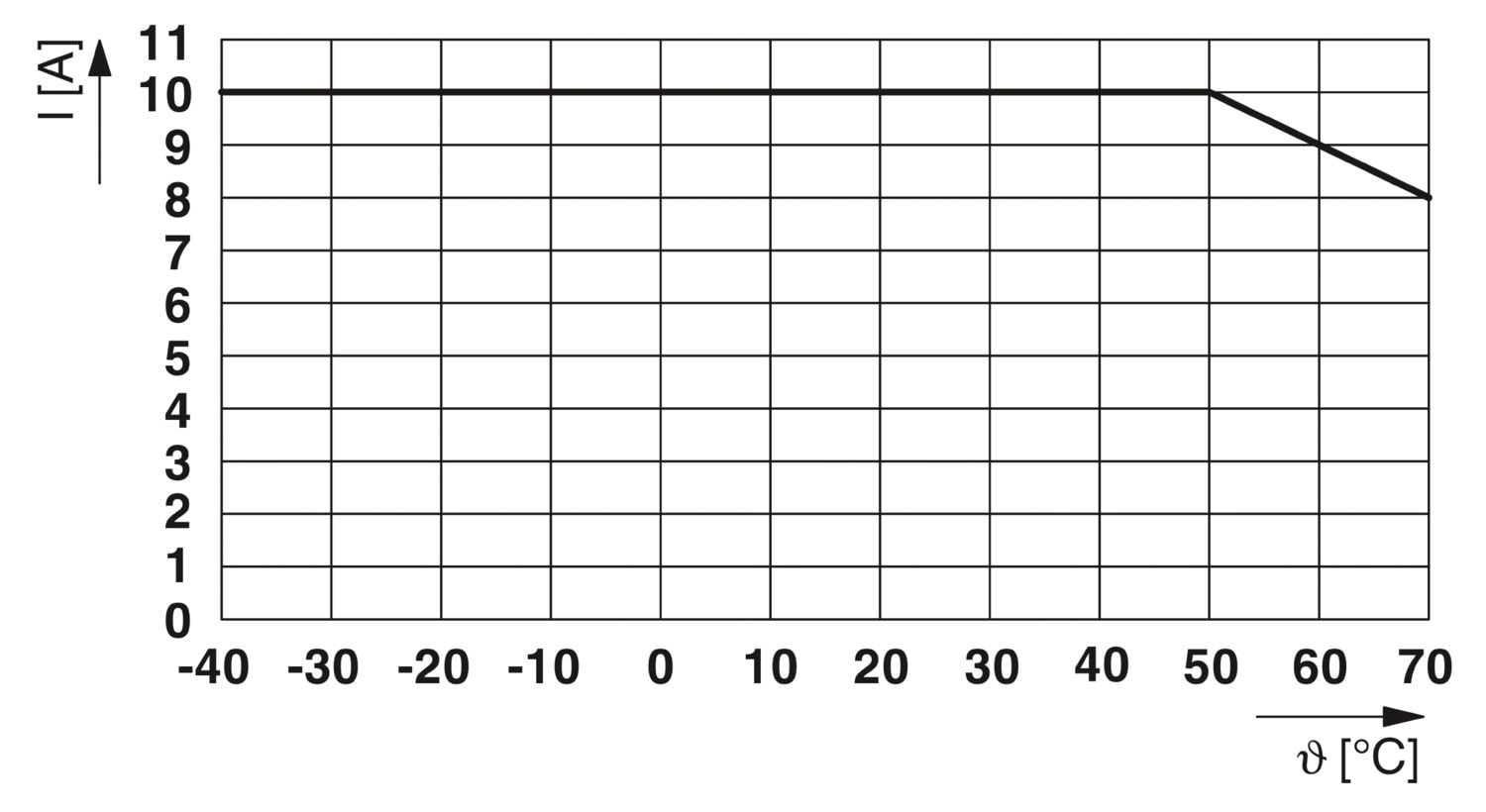

• Nominal akım: 10 A (50 °C)
• Nominal frekans: 50 Hz (60 Hz)
• Toprak iletkeni akımı: ≤ 0,2 mA

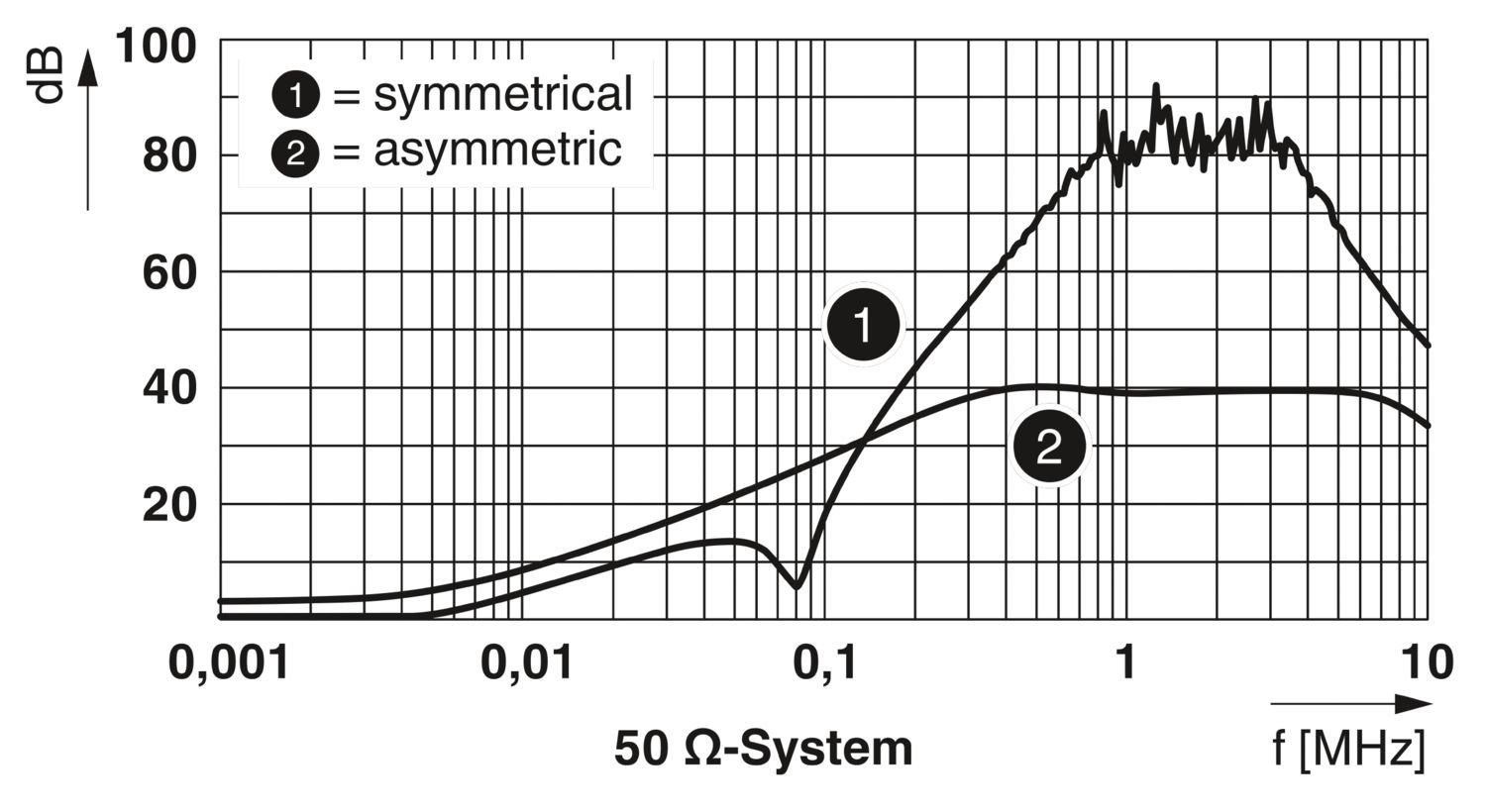

• Simetrik giriş zayıflaması: >75 dB (50 Ω / 1 MHz)
• Asimetrik giriş zayıflaması: >35 dB (50 Ω / 1 MHz)

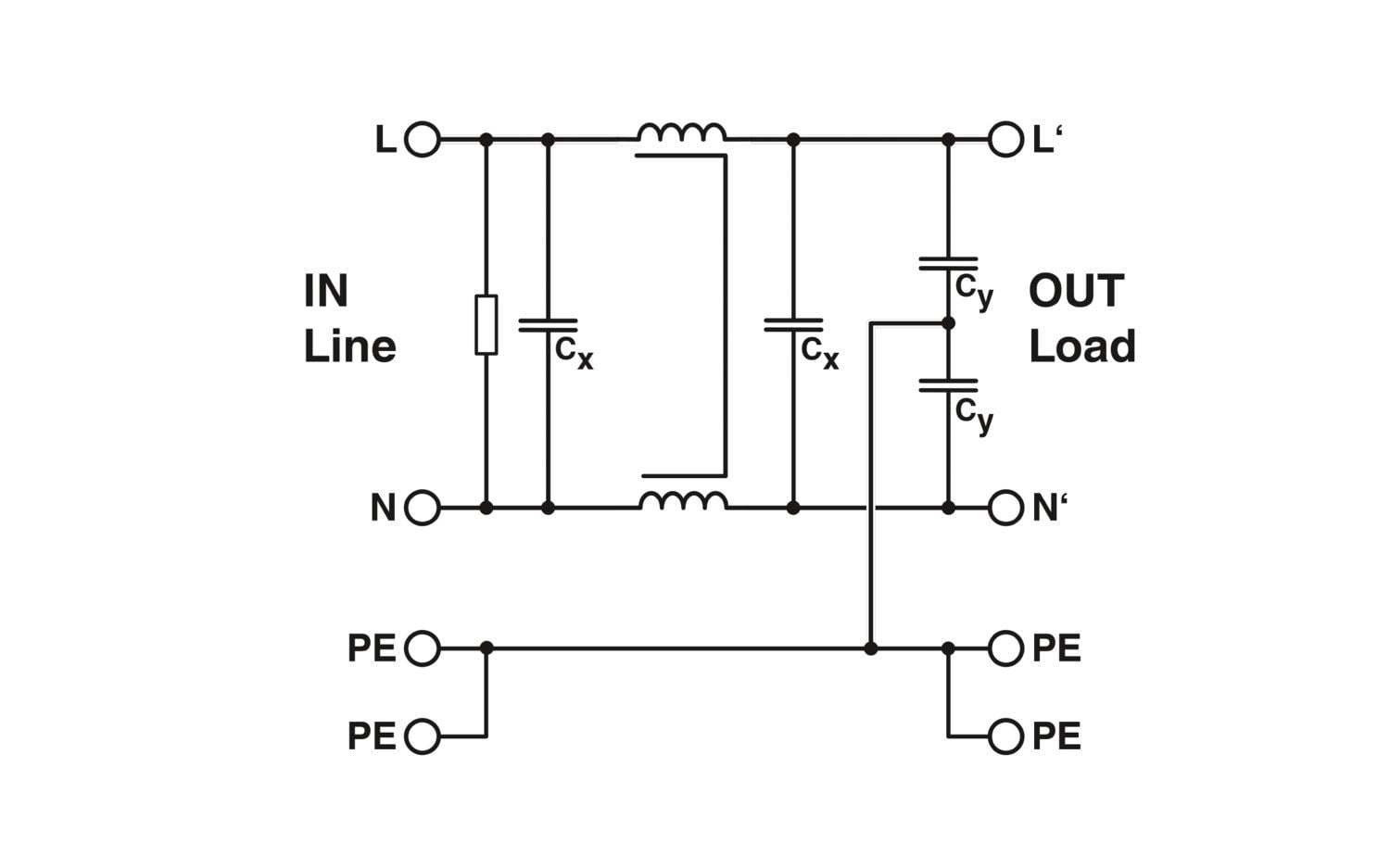

• Kapasite: 2 x 470 nF (X2) ve 2 x 2,2 nF (Y2)
• Seri endüktanslar: 2 x 3,3 mH, akım kompanzasyonlu
• Deşarj direnci: 940 kΩ

Bağlantı ve Kablo Bilgileri

Filtreleme ve Kısa Devre Bilgileri

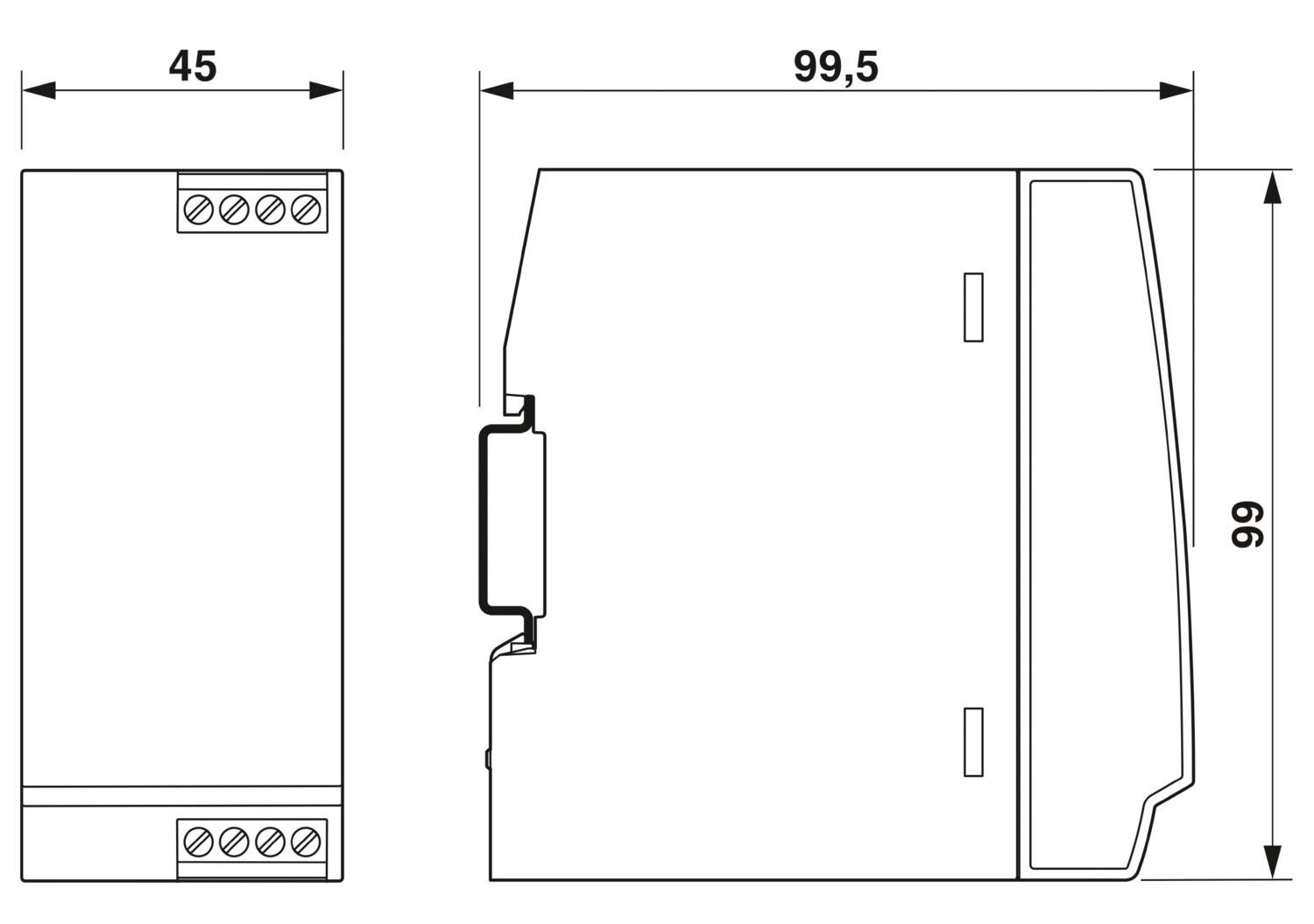

Boyutlar ve Çevresel Özellikler

Standartlar ve Onaylar

Ürün IEC 60939-1, EN 60939-1, IEC 60939-2, EN 60939-2, UL 60939-3, UL 1283, UL 121201, CSA C22.2 No. 8-13 ve CSA C22.2 No. 213-17 standartlarına göre belirtilmiştir.

• UL
• cUL
• cULus
• IECEE CB Scheme
• VDE
• CCA
• DNV GL
• CSA
• CSAus

Avantajları

• Hassas ekipmanlar için yüksek frekanslı parazite karşı güvenilir koruma
• Akım kompanzasyonlu bobinler ile etkili filtreleme
• X ve Y kapasitörlerle elektromanyetik parazitlerin azaltılmasına yardımcı olur
• Üniversal devre tasarımı sayesinde farklı uygulamalarda kullanım
• Ek topraklama klemensleri sayesinde artırılmış filtre etkisi
• Vidalı bağlantı teknolojisi ile güvenilir bağlantı
• 35 mm DIN rayına kolay montaj

Ticari Bilgiler

Phoenix Contact 1292320 FIL-1S-1-10A-230AC-UT Kullanım Alanları

Phoenix Contact 1292320 EMC filtresi; kontrol panoları, elektrik panoları, otomasyon sistemleri, güç elektroniği ve elektromanyetik parazitlerin sınırlandırılmasının gerekli olduğu tek fazlı AC/DC uygulamalarda kullanılabilir. Ürün 35 mm DIN rayı üzerinde pano içi montaj için tasarlanmıştır.
