Phoenix Contact 1292326 FIL-1S-1-3A-230AC-PT - 3 A 230 V AC 220 V DC EMC Filtresi

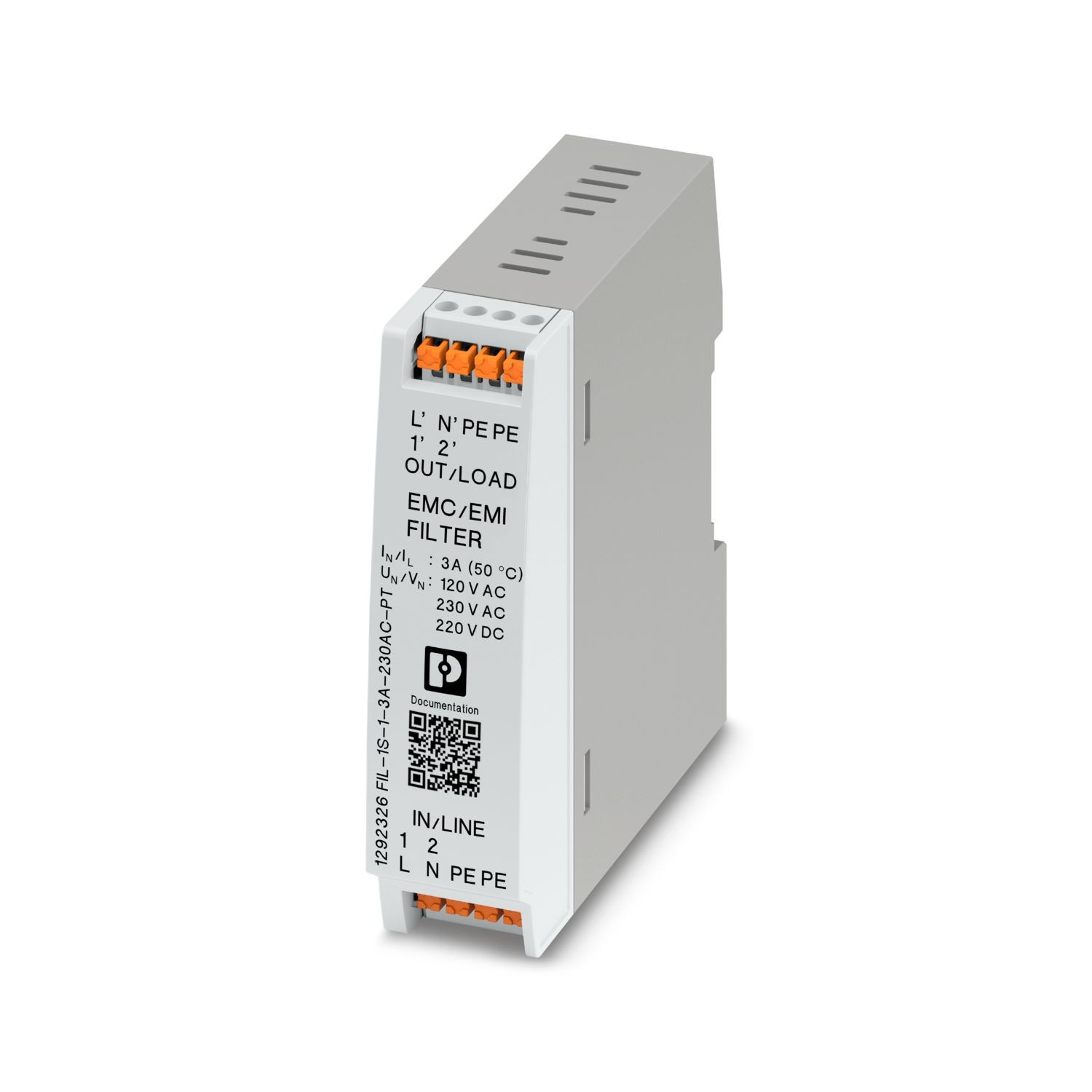

Phoenix Contact 1292326 FIL-1S-1-3A-230AC-PT, tek fazlı AC ve DC sistemlerde yüksek frekanslı iletilen elektromanyetik parazitlerin azaltılması için kullanılan EMC ana şebeke filtresidir. Ürün 3 A nominal akım değerine sahip olup maksimum 230 V AC ve 220 V DC nominal gerilimli sistemler için tasarlanmıştır.

Ürün Özellikleri

Elektriksel Özellikler

• 230 V AC (TN-S/TT)
• 230 V AC (IT, L-L)
• 120 V AC (TN-S/TT)
• 120 V AC (IT, L-L)
• 220 V DC
• Anma gerilimi: 250 V AC / 250 V DC

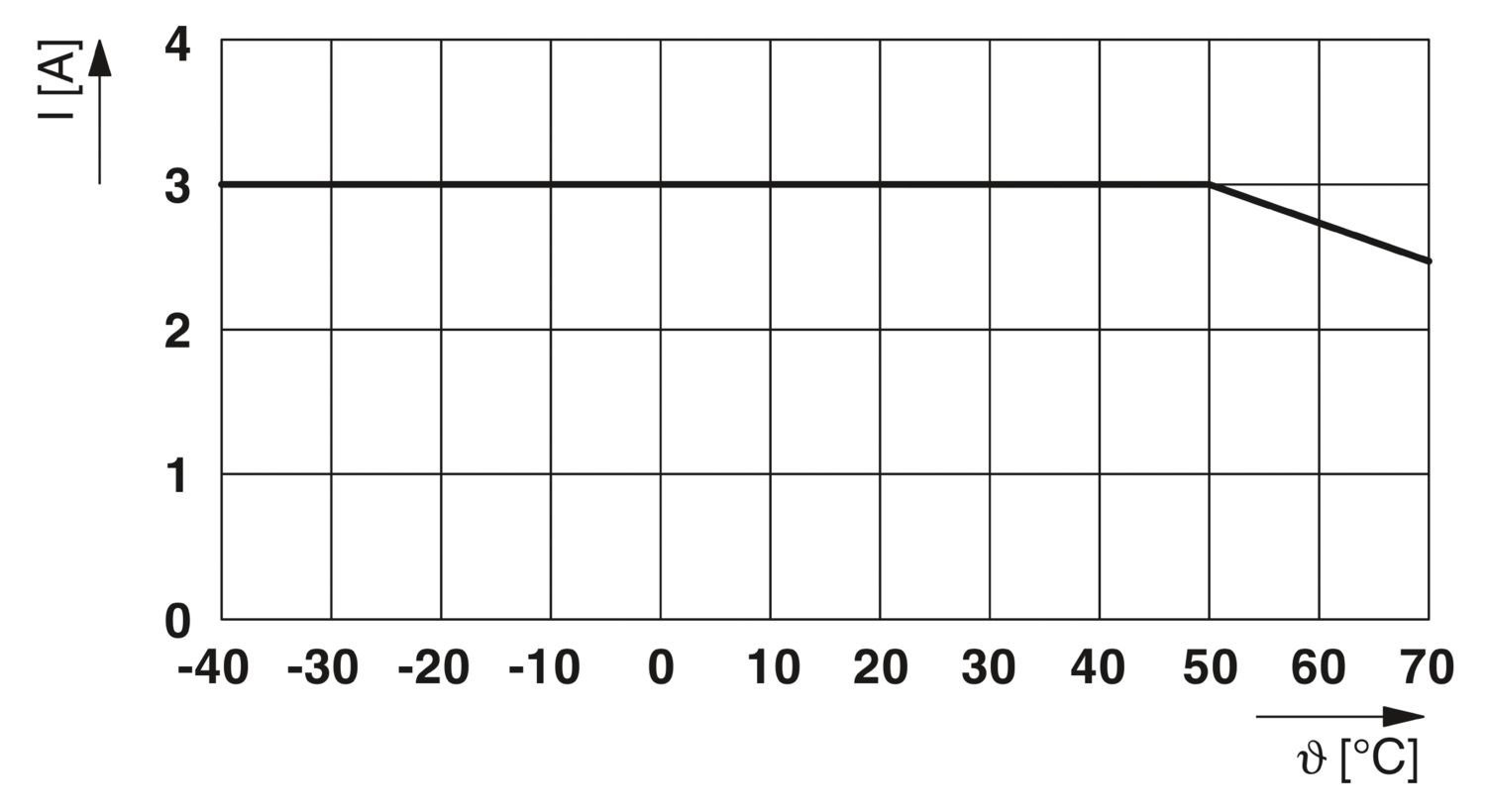

• Nominal akım: 3 A (50 °C)
• Nominal frekans: 50 Hz (60 Hz)
• Toprak iletkeni akımı: ≤ 0,2 mA

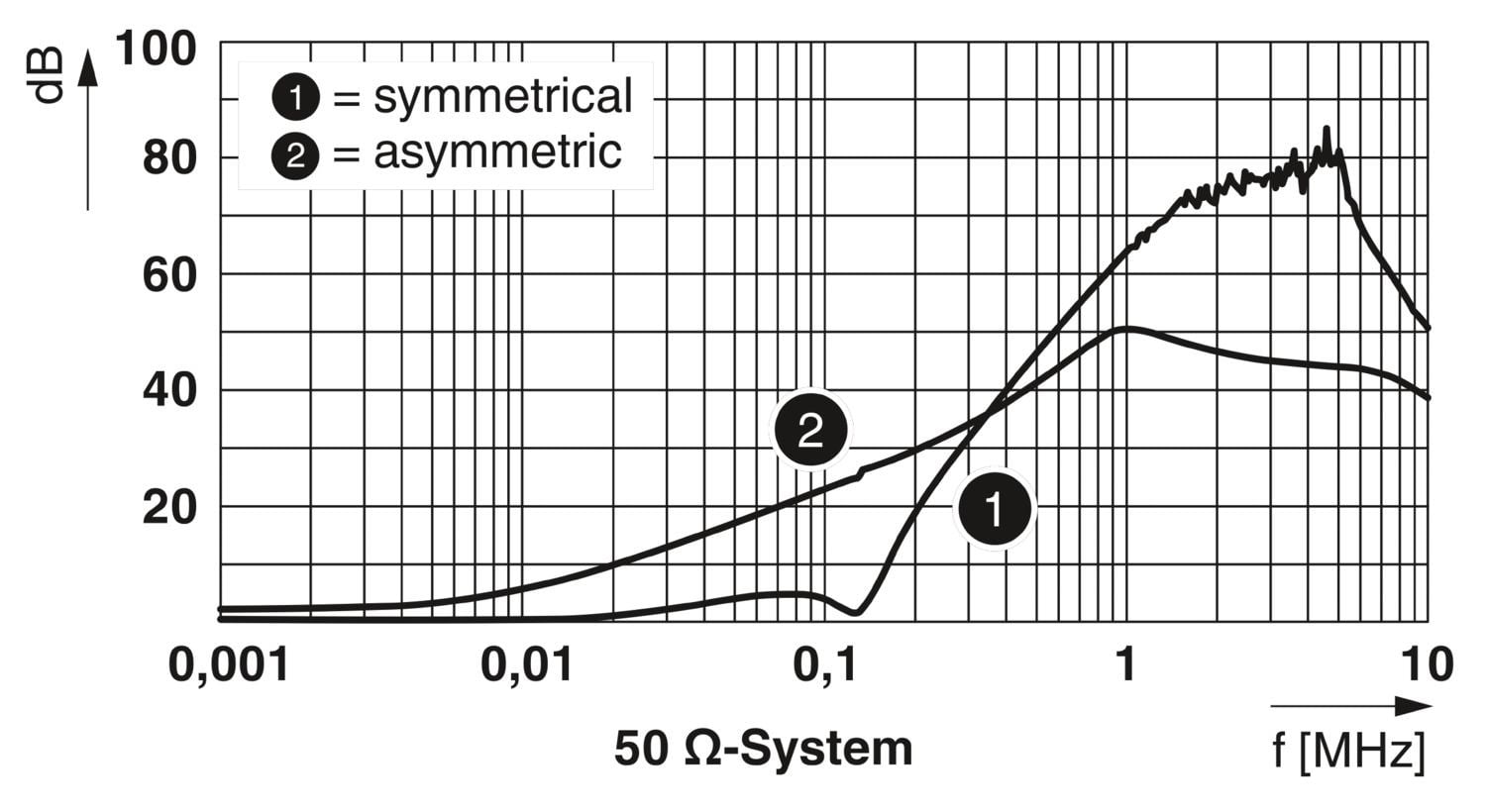

• Simetrik giriş zayıflaması: >60 dB (50 Ω / 1 MHz)
• Asimetrik giriş zayıflaması: >45 dB (50 Ω / 1 MHz)

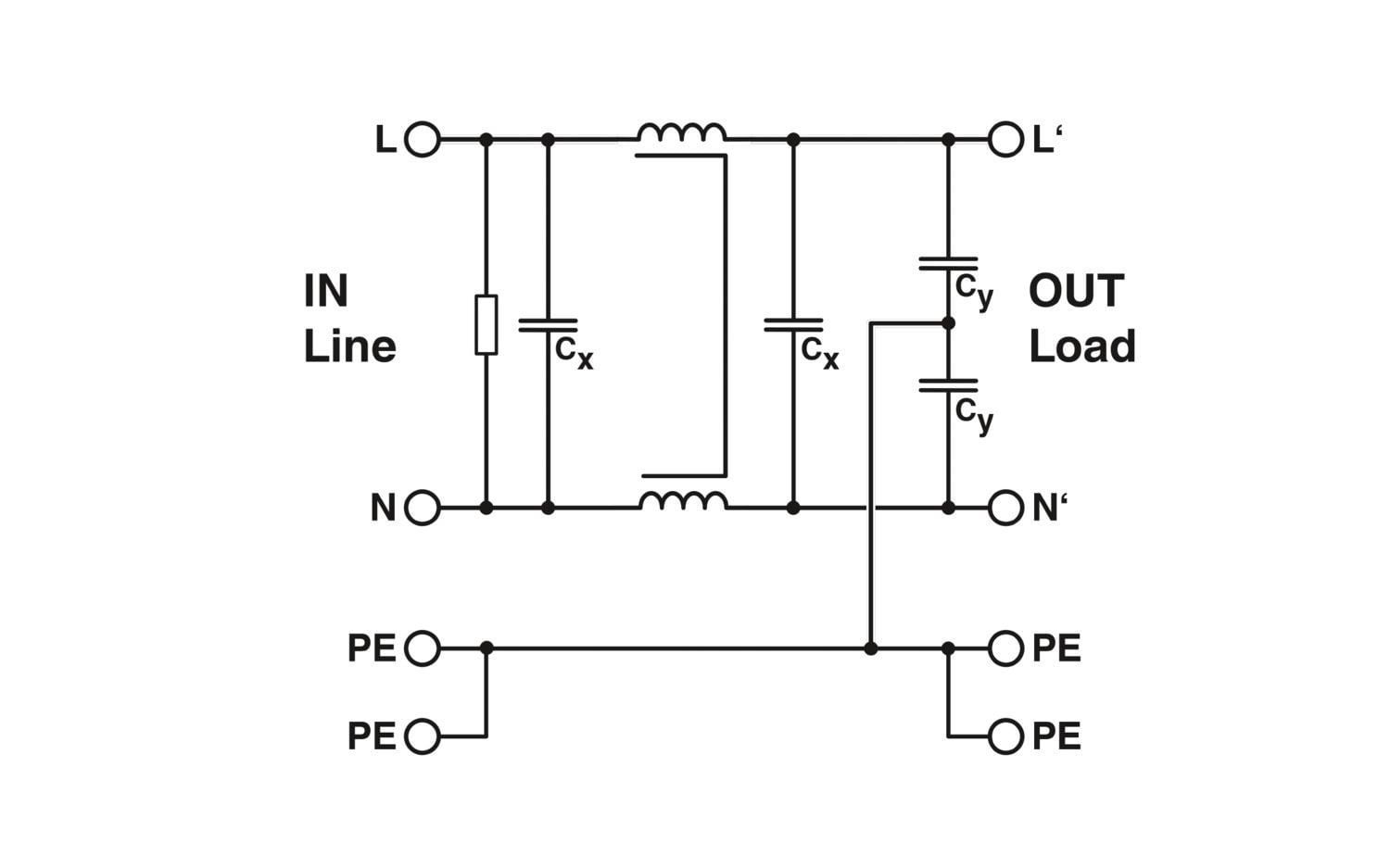

• Kapasite: 2 x 100 nF (X2) ve 2 x 2,2 nF (Y2)
• Seri endüktans: 2 x 2,7 mH, akım kompanzasyonlu
• Deşarj direnci: 940 kΩ

Bağlantı ve Kablo Bilgileri

Filtreleme ve Kısa Devre Bilgileri

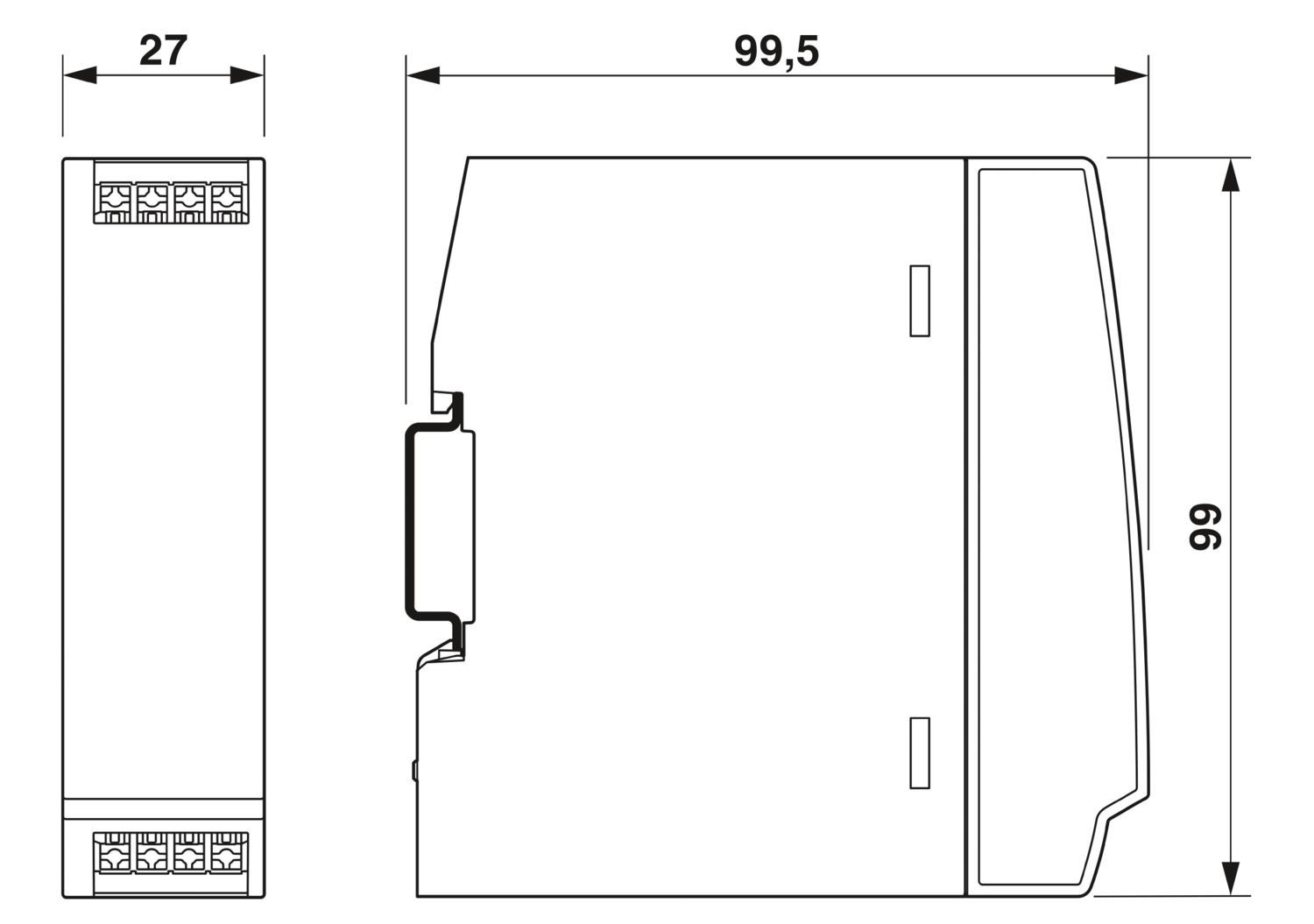

Boyutlar ve Çevresel Özellikler

Standartlar ve Onaylar

Ürün IEC 60939-1, EN 60939-1, IEC 60939-2, EN 60939-2, UL 60939-3, UL 1283, UL 121201, CSA C22.2 No. 8-13 ve CSA C22.2 No. 213-17 standartlarına göre belirtilmiştir.

• cUL Recognized
• UL Recognized
• IECEE CB Scheme
• VDE
• CCA
• DNV GL
• CSA
• CSAus
• cULus Recognized

Avantajları

• Hassas ekipmanların yüksek frekanslı iletilen parazitlere karşı korunmasına yardımcı olur.
• Akım kompanzasyonlu bobinler ile etkili zayıflatma sağlar.
• X ve Y kapasitörleri elektromanyetik parazitlerin azaltılmasına yardımcı olur.
• Üniversal devre tasarımı sayesinde farklı uygulamalarda kullanılabilir.
• Ek PE terminalleri ile filtreleme etkisinin iyileştirilmesine yardımcı olur.
• Push-in bağlantı teknolojisi sayesinde kolay montaj ve bağlantı imkânı sunar.
• 35 mm DIN rayına monte edilebilir.

Ticari Bilgiler

Phoenix Contact 1292326 Kullanım Alanları

Phoenix Contact 1292326 EMC filtresi; otomasyon sistemleri, elektrik ve kontrol panoları, güç elektroniği ve hassas elektronik ekipmanlarda yüksek frekanslı iletilen elektromanyetik parazitlerin azaltılmasına yardımcı olmak amacıyla kullanılabilir. Tek fazlı AC ve DC sistemlerde pano içi DIN ray montajı için uygundur.
