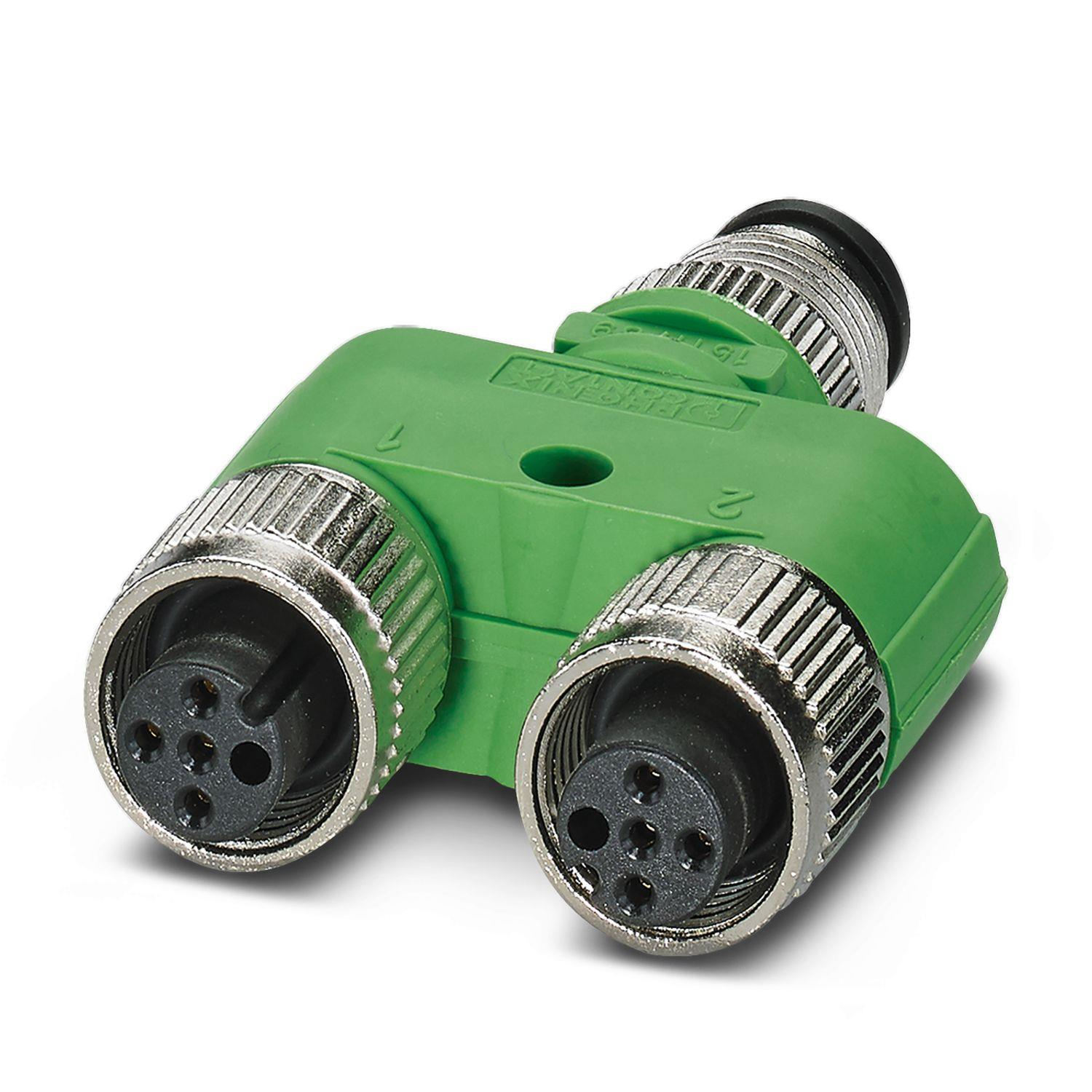

Phoenix Contact 1683413 SAC-3P-M12Y/2XM12FS B PE Y Dağıtıcı M12 4 Kutup A Kodlu

Phoenix Contact 1683413 SAC-3P-M12Y/2XM12FS B PE, sensör ve aktüatör bağlantılarında güvenilir sinyal dağıtımı sağlamak amacıyla tasarlanmış kompakt bir M12 Y dağıtıcı çözümüdür. Bir adet düz M12 erkek giriş ve iki adet düz M12 dişi çıkış bağlantısına sahip olan ürün, endüstriyel otomasyon sistemlerinde kablolama işlemlerini kolaylaştırır.

Bu modelde yer alan PIN 2 ve PIN 4 köprüleme özelliği, belirli sinyal ve besleme uygulamalarında bağlantı yapısını optimize ederek hızlı ve pratik entegrasyon sağlar. A kodlu 4 kutuplu yapısı sayesinde sensör, aktüatör ve otomasyon ekipmanları ile uyumlu çalışır.

IP65 ve IP67 koruma sınıfları, alev geciktirici TPU gövde yapısı ve altın kaplamalı kontakları sayesinde zorlu endüstriyel ortamlarda uzun ömürlü ve güvenilir performans sunar.

Öne Çıkan Özellikler

• Orijinal Phoenix Contact M12 Y dağıtıcı
• 1 x M12 erkek giriş ve 2 x M12 dişi çıkış
• 4 kutuplu A kodlu bağlantı yapısı
• PIN 2 ve PIN 4 köprülü yapı
• Ekransız tasarım
• IP65 ve IP67 koruma sınıfı
• Altın kaplamalı kontak yüzeyleri
• Kompakt ve dayanıklı endüstriyel tasarım

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Sensör bağlantıları
• Aktüatör bağlantıları
• Makine otomasyonu
• Üretim hatları
• Proses kontrol sistemleri
• Robotik uygulamalar
• Sinyal ve güç dağıtım uygulamaları

Teknik Özellikler

• Marka: Phoenix Contact
• Ürün Numarası: 1683413
• Model: SAC-3P-M12Y/2XM12FS B PE
• Ürün Tipi: Y Dağıtıcı
• Kutup Sayısı: 4
• Kodlama: A
• Diş Tipi: M12
• Ekranlı: Hayır
• Nominal Gerilim: 48 V AC / 60 V DC
• Nominal Akım: 4 A
• İzolasyon Direnci: ≥ 100 MΩ
• Aşırı Gerilim Kategorisi: II
• Kirlilik Derecesi: 3

Bağlantı Yapısı

• Bağlantı 1: Düz M12 Erkek Fiş (A Kodlu)
• Bağlantı 2: Düz M12 Dişi Soket (A Kodlu, PIN 2+4 Köprülü)
• Bağlantı 3: Düz M12 Dişi Soket (A Kodlu, PIN 2+4 Köprülü)
• IEC 61076-2-101 standardına uygundur

Malzeme Özellikleri

• Gövde Malzemesi: TPU, alev geciktirici ve kendiliğinden sönen
• Kontak Malzemesi: CuZn
• Kontak Kaplaması: Ni/Au (Nikel/Altın)
• Kontak Taşıyıcı: TPU GF
• Sızdırmazlık Malzemesi: NBR
• Vidalı Bağlantı Malzemesi: Nikel Kaplı Çinko Pres Döküm
• UL94 Yanmazlık Sınıfı: HB

Mekanik Özellikler

• Uzunluk: 50,1 mm
• Genişlik: 33 mm
• Yükseklik: 14,8 mm
• Merkez Mesafesi: 18 mm
• Takma/Çekme Çevrim Sayısı: ≥ 100
• Net Ağırlık: 28 g
• Brüt Ağırlık: 28,9 g

Koruma ve Çevresel Dayanım

• Koruma Sınıfı: IP65
• Koruma Sınıfı: IP67
• Çalışma Sıcaklığı: -25 °C ... +90 °C
• Zorlu endüstriyel ortamlar için uygundur

Standartlar

• IEC 61076-2-101
• M12 endüstriyel konnektör standardı

Avantajları

• PIN 2 ve PIN 4 köprüleme özelliği sayesinde özel bağlantı uygulamalarına uygundur
• Kablolama maliyetlerini azaltır
• Kompakt yapısı ile montaj alanından tasarruf sağlar
• Yüksek bağlantı güvenilirliği sunar
• Endüstriyel kullanım için uzun ömürlü tasarım
• Phoenix Contact kalitesi ile güvenilir performans sağlar

Uyumlu Uygulamalar

• M12 A kodlu sensörler
• M12 A kodlu aktüatörler
• Makine otomasyonu
• Endüstriyel kontrol sistemleri
• Üretim ve proses otomasyonu

Paket İçeriği

• 1 x Phoenix Contact 1683413 SAC-3P-M12Y/2XM12FS B PE Y Dağıtıcı

Ürün Bilgileri

• GTIN: 4017918164171
• Satış Kodu: AF1
• Ürün Kodu: AF1GAB
• Menşe Ülke: Almanya (DE)
• Gümrük Tarife No: 85366990

Not

Phoenix Contact 1683413 Y dağıtıcı, PIN 2 ve PIN 4 köprüleme özelliğine sahip özel bir bağlantı yapısı sunmaktadır. Sipariş öncesinde sistem şeması ve bağlantı gereksinimlerinin kontrol edilmesi tavsiye edilir.
