Phoenix Contact 2902854 FL MC EF 1300 MM ST 10/100Base-TX 1300 nm FO Medya Dönüştürücü (2902854)

Phoenix Contact FL MC EF 1300 MM ST 2902854 FO Medya Dönüştürücü

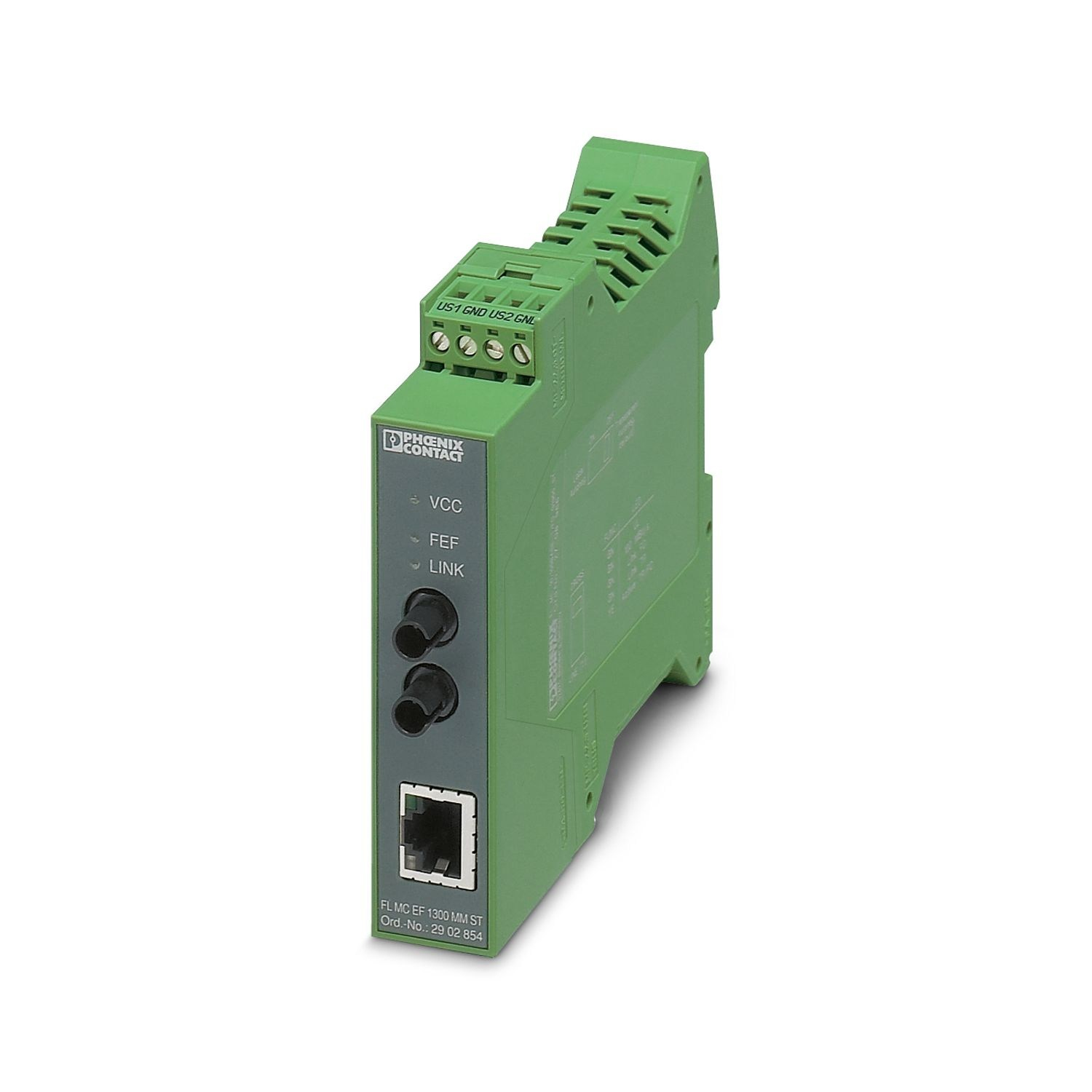

Phoenix Contact FL MC EF 1300 MM ST 2902854, 10/100Base-T(X) Ethernet bağlantısını 1300 nm dalga boyunda çok modlu fiber optik bağlantıya dönüştüren endüstriyel medya dönüştürücüdür. B-FOC (ST®) fiber optik bağlantısı, otomatik anlaşma, otomatik MDI(X), kapsamlı link tanılama ve DIN rayı montajı ile endüstriyel Ethernet haberleşme sistemleri için tasarlanmıştır.

Teknik Özellikler

• Marka: Phoenix Contact
• Ürün numarası: 2902854
• Ürün tipi: FO medya dönüştürücü
• Ürün kodu: DNC311
• Ethernet arayüzü: 10/100Base-T(X)
• Fiber bağlantısı: B-FOC (ST®)
• Fiber tipi: Çok modlu fiber
• Fiber çekirdek seçenekleri: 50/125 µm ve 62.5/125 µm
• Dalga boyu: 1300 nm
• İletim hızı: 10/100 Mbit/s
• Bakır bağlantı: 1 x RJ45 dişi konnektör
• Bakır iletim mesafesi: 100 m
• Besleme gerilimi: 18-30 V DC
• Nominal besleme: 24 V DC
• Tipik akım tüketimi: 100 mA / 24 V DC
• Güç kaybı: maksimum 2.4 W
• Montaj: DIN rayı
• Koruma sınıfı: IP20

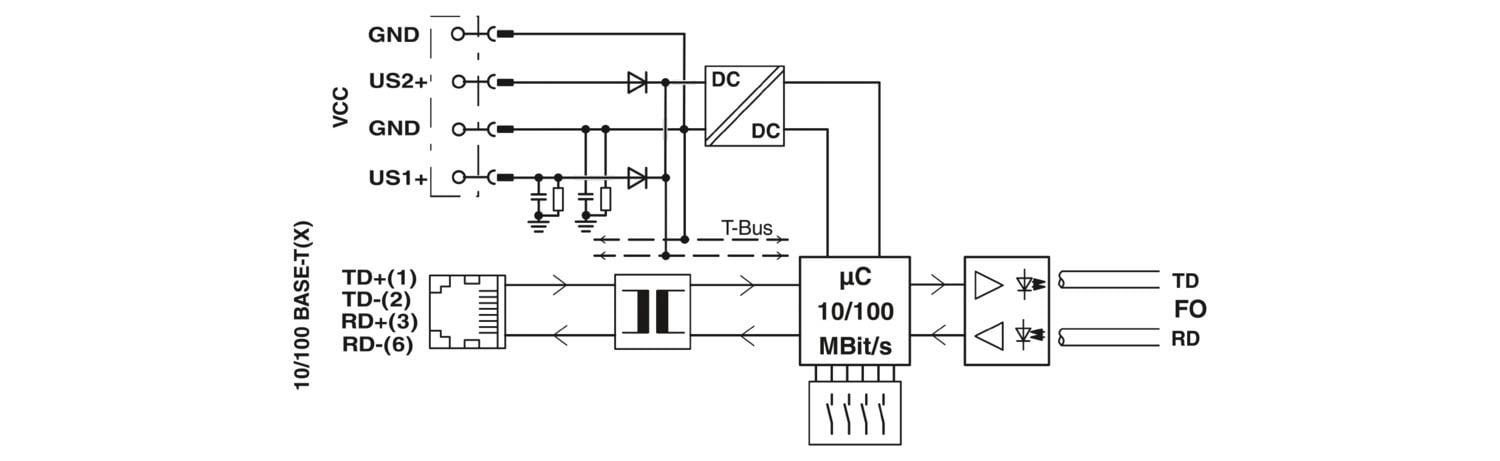

Ethernet ve Fiber Optik Dönüşümü

FL MC EF 1300 MM ST, standart 10/100Base-T(X) Ethernet sinyalini çok modlu fiber optik iletişime dönüştürür. Fiber optik iletim, elektromanyetik parazitlere karşı yüksek bağışıklık sağlayarak endüstriyel ortamlarda güvenilir haberleşme altyapısı kurulmasına yardımcı olur.

• Ethernet standardı: IEEE 802.3
• Ethernet hızı: 10/100 Mbit/s
• Fiber dalga boyu: 1300 nm

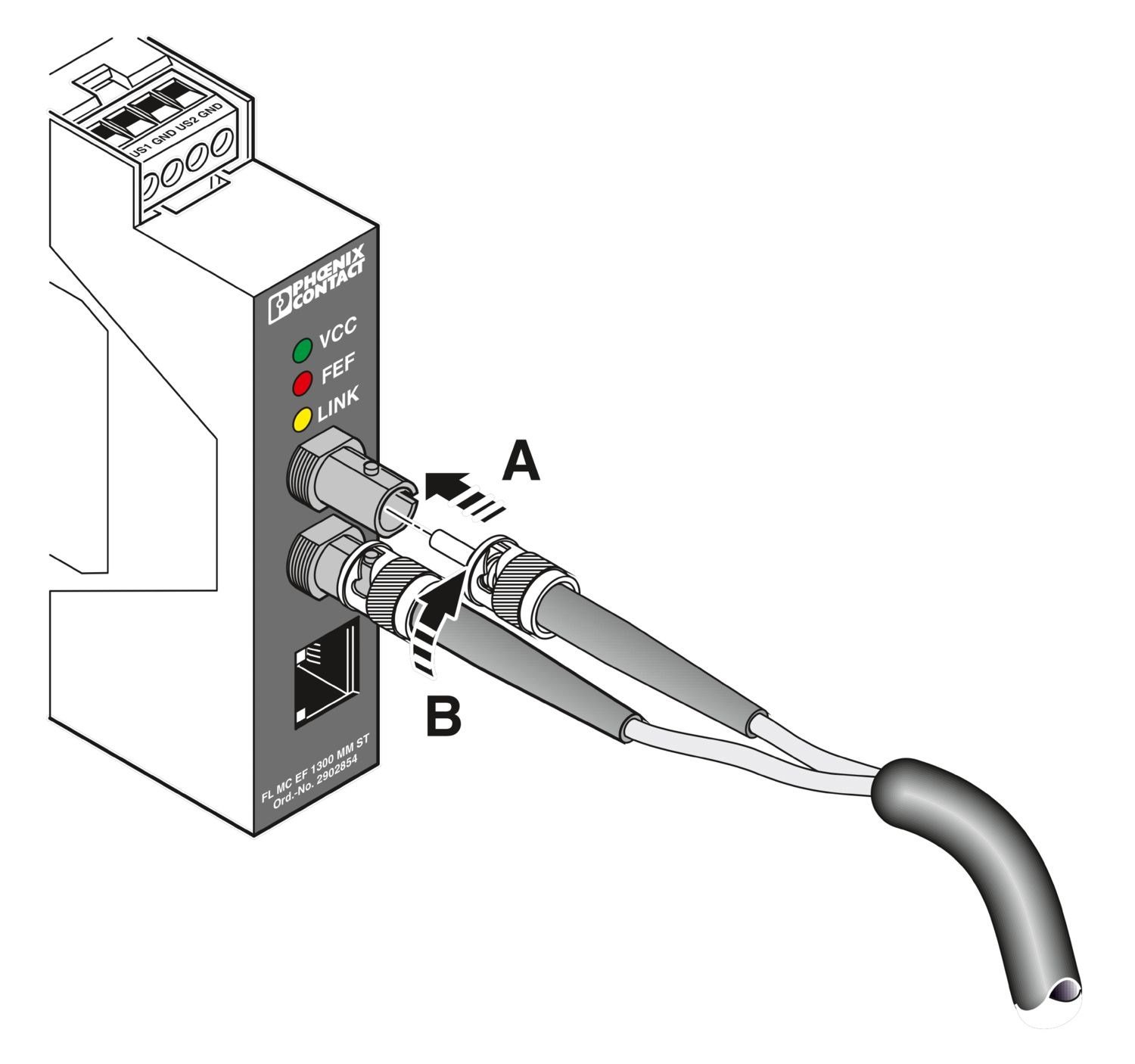

• Fiber bağlantısı: B-FOC (ST®)
• Fiber tipi: Çok modlu fiberglas ve GI-HCS fiber
• Fiber: 50/125 µm ve 62.5/125 µm
• Otomatik MDI/MDI-X: Evet
• Auto-negotiation: Evet
• Link fault pass through: Evet

Fiber Optik İletim Mesafesi

Phoenix Contact teknik verilerine göre iletim mesafesi kullanılan fiber tipine ve fiber zayıflama değerlerine bağlı olarak değişir. 3 dB sistem rezervi dahil maksimum değerler fiber konfigürasyonuna göre 10 km'ye kadar ulaşabilir.

• 50/125 µm F-G fiber, 0.7 dB/km F1000: 6.4 km
• 50/125 µm F-G fiber, 1.6 dB/km F800: 2.8 km
• 62.5/125 µm F-G fiber, 0.7 dB/km F1000: 10 km
• 62.5/125 µm F-G fiber, 2.6 dB/km F600: 3 km

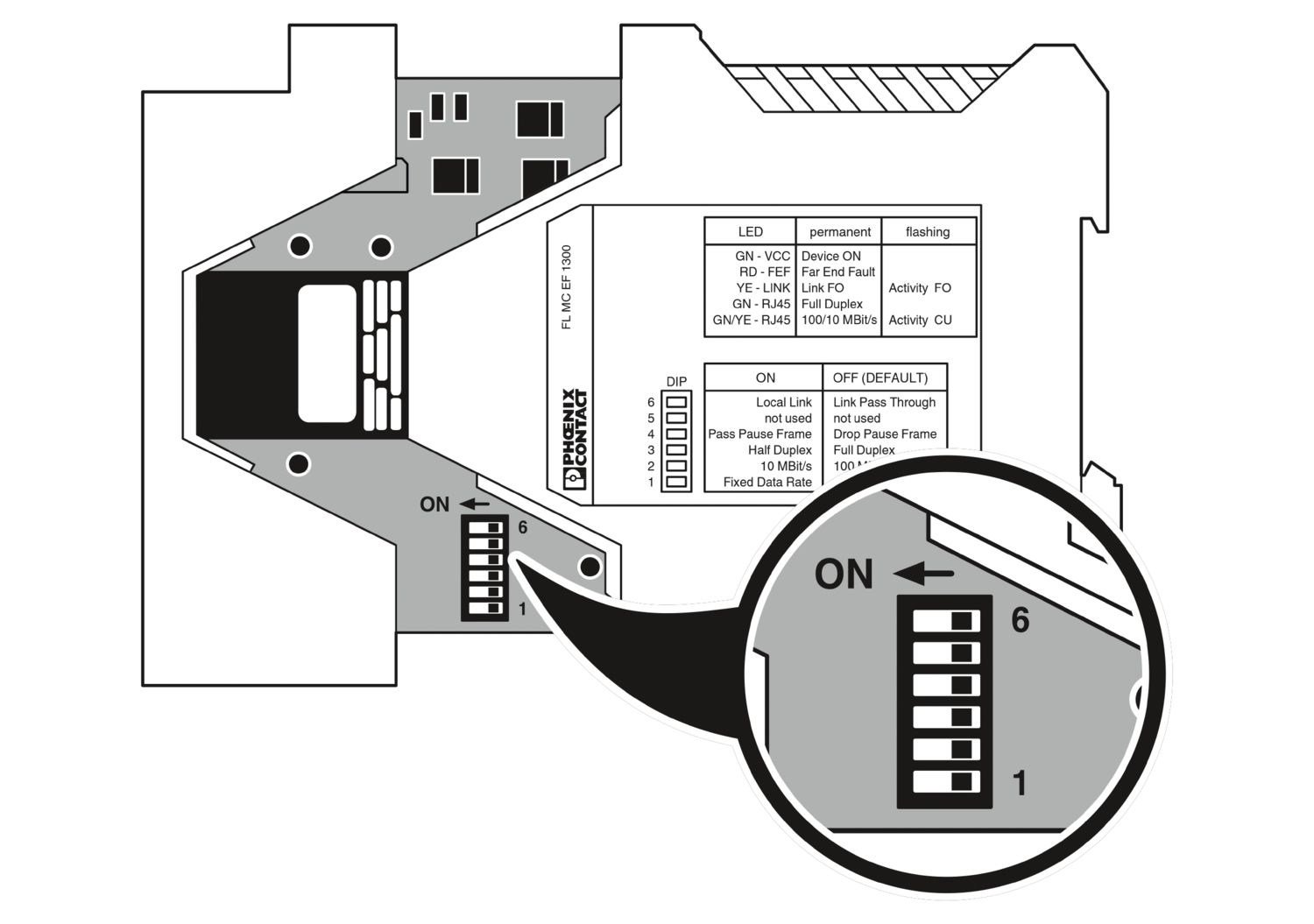

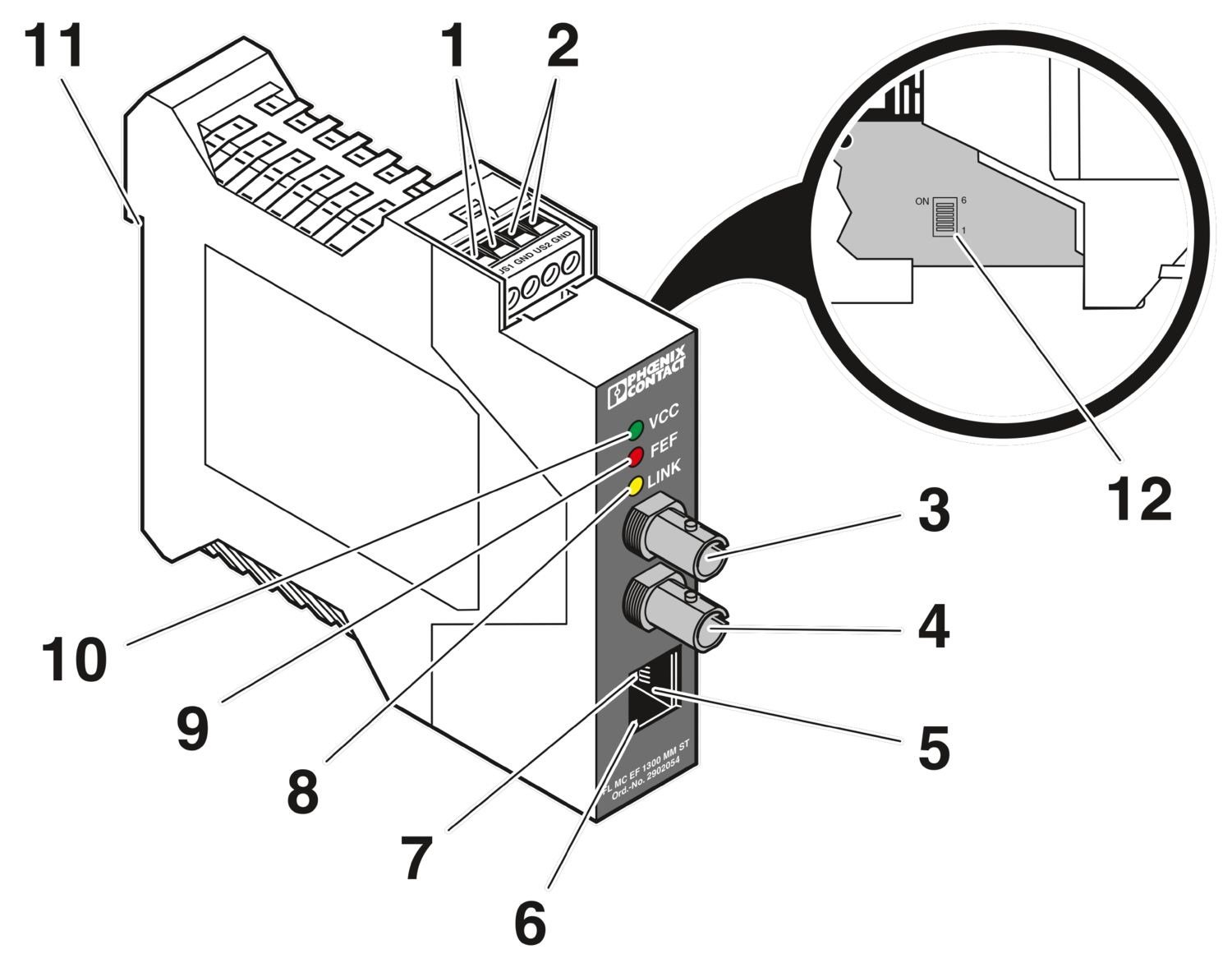

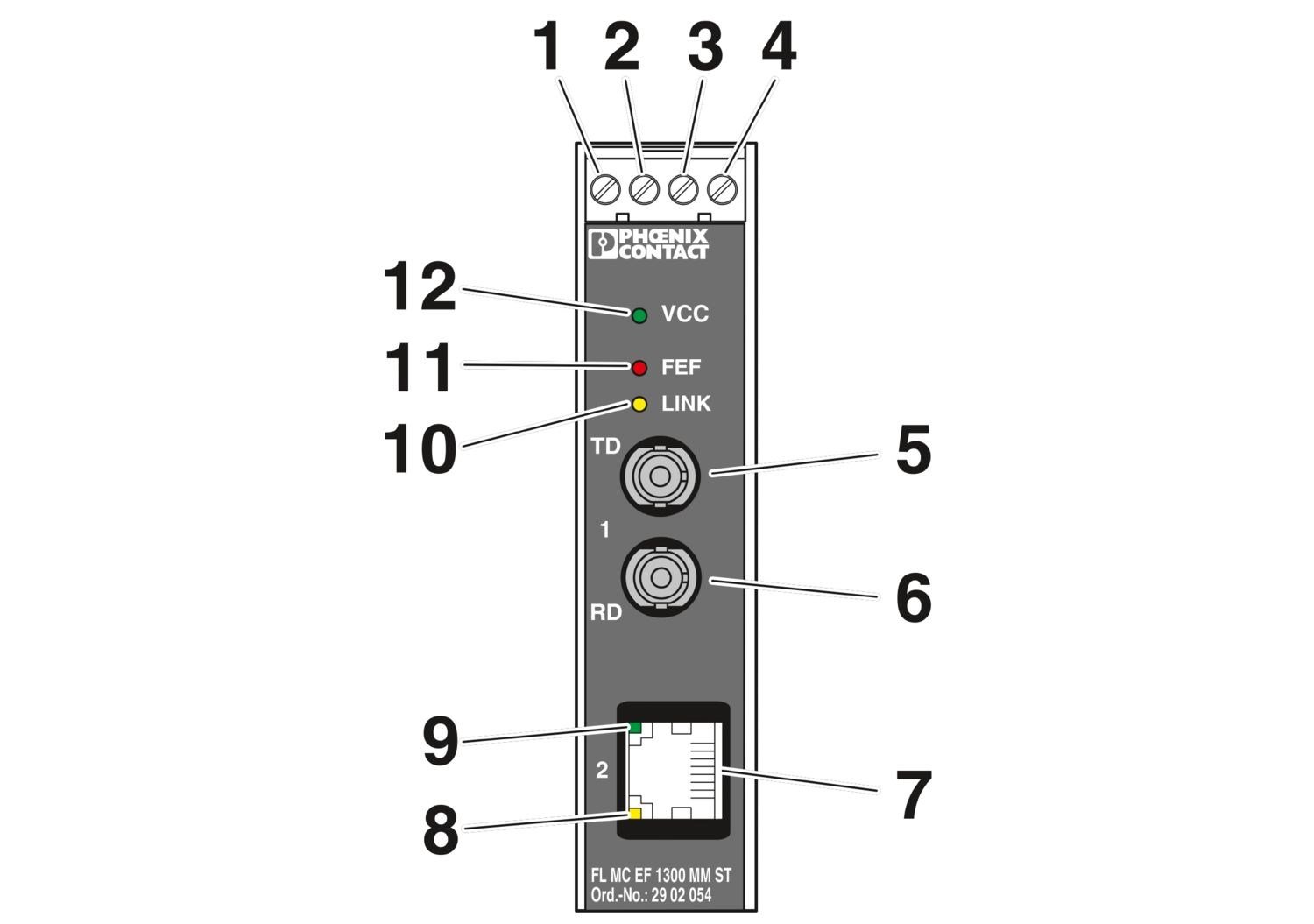

Bağlantı ve Tanılama Fonksiyonları

• Otomatik anlaşma
• Otomatik MDI/MDI-X geçişi
• Link hatası geçişi
• Kapsamlı link tanılama
• Aktivite LED'i
• Hat durumu LED'i
• 10/100 Mbps durum göstergesi
• Store-and-forward medya dönüştürücü fonksiyonu

Besleme ve Elektriksel Özellikler

• Besleme gerilimi: 18-30 V DC
• Nominal gerilim: 24 V DC
• Tipik akım: 100 mA
• Maksimum güç kaybı: 2.4 W
• Elektriksel izolasyon: IEEE 802.3
• Test gerilimi: 0.5 kV RMS / 50 Hz / 1 dakika
• Polarite koruması: Mevcut
• Besleme bağlantısı: COMBICON geçmeli vidalı klemens

Boyutlar ve Montaj

• Genişlik: 22.5 mm
• Yükseklik: 99 mm
• Derinlik: 114.5 mm
• Montaj tipi: DIN rayı montajı
• Gövde rengi: Yeşil RAL 6021
• Gövde malzemesi: PA 6.6-FR

Çalışma Ortamı

• Çalışma sıcaklığı: -40°C ile +65°C
• Depolama/nakliye sıcaklığı: -40°C ile +85°C
• Çalışma nemi: %5-%95, yoğuşmasız
• Depolama nemi: %5-%95, yoğuşmasız
• Çalışma rakımı: 5000 m'ye kadar
• UL kapsamında rakım: 2000 m'ye kadar
• Koruma sınıfı: IP20

EMC ve Endüstriyel Dayanım

FL MC EF 1300 MM ST, endüstriyel haberleşme ortamlarında kullanılmak üzere EMC gerekliliklerine uygun olarak tasarlanmıştır. Ürün EN 55032 Class A endüstriyel emisyon seviyesine ve ilgili IEC/EN EMC testlerine uygundur.

• EMC Direktifi 2014/30/EU uyumluluğu
• EN 61000-4-2 ESD dayanımı
• EN 61000-4-3 elektromanyetik alan dayanımı
• EN 61000-4-4 burst dayanımı
• EN 61000-4-5 surge dayanımı
• EN 61000-4-6 iletilen girişim dayanımı
• EN 55032 Class A endüstriyel uygulama
• IEC 60068-2-6 titreşim dayanımı
• IEC 60068-2-27 şok dayanımı

Onaylar ve Sertifikalar

• CE
• ATEX
• IECEx
• UL / cUL Listed
• DNV GL
• KC

ATEX: II 3 (2) G Ex ec [op is Gb] IIC T4 Gc ve II (2) D [Ex op is Db] IIIC

IECEx: Ex ec [op is Gb] IIC T4 Gc / [Ex op is Db] IIIC

Uygulama Alanları

• Endüstriyel Ethernet ağları
• PLC ve otomasyon sistemleri
• Fiber optik Ethernet haberleşmesi
• Kontrol panoları
• Makine otomasyonu
• Fabrika otomasyon ağları
• EMI ve elektromanyetik parazit bulunan ortamlar
• Uzun mesafeli endüstriyel Ethernet bağlantıları
• ATEX ve IECEx gerektiren uygun uygulamalar
• Gemi ve denizcilik uygulamaları

Phoenix Contact 2902854 Ürün Avantajları

• 10/100Base-T(X) Ethernet'i fiber optiğe dönüştürme
• 1300 nm çok modlu fiber bağlantısı
• B-FOC (ST®) fiber optik bağlantı
• 10 km'ye kadar fiber iletim mesafesi
• Otomatik MDI/MDI-X
• Auto-negotiation
• Link fault pass through
• DIN rayına kolay montaj
• -40°C ile +65°C çalışma sıcaklığı
• ATEX ve IECEx sertifikaları
• DNV GL gemi inşa onayı

GTİP Bilgileri

GTİP: 8517.62.00.00.00

Barkod / EAN Bilgileri

Barkod / EAN: 4046356689243
