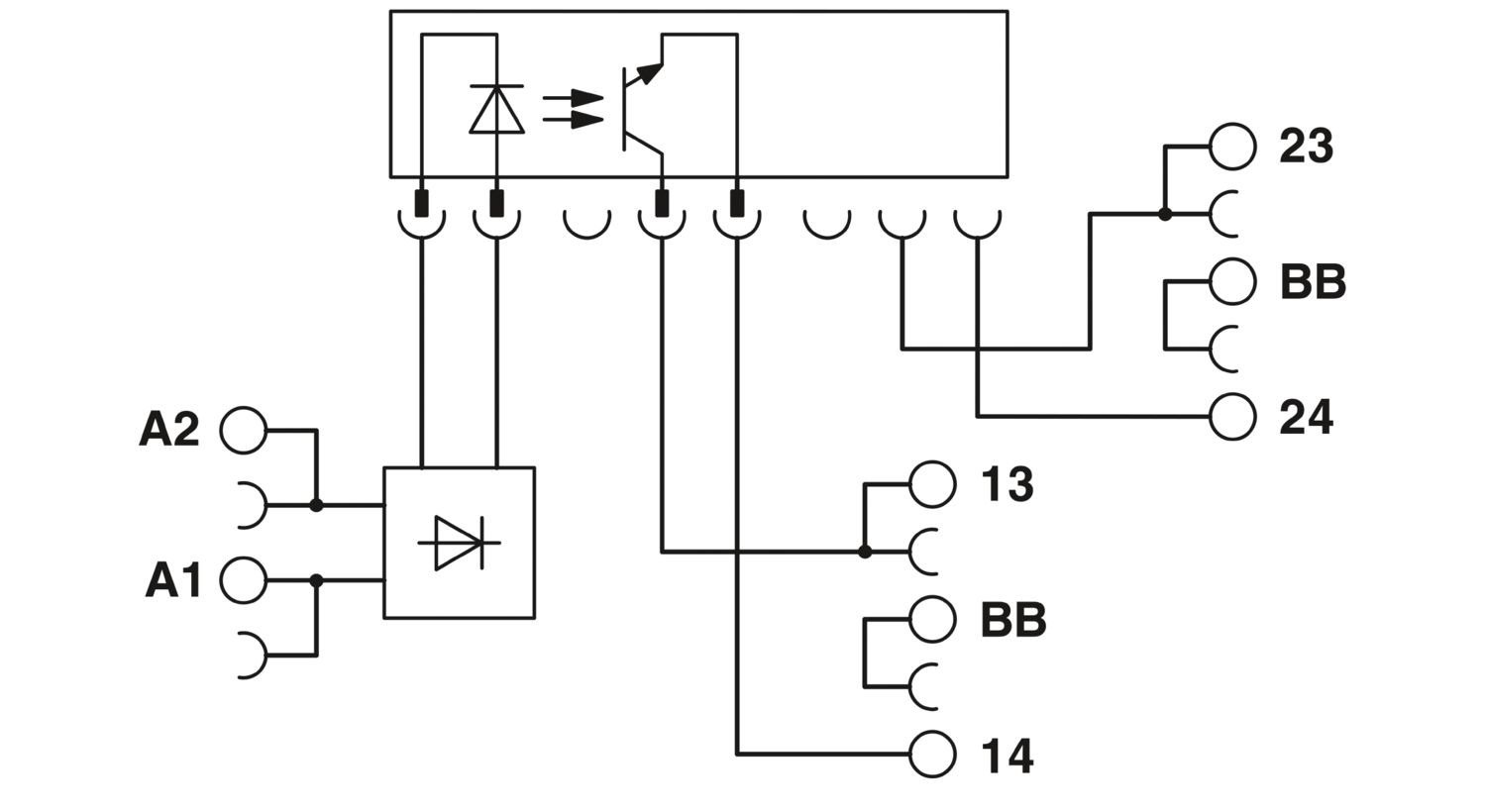

Phoenix Contact 2982786 PLC-OSC-24DC/24DC/5/ACT, PLC-INTERFACE serisine ait, çıkış fonksiyonları için tasarlanmış yüksek akım kapasiteli bir solid-state röle modülüdür. 24 V DC kontrol sinyallerini 3–33 V DC yük tarafına güvenli şekilde anahtarlamak için kullanılır.
✔ 24 V DC giriş kontrolü
✔ 3–33 V DC çıkış aralığı
✔ 5 A sürekli çıkış akımı
✔ 15 A kısa süreli kalkış akımı (10 ms)
✔ Push-in / vidalı bağlantı
✔ DIN rayı montaj (NS 35/7,5)
Ürün Açıklaması
PLC-OSC-24DC/24DC/5/ACT, endüstriyel otomasyon sistemlerinde yüksek akım DC yüklerini anahtarlamak için geliştirilmiş solid-state çıkış modülüdür. Mekanik temas içermeyen yapısı sayesinde sessiz çalışır, uzun ömürlüdür ve bakım ihtiyacı minimumdur.
Yüksek anahtarlama hızı (20 µs tepki süresi) sayesinde PLC çıkış sinyallerini hızlı ve güvenli şekilde yük tarafına iletir. Özellikle DC motorlar, valfler ve hızlı anahtarlama gerektiren sistemler için uygundur.
Öne Çıkan Özellikler
- Solid-state (yarı iletken) çıkış teknolojisi
- 1 N/O elektronik kontak
- 5 A sürekli yük kapasitesi
- 15 A kısa süreli kalkış akımı
- 24 V DC giriş kontrolü
- Ultra hızlı tepki süresi (20 µs)
- Push-in / vidalı bağlantı seçeneği
- DIN rayına kompakt montaj
Teknik Özellikler
| Ürün Numarası |
2982786 |
| Ürün Tipi |
Solid-state Röle Modülü |
| Seri |
PLC-INTERFACE |
| Giriş Gerilimi |
24 V DC |
| Giriş Gerilim Aralığı |
19,2 – 28,8 V DC |
| Çıkış Gerilimi |
3 – 33 V DC |
| Çıkış Akımı |
5 A |
| Kalkış Akımı |
15 A (10 ms) |
| Kontak Tipi |
1 N/O (Elektronik) |
| Tepki Süresi |
20 µs |
| Kapama Süresi |
400 µs |
| Maks. Güç Kaybı |
0,22 W |
| Bağlantı Tipi |
Vidalı bağlantı |
| Kablo Kesiti |
0,14 – 2,5 mm² |
| Montaj |
DIN rayı (NS 35/7,5) |
| Genişlik |
14 mm |
| Yükseklik |
80 mm |
| Derinlik |
94 mm |
| Koruma Sınıfı |
IP20 |
| Çalışma Sıcaklığı |
-20°C / +60°C |
Kullanım Alanları
- Endüstriyel DC yük kontrolü
- PLC çıkış genişletme uygulamaları
- Otomasyon panoları
- Motor ve valf sürme sistemleri
- Yüksek hızlı anahtarlama gerektiren sistemler
Avantajları
Mekanik rölelere kıyasla daha uzun ömür, yüksek anahtarlama hızı ve bakım gerektirmeyen yapı sunar. DC yüklerde güvenli ve kararlı performans sağlar.
