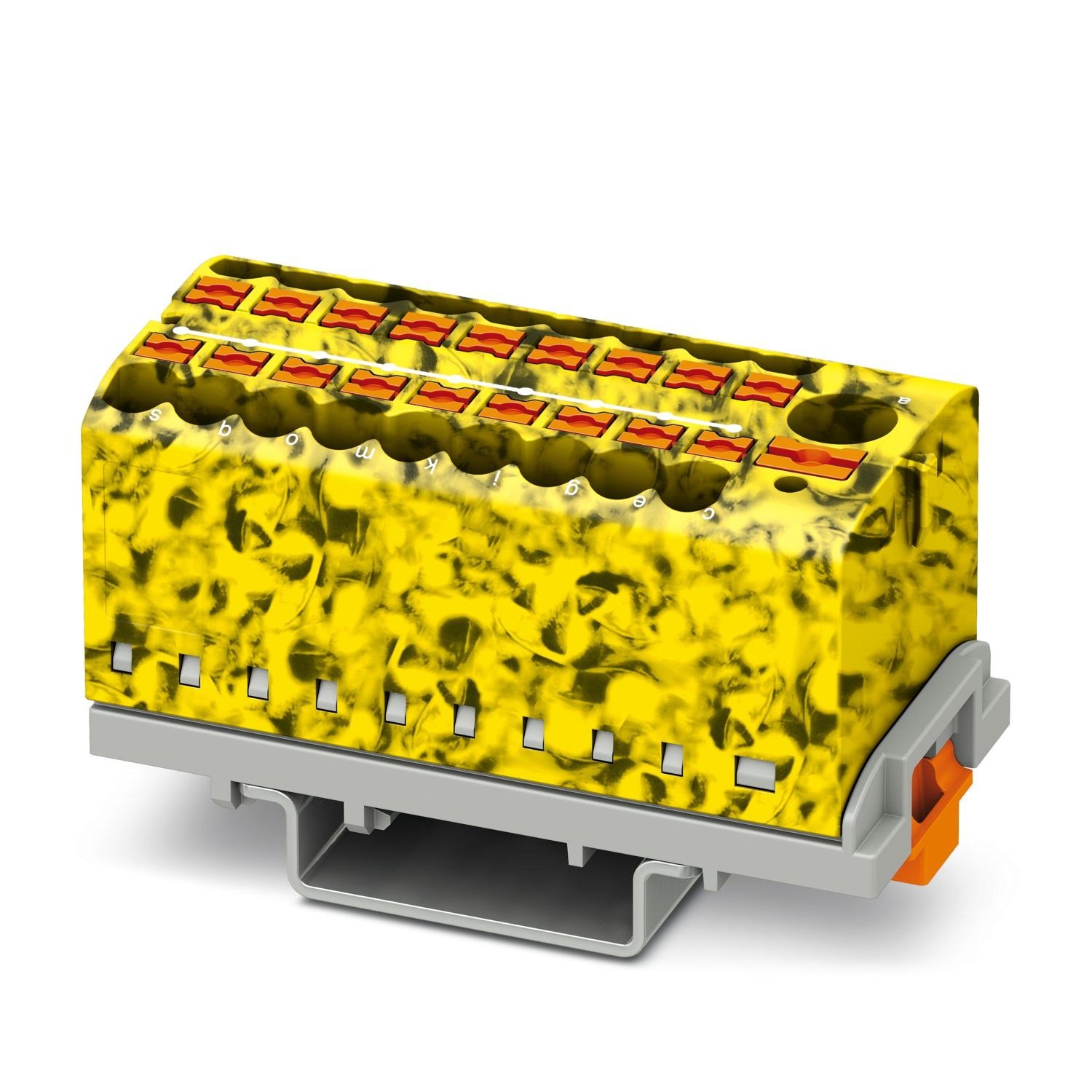

Phoenix Contact 3273130 PTFIX 6/18X2,5-NS35-FE Dağıtım Bloğu 690V 24A Push-in

Phoenix Contact PTFIX 6/18X2,5-NS35-FE (3273130), elektrik panolarında güvenli ve düzenli enerji dağıtımı için tasarlanmış DIN rayı montajlı Push-in dağıtım bloğudur. Entegre besleme girişine sahip yapısı, 19 bağlantı noktası ve aletsiz Push-in bağlantı teknolojisi sayesinde pano montajını hızlandırırken kablolama hatalarını minimuma indirir.

Phoenix Contact PTFIX Serisi, kompakt tasarımı, yüksek akım taşıma kapasitesi ve modüler yapısıyla makine imalatı, otomasyon panoları, enerji dağıtım sistemleri ve endüstriyel kontrol uygulamalarında profesyonel çözümler sunar. Dikey hizalamalı yapısı sayesinde pano içerisinde yer tasarrufu sağlar ve ihtiyaç halinde geçmeli köprüler ile kolayca genişletilebilir.

Öne Çıkan Özellikler

• Orijinal Phoenix Contact PTFIX Serisi

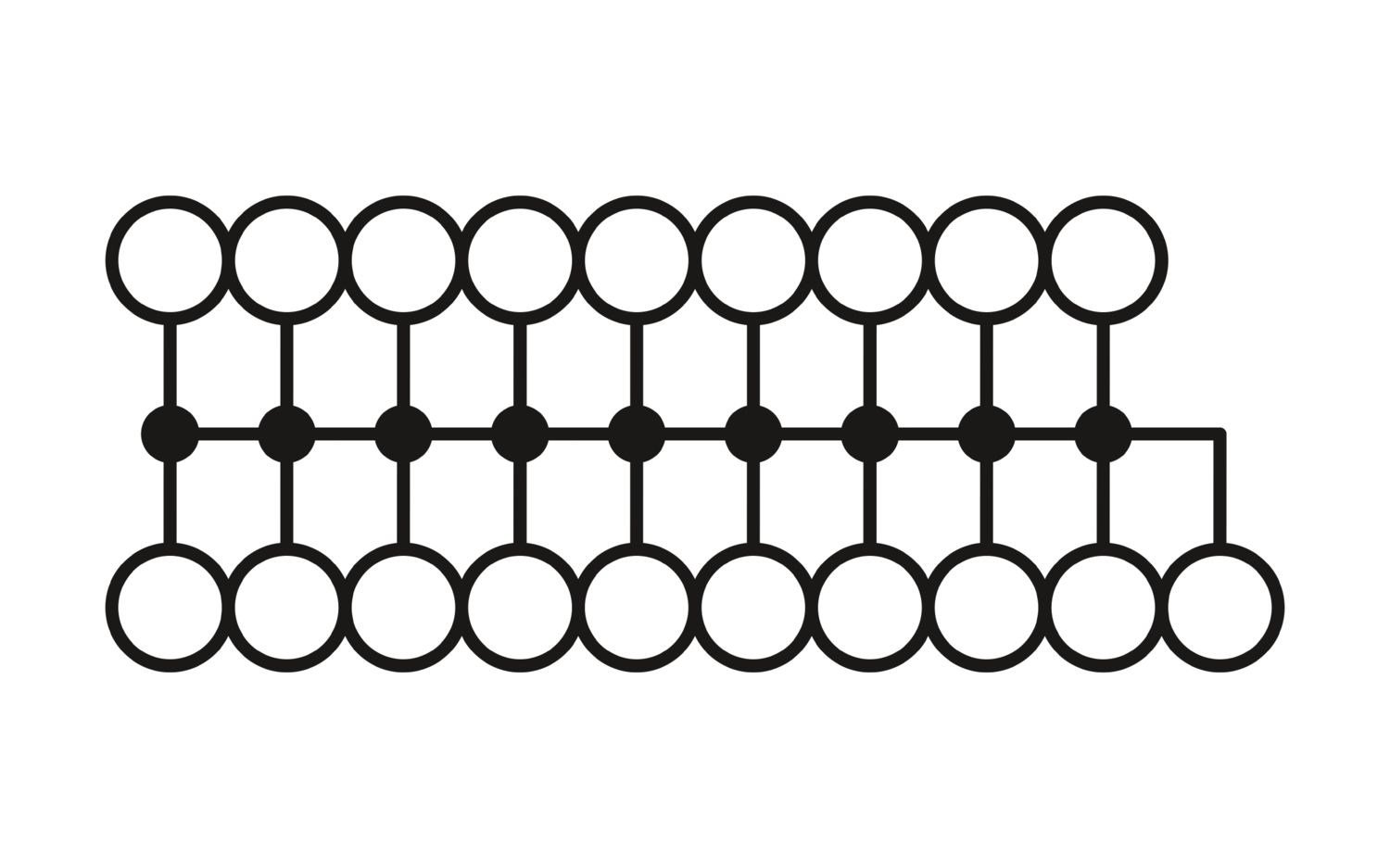

• 19 bağlantı noktalı dağıtım bloğu
• Entegre besleme girişli yapı

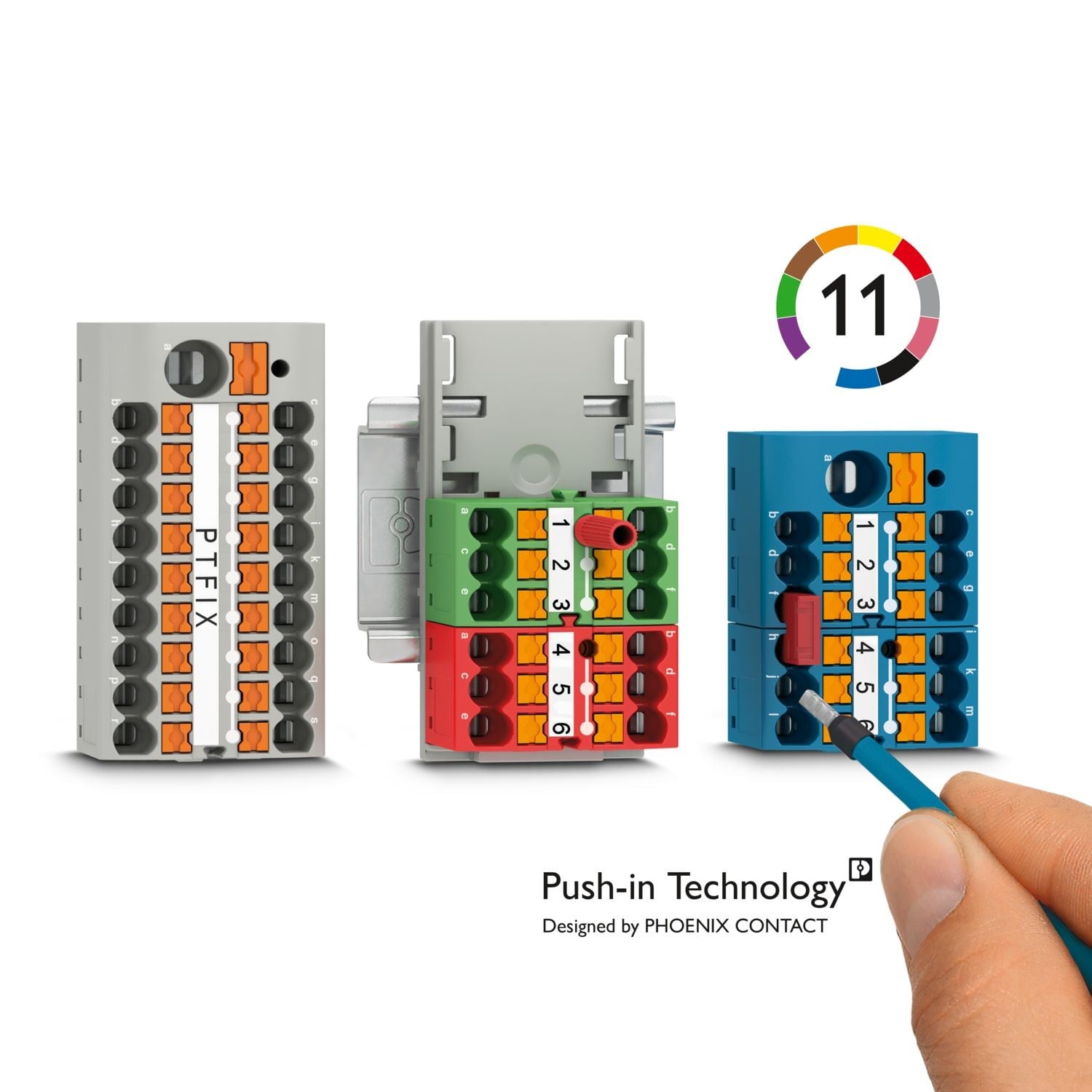

• Push-in hızlı bağlantı teknolojisi
• DIN rayı (NS35) montajına uygun
• 690V nominal çalışma gerilimi
• 24A nominal çıkış akımı
• 6 mm² besleme girişi
• 2,5 mm² dağıtım çıkışları

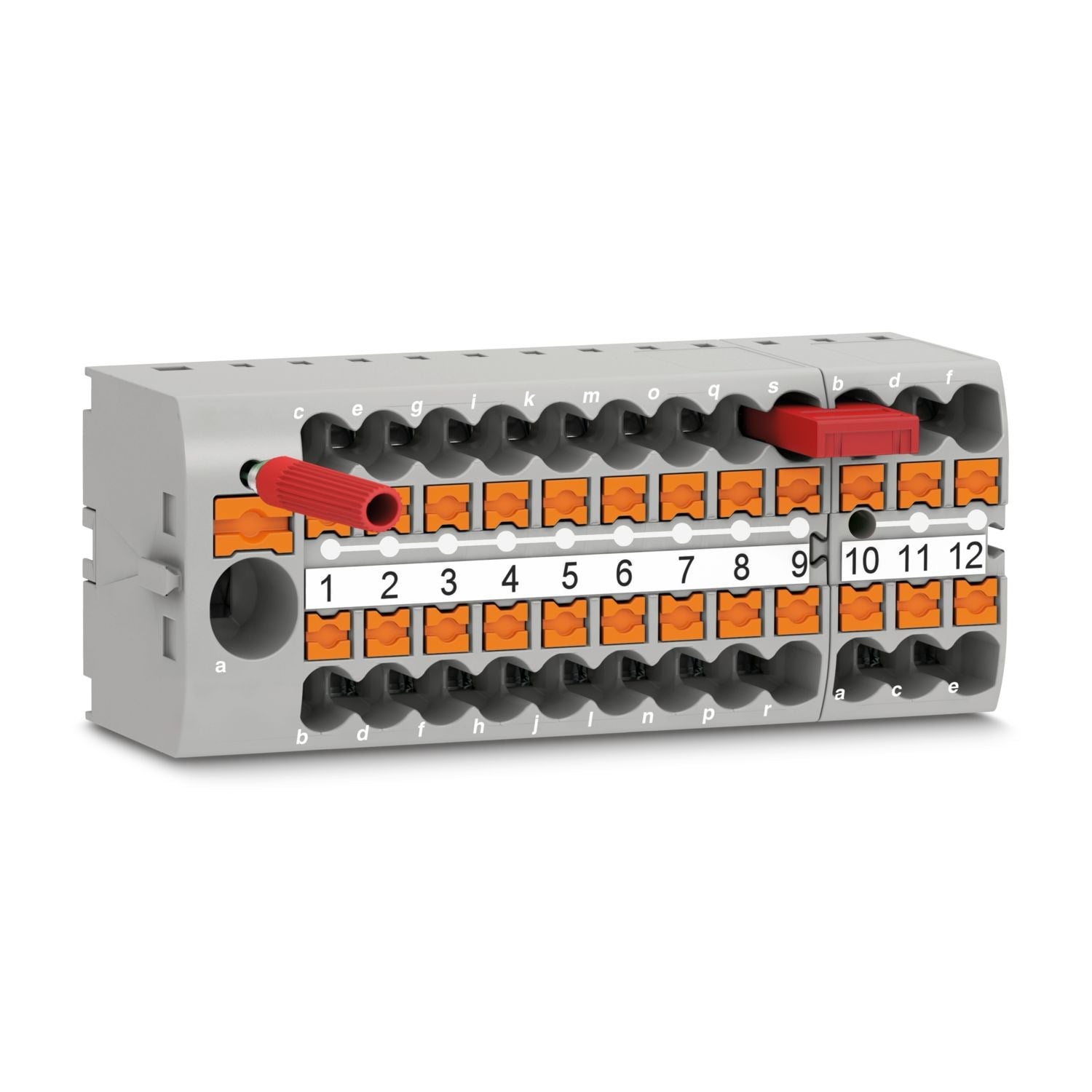

• Köprülenebilir modüler tasarım

Kullanım Alanları

• Endüstriyel otomasyon panoları
• Makine kontrol panoları

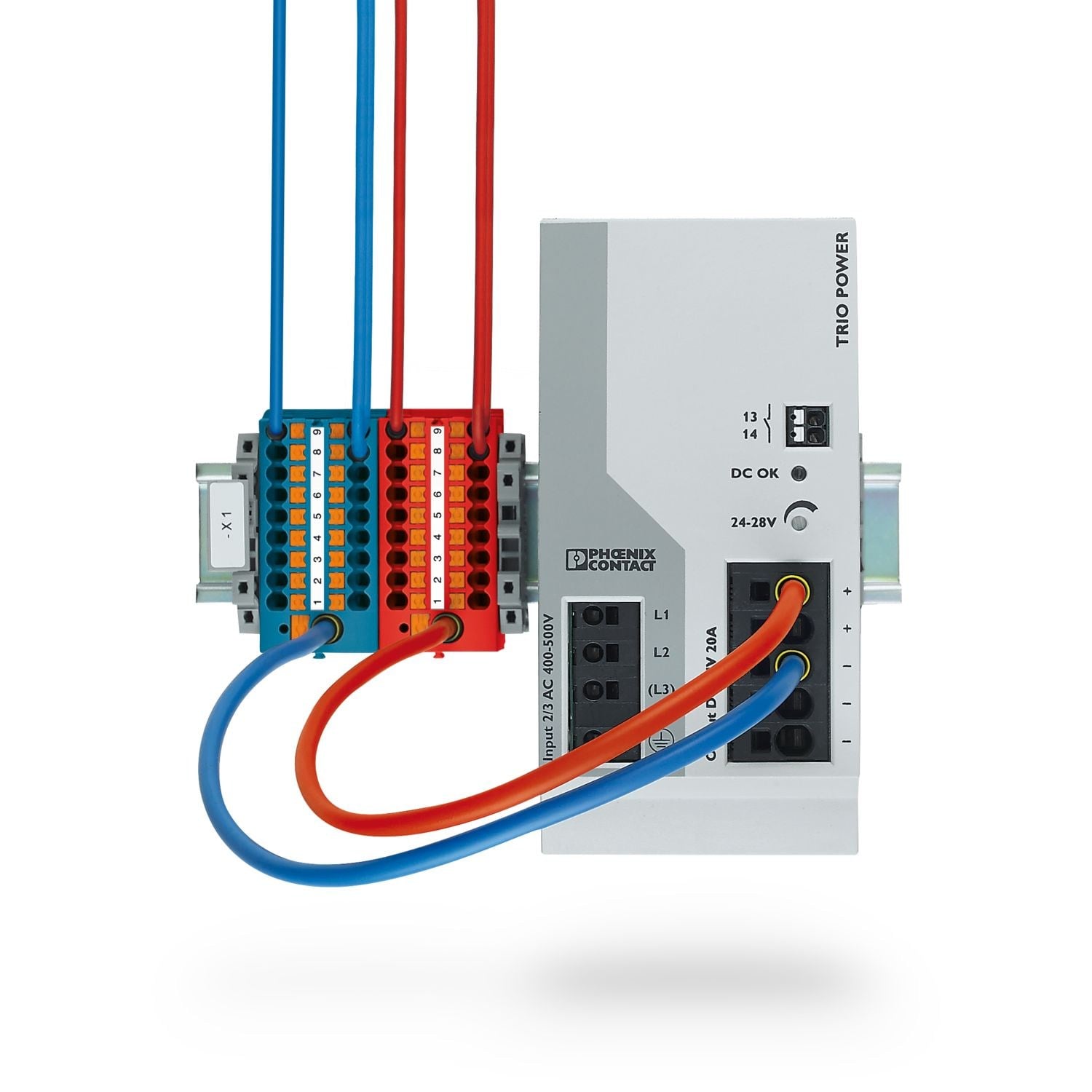

• Enerji dağıtım sistemleri
• Elektrik panoları
• Proses otomasyonu
• Bina otomasyon sistemleri
• OEM makine üretimi
• Kontrol ve kumanda panoları

Teknik Özellikler

• Marka: Phoenix Contact
• Model: PTFIX 6/18X2,5-NS35-FE
• Ürün Numarası: 3273130
• Ürün Tipi: Dağıtım Bloğu (Dağıtım Klemensi)
• Bağlantı Sayısı: 19
• Bağlantı Teknolojisi: Push-in
• Nominal Gerilim: 690 V
• Nominal Çıkış Akımı: 24 A
• Maksimum Çıkış Akımı: 32 A
• Maksimum Toplam Akım: 57 A
• Nominal Besleme Kesiti: 6 mm²
• Nominal Dağıtım Kesiti: 2,5 mm²
• Nominal Darbe Gerilimi: 8 kV
• Aşırı Gerilim Kategorisi: III
• Kirlilik Derecesi: 3

Bağlantı Özellikleri

• Besleme Girişi: 0,5 - 10 mm²
• Dağıtım Çıkışları: 0,14 - 4 mm²
• Push-in aletsiz bağlantı sistemi
• IEC 60947-7-1 standardına uygun
• Kablo soyma uzunluğu: 8 - 12 mm
• Tek telli ve çok telli iletkenlerle uyumlu

Mekanik Özellikler

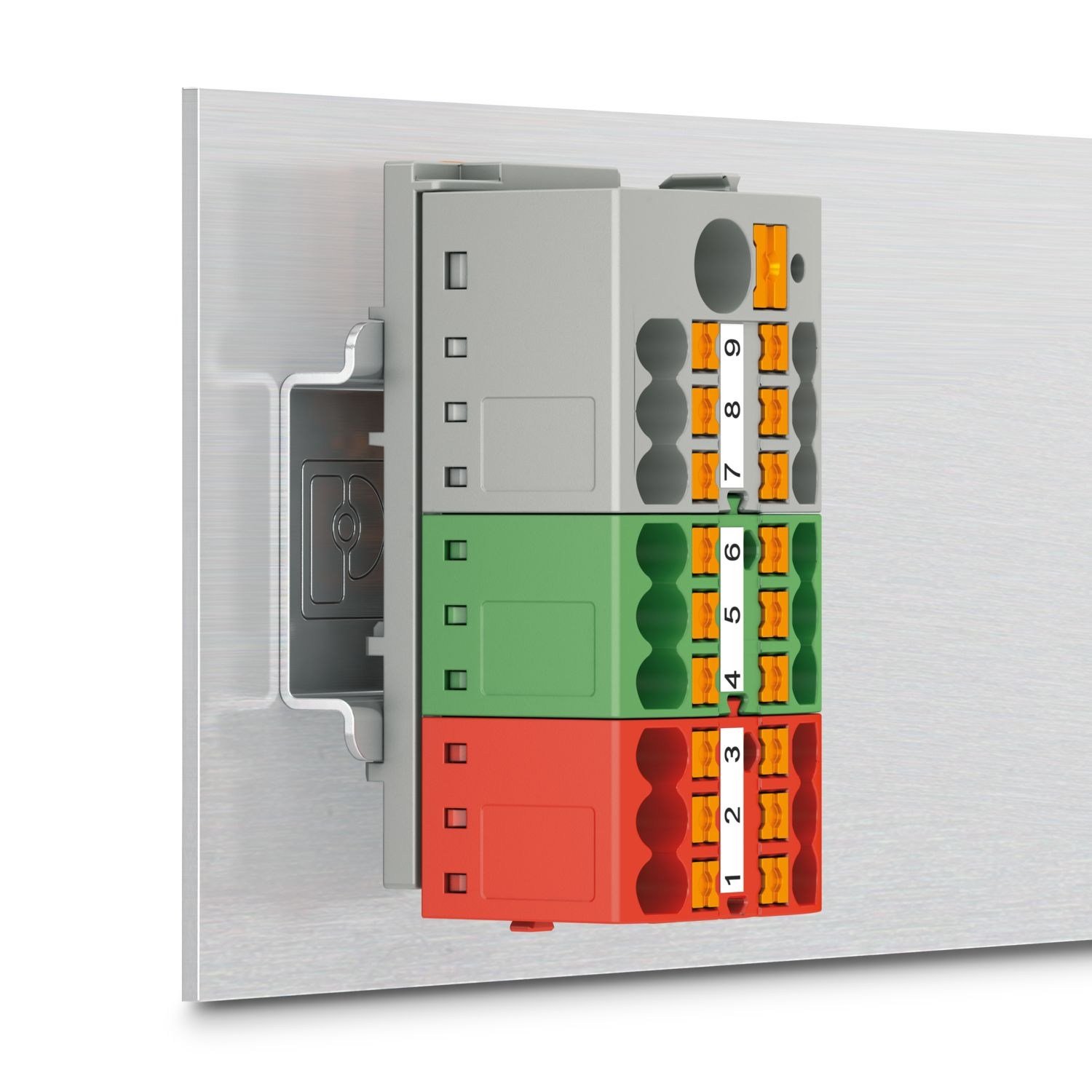

• Montaj Tipi: NS35/7,5 ve NS35/15 DIN rayı
• Genişlik: 28,6 mm
• Yükseklik: 58,1 mm
• Derinlik: 32,4 mm (NS35/7,5)
• Yalıtım Malzemesi: PA
• Yanmazlık Sınıfı: UL94 V0
• Renk: Siyah / Sarı
• Modüler ve köprülenebilir tasarım

Ortam Koşulları

• Çalışma Sıcaklığı: -60°C ... +110°C
• Montaj Sıcaklığı: -5°C ... +70°C
• Depolama Sıcaklığı: -25°C ... +60°C
• Çalışma Nemi: %20 - %90

Avantajları

• Push-in bağlantı teknolojisi sayesinde hızlı ve güvenli kablolama sağlar.
• 19 bağlantı noktası ile kompakt enerji dağıtımı sunar.
• Entegre besleme girişi sayesinde ilave besleme klemensi ihtiyacını azaltır.
• 690V çalışma gerilimi ile endüstriyel uygulamalara uygundur.
• DIN rayı montajı sayesinde pano içerisinde kolay kurulum sağlar.
• Köprülenebilir modüler yapısı ile sistem kolayca genişletilebilir.
• UL94 V0 yanmaz gövdesi ile yüksek güvenlik sunar.

Standartlar ve Sertifikalar

• IEC 60947-7-1
• EN 50155
• DIN EN 45545-2
• UL94 V0
• NFPA 130
• IEC Aşırı Gerilim Kategorisi III

Paket İçeriği

• 1 x Phoenix Contact PTFIX 6/18X2,5-NS35-FE Dağıtım Bloğu

Not

Phoenix Contact PTFIX 6/18X2,5-NS35-FE, DIN rayı üzerine monte edilerek enerji dağıtımını hızlı, güvenli ve düzenli hale getiren profesyonel bir dağıtım bloğudur. IEC 60364-4-43 standardındaki koruma kuralları dikkate alınarak uygun sigortalama ve iletken kesitleri ile kullanılması tavsiye edilir.
