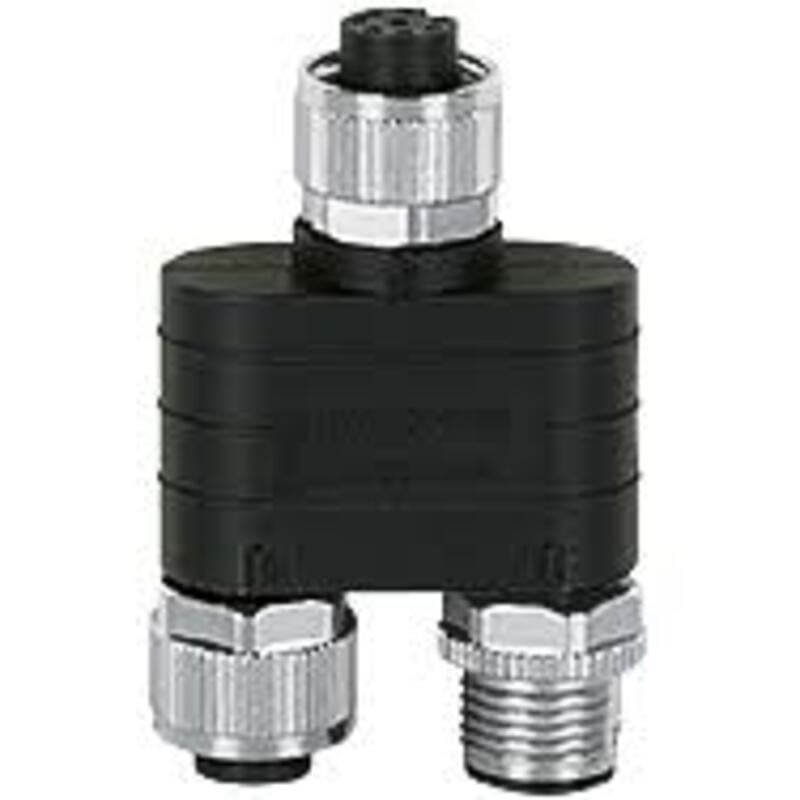

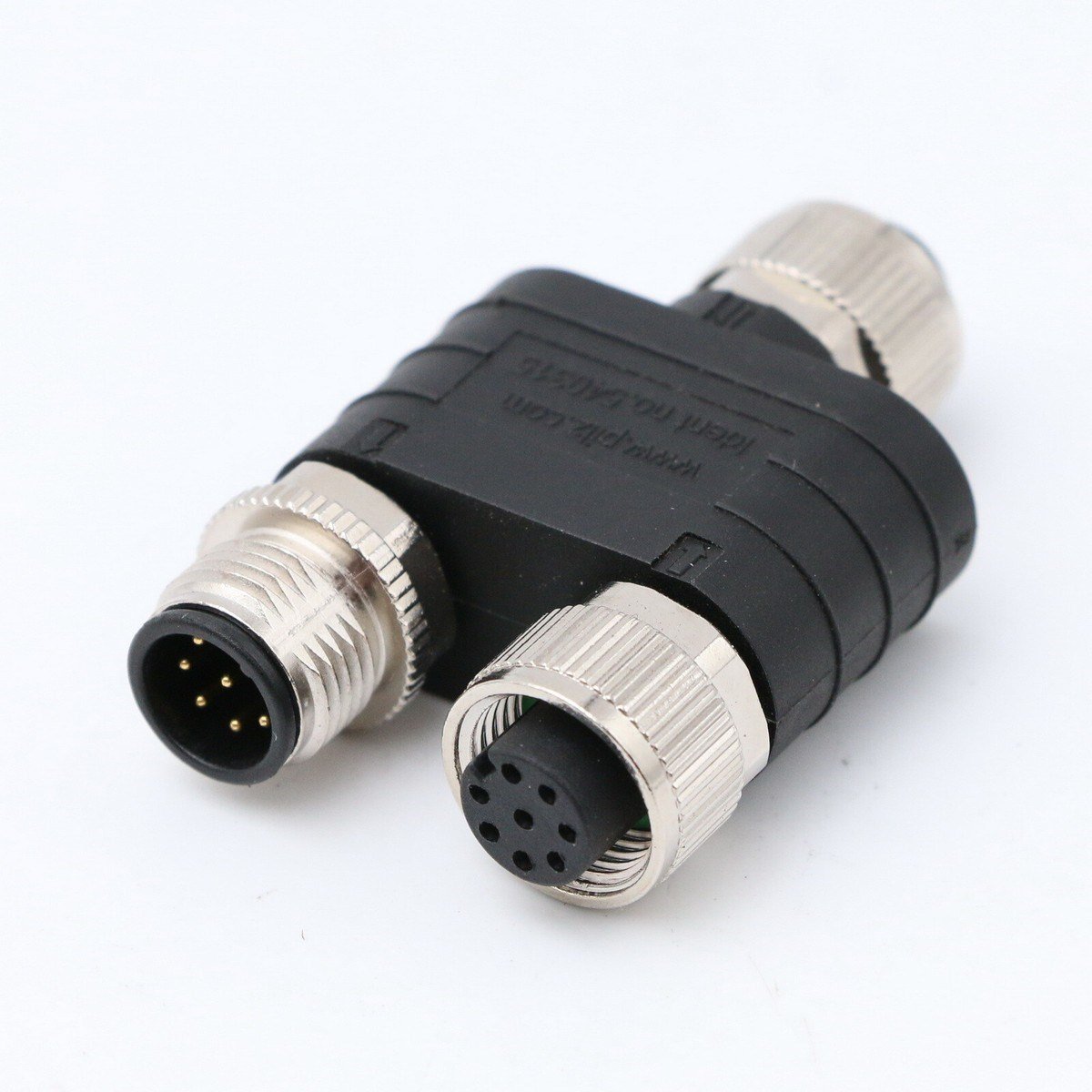

Pilz 540315 PSEN Y Junction M12 SENSOR 8 Pin A Kodlu Y Adaptör IP67
Pilz 540315 PSEN Y Junction M12 SENSOR, endüstriyel otomasyon ve makine emniyeti sistemlerinde M12 bağlantılarını düzenlemek için kullanılan Y tipi bağlantı adaptörüdür. Ürün, bir adet M12 erkek giriş ile iki adet M12 dişi çıkışı bir araya getirir ve PSENcode ile çeşitli Pilz sensör sistemlerinin bağlantısında kullanılabilir.
Adaptörün X1 bağlantısı M12 8 pin erkek ve A kodlu, X2 bağlantısı M12 8 pin dişi ve A kodlu, X3 bağlantısı ise M12 8 pin dişi ve A kodludur. İç bağlantı yapısı sayesinde bağlantıların yanlış şekilde takılması elektriksel olarak önlenmiştir.
540315, özellikle PSENcode sensörlerini veya PSENslock gibi uygun Pilz emniyet bileşenlerini bağlantı sistemine dahil etmek için kullanılabilir. Ürün IP67 koruma sınıfına sahiptir ve 1 adet olarak sunulur.
Pilz 540315 Özellikleri
- Y tipi M12 bağlantı adaptörü
- PSEN Y Junction M12 SENSOR
- 1 adet M12 erkek giriş
- 2 adet M12 dişi çıkış
- Tüm bağlantılar 8 pin
- A kodlu M12 bağlantılar
- IP67 koruma
- Yanlış bağlantıyı elektriksel olarak önleyen dahili kablolama
- PSENcode bağlantıları için uygun
- PSENslock sensöre doğrudan bağlantı için uygun
- 1 adet ambalaj birimi
- RoHS uyumlu
- SVHC içermez
Teknik Özellikler
| Marka |
Pilz |
| Ürün No |
540315 |
| Model |
PSEN Y Junction M12 SENSOR |
| Ürün Tipi |
Y Adaptör / Bağlantı Adaptörü |
| Giriş X1 |
M12 Erkek, 8 Pin, A Kodlu |
| Çıkış X2 |
M12 Dişi, 8 Pin, A Kodlu |
| Çıkış X3 |
M12 Dişi, 8 Pin, A Kodlu |
| Pin Sayısı |
8 Pin |
| M12 Kodlaması |
A Kodlu |
| Koruma Derecesi |
IP67 |
| Bağlantı Yapısı |
1 Erkek + 2 Dişi |
| Bağlantı Hatası Koruması |
Dahili Kablolama ile Elektriksel Olarak Önlenir |
| Uygulama |
PSENcode / PSENslock |
| Net Ağırlık |
27 g |
| Brüt Ağırlık |
28 g |
| RoHS |
Uyumlu |
| RoHS İstisnası |
Yok |
| REACh |
SVHC Madde İçermez |
| Ambalaj Birimi |
1 Adet |
PSEN Y Junction M12 SENSOR
Pilz 540315, M12 bağlantılı sensör ve emniyet cihazlarının tek bir bağlantı noktası üzerinden düzenlenmesine yardımcı olan Y tipi adaptördür. X1 bağlantısı değerlendirme cihazına, X2 ve X3 bağlantıları ise sensör veya sonraki bağlantı elemanlarına yöneliktir.
8 Pin A Kodlu M12 Bağlantı
Ürünün üç bağlantı noktası da 8 pinli A kodlu M12 yapısındadır. X1 erkek, X2 ve X3 dişi bağlantıya sahiptir. Bu yapı, uyumlu Pilz sensör ve bağlantı bileşenleri arasında pratik bağlantı sağlar.
Yanlış Bağlantı Koruması
540315'in dahili kablolaması, bağlantı noktalarının yanlış şekilde birbirine bağlanmasını elektriksel olarak önleyecek şekilde tasarlanmıştır. Bu özellik, emniyet ve bağlantı sistemlerinde doğru kablolama düzeninin korunmasına yardımcı olur.
IP67 Koruma
Ürün IP67 koruma sınıfına sahiptir. Uygun bağlantı ve montaj koşullarıyla endüstriyel otomasyon ve makine emniyeti ortamlarında kullanılabilir.
PSENcode ve PSENslock Uygulamaları
Pilz tarafından 540315, PSENcode sistemlerinin bağlantısında ve PSENslock'un sensöre doğrudan bağlanmasında kullanılabilecek bağlantı elemanı olarak tanımlanmaktadır.
Kullanım Alanları
- PSENcode bağlantıları
- RFID emniyet sensörleri
- PSENslock uygulamaları
- Makine emniyet sistemleri
- Endüstriyel otomasyon
- M12 sensör bağlantıları
- Robotik sistemler
- Kontrol ve değerlendirme cihazı bağlantıları
Pilz 540315 Neden Tercih Edilir?
Pilz 540315 PSEN Y Junction M12 SENSOR, 1 adet M12 8 pin erkek ve 2 adet M12 8 pin dişi A kodlu bağlantıyı bir araya getiren kompakt Y adaptördür. IP67 koruması, dahili bağlantı güvenliği ve PSENcode/PSENslock sistemleriyle uyumluluğu sayesinde profesyonel makine emniyeti bağlantılarında kullanılabilir.
GTİP Bilgileri
GTİP / HS Kodu: 85444290
Barkod Bilgileri
EAN / GTIN: 4046548083620
