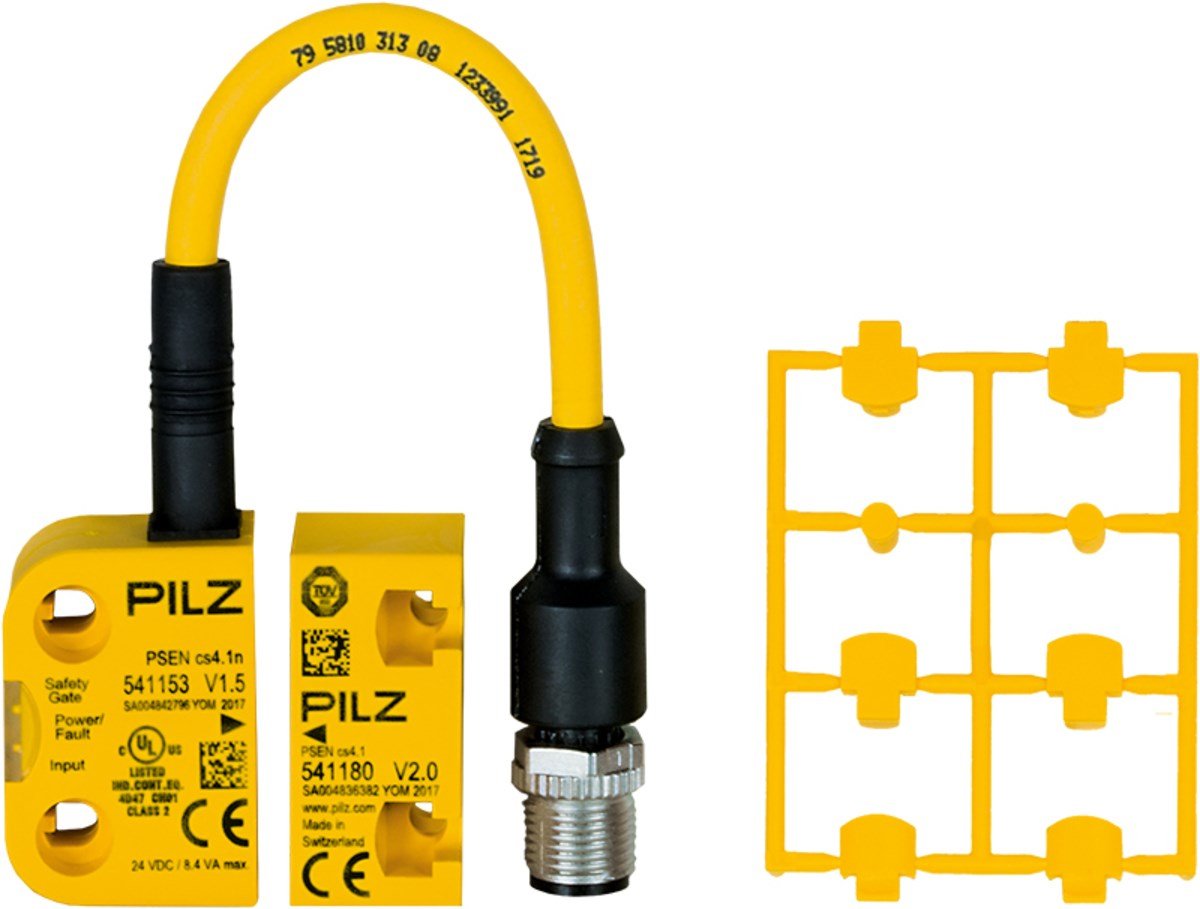

Pilz 541103 PSEN cs4.1n / PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri IP67 (541103)

Pilz 541103 PSEN cs4.1n / PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri IP67

Pilz 541103 PSEN cs4.1n / PSEN cs4.1 1 Unit, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım serisinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs4.1n / PSEN cs4.1, yüksek kodlama seviyesine sahip tam kodlanmış aktüatör ile birlikte sunulur. Ürün 2 adet OSSD emniyet çıkışı, 24 V DC besleme ve 5 pin M12 erkek konektör özelliklerine sahiptir. Anahtarlama mesafesi 11 mm, güvenli açılma mesafesi Sao 8 mm ve yeniden etkinleşme mesafesi Sar 20 mm olarak belirtilmiştir.

Pilz 541103 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder teknolojisi
• ISO 14119'a göre yüksek kodlama seviyesi
• Tam kodlanmış aktüatör
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme gerilimi
• 5 pinli M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm anahtarlama mesafesi
• Sao = 8 mm
• Sar = 20 mm
• IP67 koruma derecesi
• Teknik muhafaza verisinde IP6K9K
• Toplam 8 öğrenme işlemi
• Seri bağlantıya uygun değildir
• Kısa devre korumalı OSSD çıkışları
• Gömme montaja uygun yapı
• CE, UKCA, cULus Listed, FCC, IC, EAC ve TÜV uygunlukları

Teknik Özellikler

Yüksek Kodlama Seviyeli PSENcode Emniyet Şalteri

Pilz 541103 PSEN cs4.1n, transponder tabanlı RFID teknolojisi kullanan temassız bir emniyet şalteridir. Ürün yüksek kodlama seviyesine ve tam kodlanmış aktüatöre sahiptir. Bu yapı, yalnızca uygun şekilde eşleştirilmiş aktüatörün algılanmasına yönelik emniyet çözümü oluşturulmasına yardımcı olur.

Koruyucu kapılar, makine kapakları ve erişim noktalarının durumunu temassız şekilde izlemek için kullanılabilen PSEN cs4.1n, mekanik temaslı anahtarlara alternatif bir makine emniyeti çözümüdür.

2 OSSD Emniyet Çıkışı

Ürün üzerinde 2 adet OSSD emniyet çıkışı bulunmaktadır. Çıkışlar kısa devre korumalıdır ve uygun güvenlik kontrolörü ile birlikte makinenin emniyet durumunun değerlendirilmesine yardımcı olur.

Cihaz 24 V DC besleme gerilimi ile çalışır ve güç tüketimi 1 W DC olarak belirtilmiştir.

11 mm Anahtarlama Mesafesi

Pilz 541103 için üretici tarafından 11 mm anahtarlama mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ile aktüatörün montajı sırasında üreticinin belirlediği hizalama ve montaj mesafelerine uyulmalıdır.

5 Pin M12 Bağlantı

Elektriksel bağlantı 5 pin M12 erkek konektör üzerinden gerçekleştirilir. Ürünün bağlantı yapısında Li9Y11Y 8 x 0,14 mm² kablo özellikleri belirtilmiştir.

IP67 Koruma

PSEN cs4.1n, ürün tanımında IP67 koruma derecesine sahiptir. Pilz teknik verilerinde muhafaza için ayrıca IP6K9K değeri belirtilmektedir. Bu yüksek koruma seviyesi, ürünün zorlu endüstriyel makine ve otomasyon ortamlarında kullanılmasına olanak sağlar.

Gömme Montaj

Pilz 541103, gömme montaja uygundur. Kompakt 37 x 26 x 18 mm PBT gövde yapısı, sınırlı montaj alanlarına sahip makine ve otomasyon sistemlerinde entegrasyon kolaylığı sağlar.

8 Öğrenme İşlemi

Ürün için toplam 8 öğrenme işlemi mümkündür. Aktüatör eşleştirme ve öğrenme işlemlerinin üreticinin belirlediği güvenlik ve devreye alma prosedürlerine uygun şekilde yapılması gerekir.

Seri Bağlantı

Pilz'in teknik verilerine göre 541103 seri bağlantıya uygun değildir. Birden fazla emniyet sensörünün kullanılacağı projelerde sistem mimarisine uygun güvenlik cihazları ve bağlantı yöntemleri seçilmelidir.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Makine emniyet sistemleri

Pilz 541103 Neden Tercih Edilir?

Pilz 541103 PSEN cs4.1n / PSEN cs4.1 1 Unit, yüksek kodlama seviyeli RFID transponder teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı ve tam kodlanmış aktüatör özelliklerini kompakt bir emniyet sensöründe bir araya getirir.

11 mm anahtarlama mesafesi, Sao 8 mm, Sar 20 mm, IP67 koruma ve gömme montaj özelliği sayesinde makine kapıları, koruyucu kapaklar, robotik sistemler ve endüstriyel otomasyon uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548060812

Ürün Satış Bilgileri

Pilz 541103 PSEN cs4.1n / PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri, yüksek kodlama seviyeli transponder teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm anahtarlama mesafesi ve tam kodlanmış aktüatör ile birlikte sunulan profesyonel bir makine emniyeti çözümüdür.
