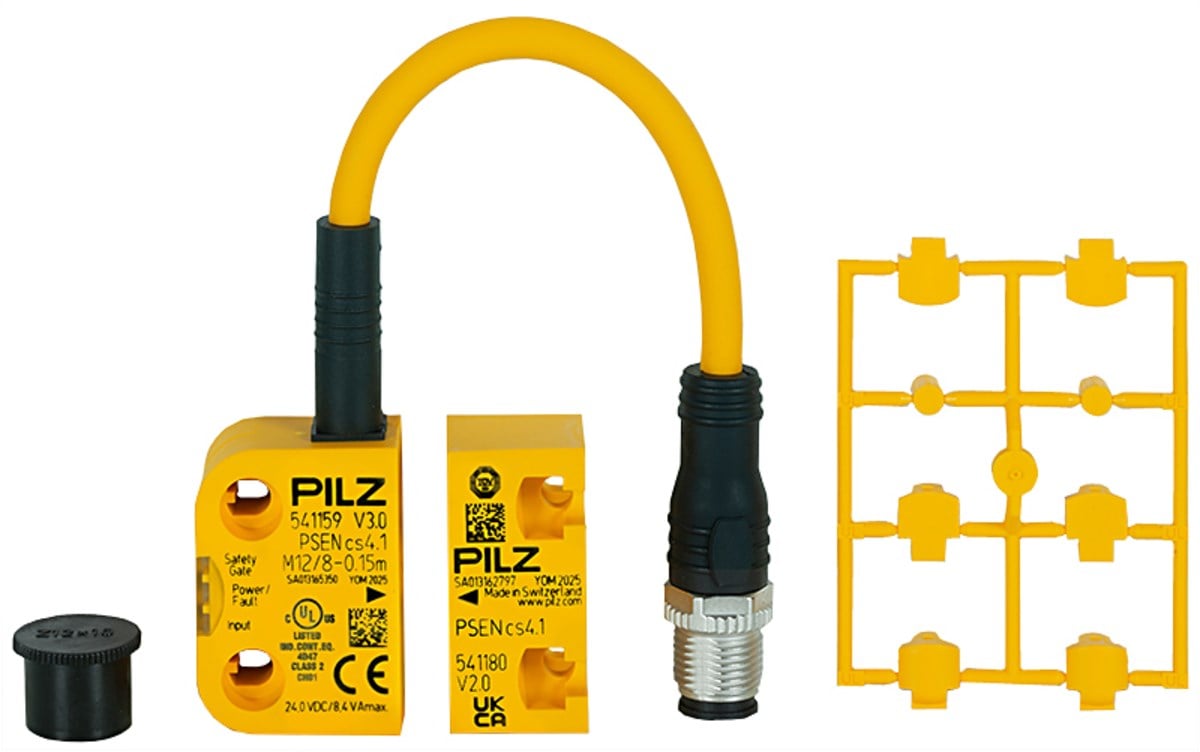

Pilz 541109 PSEN cs4.1 M12/8-0.15m PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri IP67 (541109)

Pilz 541109 PSEN cs4.1 M12/8-0.15m PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri IP67

Pilz 541109 PSEN cs4.1 M12/8-0.15m PSEN cs4.1 1 Unit, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs4.1, yüksek kodlama seviyesine ve tam kodlanmış aktüatör yapısına sahiptir. Ürün 2 adet OSSD emniyet çıkışı, 1 adet sinyal çıkışı, 24 V DC besleme, 8 pin M12 erkek konektör ve 0,15 metre bağlantı kablosu ile sunulur.

Ürün tek çalıştırma yönünde çalışır ve 11 mm anahtarlama mesafesi, Sao 8 mm ve Sar 20 mm değerlerine sahiptir. 541109 modeli seri bağlantıyı ve SDD Smart Device Diagnostics desteğini destekler. Ürün, PSEN cs4.1 aktüatör ile birlikte 1 parça kodlanmış anahtar olarak sunulur ve toplam 8 öğrenme işlemi mümkündür.

Pilz 541109 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre yüksek kodlama seviyesi
• Tam kodlanmış aktüatör
• 2 adet OSSD emniyet çıkışı
• 1 adet sinyal çıkışı
• 24 V DC besleme gerilimi
• 8 pin M12 erkek konektör
• 0,15 metre bağlantı kablosu
• Tek çalıştırma yönü
• 11 mm anahtarlama mesafesi
• Sao = 8 mm
• Sar = 20 mm
• Seri bağlantıya uygun
• SDD desteği
• Toplam 8 öğrenme işlemi
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı

Teknik Özellikler

Yüksek Kodlama Seviyeli PSENcode Emniyet Şalteri

Pilz 541109 PSEN cs4.1, transponder tabanlı RFID teknolojisine sahip temassız bir emniyet şalteridir. Yüksek kodlama seviyeli ve tam kodlanmış PSEN cs4.1 aktüatörü ile birlikte koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemeye yardımcı olur.

Temassız çalışma prensibi sayesinde mekanik temas gerektirmeden emniyet algılaması yapılabilir. Bu yapı, sık açılıp kapanan makine kapıları ve koruyucu muhafaza sistemleri için uygundur.

2 OSSD Emniyet Çıkışı

541109, iki adet OSSD emniyet çıkışına ve bir adet sinyal çıkışına sahiptir. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makinenin emniyet durumunun değerlendirilmesine yardımcı olur.

11 mm Anahtarlama Mesafesi

Üretici verilerine göre PSEN cs4.1 için 11 mm anahtarlama mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ile aktüatörün montajında üreticinin belirlediği hizalama ve mesafe koşullarına uyulmalıdır.

8 Pin M12 ve 0,15 Metre Kablo

Ürün üzerinde 8 pin M12 erkek konektör ve 0,15 metre bağlantı kablosu bulunur. Kablo tipi Li9Y11Y 8 x 0,14 mm² olup kablo döşeme sırasında minimum bükülme yarıçapı 5 x kablo çapıdır.

IP67 ve IP6K9K Koruma

Ürün tanımında IP67 koruma derecesi belirtilirken ayrıntılı teknik muhafaza verisinde IP6K9K değeri bulunmaktadır. Bu yüksek koruma seviyesi, ürünü zorlu endüstriyel makine ve otomasyon ortamlarında kullanıma uygun hale getirir.

Seri Bağlantı ve SDD Desteği

Pilz 541109, seri bağlantıya uygundur ve SDD Smart Device Diagnostics desteği sunar. Bu özellikler birden fazla emniyet sensörünün bulunduğu sistemlerde bağlantı ve teşhis işlemlerinin yönetilmesine yardımcı olur.

8 Öğrenme İşlemi

541109 için toplam 8 öğrenme işlemi mümkündür. Aktüatör eşleştirme ve öğrenme prosedürlerinin üreticinin güvenlik ve devreye alma talimatlarına uygun şekilde gerçekleştirilmesi gerekir.

Kompakt Gövde ve Gömme Montaj

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makinelerde kullanım için uygundur. Sensör gömme montaja uygundur ve montaj sırasında üretici talimatları dikkate alınmalıdır.

122-128 kHz Transponder Teknolojisi

PSEN cs4.1, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ve aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Makine emniyet sistemleri

Pilz 541109 Neden Tercih Edilir?

Pilz 541109 PSEN cs4.1 M12/8-0.15m/PSEN cs4.1 1 Unit, yüksek kodlama seviyeli RFID teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 8 pin M12 bağlantı, 0,15 metre kablo, 11 mm anahtarlama mesafesi, IP67 ürün koruması, IP6K9K muhafaza koruması, SDD ve seri bağlantı özelliklerini bir araya getirir.

Tam kodlanmış aktüatör ile birlikte 1 parça kodlanmış anahtar olarak sunulan ürün; kompakt PBT gövdesi, gömme montaj özelliği ve 8 öğrenme işlemi desteğiyle profesyonel makine emniyeti uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548065695

Ürün Satış Bilgileri

Pilz 541109 PSEN cs4.1 M12/8-0.15m/PSEN cs4.1 1 Unit, 2 OSSD çıkışlı, 24 V DC beslemeli, 8 pin M12 erkek konektörlü, 0,15 metre kablolu ve yüksek kodlama seviyeli RFID temassız emniyet şalteridir. 11 mm anahtarlama mesafesi, IP67/IP6K9K koruma, SDD, seri bağlantı ve tam kodlanmış aktüatör ile makine emniyeti uygulamalarında kullanılabilir.
