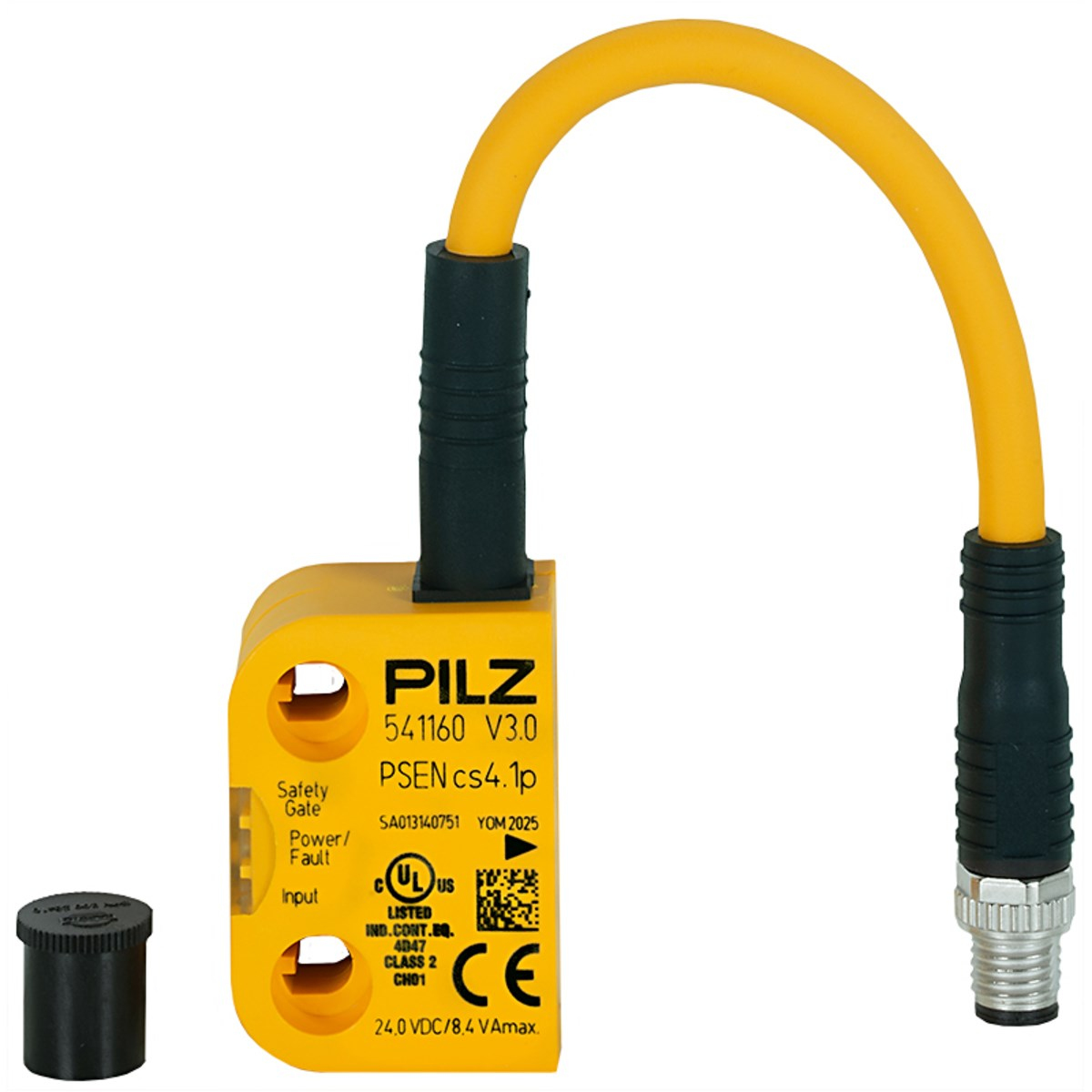

Pilz 541160 PSEN cs4.1p 1switch RFID Kodlu Emniyet Şalteri IP67 (541160)

Pilz 541160 PSEN cs4.1p 1switch RFID Kodlu Emniyet Şalteri IP67

Pilz 541160 PSEN cs4.1p 1switch, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere tasarlanmıştır.

PSEN cs4.1p 1switch, 2 adet OSSD emniyet çıkışı, 1 adet sinyal çıkışı, 24 V DC besleme ve 8 pin M8 erkek konektör özelliklerine sahiptir. Tek çalıştırma yönünde kullanılan ürünün tipik çalışma mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

Ürün 1 adet sensör olarak sunulur ve tam kodlanmış RFID aktüatör ile birlikte kullanılmalıdır. Pilz'in ürün verilerinde seri bağlantıya uygun olduğu ve maksimum 8 öğrenme işlemi desteklediği belirtilmektedir.

Pilz 541160 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör prensibi
• ISO 14119'a göre yüksek kodlama seviyesi
• Tam kodlanmış aktüatör ile kullanım
• 2 adet OSSD emniyet çıkışı
• 1 adet sinyal çıkışı
• 24 V DC besleme gerilimi
• 8 pin M8 erkek konektör
• Tek çalıştırma yönü
• Tipik çalışma mesafesi 11 mm
• Sao = 8 mm
• Sar = 20 mm
• Maksimum 8 öğrenme işlemi
• Seri bağlantıya uygun
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı

Teknik Özellikler

Yüksek Kodlama Seviyeli PSENcode Emniyet Şalteri

Pilz 541160 PSEN cs4.1p, transponder tabanlı RFID teknolojisi kullanan temassız bir emniyet şalteridir. Yüksek kodlama seviyesine sahip ürün, tam kodlanmış uygun RFID aktüatör ile birlikte koruyucu kapıların ve makine kapaklarının emniyet durumunun izlenmesine yardımcı olur.

Temassız çalışma prensibi sayesinde mekanik temas gerektirmeden emniyet algılaması yapılabilir. Bu özellik, sık açılıp kapanan makine koruyucu kapıları ve muhafaza sistemlerinde avantaj sağlar.

2 OSSD Emniyet Çıkışı

541160, iki adet OSSD emniyet çıkışı ve bir adet sinyal çıkışı sunar. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makinenin emniyet durumunun değerlendirilmesine yardımcı olur.

11 mm Tipik Çalışma Mesafesi

Üretici verilerine göre PSEN cs4.1p için 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatörün montajında üreticinin hizalama ve mesafe talimatlarına uyulmalıdır.

8 Pin M8 Bağlantı

Elektrik bağlantısı 8 pinli M8 erkek konektör üzerinden yapılır. Bağlantı için belirtilen kablo yapısı Li9Y11Y 8 x 0,14 mm² olup kablo döşeme sırasında minimum bükülme yarıçapı 5 x kablo çapıdır.

IP67 ve IP6K9K Koruma

Ürünün ana ürün tanımında IP67 koruma derecesi belirtilmektedir. Ayrıntılı teknik muhafaza verisinde ise IP6K9K değeri yer almaktadır. Bu yapı, zorlu endüstriyel ortamlar için yüksek koruma seviyesi sağlar.

Seri Bağlantı

Pilz 541160, seri bağlantıya uygundur. Birden fazla emniyet sensörünün bulunduğu sistemlerde uygun güvenlik mimarisi içerisinde seri bağlantı kullanılabilir.

8 Öğrenme İşlemi

PSEN cs4.1p için maksimum 8 öğrenme işlemi desteklenir. Aktüatör eşleştirme ve öğrenme işlemlerinin üreticinin devreye alma talimatlarına uygun şekilde gerçekleştirilmesi gerekir.

Gömme Montaj ve Kompakt Gövde

37 x 26 x 18 mm ölçülerindeki kompakt PBT gövde, sınırlı montaj alanlarına sahip makine ve otomasyon sistemlerinde kullanım kolaylığı sağlar. Sensör gömme montaja uygundur.

Aktüatör Gereksinimi

Pilz 541160 PSEN cs4.1p 1switch, ürün olarak 1 adet sensör şeklinde sunulur ve çalışması için uygun tam kodlanmış RFID aktüatör gerektirir. Pilz ürün verilerinde zorunlu operasyon aksesuarları ayrıca belirtilmektedir. Sipariş sırasında sensör ve uyumlu aktüatörün birlikte değerlendirilmesi önemlidir.

122-128 kHz Transponder Teknolojisi

PSEN cs4.1p, 122-128 kHz çalışma frekansına sahip transponder teknolojisini kullanır. Sensör ile aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Makine emniyet sistemleri

Pilz 541160 Neden Tercih Edilir?

Pilz 541160 PSEN cs4.1p 1switch, yüksek kodlama seviyeli RFID teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 8 pin M8 bağlantı, 11 mm tipik çalışma mesafesi, IP67 koruma, seri bağlantı ve maksimum 8 öğrenme işlemini bir araya getirir.

Kompakt PBT gövde, gömme montaj özelliği ve temassız çalışma prensibi sayesinde makine koruyucu kapıları, emniyet kapakları, robotik hücreler ve endüstriyel otomasyon sistemlerinde profesyonel bir emniyet çözümü sunar.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548067149

Ürün Satış Bilgileri

Pilz 541160 PSEN cs4.1p 1switch, yüksek kodlama seviyeli RFID transponder teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 8 pin M8 erkek konektör, 11 mm tipik çalışma mesafesi, IP67 ürün koruması ve IP6K9K muhafaza korumasına sahip profesyonel bir temassız emniyet şalteridir.
