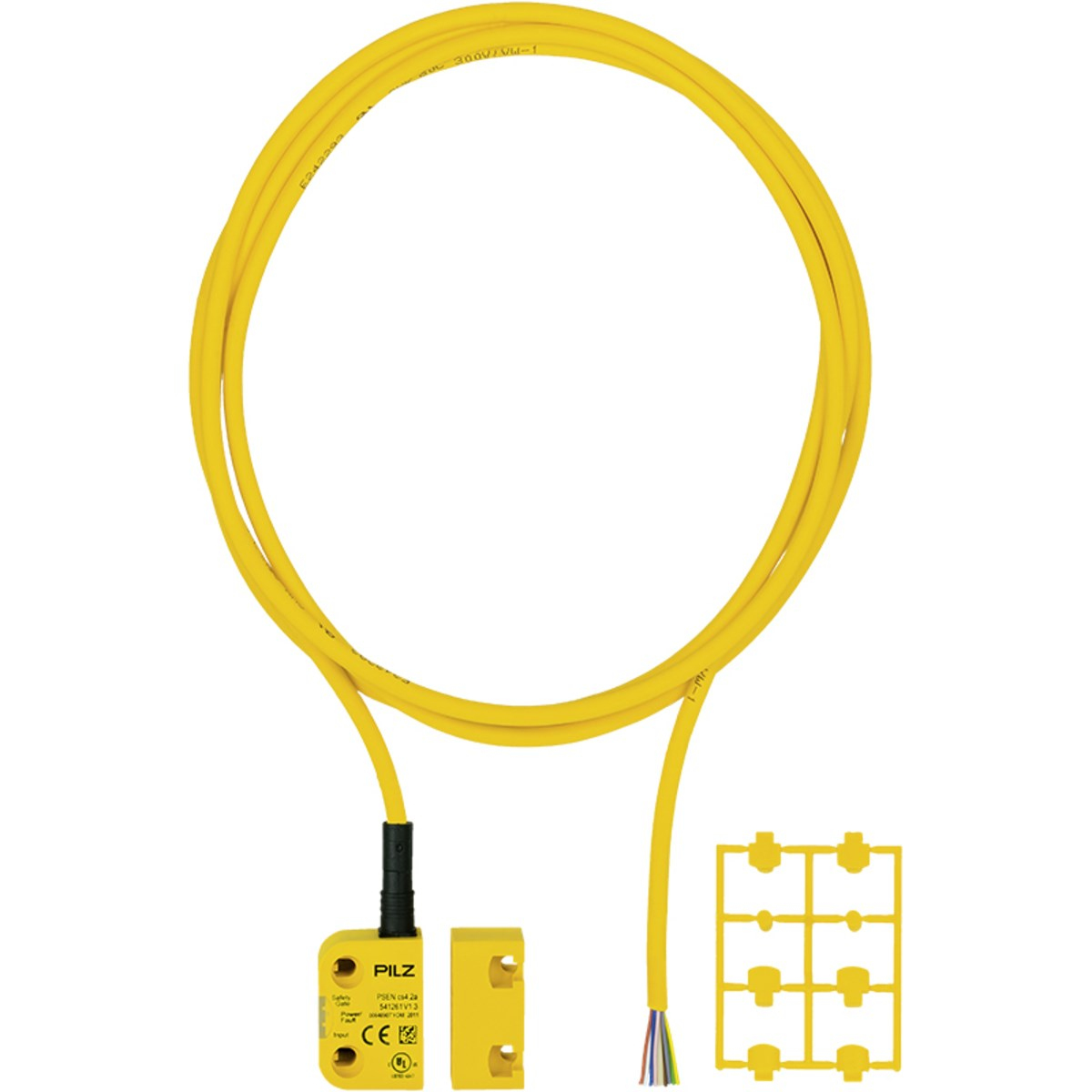

Pilz 541211 PSEN cs4.2a / PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri IP6K9K
Pilz 541211 PSEN cs4.2a / PSEN cs4.1 1 Unit, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisiyle çalışır ve makine emniyet sistemlerine entegre edilmek üzere tasarlanmıştır.
PSEN cs4.2a / PSEN cs4.1, 2 adet OSSD emniyet çıkışı, 1 adet sinyal çıkışı, 24 V DC besleme ve 5 metre bağlantı kablosu ile sunulur. Tek çalıştırma yönüne sahip ürün; 11 mm anahtarlama mesafesi, Sao 8 mm, Sar 20 mm, SDD desteği ve IP6K9K muhafaza koruması özelliklerine sahiptir.
Ürün, PSEN cs4.1 aktüatör ile birlikte 1 adet benzersiz şekilde tam kodlanmış ünite olarak sunulur. Yüksek kodlama seviyesine sahip transponder teknolojisi, makine emniyet uygulamalarında koruyucu cihazların güvenilir şekilde izlenmesine yardımcı olur.
Pilz 541211 Özellikleri
- Temassız RFID kodlu emniyet şalteri
- PSENcode kompakt tasarım
- Transponder sensör teknolojisi
- ISO 14119'a göre yüksek kodlama seviyesi
- Benzersiz tam kodlanmış aktüatör
- 2 adet OSSD emniyet çıkışı
- 1 adet sinyal çıkışı
- 24 V DC besleme gerilimi
- 5 metre bağlantı kablosu
- 5 metre Li9Y11Y 8 x 0,14 mm² kablo
- Tek çalıştırma yönü
- 11 mm anahtarlama mesafesi
- Sao = 8 mm
- Sar = 20 mm
- SDD desteği
- IP6K9K koruma derecesi
- Seri bağlantıya uygun
- Gömme montaja uygun
- Kısa devre korumalı OSSD çıkışları
- 122-128 kHz transponder çalışma frekansı
Teknik Özellikler
| Marka |
Pilz |
| Ürün No |
541211 |
| Model |
PSEN cs4.2a / PSEN cs4.1 1 Unit |
| Ürün Tipi |
RFID Kodlu Temassız Emniyet Şalteri |
| Seri |
PSENcode |
| Sensör Prensibi |
Transponder |
| ISO 14119 Kodlama Seviyesi |
Yüksek |
| Aktüatör Kodlaması |
Benzersiz ve Tam Kodlanmış |
| Besleme Gerilimi |
24 V DC |
| Güç Tüketimi |
1 W DC |
| Giriş Sayısı |
2 |
| OSSD Çıkışları |
2 |
| Sinyal Çıkışı |
1 |
| Kısa Devre Koruması |
Evet |
| Kullanım Kategorisi |
DC-12 |
| Bağlantı |
5 Metre Kablo |
| Kablo Tipi |
Li9Y11Y 8 x 0,14 mm² |
| Bükülme Yarıçapı |
5 x Kablo Çapı |
| Çalışma Yönü |
Tek Yön |
| Anahtarlama Mesafesi |
11 mm |
| Sao |
8 mm |
| Sar |
20 mm |
| Koruma Derecesi |
IP6K9K |
| EN 60947-5-3 Sınıfı |
PDDB |
| Seri Bağlantı |
Evet |
| SDD Desteği |
Evet |
| Aktüatör |
PSEN cs4.1 |
| Gömme Montaj |
Evet, Montaj Talimatına Uygun |
| Gövde Malzemesi |
PBT |
| Yükseklik |
37 mm |
| Genişlik |
26 mm |
| Derinlik |
18 mm |
| Net Ağırlık |
215 g |
| Brüt Ağırlık |
275 g |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| 2000 m'de Maksimum Sıcaklık |
+70 °C |
| Maksimum Çalışma Yüksekliği |
4000 m |
| Bağıl Nem |
%93 RH @ 40 °C |
| Şok Dayanımı |
30 g |
| Aşırı Gerilim Kategorisi |
III |
| Kirlenme Derecesi |
3 |
| Çalışma Frekansı |
122-128 kHz |
| Standartlar |
EN 60947-5-2 / EN 60947-5-3 |
Yüksek Kodlama Seviyeli PSENcode Emniyet Şalteri
Pilz 541211 PSEN cs4.2a, transponder teknolojili temassız RFID emniyet şalteridir. Yüksek kodlama seviyeli ve benzersiz şekilde tam kodlanmış PSEN cs4.1 aktüatör ile birlikte çalışır. Bu yapı, koruyucu kapı ve kapakların emniyet durumunun güvenilir biçimde izlenmesine yardımcı olur.
Ürün, mekanik temas gerektirmeden çalıştığı için sık açılıp kapanan makine kapıları, koruyucu muhafazalar ve erişim noktalarında kullanılabilir.
2 OSSD Emniyet Çıkışı
541211, iki adet OSSD emniyet çıkışına ve bir adet sinyal çıkışına sahiptir. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrol sistemleriyle birlikte emniyet fonksiyonlarının izlenmesine yardımcı olur.
11 mm Anahtarlama Mesafesi
PSEN cs4.2a için 11 mm anahtarlama mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatör montajı sırasında üreticinin belirlediği hizalama ve mesafe koşullarına uyulmalıdır.
5 Metre Bağlantı Kablosu
Ürün, doğrudan bağlı 5 metre kablo ile sunulur. Kablo tipi Li9Y11Y 8 x 0,14 mm² olarak belirtilmiştir. Bu yapı, saha bağlantılarında uzun kablo ihtiyacı bulunan makine ve otomasyon sistemlerinde kullanım kolaylığı sağlar.
IP6K9K Koruma
IP6K9K koruma derecesi, PSEN cs4.2a'nın zorlu endüstriyel çalışma ortamlarında kullanılmasına uygun yüksek bir koruma seviyesi sunar. PBT muhafaza, makine ve otomasyon uygulamalarında kompakt ve dayanıklı bir yapı sağlar.
Seri Bağlantı ve SDD Desteği
Pilz 541211, seri bağlantıya uygundur ve SDD Smart Device Diagnostics desteğine sahiptir. Bu özellikler, çoklu emniyet cihazlarının kullanıldığı sistemlerde bağlantı ve teşhis işlemlerinin yönetilmesine yardımcı olur.
Kompakt ve Gömme Montaja Uygun Tasarım
37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makinelerde entegrasyon kolaylığı sağlar. Sensör gömme montaja uygundur; montaj işlemi üreticinin montaj talimatlarına göre gerçekleştirilmelidir.
122-128 kHz Transponder Teknolojisi
PSEN cs4.2a, 122-128 kHz çalışma frekansında çalışan transponder teknolojisini kullanır. Sensör ve aktüatör arasındaki temassız iletişim, koruyucu cihazın konumunun güvenlik sistemi tarafından değerlendirilmesine yardımcı olur.
Kullanım Alanları
- Makine koruyucu kapıları
- Emniyet kapakları
- Koruyucu muhafaza sistemleri
- Makine erişim noktaları
- Robotik hücreler
- Otomasyon makineleri
- Endüstriyel üretim hatları
- Montaj makineleri
- Pres ve işleme makineleri
- Konveyör ve transfer sistemleri
- Makine emniyet sistemleri
Pilz 541211 Neden Tercih Edilir?
Pilz 541211 PSEN cs4.2a / PSEN cs4.1 1 Unit, yüksek kodlama seviyeli RFID teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 5 metre kablo, 11 mm anahtarlama mesafesi, IP6K9K koruma, SDD ve seri bağlantı özelliklerini bir araya getirir.
Benzersiz şekilde tam kodlanmış PSEN cs4.1 aktüatör ile birlikte 1 unit olarak sunulması, ürünün uyumlu sensör-aktüatör kombinasyonunu tek paket içerisinde sağlamasına yardımcı olur.
GTİP Bilgileri
GTİP / HS Kodu: 85365019
Barkod Bilgileri
EAN / GTIN: 4046548067170
Ürün Satış Bilgileri
| Pilz Ürün Numarası |
541211 |
| GTIN |
4046548067170 |
| ECLASS |
27274601 |
| ETIM |
EC002592 |
| UNSPSC |
39122205 |
| Gümrük Tarife Türü |
TARIC |
| Ambalaj Birimi |
1 Adet |
| Paket İçeriği |
1 Adet Tam Kodlanmış Emniyet Şalteri + Aktüatör |
Pilz 541211 PSEN cs4.2a / PSEN cs4.1 1 Unit RFID Kodlu Emniyet Şalteri, yüksek kodlama seviyeli transponder teknolojisi, 2 OSSD çıkışı, 24 V DC besleme, 5 metre bağlantı kablosu, 11 mm anahtarlama mesafesi ve IP6K9K koruma özellikleriyle profesyonel makine emniyeti uygulamalarına yönelik geliştirilmiştir.
