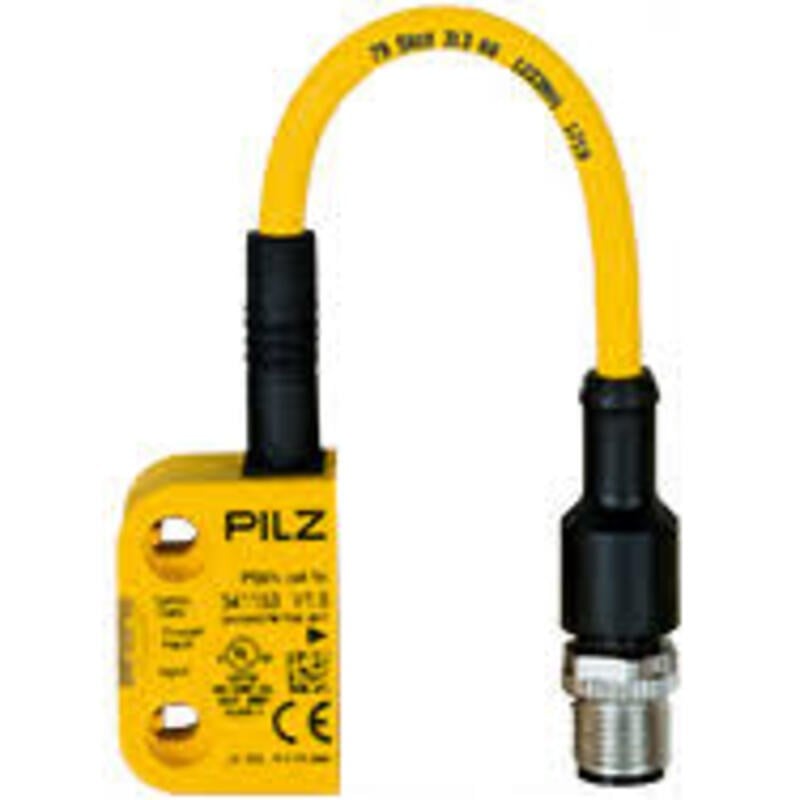

Pilz 541253 PSEN cs4.2n 1switch RFID Kodlu Emniyet Şalteri IP67 (541253)

Pilz 541253 PSEN cs4.2n 1switch RFID Kodlu Emniyet Şalteri IP67

Pilz 541253 PSEN cs4.2n 1switch, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs4.2n 1switch, yüksek kodlama seviyesine ve benzersiz tam kodlanmış transponder yapısına sahiptir. Ürün 2 adet OSSD emniyet çıkışı, 24 V DC besleme ve 5 pin M12 erkek konektör özelliklerine sahiptir. Tek çalıştırma yönünde kullanılan sensörün tipik çalışma mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

541253 modeli 1 adet sensör olarak sunulur. Uygulamanın tamamlanması için uygun PSEN cs4.x RFID aktüatörü ayrıca kullanılmalıdır. Pilz'in resmi ürün sayfasında PSEN cs4.1 aktüatör, ürün no 541180, zorunlu operasyon aksesuarları arasında gösterilmektedir.

Pilz 541253 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre yüksek kodlama seviyesi
• Benzersiz tam kodlanmış transponder
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme gerilimi
• 5 pin M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm tipik çalışma mesafesi
• Sao = 8 mm
• Sar = 20 mm
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Seri bağlantıya uygun değildir
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı
• 1 adet sensör
• Uygun PSEN cs4.x aktüatör ayrıca kullanılır

Teknik Özellikler

Yüksek Kodlama Seviyeli PSENcode Emniyet Şalteri

Pilz 541253 PSEN cs4.2n 1switch, yüksek kodlama seviyeli transponder teknolojisine sahip temassız RFID emniyet şalteridir. Benzersiz ve tam kodlanmış transponder yapısı, uygun PSEN cs4.x aktüatörü ile birlikte koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunun izlenmesine yardımcı olur.

Temassız çalışma prensibi sayesinde mekanik temas gerektirmeden emniyet algılaması yapılır. Bu nedenle makine koruyucu kapıları ve kapakları gibi sık açılıp kapanan erişim noktalarında kullanılabilir.

2 OSSD Emniyet Çıkışı

541253, iki adet OSSD emniyet çıkışına sahiptir. Çıkışlar kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makinenin emniyet durumunun değerlendirilmesine yardımcı olur.

11 mm Tipik Çalışma Mesafesi

PSEN cs4.2n için 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatör montajında üreticinin belirlediği hizalama ve mesafe koşullarına uyulmalıdır.

5 Pin M12 Bağlantı

541253 modelinde 5 pin M12 erkek konektör bulunur. Kablo yapısı Li9Y11Y 8 x 0,14 mm² olarak belirtilmiş olup kablo döşeme bükülme yarıçapı 5 x kablo çapıdır.

IP67 ve IP6K9K Koruma

Ürün tanımında IP67 koruma derecesi belirtilmekte, ayrıntılı teknik verilerde ise muhafaza koruması IP6K9K olarak yer almaktadır. Bu yüksek koruma seviyesi, ürünün zorlu endüstriyel çalışma koşullarında kullanılmasını destekler.

Seri Bağlantı Kullanılamaz

Pilz'in resmi teknik verilerinde 541253 seri bağlantıya uygun değildir olarak belirtilmiştir. Birden fazla emniyet cihazının kullanılacağı uygulamalarda sistem mimarisi buna göre tasarlanmalıdır.

Gömme Montaj ve Kompakt Gövde

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarında kullanım için uygundur. Sensör gömme montaja uygundur; montaj sırasında üretici montaj talimatları dikkate alınmalıdır.

Uyumlu PSEN cs4.1 Aktüatör

541253 modeli sensör olarak sunulur ve çalışması için uygun bir RFID aktüatör gerekir. Pilz'in resmi ürün sayfasında PSEN cs4.1 1 actuator, ürün no 541180, PSEN cs4.x emniyet şalteri için zorunlu operasyon aksesuarı olarak listelenmektedir.

122-128 kHz Transponder Teknolojisi

PSEN cs4.2n, 122-128 kHz çalışma frekansına sahip transponder teknolojisini kullanır. Sensör ile uygun aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Makine emniyet sistemleri

Pilz 541253 Neden Tercih Edilir?

Pilz 541253 PSEN cs4.2n 1switch, yüksek kodlama seviyeli RFID transponder teknolojisi, 2 OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm tipik çalışma mesafesi ve IP67/IP6K9K koruma özelliklerini kompakt bir sensörde bir araya getirir.

Benzersiz tam kodlanmış transponder yapısı, PBT gövdesi ve gömme montaj özelliği sayesinde makine koruyucu kapıları, emniyet kapakları ve endüstriyel otomasyon uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548068160

Ürün Satış Bilgileri

Pilz 541253 PSEN cs4.2n 1switch, yüksek kodlama seviyeli RFID transponder teknolojisine sahip, 2 OSSD emniyet çıkışlı, 24 V DC beslemeli ve 5 pin M12 erkek konektörlü temassız emniyet şalteridir. 11 mm tipik çalışma mesafesi, IP67/IP6K9K koruma ve kompakt tasarımıyla makine emniyeti ve endüstriyel otomasyon uygulamalarında kullanılabilir.
