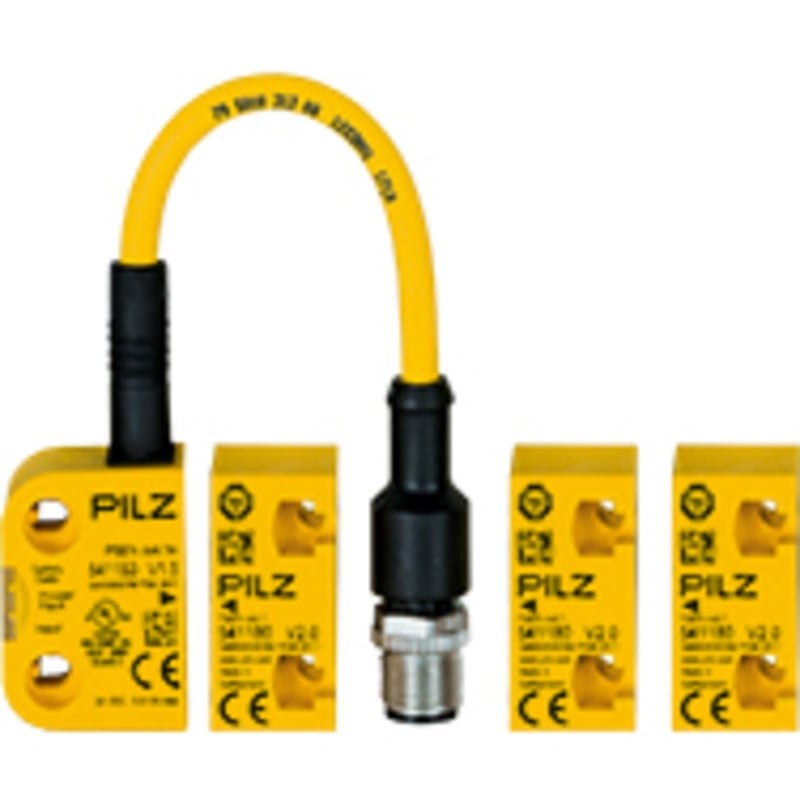

Pilz 541303 PSEN cs3.19n / PSEN cs3.19 1sw 3 Aktüatörlü RFID Kodlu Emniyet Şalteri IP67 (541303)

Pilz 541303 PSEN cs3.19n / PSEN cs3.19 1sw 3 Aktüatörlü RFID Kodlu Emniyet Şalteri IP67

Pilz 541303 PSEN cs3.19n / PSEN cs3.19 1sw 3actuators, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs3.19n / PSEN cs3.19, 2 adet OSSD emniyet çıkışına, 24 V DC beslemeye ve 5 pin M12 erkek konektöre sahiptir. Tek çalıştırma yönünde çalışan ürünün tipik çalışma mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

Ürün, 3 aktüatörlü kodlanmış anahtar olarak sunulur. Bu yapı, aynı emniyet sensörünün tanımlı bir uygulama kapsamında üç aktüatörle kullanılmasına olanak sağlayan ürün konfigürasyonudur. Üretici verilerinde ISO 14119'a göre kodlama seviyesi düşük olarak belirtilmiştir.

Pilz 541303 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre düşük kodlama seviyesi
• Kodlanmış transponder
• 3 aktüatörlü ürün konfigürasyonu
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme
• 5 pin M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm tipik çalışma mesafesi
• Sao = 8 mm
• Sar = 20 mm
• Seri bağlantıya uygun değildir
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı
• PBT muhafaza

Teknik Özellikler

Üç Aktüatörlü PSENcode Emniyet Şalteri

Pilz 541303 PSEN cs3.19n / PSEN cs3.19, transponder tabanlı RFID teknolojisine sahip temassız emniyet şalteridir. Ürün, üç aktüatörlü kodlanmış anahtar konfigürasyonuyla sunulur ve farklı koruyucu kapı veya erişim noktalarının emniyet durumunun izlenmesine yönelik çözüm sağlar.

Bu modelde ISO 14119'a göre düşük kodlama seviyesi belirtilmiştir. Sensör ve PSEN cs3.19 aktüatörleri arasındaki RFID iletişimi mekanik temas olmadan gerçekleştirilir.

2 OSSD Emniyet Çıkışı

541303, iki adet OSSD emniyet çıkışına sahiptir. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörüyle birlikte koruyucu cihazların emniyet durumunun değerlendirilmesine yardımcı olur.

5 Pin M12 Bağlantı

Elektrik bağlantısı 5 pin M12 erkek konektör üzerinden gerçekleştirilir. Ürün için belirtilen kablo yapısı Li9Y11Y 8 x 0,14 mm²'dir. Kablo döşeme sırasında minimum bükülme yarıçapı 5 x kablo çapıdır.

11 mm Tipik Çalışma Mesafesi

Pilz 541303 için 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatörlerin montajında üreticinin hizalama ve mesafe talimatlarına uyulmalıdır.

IP67 ve IP6K9K Koruma

Ürün açıklamasında IP67 koruma derecesi bulunurken ayrıntılı teknik verilerde muhafaza koruması IP6K9K olarak belirtilmektedir. Bu yüksek koruma seviyesi, zorlu endüstriyel makine ve otomasyon ortamlarında kullanım için uygundur.

Seri Bağlantı

Üretici teknik verilerine göre 541303 seri bağlantıya uygun değildir. Birden fazla emniyet cihazının kullanılacağı sistemlerde güvenlik mimarisinin bu özelliğe göre planlanması gerekir.

Gömme Montaj ve Kompakt Tasarım

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makine ve otomasyon sistemlerinde kullanım için uygundur. Sensör gömme montaja uygundur; montaj sırasında üreticinin montaj talimatlarına uyulmalıdır.

122-128 kHz Transponder Teknolojisi

PSEN cs3.19, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ve aktüatörler arasındaki temassız RFID iletişimi, koruyucu cihazların emniyet durumunun izlenmesine yardımcı olur.

Kullanım Alanları

• Birden fazla koruyucu kapıya sahip makineler
• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri

Pilz 541303 Neden Tercih Edilir?

Pilz 541303 PSEN cs3.19n / PSEN cs3.19 1sw / 3actuators, iki OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm tipik çalışma mesafesi ve üç aktüatörlü kodlanmış yapı özelliklerini bir araya getirir.

IP67 ürün koruması, IP6K9K muhafaza koruması, kompakt PBT gövde ve gömme montaj desteği sayesinde çoklu koruyucu kapı veya erişim noktalarının bulunduğu makine emniyeti uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85389099

Barkod Bilgileri

EAN / GTIN: 4046548070705

Ürün Satış Bilgileri

Pilz 541303 PSEN cs3.19n / PSEN cs3.19 1sw / 3actuators, iki OSSD emniyet çıkışlı, 24 V DC beslemeli, 5 pin M12 bağlantılı, üç aktüatörlü kodlanmış RFID temassız emniyet şalteridir. 11 mm tipik çalışma mesafesi, IP67/IP6K9K koruma ve kompakt PBT gövdesiyle profesyonel makine emniyeti uygulamalarında kullanılabilir.
