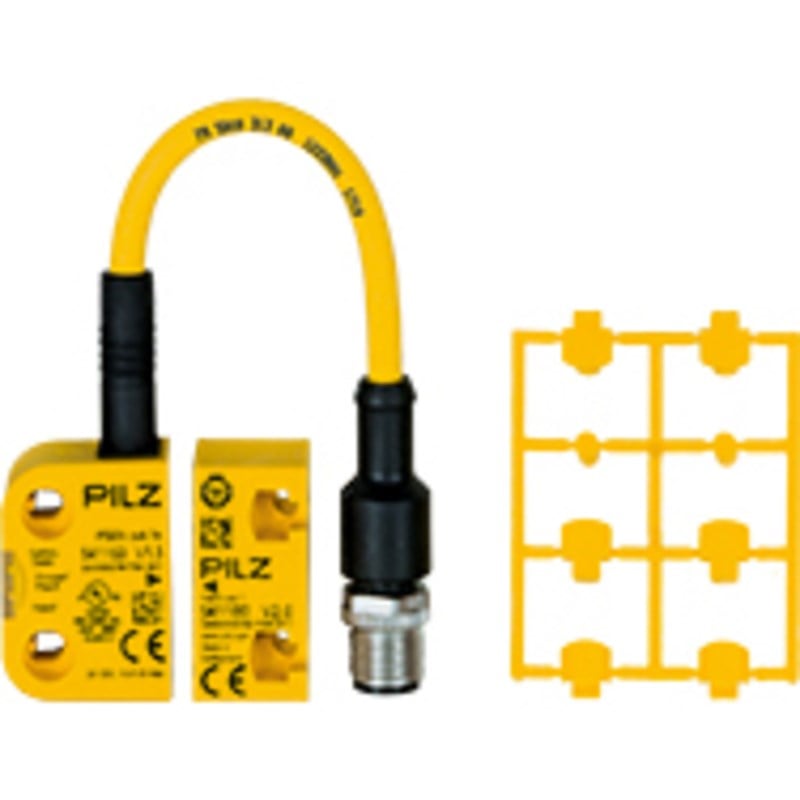

Pilz 541304 PSEN cs3.19n / PSEN cs3.19 1sw OSSD1&2 RFID Kodlu Emniyet Şalteri IP67 (541304)

Pilz 541304 PSEN cs3.19n / PSEN cs3.19 1sw OSSD1&2 RFID Kodlu Emniyet Şalteri IP67

Pilz 541304 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1&2, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisiyle çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs3.19, 2 adet OSSD emniyet çıkışına, 24 V DC beslemeye ve 5 pin M12 erkek konektöre sahiptir. Tek çalıştırma yönünde kullanılan ürünün tipik çalışma mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

541304 modeli, üretici tarafından OSSD1 ve OSSD2 için 1 adet aktüatörlü kodlanmış anahtar olarak sunulmaktadır. Ürün, uygun PSEN cs3.19 aktüatörü ile birlikte kullanılmak üzere tasarlanmıştır ve seri bağlantıya uygun değildir.

Pilz 541304 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre düşük kodlama seviyesi
• Kodlanmış transponder
• OSSD1 ve OSSD2 uygulaması
• 1 adet aktüatörlü ürün konfigürasyonu
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme gerilimi
• 5 pin M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm tipik çalışma mesafesi
• Sao = 8 mm
• Sar = 20 mm
• Seri bağlantıya uygun değildir
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı

Teknik Özellikler

OSSD1 ve OSSD2 Aktüatörlü PSENcode Emniyet Şalteri

Pilz 541304 PSEN cs3.19n / PSEN cs3.19, transponder tabanlı RFID teknolojisine sahip temassız bir emniyet şalteridir. Üretici ürün tanımında bu model, OSSD1 ve OSSD2 için 1 aktüatörlü kodlanmış anahtar olarak belirtilmiştir.

Bu yapı, uygun PSEN cs3.19 aktüatörü ile birlikte koruyucu kapıların, makine kapaklarının ve erişim noktalarının emniyet durumunun izlenmesine yardımcı olur. ISO 14119'a göre kodlama seviyesi düşük olarak belirtilmiştir.

2 OSSD Emniyet Çıkışı

541304, iki adet OSSD emniyet çıkışına sahiptir. Çıkışlar kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makine emniyet fonksiyonlarının izlenmesine yardımcı olur.

5 Pin M12 Bağlantı

Elektrik bağlantısı 5 pin M12 erkek konektör üzerinden gerçekleştirilir. Üretici tarafından belirtilen bağlantı yapısı, makine emniyet sistemlerinde uygun saha kablolamasıyla kullanılmak üzere tasarlanmıştır.

11 mm Tipik Çalışma Mesafesi

PSEN cs3.19 için 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatör montajında üreticinin belirlediği hizalama ve montaj koşullarına uyulmalıdır.

IP67 ve IP6K9K Koruma

Ürün tanımında IP67 koruma derecesi bulunurken ayrıntılı teknik verilerde muhafaza koruması IP6K9K olarak belirtilmektedir. Bu koruma özellikleri, ürünün zorlu endüstriyel makine ve otomasyon ortamlarında kullanımını destekler.

Seri Bağlantı Yok

Pilz'in resmi teknik verilerine göre 541304 seri bağlantıya uygun değildir. Birden fazla emniyet cihazının kullanıldığı sistemlerde güvenlik mimarisinin bu özellik dikkate alınarak planlanması gerekir.

Gömme Montaj ve Kompakt Tasarım

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makine ve otomasyon sistemlerinde kullanım için uygundur. Sensör gömme montaja uygundur ve montaj sırasında üretici montaj talimatlarına uyulmalıdır.

122-128 kHz Transponder Teknolojisi

PSEN cs3.19, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ve aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

1 Aktüatörlü Kodlanmış Yapı

541304 modelinin ayırt edici özelliği, üretici tarafından OSSD1 ve OSSD2 için 1 adet aktüatörlü kodlanmış anahtar olarak tanımlanmasıdır. Bu yapı, iki OSSD emniyet çıkışının bulunduğu makine emniyet uygulamalarında kullanılır.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri

Pilz 541304 Neden Tercih Edilir?

Pilz 541304 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1&2, iki OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm tipik çalışma mesafesi, IP67 ürün koruması ve IP6K9K muhafaza korumasını bir araya getirir.

OSSD1 ve OSSD2 için 1 aktüatörlü kodlanmış yapı, kompakt PBT gövde ve gömme montaj desteği sayesinde profesyonel makine emniyeti ve endüstriyel otomasyon uygulamalarında kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548071023

Ürün Satış Bilgileri

Pilz 541304 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1&2, 2 OSSD çıkışlı, 24 V DC beslemeli, 5 pin M12 erkek konektörlü, 11 mm tipik çalışma mesafesine sahip RFID kodlu temassız emniyet şalteridir. OSSD1 ve OSSD2 için 1 aktüatörlü kodlanmış yapı, IP67/IP6K9K koruma ve kompakt PBT gövdesiyle profesyonel makine emniyeti uygulamalarında kullanılabilir.
