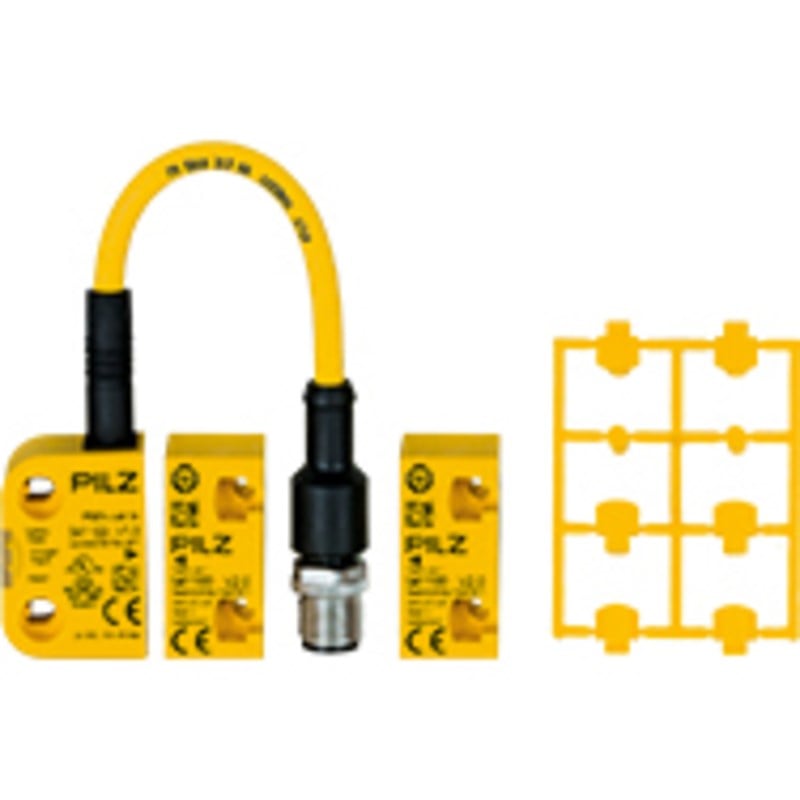

Pilz 541305 PSEN cs3.19n / PSEN cs3.19 1sw OSSD1 OSSD2 RFID Kodlu Emniyet Şalteri IP67 (541305)

Pilz 541305 PSEN cs3.19n / PSEN cs3.19 1sw OSSD1 OSSD2 RFID Kodlu Emniyet Şalteri IP67

Pilz 541305 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1+OSSD2, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisiyle çalışır ve makine emniyet sistemlerine entegre edilmek üzere tasarlanmıştır.

PSEN cs3.19, 2 adet OSSD emniyet çıkışına, 24 V DC beslemeye ve 5 pin M12 erkek konektöre sahiptir. Tek çalıştırma yönünde kullanılan ürünün tipik çalışma mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

541305 modeli, üretici tarafından OSSD1 ve OSSD2 için iki aktüatörlü kodlanmış anahtar olarak sunulmaktadır. Bu ürün, uygun PSEN cs3.19 aktüatörleri ile birlikte kullanılır ve seri bağlantıyı desteklemez.

Pilz 541305 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre düşük kodlama seviyesi
• Kodlanmış transponder
• OSSD1 ve OSSD2 uygulaması
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme gerilimi
• 5 pin M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm tipik çalışma mesafesi
• Sao = 8 mm
• Sar = 20 mm
• Seri bağlantıya uygun değildir
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı
• İki aktüatörlü kodlanmış ürün konfigürasyonu

Teknik Özellikler

OSSD1 ve OSSD2 Aktüatörlü PSENcode Emniyet Şalteri

Pilz 541305 PSEN cs3.19n / PSEN cs3.19, transponder tabanlı RFID teknolojisine sahip temassız bir emniyet şalteridir. Üretici ürün tanımında bu model, OSSD1 ve OSSD2 için iki aktüatörlü kodlanmış anahtar olarak belirtilmiştir.

Bu yapı, uygun PSEN cs3.19 aktüatörlerle birlikte koruyucu kapıların ve makine erişim noktalarının emniyet durumunun izlenmesine yardımcı olur. ISO 14119'a göre kodlama seviyesi düşük olarak belirtilmiştir.

2 OSSD Emniyet Çıkışı

541305 üzerinde 2 adet OSSD emniyet çıkışı bulunur. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makine emniyet fonksiyonlarının izlenmesine yardımcı olur.

5 Pin M12 Bağlantı

Elektrik bağlantısı 5 pin M12 erkek konektör üzerinden gerçekleştirilir. Üretici tarafından belirtilen kablo yapısı Li9Y11Y 8 x 0,14 mm² olup kablo döşeme sırasında minimum bükülme yarıçapı 5 x kablo çapıdır.

11 mm Tipik Çalışma Mesafesi

PSEN cs3.19 için 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatörlerin montajında üreticinin belirlediği hizalama ve mesafe koşullarına uyulmalıdır.

IP67 ve IP6K9K Koruma

Ürün tanımında IP67 koruma derecesi bulunurken ayrıntılı teknik muhafaza verisinde IP6K9K değeri belirtilmektedir. Bu koruma seviyesi, ürünün zorlu endüstriyel makine ve otomasyon ortamlarında kullanımını destekler.

Seri Bağlantı Desteği Yok

Pilz'in resmi teknik verilerine göre 541305 seri bağlantıya uygun değildir. Çoklu emniyet cihazlarının kullanıldığı sistemlerde güvenlik mimarisi buna göre planlanmalıdır.

Gömme Montaj ve Kompakt Gövde

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makinelerde kullanım için uygundur. Sensör gömme montaja uygundur ve montaj sırasında Pilz'in montaj talimatlarına uyulmalıdır.

122-128 kHz Transponder Teknolojisi

PSEN cs3.19, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ve aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

İki Aktüatörlü Kodlanmış Yapı

541305 modelinin ayırt edici özelliği, üretici tarafından OSSD1 ve OSSD2 için iki aktüatörlü kodlanmış anahtar şeklinde tanımlanmasıdır. Bu nedenle ürün açıklamalarında “2 aktüatörlü” yapı özellikle belirtilmiştir.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Birden fazla aktüatör kullanılan makine uygulamaları

Pilz 541305 Neden Tercih Edilir?

Pilz 541305 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1+OSSD2, iki OSSD çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm tipik çalışma mesafesi, IP67 ürün koruması ve IP6K9K muhafaza korumasını bir araya getirir.

OSSD1 ve OSSD2 için iki aktüatörlü kodlanmış ürün konfigürasyonu, makine emniyet uygulamalarında ürünün ayırt edici özelliğidir. Kompakt PBT gövde ve gömme montaj desteği sayesinde çeşitli endüstriyel otomasyon sistemlerine entegre edilebilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548071030

Ürün Satış Bilgileri

Pilz 541305 PSEN cs3.19n / PSEN cs3.19 1sw+OSSD1+OSSD2, 2 OSSD çıkışlı, 24 V DC beslemeli, 5 pin M12 erkek konektörlü, 11 mm tipik çalışma mesafesine sahip RFID kodlu temassız emniyet şalteridir. OSSD1 ve OSSD2 için iki aktüatörlü kodlanmış yapı, IP67/IP6K9K koruma ve kompakt tasarımıyla profesyonel makine emniyeti uygulamalarında kullanılabilir.
