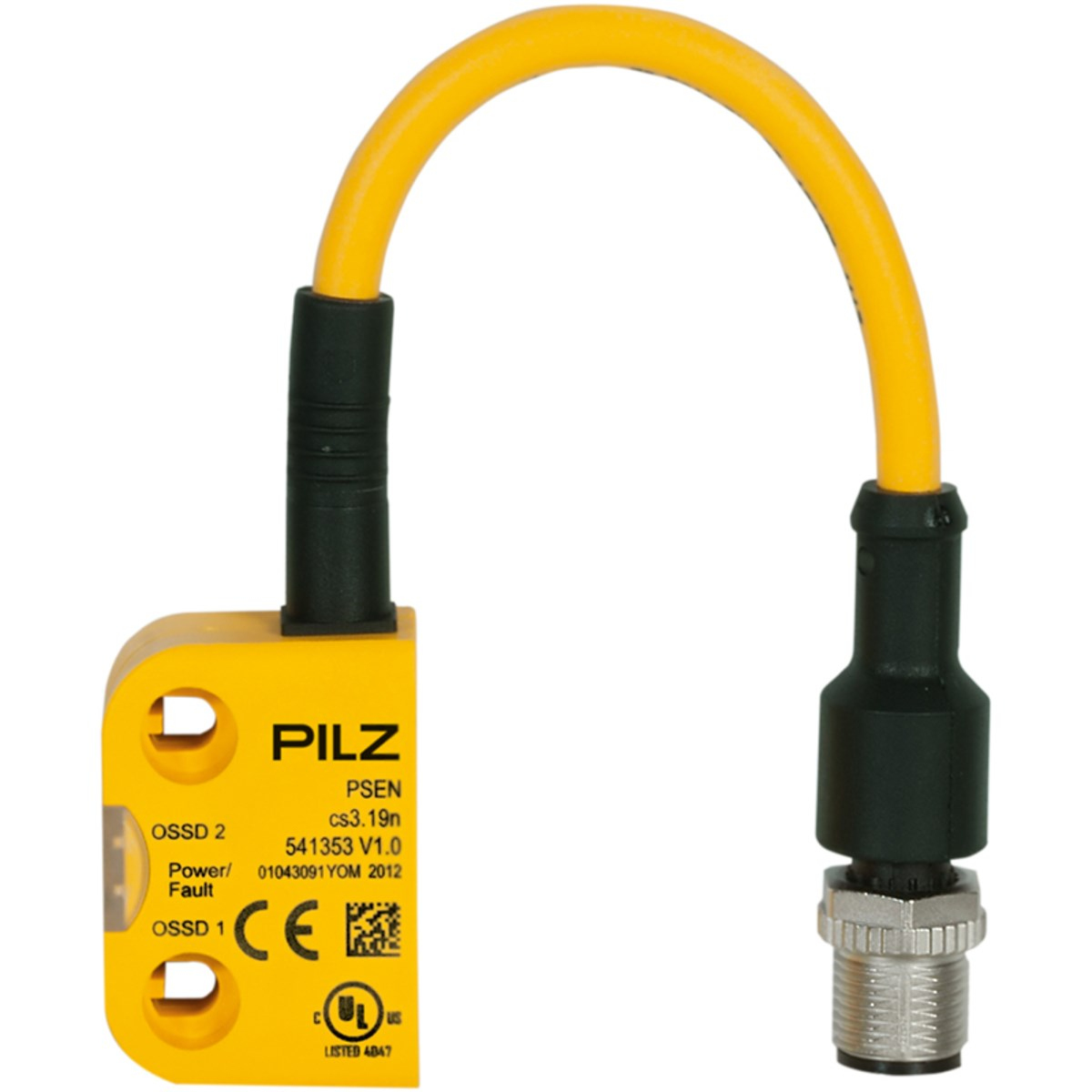

Pilz 541353 PSEN cs3.19n 1switch RFID Kodlu Emniyet Şalteri IP67 (541353)

Pilz 541353 PSEN cs3.19n 1switch RFID Kodlu Emniyet Şalteri IP67

Pilz 541353 PSEN cs3.19n 1switch, makinelerde koruyucu kapıların, kapakların ve erişim noktalarının emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode kompakt tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.

PSEN cs3.19n 1switch, 2 adet OSSD emniyet çıkışına, 24 V DC beslemeye ve 5 pin M12 erkek konektöre sahiptir. Tek çalıştırma yönünde kullanılan ürünün anahtarlama mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm olarak belirtilmiştir.

541353 modeli aktüatörsüz 1 parça kodlanmış anahtar olarak sunulur. Ürün için uygun PSEN cs3.19 aktüatörü ayrıca kullanılmalıdır. Pilz teknik verilerine göre cihaz seri bağlantıya uygun değildir.

Pilz 541353 Özellikleri

• Temassız RFID kodlu emniyet şalteri
• PSENcode kompakt tasarım
• Transponder sensör teknolojisi
• ISO 14119'a göre düşük kodlama seviyesi
• Kodlanmış transponder
• Aktüatör dahil değildir
• 2 adet OSSD emniyet çıkışı
• 24 V DC besleme gerilimi
• 5 pin M12 erkek konektör
• Tek çalıştırma yönü
• 11 mm anahtarlama mesafesi
• Sao = 8 mm
• Sar = 20 mm
• Seri bağlantıya uygun değildir
• IP67 ürün koruması
• IP6K9K muhafaza koruması
• Gömme montaja uygun
• Kısa devre korumalı OSSD çıkışları
• 122-128 kHz transponder çalışma frekansı
• PBT muhafaza

Teknik Özellikler

PSENcode RFID Kodlu Emniyet Şalteri

Pilz 541353 PSEN cs3.19n, transponder tabanlı RFID teknolojisine sahip temassız bir emniyet şalteridir. Koruyucu kapıların, makine kapaklarının ve erişim noktalarının emniyet durumunu mekanik temas gerektirmeden izlemeye yardımcı olur.

Ürünün ISO 14119'a göre düşük kodlama seviyesi bulunur. Sensör, uygun PSEN cs3.19 aktüatörü ile birlikte kullanılacak şekilde tasarlanmıştır ve aktüatör ürün paketine dahil değildir.

2 OSSD Emniyet Çıkışı

541353, iki adet OSSD emniyet çıkışına sahiptir. OSSD çıkışları kısa devre korumalıdır ve uygun Pilz güvenlik kontrolörü ile birlikte makinenin emniyet durumunun değerlendirilmesine yardımcı olur.

5 Pin M12 Bağlantı

Elektrik bağlantısı 5 pin M12 erkek konektör üzerinden gerçekleştirilir. Üretici tarafından belirtilen kablo yapısı Li9Y11Y 8 x 0,14 mm²'dir.

11 mm Anahtarlama Mesafesi

PSEN cs3.19n için 11 mm anahtarlama mesafesi, Sao 8 mm ve Sar 20 mm değerleri belirtilmiştir. Sensör ve aktüatör montajında üreticinin belirlediği montaj ve hizalama koşullarına uyulmalıdır.

IP67 ve IP6K9K Koruma

Ürün tanımında IP67 koruma derecesi yer almakta, ayrıntılı teknik verilerde muhafaza koruması IP6K9K olarak belirtilmektedir. Bu yüksek koruma seviyesi zorlu endüstriyel çalışma ortamlarında kullanım için uygundur.

Seri Bağlantı Yok

Pilz'in teknik verilerine göre 541353 seri bağlantıya uygun değildir. Birden fazla emniyet cihazı bulunan sistemlerde güvenlik mimarisi bu özellik dikkate alınarak oluşturulmalıdır.

Gömme Montaj ve Kompakt Tasarım

37 x 26 x 18 mm ölçülerindeki PBT gövde, sınırlı montaj alanlarına sahip makinelerde kullanım için uygundur. Sensör gömme montaja uygundur; montaj sırasında Pilz montaj talimatlarına uyulmalıdır.

122-128 kHz Transponder Teknolojisi

PSEN cs3.19n, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ile uygun aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun izlenmesine yardımcı olur.

Uygun Aktüatör

Pilz 541353 aktüatörsüz olarak sunulur. Ürün ile birlikte uyumlu PSEN cs3.19 aktüatörünün ayrıca kullanılması gerekir. Aktüatör seçimi uygulamanın montaj ve makine emniyeti gereksinimlerine göre yapılmalıdır.

Kullanım Alanları

• Makine koruyucu kapıları
• Emniyet kapakları
• Koruyucu muhafaza sistemleri
• Makine erişim noktaları
• Robotik hücreler
• Otomasyon makineleri
• Endüstriyel üretim hatları
• Montaj makineleri
• Pres ve işleme makineleri
• Konveyör ve transfer sistemleri
• Makine emniyet sistemleri

Pilz 541353 Neden Tercih Edilir?

Pilz 541353 PSEN cs3.19n 1switch, 2 OSSD emniyet çıkışı, 24 V DC besleme, 5 pin M12 bağlantı, 11 mm anahtarlama mesafesi, IP67 ürün koruması ve IP6K9K muhafaza korumasını kompakt bir RFID emniyet sensöründe bir araya getirir.

Aktüatörsüz sunulan ürün, uygun PSEN cs3.19 aktüatörü ile birlikte makine koruyucu kapıları, emniyet kapakları ve endüstriyel otomasyon sistemlerinde kullanılabilir.

GTİP Bilgileri

GTİP / HS Kodu: 85365019

Barkod Bilgileri

EAN / GTIN: 4046548070750

Ürün Satış Bilgileri

Pilz 541353 PSEN cs3.19n 1switch, 2 OSSD çıkışlı, 24 V DC beslemeli, 5 pin M12 erkek konektörlü, 11 mm anahtarlama mesafesine sahip RFID kodlu temassız emniyet şalteridir. IP67 ürün koruması, IP6K9K muhafaza koruması ve kompakt PBT gövdesiyle profesyonel makine emniyeti uygulamalarında kullanılabilir.
