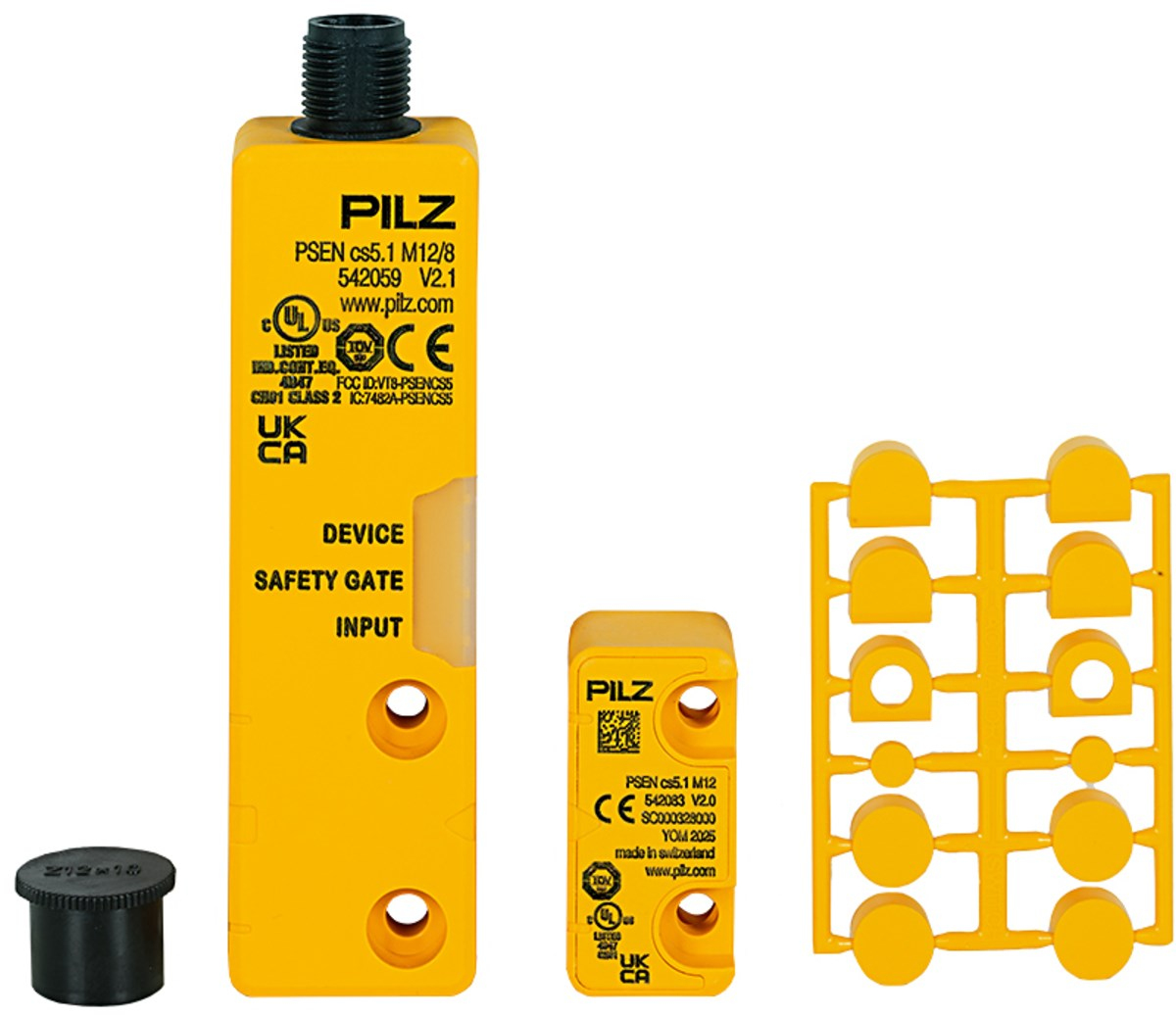

Pilz 542009 PSEN cs5.1 M12/8 / PSEN cs5.1 M12 1 Unit RFID Kodlu Emniyet Şalteri IP67
Pilz 542009 PSEN cs5.1 M12/8 / PSEN cs5.1 M12 1unit, makinelerde koruyucu kapıların, kapakların ve hareketli muhafazaların emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode ince tasarım ailesinde yer alan ürün, transponder teknolojisiyle çalışır ve endüstriyel makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.
Ürün 2 adet OSSD emniyet çıkışı ve 1 adet sinyal çıkışı sunar. 24 V DC besleme ile çalışan 542009 modelinde M12 8 pin erkek konektör bulunur. Ürün ayrıca SDD Smart Device Diagnostics desteğine ve seri bağlantı özelliğine sahiptir.
542009 için ISO 14119'a göre kodlama seviyesi düşük, transponder kodlaması ise kodlanmış olarak belirtilmiştir. Ürün 4 farklı çalıştırma yönünde kullanılabilir. Tipik anahtarlama mesafesi 11 mm, Sao değeri 8 mm ve Sar değeri 20 mm'dir.
Pilz 542009 Özellikleri
- Temassız RFID kodlu emniyet şalteri
- PSENcode ince tasarım
- Transponder / RFID teknolojisi
- ISO 14119'a göre düşük kodlama seviyesi
- Kodlanmış transponder
- 2 adet OSSD emniyet çıkışı
- 1 adet sinyal çıkışı
- 24 V DC besleme
- M12 8 pin erkek konektör
- SDD desteği
- Seri bağlantıya uygun
- 4 farklı çalıştırma yönü
- 11 mm tipik anahtarlama mesafesi
- Sao = 8 mm
- Sar = 20 mm
- IP66 / IP67 koruma
- PSEN cs5.1 M12 aktüatör ile kullanım
- 1 adet aktüatörlü kodlanmış ünite
- Gömme montaja uygun
- Kısa devre korumalı OSSD çıkışları
- 122-128 kHz çalışma frekansı
Teknik Özellikler
| Marka |
Pilz |
| Ürün No |
542009 |
| Model |
PSEN cs5.1 M12/8 / PSEN cs5.1 M12 1unit |
| Ürün Tipi |
RFID Kodlu Temassız Emniyet Şalteri |
| Seri |
PSENcode İnce Tasarım |
| Sensör Prensibi |
Transponder / RFID |
| ISO 14119 Kodlama Seviyesi |
Düşük |
| Transponder Kodlaması |
Kodlanmış |
| Aktüatör |
PSEN cs5.1 M12 |
| Ünite Tipi |
Unit |
| Besleme Gerilimi |
24 V DC |
| Güç Tüketimi |
1 W DC |
| OSSD Çıkışları |
2 |
| Sinyal Çıkışı |
1 |
| OSSD Kısa Devre Koruması |
Evet |
| Kullanım Kategorisi |
DC-12 |
| Bağlantı |
M12, 8 Pin Erkek |
| Çalıştırma Yönü |
4 Yön |
| Tipik Çalışma Mesafesi |
11 mm |
| Sao |
8 mm |
| Sar |
20 mm |
| SDD Desteği |
Evet |
| Seri Bağlantı |
Evet |
| Koruma Derecesi |
IP66 / IP67 |
| EN 60947-5-3 Sınıfı |
PDDB |
| Sensör Gömme Montaj |
Evet, Montaj Talimatına Uygun |
| Gövde Malzemesi |
PBT / PA+GF / Polikarbonat |
| Yükseklik |
26,4 mm |
| Genişlik |
101,6 mm |
| Derinlik |
19 mm |
| Net Ağırlık |
83 g |
| Brüt Ağırlık |
100 g |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| 2000 m'de Maksimum Sıcaklık |
+70 °C |
| Maksimum Çalışma Yüksekliği |
4000 m |
| Bağıl Nem |
%93 RH @ 40 °C |
| Şok Dayanımı |
30 g |
| Çalışma Frekansı |
122-128 kHz |
| Standartlar |
EN 60947-5-2 / EN 60947-5-3 |
PSENcode İnce Tasarım RFID Emniyet Şalteri
Pilz 542009 PSEN cs5.1, hareketli koruyucuların, makine kapılarının ve kapaklarının emniyet durumunu izlemek için kullanılan temassız RFID emniyet şalteridir. Transponder teknolojisi sayesinde sensör ile aktüatör arasında mekanik temas olmadan emniyet algılaması gerçekleştirilir.
2 OSSD ve 1 Sinyal Çıkışı
Üründe 2 adet OSSD emniyet çıkışı ve 1 adet sinyal çıkışı bulunur. OSSD çıkışlarının kısa devre korumalı olması, uygun Pilz güvenlik kontrolörü ile birlikte makine emniyet fonksiyonlarının değerlendirilmesine olanak sağlar.
SDD ve Seri Bağlantı
542009 modelinin öne çıkan özelliklerinden biri SDD Smart Device Diagnostics desteğidir. Ürün aynı zamanda seri bağlantıya uygundur; bu nedenle uygun sistem mimarilerinde birden fazla güvenlik cihazının birbirine bağlanmasına olanak sağlayabilir.
4 Çalıştırma Yönü
PSEN cs5.1 M12/8 modeli 4 farklı çalıştırma yönünde kullanılabilir. Bu özellik, sensör ve aktüatörün makine üzerindeki montaj konumuna göre esneklik sağlar.
11 mm Anahtarlama Mesafesi
Üretici teknik verilerine göre tipik anahtarlama mesafesi 11 mm, Sao 8 mm ve Sar 20 mm'dir. Montaj sırasında üreticinin belirlediği hizalama ve mesafe koşullarına uyulmalıdır.
IP66 / IP67 Koruma
Pilz teknik verilerinde ürün muhafaza koruması IP66 / IP67 olarak belirtilmiştir. Uygun montaj ve kablolama koşullarıyla ürün endüstriyel makine emniyeti sistemlerinde kullanılabilir.
M12 8 Pin Bağlantı
542009 modelinde 8 pin M12 erkek konektör bulunur. Bu bağlantı üzerinden besleme, güvenli çıkışlar ve sinyal bağlantısı gerçekleştirilir.
PSEN cs5.1 M12 Aktüatörlü Set
Ürün, üretici tarafından PSEN cs5.1 M12 aktüatör ile birlikte 1 adet kodlanmış ünite olarak sunulmaktadır. Böylece emniyet şalteri ve uyumlu aktüatör aynı ürün konfigürasyonunda yer alır.
Kompakt İnce Tasarım
101,6 x 26,4 x 19 mm ölçülerindeki gövde, PSENcode ince tasarım ailesine aittir. Gövde malzemelerinde PBT, PA+GF ve polikarbonat kullanıldığı üretici teknik verilerinde belirtilmektedir.
122-128 kHz Transponder Teknolojisi
PSEN cs5.1, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ile PSEN cs5.1 M12 aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun algılanmasına yardımcı olur.
Kullanım Alanları
- Makine koruyucu kapıları
- Emniyet kapakları
- Hareketli koruyucular
- Koruyucu muhafaza sistemleri
- Makine erişim noktaları
- Robotik hücreler
- Otomasyon makineleri
- Endüstriyel üretim hatları
- Montaj makineleri
- Pres ve işleme makineleri
- Makine emniyet sistemleri
Pilz 542009 Neden Tercih Edilir?
Pilz 542009 PSEN cs5.1 M12/8 / PSEN cs5.1 M12 1unit, 2 OSSD emniyet çıkışı, 1 sinyal çıkışı, 24 V DC besleme, M12 8 pin bağlantı, SDD desteği, seri bağlantı, 4 çalıştırma yönü ve 11 mm tipik anahtarlama mesafesini bir araya getirir.
IP66/IP67 koruma, kodlanmış transponder yapısı ve PSEN cs5.1 M12 aktüatör ile birlikte 1 adet ünite olarak sunulması sayesinde profesyonel makine emniyeti ve endüstriyel otomasyon uygulamalarında kullanılabilir.
GTİP Bilgileri
GTİP / HS Kodu: 85365019
Barkod Bilgileri
EAN / GTIN: 4046548077414
Ürün Satış Bilgileri
| Pilz Ürün Numarası |
542009 |
| GTIN / EAN |
4046548077414 |
| ECLASS |
27274601 |
| ETIM |
EC002592 |
| UNSPSC |
39122205 |
| Harmonized System Code |
85365019 |
| Gümrük Tarife Türü |
TARIC |
| Ambalaj Birimi |
1 Adet |
| Paket İçeriği |
1 Adet PSEN cs5.1 M12/8 Emniyet Şalteri + PSEN cs5.1 M12 Aktüatör |
Pilz 542009 PSEN cs5.1 M12/8 / PSEN cs5.1 M12 1unit, 2 OSSD ve 1 sinyal çıkışlı, 24 V DC beslemeli, M12 8 pin erkek konektörlü, SDD destekli RFID kodlu temassız emniyet şalteridir. 4 çalıştırma yönü, 11 mm tipik anahtarlama mesafesi, IP66/IP67 koruma ve seri bağlantı özelliklerine sahiptir. PSEN cs5.1 M12 aktüatör ile birlikte 1 adet kodlanmış ünite olarak sunulur.
