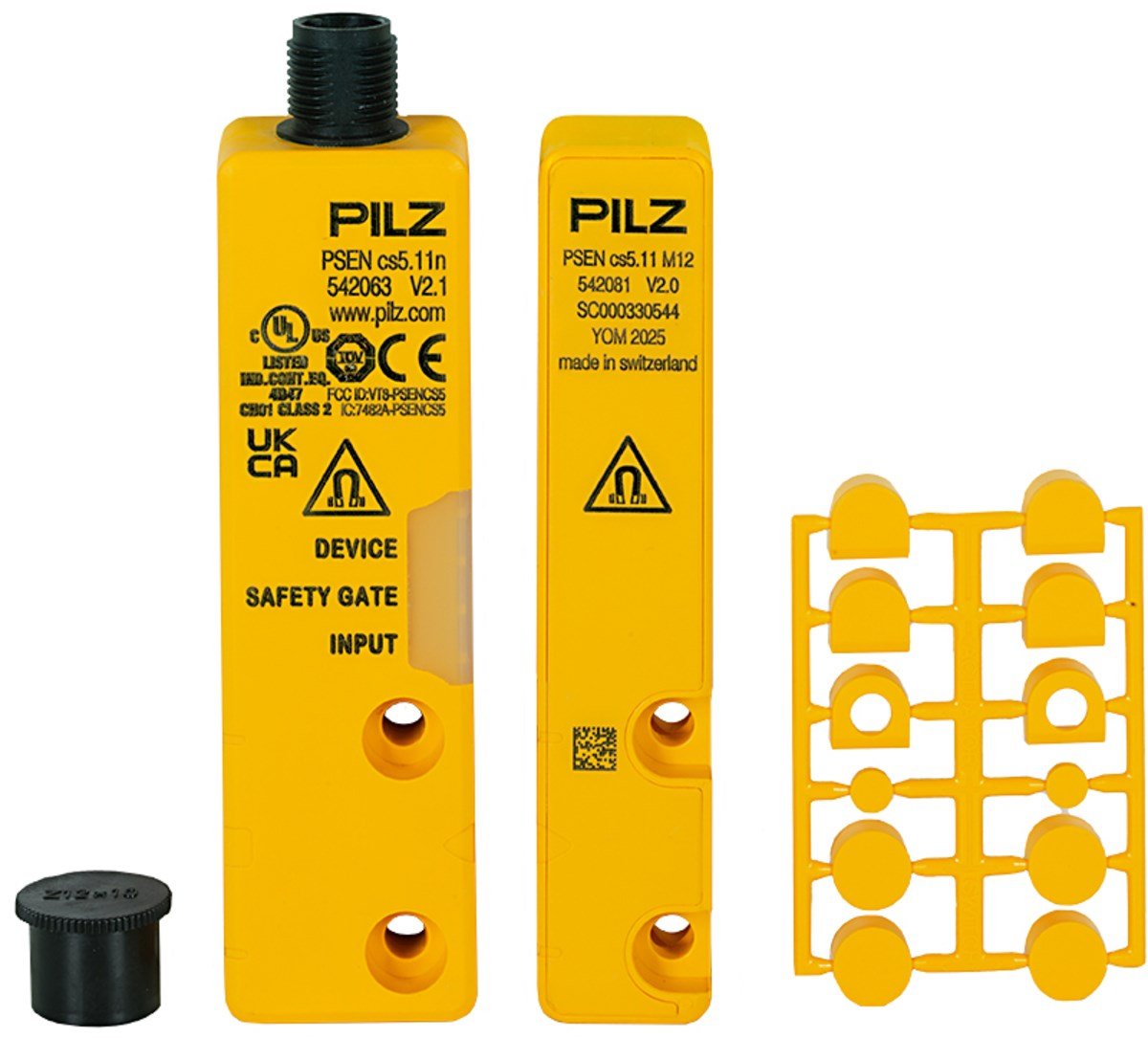

Pilz 542013 PSEN cs5.11n / PSEN cs5.11 M12 1 Unit RFID Kodlu Emniyet Şalteri IP67
Pilz 542013 PSEN cs5.11n / PSEN cs5.11 M12 1UNIT, makinelerde koruyucu kapıların, kapakların ve hareketli muhafazaların emniyet durumunu izlemek için kullanılan temassız RFID kodlu emniyet şalteridir. Pilz PSENcode ince tasarım ailesinde yer alan ürün, transponder teknolojisi ile çalışır ve endüstriyel makine emniyet sistemlerine entegre edilmek üzere geliştirilmiştir.
Ürün 2 adet OSSD emniyet çıkışı ve 1 adet sinyal çıkışı sunar. 24 V DC besleme ile çalışan 542013 modelinde M12 5 pin erkek konektör bulunur. Üreticiye göre ürün, SIL 3 veya PL e'ye kadar uygulamalarda kullanılabilir ve IP67 koruma sınıfına sahiptir.
542013 modeli düşük kodlama seviyesine ve kodlanmış transponder yapısına sahiptir. Ürün, PSEN cs5.11 M12 aktüatör ile birlikte 1 adet kodlanmış anahtarlı set olarak sunulur. Pilz teknik verilerine göre ürün seri bağlantıya uygun değildir.
Pilz 542013 Özellikleri
- Temassız RFID kodlu emniyet şalteri
- PSENcode ince tasarım
- Transponder / RFID teknolojisi
- ISO 14119'a göre düşük kodlama seviyesi
- Kodlanmış transponder
- 2 adet OSSD emniyet çıkışı
- 1 adet sinyal çıkışı
- 24 V DC besleme
- M12 5 pin erkek konektör
- SIL 3 veya PL e'ye kadar uygulamalar
- IP67 koruma
- 11 mm tipik çalışma mesafesi
- Sao = 8 mm
- Sar = 20 mm
- Seri bağlantıya uygun değildir
- PSEN cs5.11 M12 aktüatör ile birlikte
- 1 adet kodlanmış anahtarlı set
- Gömme montaja uygun
- Kısa devre korumalı OSSD çıkışları
- 122-128 kHz transponder çalışma frekansı
Teknik Özellikler
| Marka |
Pilz |
| Ürün No |
542013 |
| Model |
PSEN cs5.11n / PSEN cs5.11 M12 1UNIT |
| Ürün Tipi |
RFID Kodlu Temassız Emniyet Şalteri |
| Seri |
PSENcode İnce Tasarım |
| Sensör Prensibi |
Transponder / RFID |
| ISO 14119 Kodlama Seviyesi |
Düşük |
| Transponder Kodlaması |
Kodlanmış |
| Aktüatör |
PSEN cs5.11 M12 |
| Ünite Tipi |
Unit |
| Besleme Gerilimi |
24 V DC |
| Güç Tüketimi |
1 W DC |
| OSSD Çıkışları |
2 |
| Sinyal Çıkışı |
1 |
| OSSD Kısa Devre Koruması |
Evet |
| Kullanım Kategorisi |
DC-12 |
| Bağlantı |
M12, 5 Pin Erkek Konektör |
| Çalışma Yönü |
Üretici montaj talimatlarına göre |
| Tipik Çalışma Mesafesi |
11 mm |
| Sao |
8 mm |
| Sar |
20 mm |
| Koruma Derecesi |
IP67 |
| Muhafaza Koruması |
IP66 / IP67 |
| EN 60947-5-3 Sınıfı |
PDDB |
| Seri Bağlantı |
Hayır |
| Sensör Gömme Montaj |
Evet, Montaj Talimatına Uygun |
| Gövde Malzemesi |
PBT / PA+GF / Polikarbonat |
| Yükseklik |
26,4 mm |
| Genişlik |
101,6 mm |
| Derinlik |
19 mm |
| Mıknatıs Tutma Kuvveti |
30 N |
| Net Ağırlık |
135 g |
| Brüt Ağırlık |
155 g |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| 2000 m'de Maksimum Sıcaklık |
+70 °C |
| Maksimum Çalışma Yüksekliği |
4000 m |
| Bağıl Nem |
%93 RH @ 40 °C |
| Şok Dayanımı |
30 g |
| Aşırı Gerilim Kategorisi |
III |
| Kirlenme Derecesi |
3 |
| Çalışma Frekansı |
122-128 kHz |
| Standartlar |
EN 60947-5-2 / EN 60947-5-3 |
PSENcode İnce Tasarım RFID Emniyet Şalteri
Pilz 542013 PSEN cs5.11n, PSENcode ince tasarım ailesinde yer alan temassız RFID emniyet şalteridir. İnce tasarımı sayesinde koruyucu kapıların ve hareketli muhafazaların emniyet durumunun izlenmesinde kullanılabilir.
Transponder teknolojisiyle çalışan ürün, uygun PSEN cs5.11 M12 aktüatörü ile birlikte kullanılır. 542013 ürün numarası, üretici tarafından 1 adet kodlanmış anahtarlı ünite olarak sunulmaktadır.
2 OSSD Emniyet Çıkışı ve 1 Sinyal Çıkışı
Ürün üzerinde 2 adet OSSD emniyet çıkışı ve 1 adet sinyal çıkışı bulunur. OSSD çıkışları kısa devre korumalıdır. Uygun Pilz güvenlik kontrolörü ile birlikte makine emniyet fonksiyonlarının değerlendirilmesine yardımcı olur.
11 mm Tipik Çalışma Mesafesi
542013 için üretici tarafından 11 mm tipik çalışma mesafesi, Sao 8 mm ve Sar 20 mm değerleri verilmiştir. Sensör ve aktüatör montajı üretici talimatlarına göre yapılmalıdır.
IP67 Koruma
Ürünün teknik verilerinde muhafaza koruması IP66 / IP67 olarak belirtilmekte, ürün açıklamasında ise IP67 koruma öne çıkarılmaktadır. Bu yapı, uygun montaj koşulları altında endüstriyel makine emniyeti uygulamalarına uygundur.
M12 5 Pin Bağlantı
Pilz 542013 modelinde M12 5 pin erkek konektör bulunur. Bu bağlantı yapısı, ürünün güvenlik kontrolörü ve ilgili saha kablolamasıyla entegrasyonunda kullanılır.
SIL 3 ve PL e Uygulamaları
Ürün açıklamasında SIL 3 veya PL e'ye kadar uygulamalar için uygunluk belirtilmektedir. Gerçek makine emniyet seviyesinin, tüm sistem mimarisi ve risk değerlendirmesi birlikte değerlendirilerek belirlenmesi gerekir.
Düşük Kodlama Seviyesi
542013 için ISO 14119'a göre düşük kodlama seviyesi ve kodlanmış transponder bilgisi üretici tarafından belirtilmiştir.
Seri Bağlantı
Pilz teknik verilerine göre **542013 seri bağlantıya uygun değildir**. Birden fazla emniyet cihazının kullanılacağı sistemlerde güvenlik mimarisi bu özellik dikkate alınarak planlanmalıdır.
Kompakt İnce Tasarım
Ürünün ölçüleri 101,6 x 26,4 x 19 mm olup PSENcode ince tasarım ailesinin kompakt yapısını yansıtır. Sensör gömme montaja uygundur.
122-128 kHz Transponder Teknolojisi
PSEN cs5.11n, 122-128 kHz çalışma frekansında transponder teknolojisini kullanır. Sensör ve PSEN cs5.11 M12 aktüatör arasındaki temassız RFID iletişimi, koruyucu cihazın emniyet durumunun algılanmasına yardımcı olur.
Kullanım Alanları
- Makine koruyucu kapıları
- Emniyet kapakları
- Hareketli koruyucular
- Koruyucu muhafaza sistemleri
- Makine erişim noktaları
- Robotik hücreler
- Otomasyon makineleri
- Endüstriyel üretim hatları
- Montaj makineleri
- Pres ve işleme makineleri
- Makine emniyet sistemleri
Pilz 542013 Neden Tercih Edilir?
Pilz 542013 PSEN cs5.11n / PSEN cs5.11 M12 1UNIT, 2 OSSD emniyet çıkışı, 1 sinyal çıkışı, M12 5 pin bağlantı, IP67 koruma, 11 mm tipik çalışma mesafesi ve kodlanmış RFID transponder teknolojisini bir araya getirir.
PSENcode ince tasarım ailesine ait olması, 101,6 x 26,4 x 19 mm kompakt ölçüleri ve SIL 3 / PL e'ye kadar uygulama uygunluğu sayesinde profesyonel makine emniyeti ve endüstriyel otomasyon uygulamalarında kullanılabilir.
GTİP Bilgileri
GTİP / HS Kodu: 85365019
Barkod Bilgileri
EAN / GTIN: 4046548085945
Ürün Satış Bilgileri
| Pilz Ürün Numarası |
542013 |
| GTIN |
4046548085945 |
| ECLASS |
27274601 |
| ETIM |
EC002592 |
| UNSPSC |
39122205 |
| Harmonized System Code |
85365019 |
| Gümrük Tarife Türü |
TARIC |
| Ambalaj Birimi |
1 Adet |
| Paket İçeriği |
1 Adet Kodlanmış RFID Emniyet Şalteri + PSEN cs5.11 M12 Aktüatör |
Pilz 542013 PSEN cs5.11n / PSEN cs5.11 M12 1UNIT, 2 OSSD emniyet çıkışlı, 1 sinyal çıkışlı, 24 V DC beslemeli ve M12 5 pin erkek konektörlü RFID kodlu temassız emniyet şalteridir. IP67 koruma, 11 mm tipik çalışma mesafesi, Sao 8 mm, Sar 20 mm ve PSEN cs5.11 M12 aktüatör ile birlikte 1 adet kodlanmış set olarak sunulmaktadır.
