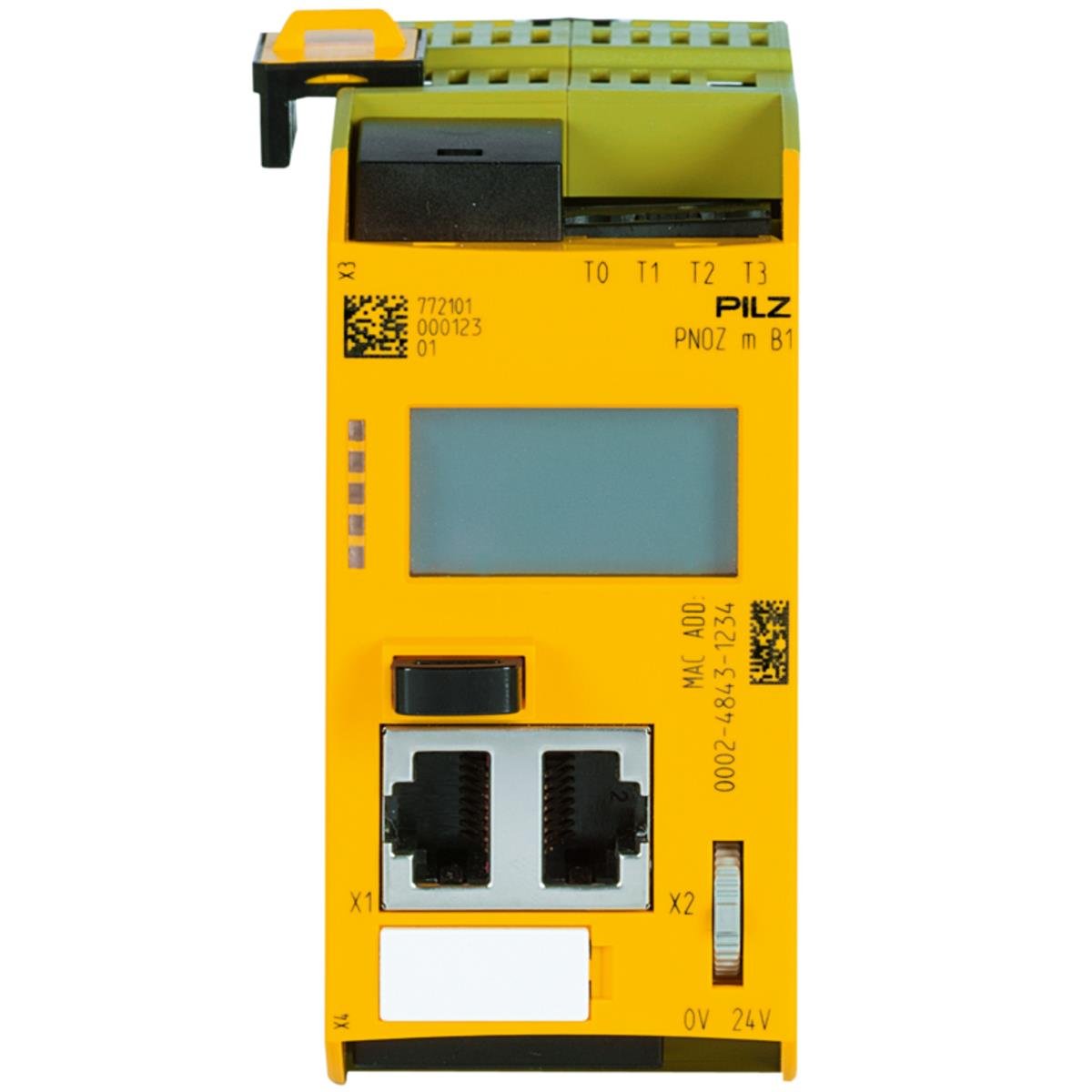

Pilz 772101 PNOZ m B1 Konfigüre Edilebilir Emniyetli Küçük Kontrolör (Safety Controller)

Pilz 772101 (PNOZ m B1), endüstriyel otomasyon ve fonksiyonel makine emniyeti alanında dünya standartlarını belirleyen [Pilz](https://www.pilz.com/tr-TR/eshop/Mini-kontrol%C3%B6rler-PNOZmulti/Mini-kontrol%C3%B6rler-PNOZmulti-2/PNOZmulti-2-temel-%C3%BCniteler/PNOZmulti-2-temel-%C3%BCniteler/c/0010100204710680NT) markası tarafından geliştirilmiş yeni nesil bir konfigüre edilebilir emniyetli küçük kontrolör temel ünitesidir (base unit). PNOZmulti 2 sistem ailesinin en gelişmiş ana modüllerinden biri olan bu cihaz, klasik emniyet rölelerinin esnek kalmadığı, büyük ölçekli PLC sistemlerinin ise maliyetli olduğu orta ve büyük ölçekli makine emniyet mimarileri için esnek, programlanabilir ve modüler bir kontrol altyapısı sunar.

24 V DC kararlı sistem beslemesiyle çalışan [Pilz PNOZ m B1 (772101)](https://www.pilz.com/en-INT/eshop/product/772101), donanımsal olarak **4 adet emniyetli test puls çıkışına** ve veri transferini kolaylaştıran entegre bir **USB 2.0 bellek kartı yuvasına** sahiptir. Cihazın üzerinde yer alan dahili **anahtarlı çift Ethernet arayüzü (RJ45 switch)**, harici haberleşme modüllerine ihtiyaç duymadan doğrudan fabrika ağına veya PLC sistemlerine bağlanmasını sağlar. Sol ve sağ tarafına eklenebilen zengin giriş/çıkış ve fieldbus genişleme modülleri sayesinde **PL e (Cat. 4) / SIL CL 3** seviyesine kadar en yüksek güvenlik standartlarını destekleyen, özelleştirilmiş yazılımsal senaryolar oluşturulmasına imkan tanır.

Öne Çıkan Özellikler

• Orijinal Pilz PNOZmulti 2 Serisi Temel Kontrolör Modülü
• Ürün Kodu: 772101
• Model: PNOZ m B1
• Modüler ve Genişletilebilir Yapı (Expandable Base Unit)
• Entegre Çift Portlu Switch Özellikli Ethernet Arabirimi (2 x RJ45 Ethernet)
• Projeleri Yedeklemek ve Taşımak İçin USB 2.0 Taşınabilir Bellek
• Emniyet Hatlarında Kısa Devre ve Çapraz Kontrol İçin 4 Test Puls Çıkışı
• PNOZmulti Configurator Yazılımı İle Grafiksel ve Kolay Programlama
• Gövde Üzerinde Aydınlatmalı LED Ekran Teşhis ve Diagnostik Menüsü
• Giriş ve Çıkışların Yazılımsal Olarak Tamamen Serbestçe Yapılandırılabilmesi
• Konektör Yapısı: Aksesuar Olarak Geçmeli Yaylı veya Vidalı Klemens Uyumlu

Kullanım Alanları

• Çok sayıda acil durdurma, ışık perdesi ve emniyet kapısı içeren karmaşık panolar
• Endüstriyel robot hücreleri, çok eksenli kaynak ve montaj hatları
• Eksantrik ve hidrolik pres kontrol sistemleri, metal işleme tesisleri
• Paketleme, ambalaj, gıda ve konveyör hatlarındaki merkezi emniyet mimarileri
• Farklı güvenlik bölgelerine (Safety Zones) sahip entegre fabrika otomasyon sistemleri
• Bülör ve endüstriyel fırın emniyet sistemleri kontrol kabinleri

Teknik Özellikler

• Marka: Pilz
• Model: PNOZ m B1
• Ürün Kodu: 772101
• Ürün Tipi: Konfigüre Edilebilir Küçük Güvenlik Kontrol Cihazı (Base Unit)
• Uygulama Alanı: Failsafe (Arıza Emniyetli)
• Besleme Gerilimi (U1): 24 V DC (Sistem ve modül beslemesi)
• Güç Tüketimi (DC): 18.5 W
• Test Puls Çıkış Sayısı: 4 Adet
• Dahili Ethernet Arayüzü: 2 Adet RJ45 (10/100 MBit/s)
• Ethernet Varsayılan IP Adresi: 169.254.60.1
• Veri Depolama: Pilz USB Hafıza Kartı (Cihaza takılı gelir)
• Terminal Bağlantı Tipi: Kafes Sıkıştırmalı (Yaylı) veya Vidalı Geçmeli Soket Tipi
• Gövde Koruma Sınıfı: IP20 (Kabin içi montaj) / IP54 (Ön Panel)
• Çalışma Sıcaklığı: 0°C ... +60°C (EN 60068-2-14 uyarınca)
• Gövde Ölçüleri: Genişlik: 45.0 mm, Yükseklik: 101.4 mm, Derinlik: 120.2 mm
• Net Ağırlık: 209 g
• Brüt Ağırlık: 219 g

Sertifikalar ve Güvenlik Seviyeleri

• CE
• cULus Listed
• TÜV
• UKCA
• KOSHA (Kore)
• EAC (Eurasian)
• EN ISO 13849-1: Performans Seviyesi PL e (Kategori 4)
• EN IEC 62061: Fonksiyonel Güvenlik SIL CL 3

Avantajları

• Dahili ekranı ve menü kontrol anahtarı sayesinde arıza kodlarını, sistem tarih/saat bilgilerini ek bir bilgisayar bağlamadan doğrudan pano kapağından okuma imkanı sunar.
• Entegre çift Ethernet portu yardımıyla, ek bir fieldbus kartı satın almadan standart ağlar üzerinden üst PLC (SCADA/HMI) sistemleriyle haberleşebilir.
• Yazılımsal tasarımı sayesinde kablolama karmaşasını bitirir; onlarca emniyet rölesinin yapacağı işi sadece 45 mm genişliğindeki tek bir modülde çözer.
• Modüler mimarisi sayesinde, gelecekte makineye eklenecek yeni güvenlik sensörleri veya I/O ihtiyaçları için sistemi tamamen değiştirmeden sadece yanına genişleme modülü ekleyerek büyütülebilir.
• USB hafıza kartı yapısı, olası bir donanım arızasında programın saniyeler içinde yeni cihaza aktarılmasını sağlayarak duruş sürelerini (downtime) minimize eder.

GTİP Bilgileri

• Uluslararası GTİP Kodu: 8537.10.91 (Alternatif: 8536.49.00)
• Türkiye GTİP Kodu: 8537.10.91.00.19

Barkod Bilgileri

• GTIN / EAN: 4046548069419
• Ürün Kodu: 772101
• Model: PNOZ m B1

Paket İçeriği

• 1 x Pilz 772101 PNOZ m B1 Temel Ünite Kontrolör Modülü
• 1 x Pilz Orijinal Proje/Hafıza USB Belleği (Cihaz üzerine takılı)

Not

Pilz 772101 (PNOZ m B1) ana modülü, **bağlantı klemensleri (terminaller) olmadan** teslim edilir. Cihazı panoya kablolayabilmek için projenizin yapısına göre vidalı veya yaylı tak-çıkar klemens setlerinin (örneğin Pilz şalt aksesuarları) ayrıca sipariş edilmesi gerekmektedir. Cihazın programlanması için PNOZmulti Configurator yazılım lisansı gereklidir.
