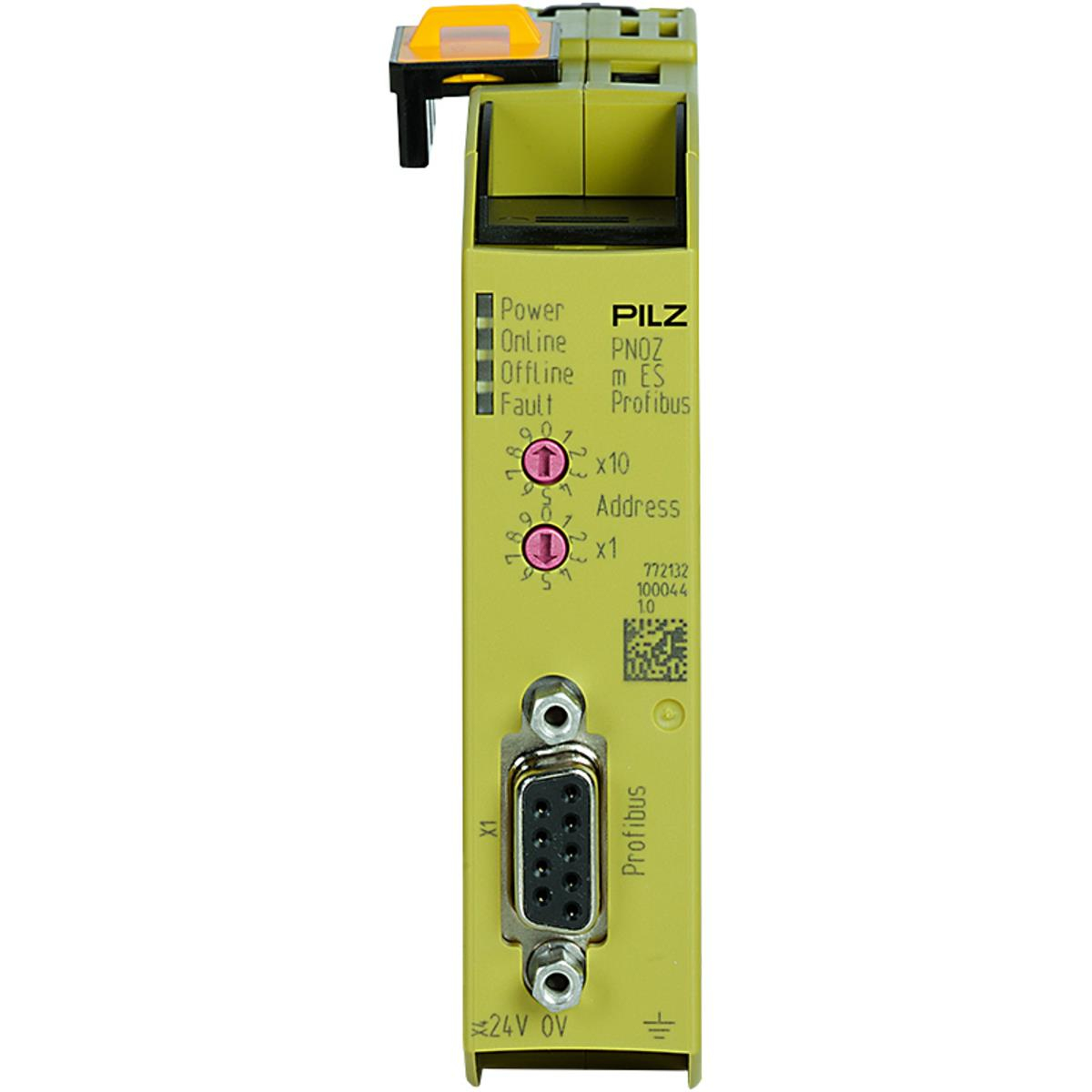

Pilz PNOZ m ES Profibus (772132) modülünün PNOZmulti 2 sisteminize ve endüstriyel ağınıza doğru entegre edilmesi, veri takibinin kesintisiz sürdürülmesi açısından kritik öneme sahiptir. Bağlantılara başlamadan önce sistem enerjisini kesin.

1️⃣ Fiziksel Montaj ve Taban Ünite Bağlantısı

Haberleşme modülü, PNOZmulti 2 mimarisinde her zaman taban ünitenin (örneğin PNOZ mm0p) sol tarafına takılmalıdır.

• Modülü DIN rayına yerleştirin ve taban ünitenin sol yanındaki genişleme yuvasına tam oturacak şekilde sağa doğru kaydırarak kilitleyin.
• Modül, dahili haberleşme ve lojik veri akışı için gerekli olan enerjiyi doğrudan taban ünite arka veri yolu (bus connector) üzerinden alır.

2️⃣ Harici Enerji Besleme Bağlantısı (24V DC)

Modülün galvanik izolasyonlu iç devreleri ve PROFIBUS sürücü katı için klemens üzerinden harici 24V DC besleme verilmesi zorunludur.

3️⃣ PROFIBUS Hat Bağlantısı ve Adresleme (9-Pin D-Sub)

Modül, otomasyon ağına standart bir PROFIBUS-DP Slave (DPV0) cihazı olarak entegre edilir.

• Ağ Bağlantısı: Ön panelde bulunan standart 9-pin dişi D-Sub konnektörünü kullanarak PROFIBUS mor veri kablosunu bağlayın. Hat sonundaki cihazlar için konnektör üzerindeki sonlandırma direncini (Terminator) "ON" konumuna getirmeyi unutmayın.
• İstasyon Adresi (Station Address): Cihazın ağ üzerindeki adresi 00 ile 99 (Desimal) arasında olmalıdır. İstasyon adresi, donanımsal olarak PNOZmulti Configurator yazılımı üzerinden veya cihazın ön yüzündeki döner anahtarlar/yazılım parametreleri ile tanımlanır.
• Veri Hızı: Modül 9.6 kBit/s ile 12 MBit/s arasındaki tüm standart PROFIBUS hızlarını otomatik olarak algılar (Autobaud).

4️⃣ Teşhis (Diagnostic) ve Durum LED'leri Kontrolü

Devreye alma esnasında modülün ön yüzünde yer alan durum LED'leri, ağın ve donanımın sağlık durumunu anlık gösterir:

• RUN (Yeşil): Sabit yanıyorsa modül çalışmaya hazırdır ve taban ünite ile lojik haberleşme aktiftir.
• ERR (Kırmızı): Yanıyorsa donanımsal bir hata veya yapılandırma uyuşmazlığı mevcuttur.
• STA (Sarı) / BUS ERR: PROFIBUS hat hatasını gösterir. Yanıp sönüyor veya kırmızı yanıyorsa Master PLC ile bağlantı kurulamamış, GSD dosyası uyuşmamış ya da hat kablolamasında kopukluk var demektir. Sabit duruma geçtiğinde haberleşme başarılıdır.

⚠️ Önemli Kurulum İpuçları ve Doğrulama
