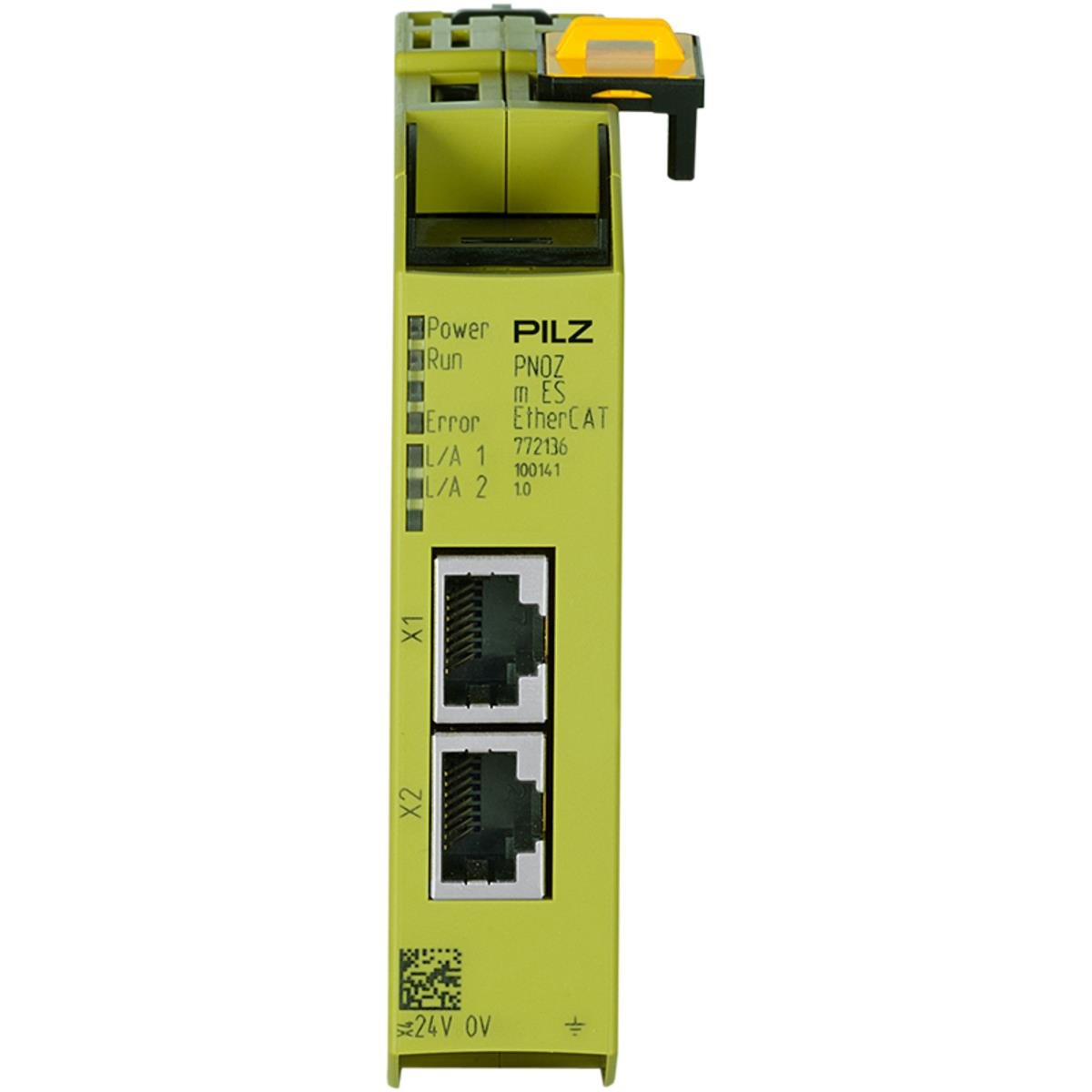

PNOZ m ES EtherCAT

Ürün numarası: 772136

Yapılandırılabilir PNOZmulti 2 emniyetli küçük kontrolörler, endüstriyelhaberleşme modülü, EtherCAT.





Teknik veri



Elektriksel veri



U1'in amacı	Modül beslemesi
Besleme gerilimi (V)	24  V
U1 besleme voltajı tipi	DC
Güç tüketimi DC	0.9
U1 potansiyel yalıtım	Evet
UINT1'in amacı	Modül beslemesi
Dahili voltaj kaynağı	Temel ünite ile
UINT1 voltaj tipi	DC



Fieldbus arabirimi



Endüstriyel haberleşme arayüzü	EtherCAT
Fieldbus cihaz tipi	Uydu cihaz
Endüst.hab.mod. protokolü adı	EtherCAT üzerinden CANopen
Seçilebilir iletim hızları	100 MBit/s
Fieldbus bağlantısı	RJ45
Galv. yalıtım endüst.hab.mod.	Evet



Çevresel veri



Standart ortam sıcaklığı	EN 60068-2-14
Olarak çevre ısısı	0 - 60  °C
Depolama sıcaklığı standardı	EN 60068-2-1/-2
İklim uygunluğu standardı	EN 60068-2-30   EN 60068-2-78
Condensation permitted?	Not permitted
Perm. operating height ASL	2000 m
Standarda göre EMC ...	EN 61131-2
Standarda göre titreşim ...	EN 60068-2-6
Standart1'e göre sürekli darbe	15g
Açıklık ve kaçak mesafesi	EN 61131-2
Aşırı gerilim kategorisi	II
Kirlilik drcsi açık. ve kaçak	2
Standart koruma tipi	EN 60529
Koruma tip, montaj
Koruma tip, muhafaza	IP20
Terminal protection type



Elektriksel izolasyon



Aradaki potansiyel yalıtım 1	End. haberleş. modülü ve modül
Potansiyel yalıtım tipi 1	Fonksiyonel yalıtım



Mekanik Veri



Montaj konumu	yatay üst silin ray üzerinde
DIN rayı boyutları	35 x 7,5 EN 50022
Alt kısım gövde malzemesi	PC
Ön plaka gövde malzemesi	PC
Muhafaza malzemesi üst kısım	PC
Bağlantı terminali	Yay yüklü terminal   Vida terminali
İlet. ç/k esn. AWG bilgisi	24 - 12 AWG
Yükseklik boyutu	101.4  mm
Genislik boyutu	22.5  mm
Derinlik boyutu	115  mm
Net agirlik	85  g
Brüt ağırlık	95  g
