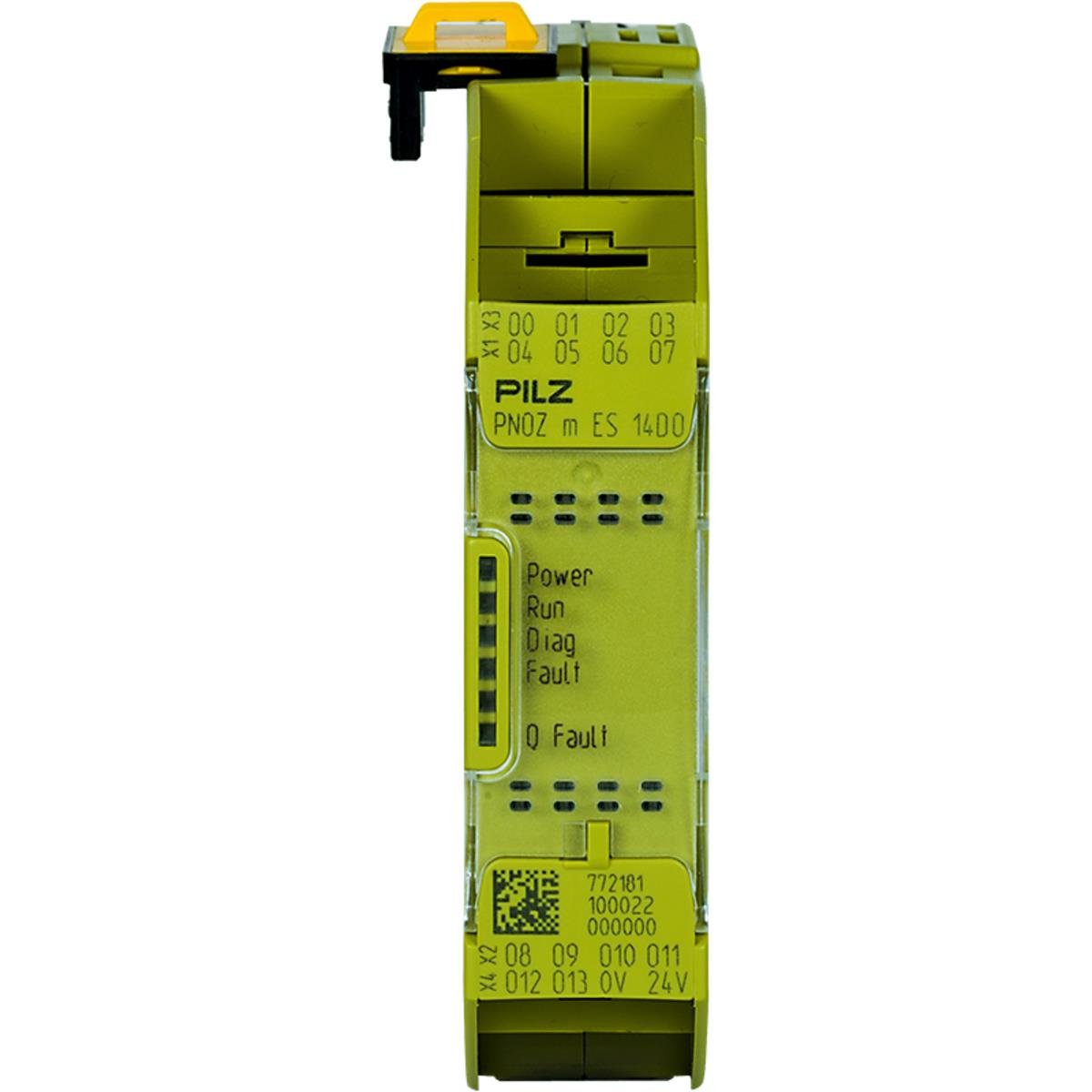

PNOZ m ES 14DO

Ürün numarası: 772181

Yapılandırılabilir PNOZmulti 2 emniyetli küçük kontrolörler, genişletmemodülü, standart uygulamalar için 14 yarı iletken çıkışı.



























Teknik veri



Elektriksel veri



U2'in amacı	SC çıkışları beslemesi
Besleme gerilimi 2 (V)	24  V
U2 besleme voltajı tipi	DC
U2 toleransı
U2 potansiyel yalıtım	Evet
UINT1'in amacı	Modül beslemesi
Dahili voltaj kaynağı	Temel ünite ile
UINT1 voltaj tipi	DC
İzin verilen yükler	Dirençli   Endüktif   Kapasitif



Yarı iletken çıktılar



S/C O potansiyel yalıtımı	Evet
S/C çıkışı kısa devre koruması	Evet
SC çıkışları: UL'de DC	24 VDC P. D.



Çevresel veri



Standart ortam sıcaklığı	EN 60068-2-14
Olarak çevre ısısı	0 - 60  °C
Depolama sıcaklığı standardı	EN 60068-2-1/-2
İklim uygunluğu standardı	EN 60068-2-30   EN 60068-2-78
Condensation permitted?	Not permitted
Perm. operating height ASL	2000 m
Standarda göre EMC ...	EN 61131-2
Standarda göre titreşim ...	EN 60068-2-6
Standart1'e göre sürekli darbe	15g
Açıklık ve kaçak mesafesi	EN 61131-2
Aşırı gerilim kategorisi	II
Kirlilik drcsi açık. ve kaçak	2
Standart koruma tipi	EN 60529
Koruma tip, montaj
Koruma tip, muhafaza	IP20
Terminal protection type



Elektriksel izolasyon



Aradaki potansiyel yalıtım 1	SC çıkışı ve sistem voltajı
Potansiyel yalıtım tipi 1	Temel yalıtım



Mekanik Veri



Montaj konumu	yatay üst silin ray üzerinde
DIN rayı boyutları	35 x 7,5 EN 50022
Alt kısım gövde malzemesi	PC
Ön plaka gövde malzemesi	PC
Muhafaza malzemesi üst kısım	PC
Bağlantı terminali	Vida terminali   Yay yüklü terminal
Terminal yapısı	takılabilir
İlet. ç/k esn. AWG bilgisi	24 - 12 AWG
Yükseklik boyutu	101.4  mm
Genislik boyutu	22.5  mm
Derinlik boyutu	120  mm
Net agirlik	100  g
Brüt ağırlık	110  g
