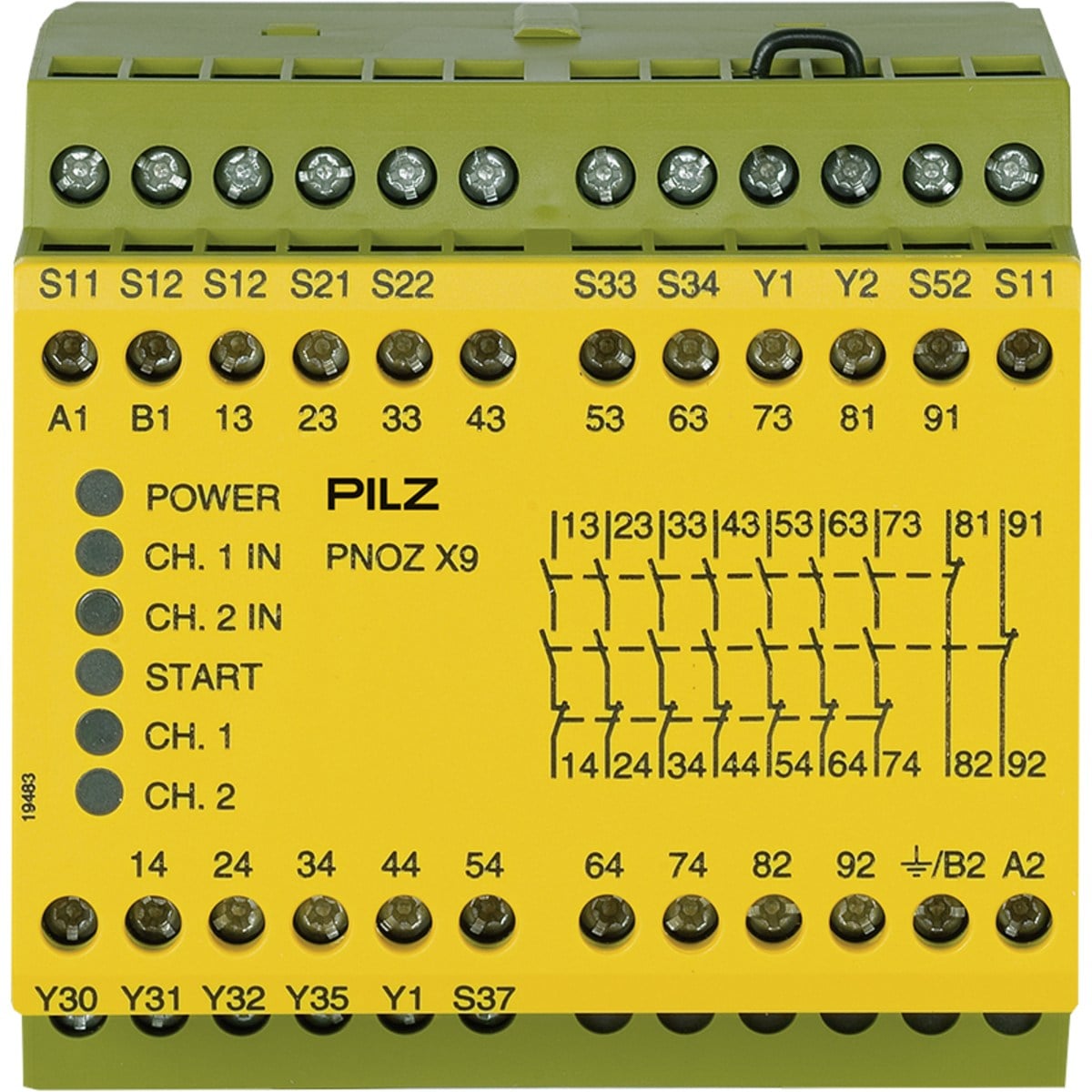

Pilz 774609 PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so Bağımsız Emniyet Rölesi (Safety Relay)

Pilz 774609 (PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so), endüstriyel güvenlik otomasyonunun öncü markası [Pilz](https://www.pilz.com/eshop/product/774609) tarafından acil durdurma butonları ve koruyucu kapı sistemlerinin izlenmesi için tasarlanmış profesyonel bir bağımsız emniyet rölesidir (standalone safety relay). PNOZ X serisinin en güçlü ve çok kontaklı modellerinden biri olan bu cihaz, fabrikalardaki karmaşık ve çoklu güvenlik hatlarını tek bir merkezden, ek genişleme modüllerine ihtiyaç duymadan yönetmek için mükemmel bir altyapı sunar.

24 V AC/DC esnek besleme gerilimiyle çalışan Pilz 774609, **7 zorlamalı yönlendirilen emniyet kontağı (7 N/O) + 2 yardımcı kontak (2 N/C) + 2 yarı iletken tanı/sinyal çıkışı (2 SO)** ile donatılmıştır. Kontaklar arası kısa devre algılamalı veya algılamasız 1 ya da 2 kanallı kablolama yapılabilen şalter, **PL e (Cat. 4) / SIL CL 3** seviyesine kadar en yüksek güvenlik standartlarını destekler. Bütünleşik vidalı klemens yapısı (integrated screw terminals) ve 90 mm genişliğindeki dayanıklı gövdesiyle zorlu endüstriyel panolarda uzun ömürlü ve kararlı bir çalışma performansı vadeder.

Öne Çıkan Özellikler

• Orijinal Pilz Emniyet Rölesi
• Ürün Kodu: 774609
• Model: PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so
• 7 Adet Ani Açılan (Instantaneous) Güvenilir Kontak (7 N/O)
• 2 Adet Durum İzleme Amaçlı Yardımcı Kontak (2 N/C)
• PLC Entegrasyonu İçin 2 Adet Yarı İletken Sinyal Çıkışı (2 Semiconductor)
• Hem 24 V AC Hem de 24 V DC Besleme Gerilimleriyle Tam Uyum
• 1 veya 2 Kanallı Giriş Döngüsü Yapılandırması
• Giriş Kontatları Arasında Gelişmiş Kısa Devre Algılama (Shorts Across Contacts) Özelliği
• Otomatik, Manuel ve Denetimli/İzlenen (Monitored) Başlatma Modları
• Entegre Sağlam Vidalı Terminal Yapısı (Screw Terminals Fixed)
• Gövde Üzerinde Besleme ve Kanal Durumlarını Gösteren Net LED İndikatörler

Kullanım Alanları

• Acil durdurma butonları (E-STOP) anlık izleme devreleri
• Koruyucu emniyet kapısı sınır şalterleri ve manyetik sensör sistemleri
• Işık perdeleri ve optoelektronik koruma cihazları (Tip 2 / Tip 4 bariyerler)
• Ağır sanayi presleri, metal işleme tesisleri ve yüksek riskli makine hatları
• Geniş I/O ve çoklu kontaktör kontrolü gerektiren robot hücreleri
• Konveyör transfer hatları ve merkezi fabrika otomasyonu panoları

Teknik Özellikler

• Marka: Pilz
• Model: PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so
• Ürün Kodu: 774609
• Ürün Tipi: Bağımsız Fonksiyonel Emniyet Rölesi (Standalone)
• Besleme Voltajı (U1): 24 V AC (Güç Tüketimi: 11 VA)
• Besleme Voltajı (U2): 24 V DC (Güç Tüketimi: 5.5 W)
• Giriş Sayısı: 2 Kanal
• Emniyet Kontakları (N/O): 7 Adet (Zorlamalı yönlendirilen)
• Yardımcı Kontaklar (N/C): 2 Adet
• Yarı İletken Sinyal Çıkışları: 2 Adet (Hata ve K1/K2 Durumu)
• Kontak Malzemesi: Gümüş Kalay Oksit (AgSnO2)
• Kontak Kapasitesi (EN 60947-5-1): AC-15: 230V / 5A, DC-13: 24V / 7A
• Kablo Kesit Uyumluluğu: 24 - 10 AWG (0.2 - 4.0 mm²)
• Çalışma Sıcaklığı: -20°C ... +55°C
• Gövde Malzemesi: Ön Plaka: ABS UL 94 V0, Gövde: PPO UL 94 V0
• Montaj Tipi: DIN Rayı (DIN rail EN 60715)
• Gövde Ölçüleri: Genişlik: 90.0 mm, Yükseklik: 87.0 mm, Derinlik: 121.0 mm
• Net Ağırlık: 750 g

Sertifikalar ve Güvenlik Seviyeleri

• CE
• cULus Listed
• TÜV
• UKCA
• CCC
• EAC (Eurasian)
• EN ISO 13849-1: Performans Seviyesi PL e (Kategori 4)
• EN IEC 62061: SIL CL 3 Kararlılığı

Avantajları

• 7 adet emniyet kontağı sayesinde harici bir kontak çoğaltıcı modüle gerek kalmadan birçok kontaktör veya sürücüyü aynı anda durdurabilir.
• Giriş hatları arasındaki kısa devre tespit yeteneği, kablo ezilmelerinde veya hasarlarında sistemin güvenli tarafta (fail-safe) kalmasını sağlar.
• 2 adet bağımsız yarı iletken çıkışı, rölenin durumunu PLC sistemine aktararak gelişmiş hata teşhisi (diagnostik) imkanı verir.
• Çalıştırma testi içeren otomatik reset modu, sistem her enerji aldığında emniyet döngüsünün bütünlüğünü otomatik kontrol eder.
• Pilz'in yüksek malzeme kalitesi, ağır sanayi panolarındaki elektromanyetik gürültülerden ve sarsıntılardan etkilenmeden kararlı çalışır.

GTİP Bilgileri

• Uluslararası GTİP Kodu: 8536.49.00 (Alternatif: 8536.41.90)
• Türkiye GTİP Kodu: 8536.49.00.00.00

Barkod Bilgileri

• GTIN / EAN: 4046548010657
• Ürün Kodu: 774609
• Model: PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so

Paket İçeriği

• 1 x Pilz 774609 PNOZ X9 Emniyet Rölesi (Bütünleşik Vidalı Klemensli)

Not

Pilz 774609 emniyet rölesinin kurulumu esnasında, kullanılacak başlatma moduna (otomatik, manuel veya denetimli) göre klemens köprülemelerinin cihazın kullanım kılavuzunda belirtilen şemalara uygun yapılması şarttır. AC ve DC besleme girişlerinin aynı anda yanlış terminallere bağlanmamasına dikkat edilmelidir.
