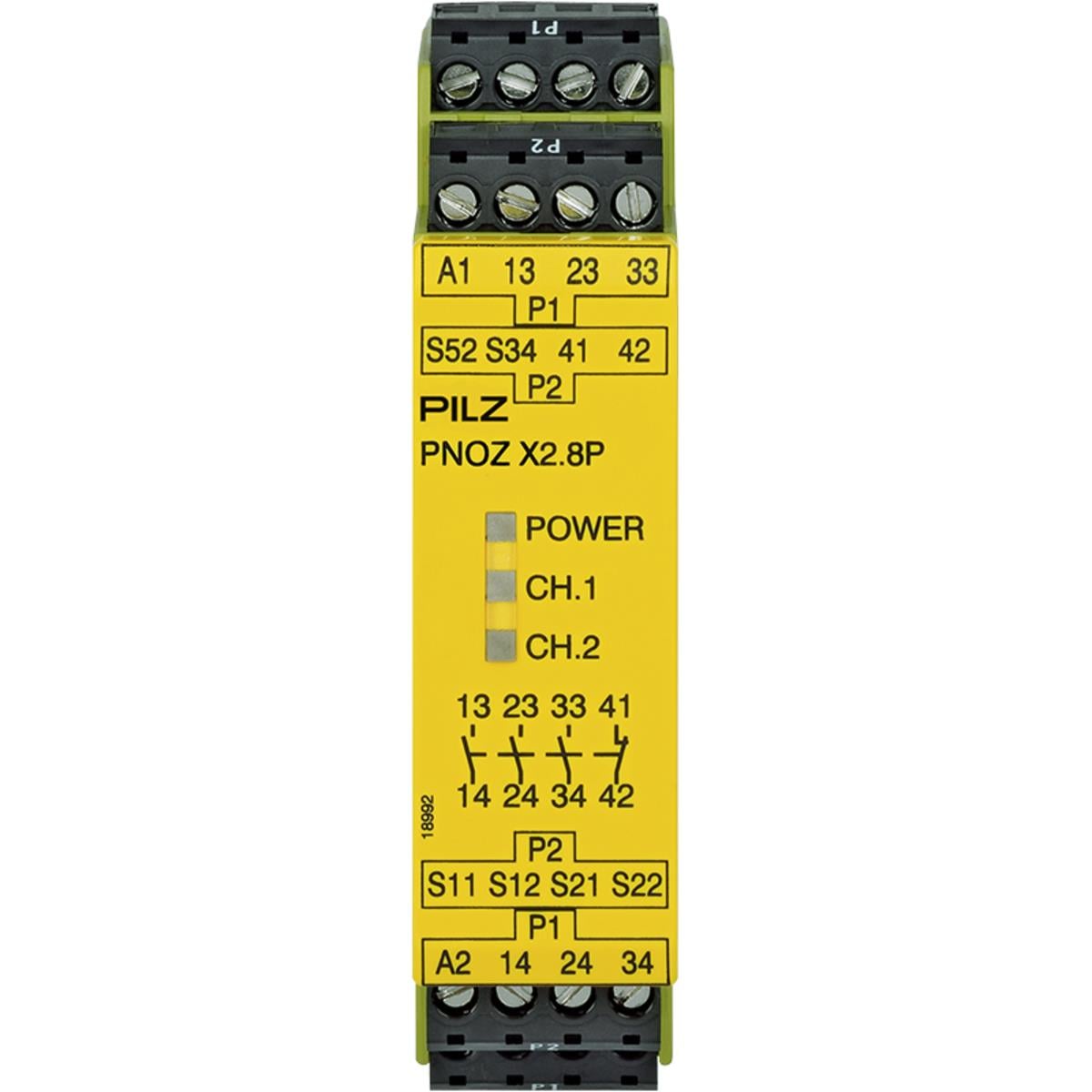

Pilz PNOZ X2.8P 777301, endüstriyel makinelerde acil durdurma ve güvenlik kapılarının izlenmesi için kullanılan kompakt bir emniyet rölesidir. Makinenin tehlikeli durumlarda güvenli şekilde durmasını sağlayarak operatör güvenliğini artırır.
Bu cihaz, çift kanallı giriş yapısı sayesinde kablolama hatalarını algılayabilir ve sistem güvenilirliğini artırır. 24V AC/DC çalışma gerilimi ile kontrol panolarına kolayca entegre edilir.
Öne Çıkan Özellikler
- 24V AC/DC besleme gerilimi
- 3 adet NO (normalde açık) ve 1 adet NC (normalde kapalı) çıkış
- E-STOP ve emniyet kapısı izleme
- Otomatik ve manuel reset seçenekleri
- 1 veya 2 kanallı giriş desteği
- Kısa devre algılamalı giriş yapısı
- Kompakt tasarım (22.5 mm genişlik)
- Takılabilir vidalı terminal bağlantısı
Teknik Özellikler
| Model |
PNOZ X2.8P |
| Ürün Kodu |
777301 |
| Besleme Gerilimi |
24 V AC/DC |
| Güç Tüketimi |
AC: 5.5 VA / DC: 2.5 W |
| Giriş Sayısı |
2 |
| Röle Çıkışları |
3 NO + 1 NC |
| Maks. Akım |
6 A |
| AC Gerilim |
240 V (AC1), 230 V (AC15) |
| DC Gerilim |
24 V |
| Koruma Sınıfı |
IP40 |
| Çalışma Sıcaklığı |
-35°C / +55°C |
| Bağlantı Tipi |
Takılabilir vidalı terminaller |
| Boyutlar (GxYxD) |
22.5 x 94 x 121 mm |
| Ağırlık |
185 g |
Kullanım Alanları
- Acil durdurma (E-STOP) sistemleri
- Emniyet kapısı kontrolü
- Makine güvenlik sistemleri
- Endüstriyel otomasyon uygulamaları
Avantajlar
24V besleme ile çalışan sistemler için ideal olan bu model, kompakt yapısı sayesinde pano içinde yer tasarrufu sağlar. Güvenilir röle yapısı ve gelişmiş güvenlik fonksiyonları ile endüstriyel uygulamalarda maksimum koruma sağlar.
Standartlar ve Uyumluluk
- EN 60947-5-1
- EN 61000-6-2 / EN 61000-6-4
- EN 61326-3-1
- EN 60068-2-6 / EN 60068-2-78
PNOZ X2.8P Emniyet Rölesi Bağlantı Şeması - Acil Stop Bağlantısı - Kapı Kilidi Bağlantıs - Işık Bariyeri Bağlantısı
PNOZ X2.8P Emniyet Rölesi Enerji Besleme Devre Şeması
PNOZ X2.8P Emniyet Rölesi Reset Devresi Bağlantı Şeması
PNOZ X2.8P Emniyet Rölesi Blok Diyagram Devre Şeması
