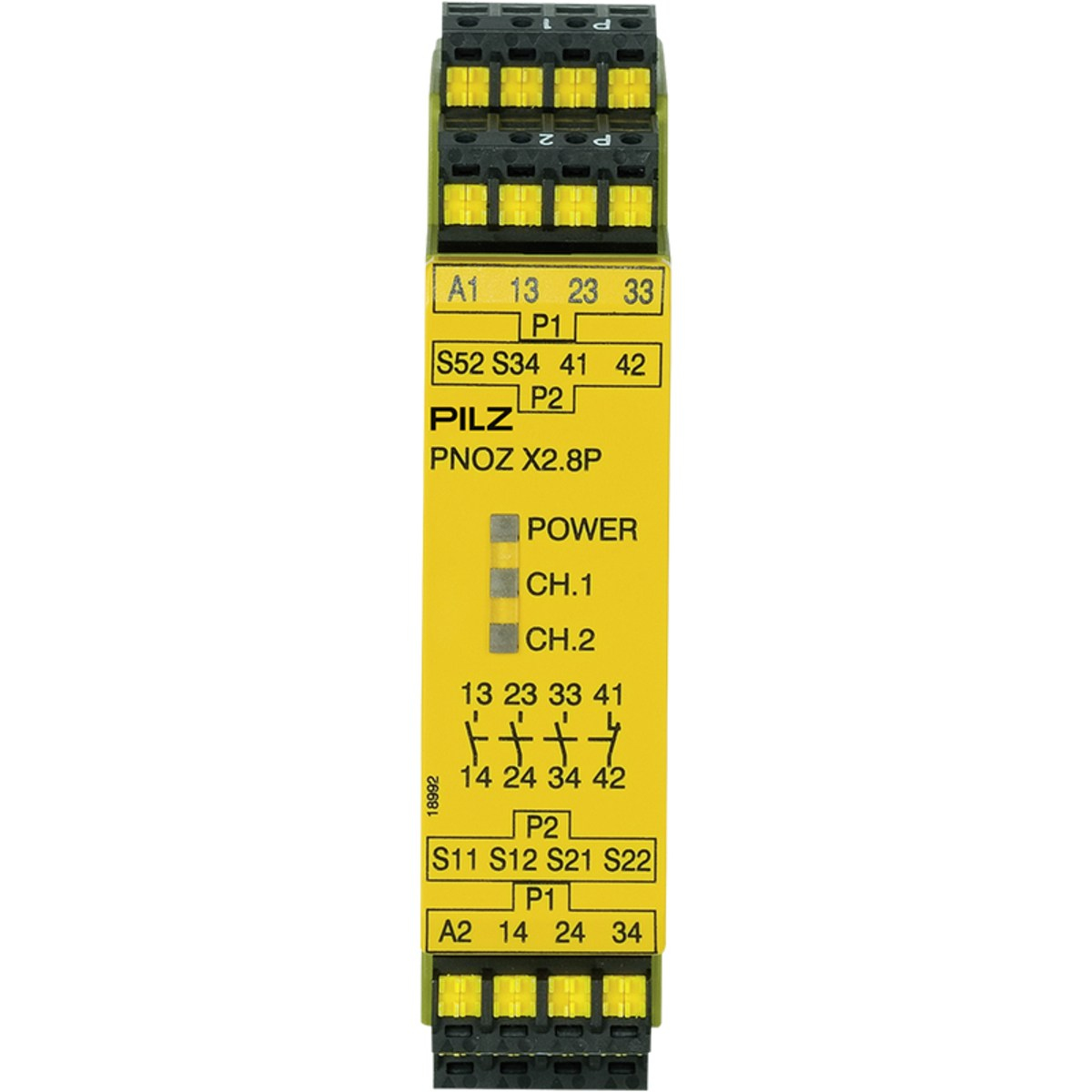

Pilz PNOZ X2.8P C 787301, acil durdurma, emniyet kapıları ve ışık perdeleri gibi makine güvenliği fonksiyonlarının izlenmesi için kullanılan bağımsız emniyet rölesidir. 24 V AC/DC besleme ile çalışan ürün 3 adet normalde açık güvenlik kontağı ve 1 adet normalde kapalı yardımcı kontak sunar. Kategori 4, PL e ve SIL 3 güvenlik özelliklerine sahiptir.
PNOZ X2.8P C, EN ISO 13849-1 kapsamında PL e ve Kategori 4 güvenlik seviyesine yönelik güvenlik karakteristiklerine sahiptir.
24 V AC/DC besleme gerilimiyle çalışır. AC tarafında güç tüketimi 5,5 VA, DC tarafında ise 2,5 W'tır.
3 adet anlık güvenlik kontağı ve 1 adet yardımcı NC kontak bulunur. Çıkışlar 240 V AC ve 24 V DC uygulamalarında kullanılabilir.
PNOZ X2.8P C, acil durdurma, güvenlik kapısı ve ışık perdesi gibi güvenlik fonksiyonlarını izlemek üzere tasarlanmış bağımsız bir emniyet rölesidir.
1 veya 2 kanallı giriş kablolamasını ve kontaklar arasındaki kısa devrelerin algılanabildiği veya algılanamadığı bağlantı seçeneklerini destekler. Otomatik veya manuel başlatma kullanılabilir. Güvenlik karakteristikleri PL e, Kategori 4, SIL CL 3 ve SIL 3 seviyelerini içerir.
Acil durdurma butonlarından gelen güvenlik sinyallerinin izlenmesi ve güvenlik çıkışlarının kontrolü.
Makine koruyucu kapılarının güvenlik devrelerinde izleme rölesi olarak kullanım.
Işık koruma sistemlerinden gelen güvenlik sinyallerinin değerlendirilmesi için kullanım.
Endüstriyel makinelerde güvenlik fonksiyonlarının izlenmesi ve güvenlik devrelerinin kontrolü.
Pilz PNOZ X2.8P C 787301 emniyet rölesi; 24 V AC/DC besleme, 3 NO + 1 NC kontak yapısı, Kategori 4, PL e ve SIL 3 güvenlik karakteristikleri ile acil durdurma, emniyet kapıları ve ışık perdelerinin izlenmesine yönelik makine güvenliği uygulamalarında kullanılabilir.
PNOZ X2.8P Emniyet Rölesi Enerji Besleme Devre Şeması
PNOZ X2.8P Emniyet Rölesi Reset Devresi Bağlantı Şeması
PNOZ X2.8P Emniyet Rölesi Blok Diyagram Devre Şeması
