Rittal AS 4055700 CW 120-S Bara Bükme ve Delik Delme Ünitesi

Rittal CW 120-S Bara Bükme ve Delme Ünitesi

Rittal AS 4055700 CW 120-S, bakır baraların bükülmesi ve delinmesi için geliştirilmiş sabit tip bir bara işleme ünitesidir. Ünite; yuvarlak deliklerin ve uzun deliklerin delinmesine olanak sağlarken, entegre hassas lazer bükme ve kesme işlemlerinin daha kolay ve hassas şekilde gerçekleştirilmesine yardımcı olur.

Endustrio.com üzerinden Rittal AS 4055700 CW 120-S bara bükme ve delik delme ünitesini inceleyebilir, teknik özelliklerini ve bara işleme uygulamalarındaki kullanımını değerlendirebilirsiniz.

Rittal AS 4055700 Öne Çıkan Özellikler

• Rittal CW 120-S ürün serisi
• Model: AS 4055700
• Bara bükme ve delik delme ünitesi
• Bakır baraların bükülmesi ve delinmesi için uygun
• Yuvarlak delik ve uzun delik delme
• Entegre hassas lazer
• Elektrikli gönye
• Boy stoperi
• R10 bükme mandreli
• Bükme kalıbı
• 12 mm maksimum malzeme kalınlığı
• 120 mm maksimum malzeme genişliği
• 90° maksimum bükme açısı
• Çalışma tezgahına konumlandırılabilir tasarım

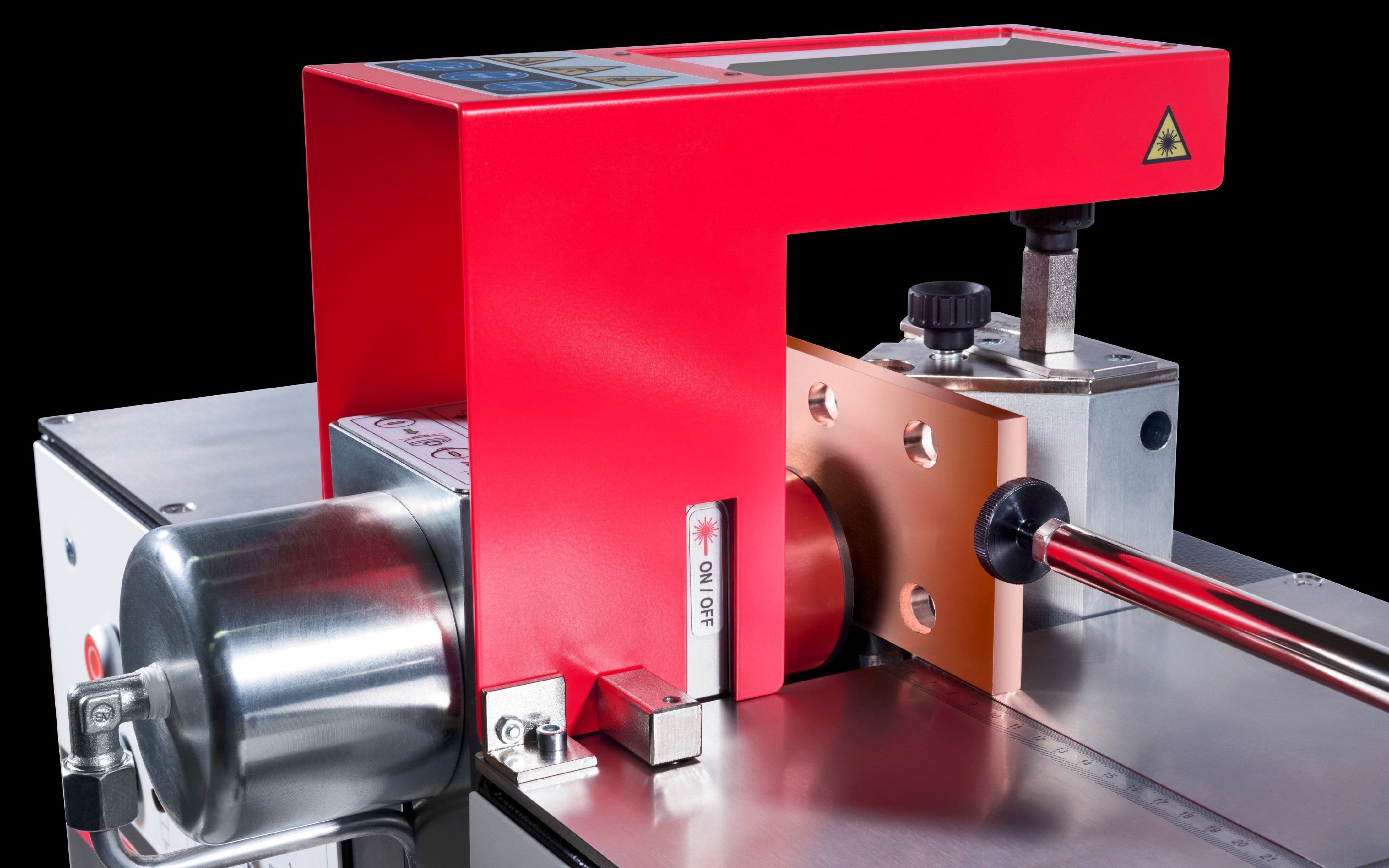

Rittal CW 120-S Bara Bükme

Rittal AS 4055700, elektrik panoları ve enerji dağıtım sistemlerinde kullanılan bakır baraların belirlenen ölçü ve açılarda bükülmesine yardımcı olur. Maksimum bükme kapasitesi 120 x 12 mm olarak belirtilmiştir.

Ünite, minimum 50 mm bükme/yan uzunluğu ile çalışabilir. U bükme için minimum değer 100 mm, Z bükme için minimum değer ise 72 mm'dir. Maksimum bükme açısı 90°'dir.

Rittal CW 120-S Delik Delme

Rittal CW 120-S bükme ve delik delme ünitesi, bakır baralar üzerinde yuvarlak ve uzun deliklerin oluşturulmasına olanak sağlar. Maksimum delme kapasitesi 6,6 x 21,5 mm olarak belirtilmiştir.

Delme ve bükme işlemlerinin aynı çalışma ünitesi üzerinde gerçekleştirilebilmesi, bara hazırlama ve pano montaj süreçlerinde işlem kolaylığı sağlayabilir.

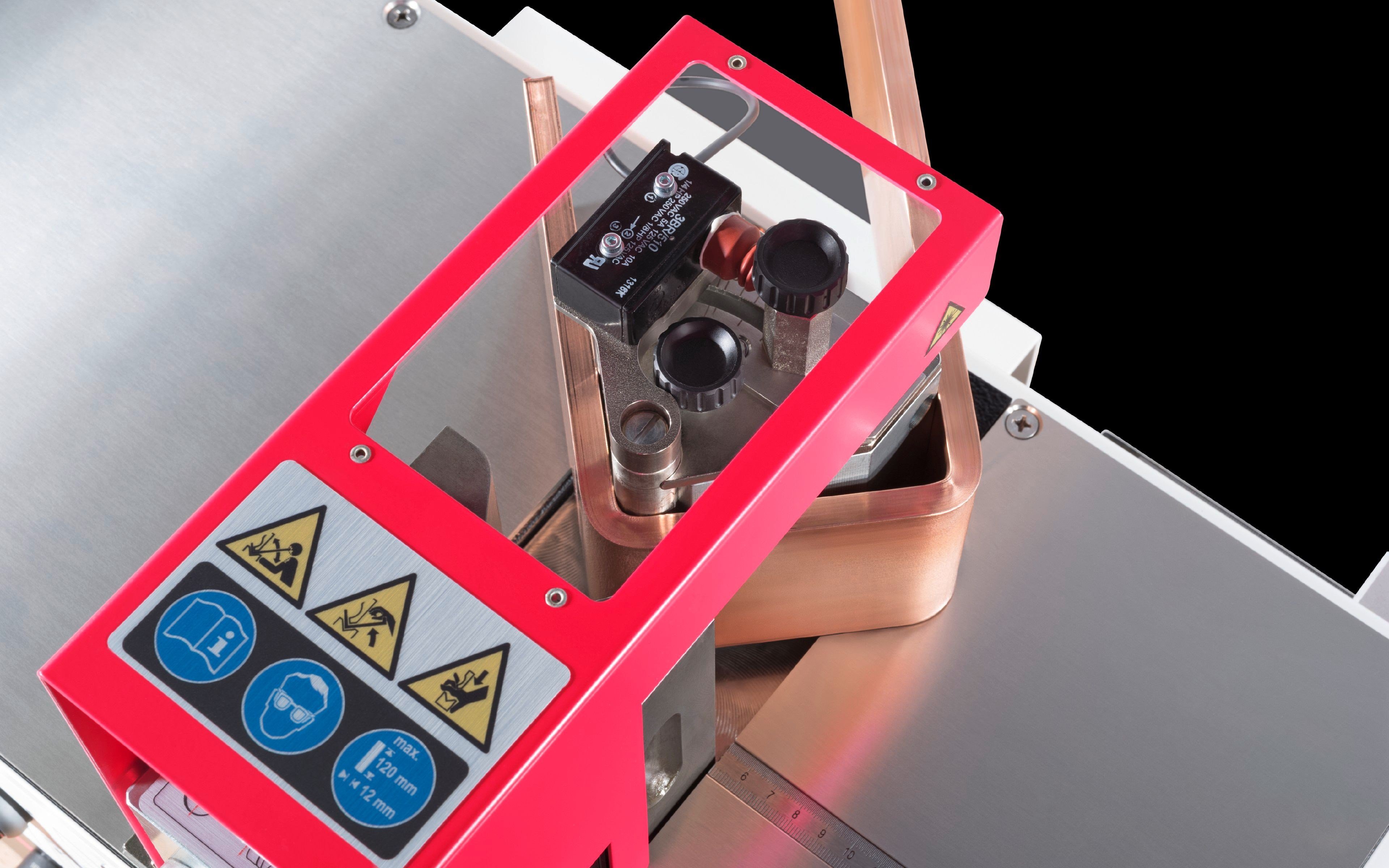

Entegre Hassas Lazer

Rittal AS 4055700 üzerinde bulunan entegre hassas lazer, kesme ve bükme işlemlerinin konumlandırılmasına yardımcı olur. Bu özellik, bara üzerinde yapılacak işlemlerin daha kontrollü şekilde gerçekleştirilmesini destekler.

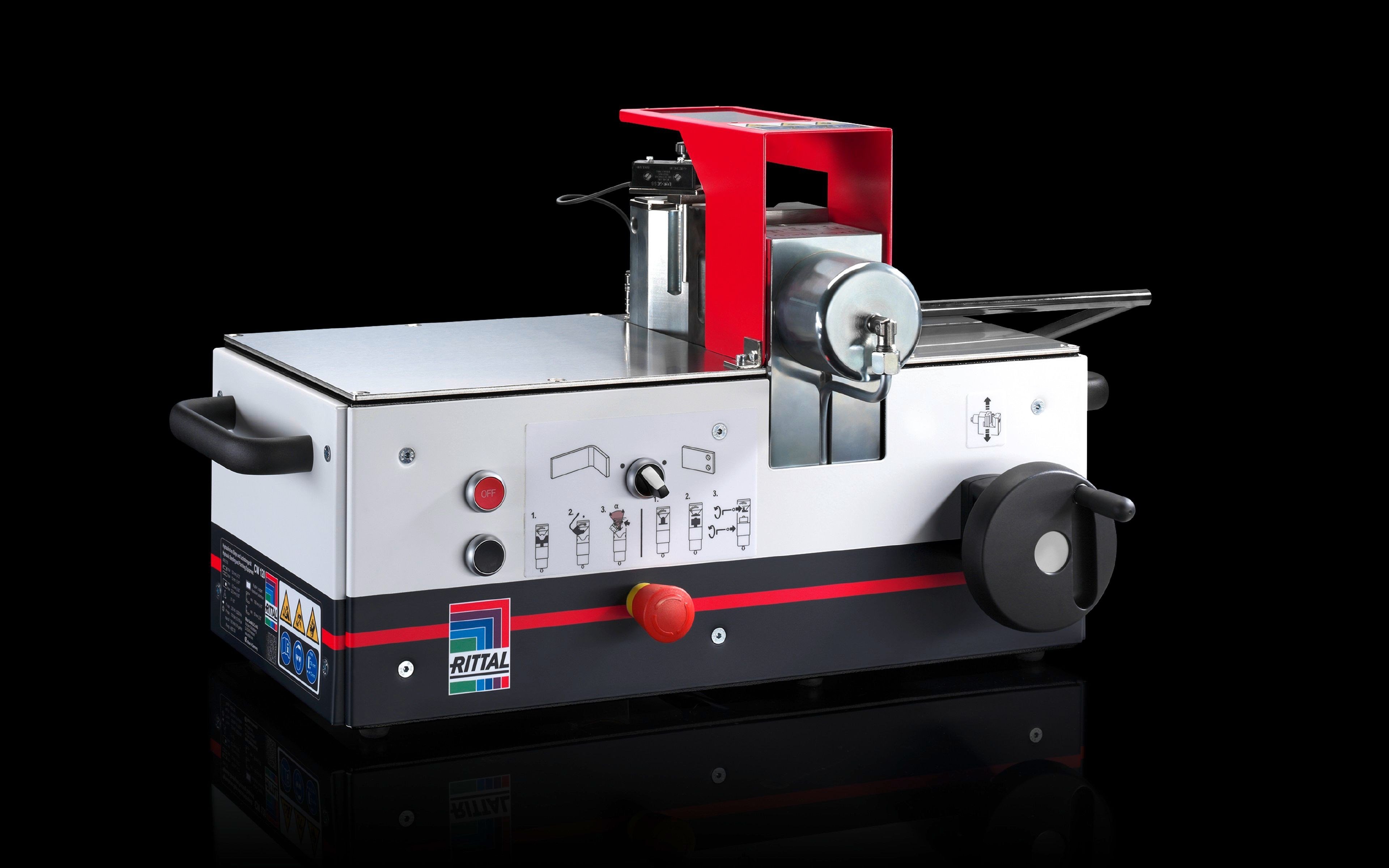

Rittal AS 4055700 Tasarım ve Donanım

Ürün; elektrikli gönye, boy stoperi, R10 bükme mandreli ve bükme kalıbı ile birlikte tasarlanmıştır. Takımların kolay değiştirilebilmesi, farklı bara işleme operasyonları arasında geçiş yapılmasına yardımcı olur.

Ünite çalışma tezgahı üzerine konumlandırılabilir. Makinenin ölçüleri 700 mm genişlik, 410 mm yükseklik ve 461 mm derinliktir.

Rittal AS 4055700 Teknik Özellikleri

Rittal AS 4055700 Kullanım Alanları

Rittal CW 120-S bara bükme ve delik delme ünitesi, elektrik panolarında ve enerji dağıtım sistemlerinde kullanılan bakır baraların hazırlanması için değerlendirilebilir.

• Elektrik panosu imalatı
• Alçak gerilim pano imalatı
• Enerji dağıtım sistemleri
• Bakır bara işleme
• Bara bükme uygulamaları
• Bara delme uygulamaları
• Elektrik tesisleri
• Endüstriyel elektrik sistemleri
• Pano montaj ve üretim çalışmaları

Rittal CW 120-S ile Hassas Bara İşleme

Rittal AS 4055700 CW 120-S, yüksek bükme ve delme hassasiyeti ile kolay takım değişimi sağlayacak şekilde tasarlanmıştır. 12 mm'ye kadar malzeme kalınlığı ve 120 mm'ye kadar malzeme genişliği için kullanılabilir.

Ürünün teknik kapasitesi ve çalışma koşulları, işlenecek baranın ölçüleri ve uygulamanın gerektirdiği bükme veya delme operasyonlarına göre değerlendirilmelidir.

Rittal AS 4055700 Endustrio.com'da

Rittal AS 4055700 CW 120-S bara bükme ve delik delme ünitesini Endustrio.com üzerinden inceleyebilir, ürünün teknik özelliklerini ve elektrik pano imalatındaki kullanım alanlarını değerlendirebilirsiniz.

Rittal CW 120-S, bakır baraların bükülmesi ve yuvarlak veya uzun deliklerin delinmesi gereken profesyonel bara işleme uygulamaları için değerlendirilebilir.
