Rittal RX 9362.000 RiLineX NH00/NH000 Sigortalı Yük Ayırıcı (160A / 60mm)

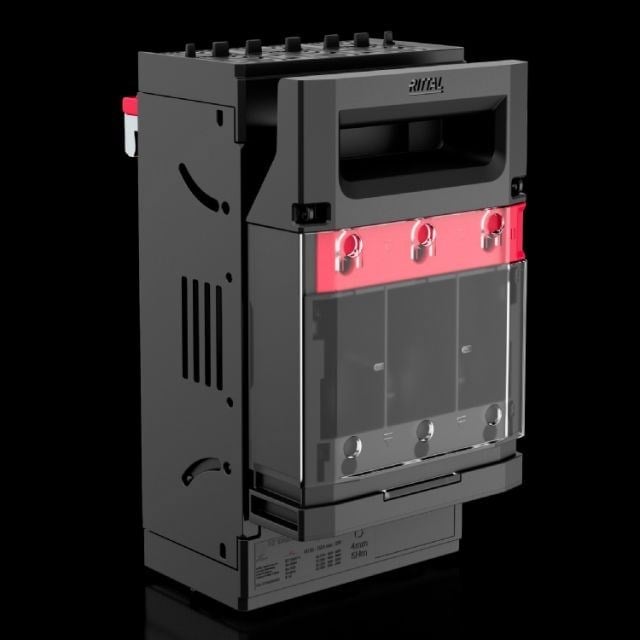

Rittal RX 9362.000 (9362000), yeni nesil RiLineX bara platformları ve alçak gerilim güç dağıtım şebekeleri için özel olarak optimize edilmiş yüksek güvenlikli bir NH sigortalı yük ayırıcı anahtardır (Fuse-Switch Disconnector). Yenilikçi tasarımı, montaj panolarında aletsiz revizyon ve tam dokunma koruması sağlayarak güç dağıtım süreçlerini daha esnek ve emniyetli hale getirir.

RiLineX 9362.000 modeli, NH 00 ve NH 000 boyutundaki bıçaklı sigorta buşonları ile kullanılmak üzere 3 kutuplu yapıda tasarlanmıştır. 60 mm merkez mesafeli bara sistemlerine tak-çalıştır (snap-on) mekanizması ile doğrudan kenetlenen bu şalter, 160 A nominal çalışma akımı, 690 V AC anma gerilimi, kapak üzeri entegre gerilim ölçüm noktaları ve bakım kolaylığı sunan park pozisyonu ile üstün bir mühendislik çözümüdür.

Öne Çıkan Özellikler

• Orijinal Rittal Ürünü (Yeni Nesil RiLineX Güç Dağıtım Platformu)
• Model / Ürün Kodu: RX 9362.000 (9362000)
• Geniş Sigorta Uyumluluğu – NH 00 ve NH 000 boy buşon yuvası desteği
• 60 mm Güç Barası Tasarımı – Merkez mesafeli kompakt modüler baralara doğrudan entegrasyon
• M8 Vida Bağlantısı – Kabloların ana devreye stabil ve sarsıntısız kilitlenmesi

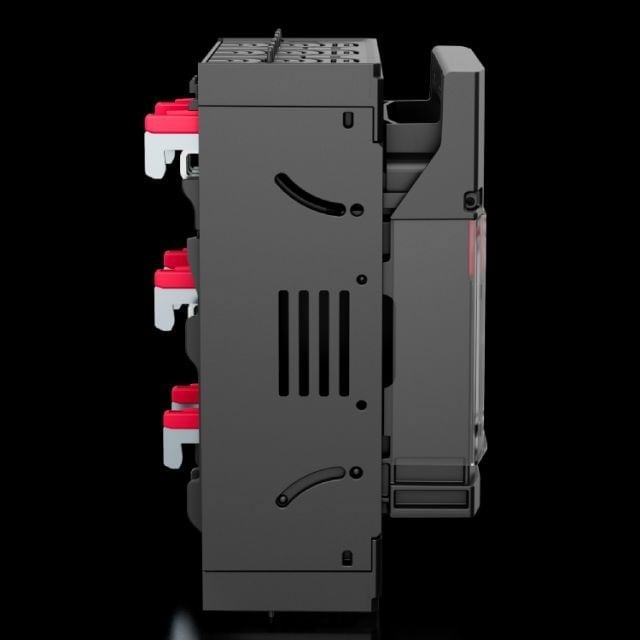

• Aletsiz Yön Değişimi – Sahadaki pano akışına göre kablo çıkış yönünü (üstten veya alttan) el ile ayarlama

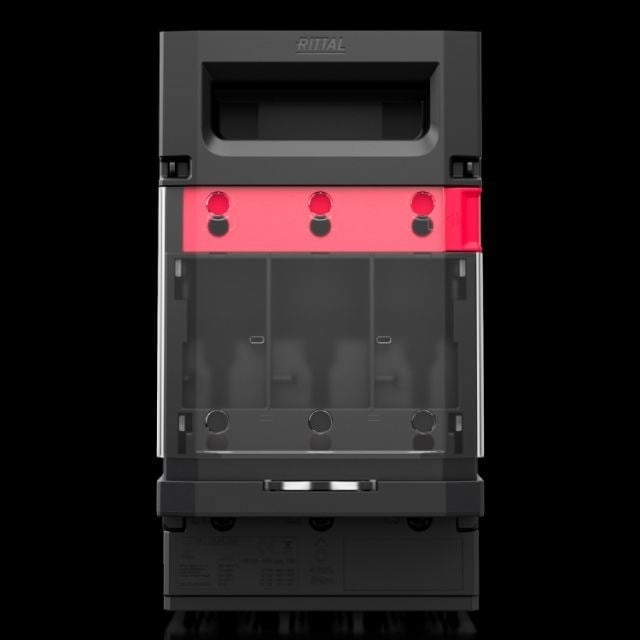

• Kapak Üzeri Entegre Ölçüm Noktaları – Şalter kapağını açmadan, güvenli ve pratik gerilim testi imkanı
• Bakım Park Pozisyonu – Servis çalışmalarını kolaylaştıran özel emniyetli park kademesi
• Mühürlenebilir ve Kilitlenebilir Kapak – Yetkisiz müdahaleleri önleyen kurşun mühür uyumlu ön panel
• UL 94 Standart Yangın Koruması – Kendine sönen yüksek kaliteli Poliamid (PA 6) izolatör gövde
• Ön Panel IP2X Koruma Sınıfı – Doğrudan temasa ve yabancı cisim girişine karşı ekstra emniyet

Kullanım Alanları

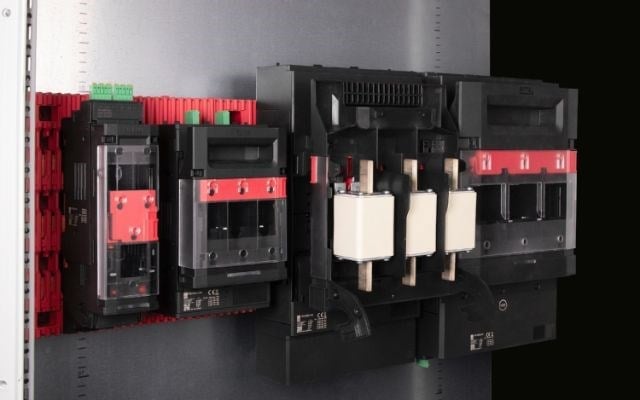

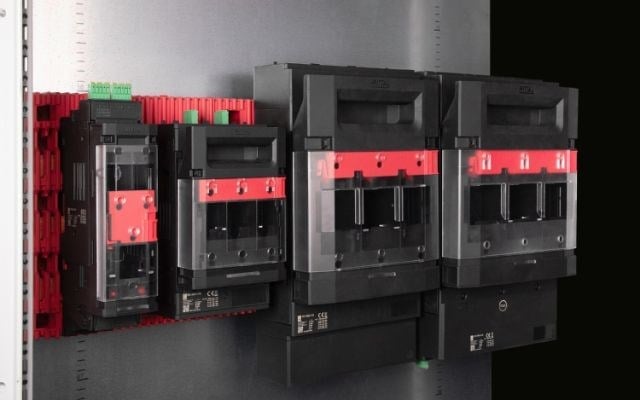

• Modüler RiLineX busbar / bara sistemli yeni nesil dağıtım panoları
• Endüstriyel motor kontrol merkezleri (MCC) ve ana dağıtım şalt panoları
• Veri merkezleri (Data Center), IT kabin sistemleri ve sunucu odası enerji altyapıları
• Fabrika otomasyon sistemleri ve ağır sanayi makine imalatı enerji giriş hatları
• Güvenli yük ayırma ve kısa devre koruması gerektiren tüm alçak gerilim tesisatları

Teknik Özellikler

Avantajları

• Kapak üzerindeki entegre test delikleri sayesinde devre enerjiliyken bile personeli ark tehlikesine atmadan güvenli voltaj testi sunar.
• Kablo çıkış yönünün panonun iç dizaynına göre hiçbir el aleti gerektirmeden üst veya alt olarak değiştirilebilmesi zaman kazandırır.

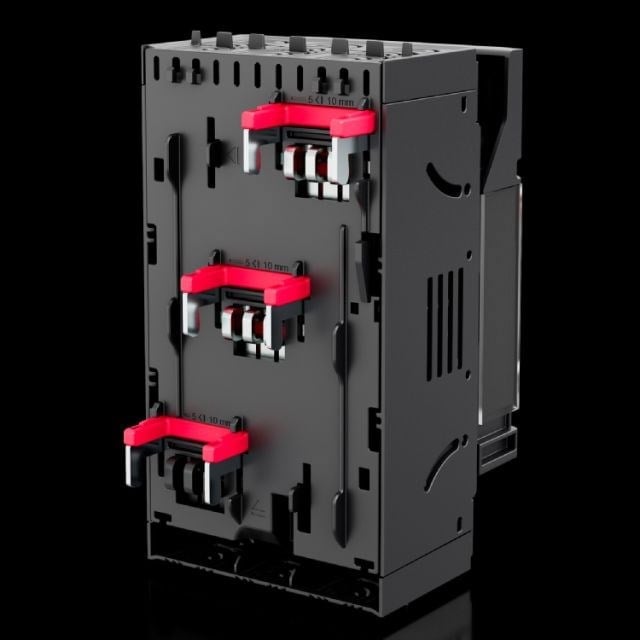

• Mevcut RiLineX bara kalınlıklarına (5mm / 10mm) hızlı uyum sağlayan snap-on montaj düzeneği işçilik maliyetlerini minimize eder.
• Gümüş kaplı elektrolitik bakır kontak rayları yüksek akım iletiminde ısınma riskini azaltır ve şalt ömrünü uzatır.
• Emniyetli park pozisyonu mekanizması, sistem bakımı sırasında sigortaların güvenle muhafaza edilmesini sağlar.

Paket İçeriği

• 1 x Rittal RX 9362.000 RiLineX NH00 Sigortalı Yük Ayırıcı Şalter
• 1 x Entegre Bara Geçiş ve M8 Bağlantı Donanımları

Not

Şalter durumunu (kapağın açık/kapalı olması) uzaktan izlemek ve otomasyon sistemlerine aktarmak amacıyla harici olarak 9362.140 veya uyumlu RiLineX mikro anahtarlar (Micro-switch) entegre edilebilir. Ürünün montaj kılavuzları, onay belgeleri ve 3D çizim dataları için Rittal Türkiye RX 9362000 Resmi Ürün Sayfası'nı ziyaret edebilirsiniz.
