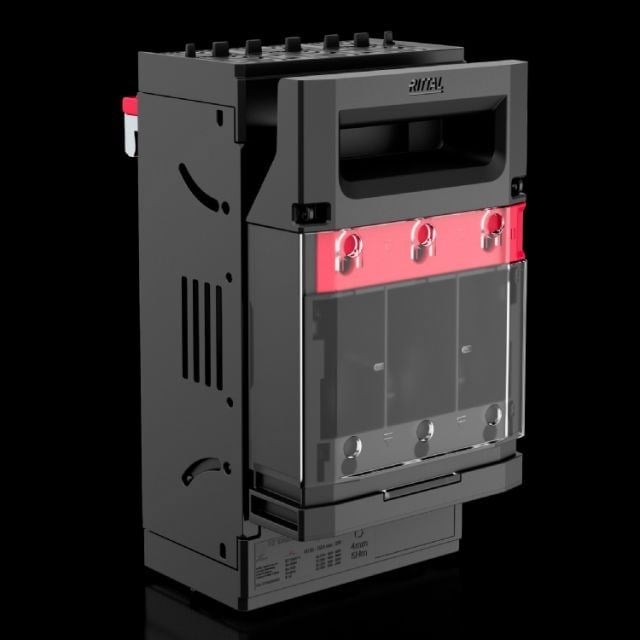

Rittal RX 9362.000 RiLineX NH00/NH000 Sigortalı Yük Ayırıcı Şalter (160A / 60mm)

Rittal RX 9362.000 (9362000), yeni nesil RiLineX ve RiLine60 bara platformları ile alçak gerilim güç dağıtım şebekeleri için özel olarak optimize edilmiş yüksek güvenlikli bir NH sigortalı şalter ayırıcı ünitesidir (Fuse-Switch Disconnector). Yenilikçi tasarımı, montaj panolarında 250 A'e kadar geçmeli montaj avantajı sağlayarak güç dağıtım süreçlerini daha esnek ve emniyetli hale getirir.

RiLineX 9362.000 modeli, 60 mm merkez mesafeli bara sistemleri için **00 ebatında (Boy 00 / NH000 uyumlu)** 3 kutuplu yapıda tasarlanmıştır. Kapak üzerindeki entegre ayrı bir açıklık üzerinden güvenli voltaj testi yapılmasına izin veren cihaz; görsel sigorta izleme özelliği, mühürlenebilir kilitli kapak yapısı, aletsiz yönü değiştirilebilen M8 vidalı terminal bağlantısı ve bakım kolaylığı sunan özel park pozisyonu ile üstün bir endüstriyel mühendislik çözümüdür.

Öne Çıkan Özellikler

• Orijinal Rittal Ürünü (Yeni Nesil RiLineX ve RiLine60 Güç Dağıtım Platformu)
• Model / Makale No: RX 9362.000 (9362000)
• Geniş Sigorta Uyumluluğu – Boy 00 (NH 00) ve Boy 000 (NH 000) bıçaklı buşon desteği
• 60 mm Güç Barası Tasarımı – Merkezden merkeze aralıklı çubuk sistemlerine doğrudan entegrasyon
• Aletsiz Yön Değişimi – Sahadaki pano akışına göre kablo çıkış yönünü (üstten veya alttan) el ile ayarlama

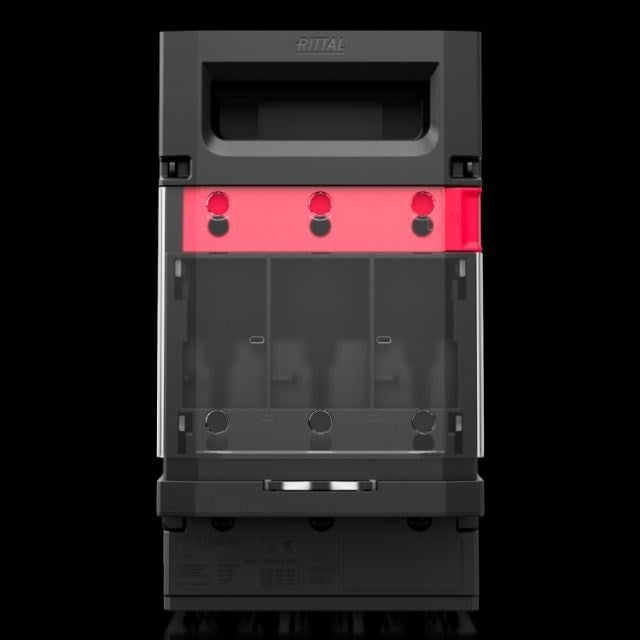

• Kapak Üzeri Entegre Ölçüm Noktaları – Şalter kapağını açmadan, ayrı bir açıklık üzerinden güvenli gerilim testi imkanı
• Bakım Park Pozisyonu – Servis çalışmalarını kolaylaştıran özel emniyetli şalter park kademesi
• Mühürlenebilir ve Kilitlenebilir Kapak – Yetkisiz müdahaleleri önleyen kurşun conta/mühür uyumlu ön panel
• Görsel Sigorta İzleme – Dahili pencereler üzerinden sigorta buşon durumlarının anlık takibi
• UL 94 Standart Yangın Koruması – Kendine sönen yüksek kaliteli Poliamid (PA 6) izolatör gövde
• IEC 60529 IP Koruma Sınıfı – Ön yüzeyden doğrudan temasa karşı IP2XB emniyet seviyesi

Kullanım Alanları

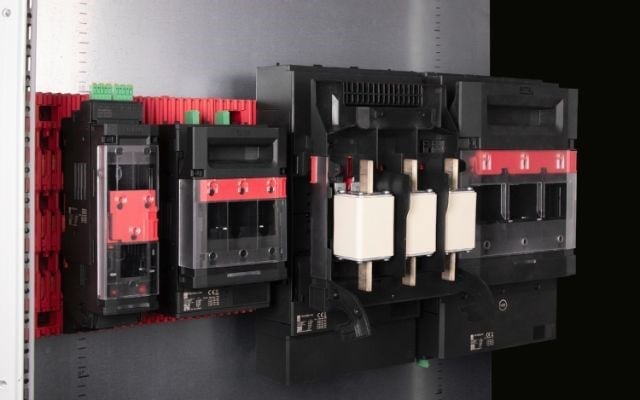

• Modüler RiLineX ve RiLine60 busbar / bara sistemli yeni nesil dağıtım panoları
• Endüstriyel motor kontrol merkezleri (MCC) ve ana dağıtım şalt panoları
• 15x5/10 mm, 20x5/10 mm ve 30x5/10 mm bakır ray kalınlığına sahip güç hatları
• Veri merkezleri (Data Center), IT kabin sistemleri ve enerji dağıtım altyapıları
• Fabrika otomasyon sistemleri ve ağır sanayi makine imalatı ana enerji girişleri

Teknik Özellikler

Avantajları

• Kapak üzerindeki entegre test delikleri sayesinde devre enerjiliyken bile personeli ark tehlikesine atmadan güvenli voltaj testi sunar.
• Kablo çıkış yönünün panonun iç dizaynına göre hiçbir el aleti gerektirmeden üst veya alt olarak değiştirilebilmesi montajda büyük zaman kazandırır.

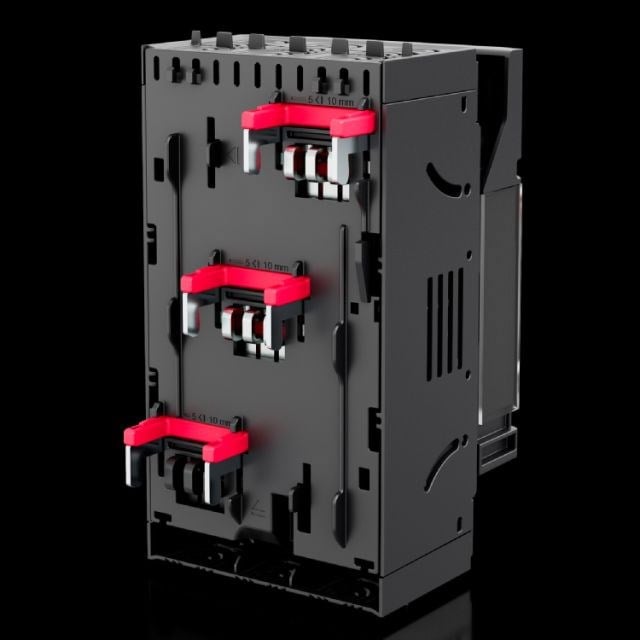

• 5 mm ve 10 mm bakır ray kalınlıklarına hızlı uyum sağlayan pratik geçmeli düzeneği işçilik maliyetlerini minimuma indirir.
• Gümüş kaplı elektrolitik bakır kontak rayları yüksek akım iletiminde ısınma riskini azaltır ve şalt ömrünü uzatır.
• Emniyetli park pozisyonu mekanizması, sistem bakımı ve revizyonu sırasında sigortaların güvenle muhafaza edilmesini sağlar.

GTİP Bilgileri

• Uluslararası GTİP Kodu: 8536.90.95
• Türkiye GTİP Kodu: 8536.90.95.00.00

Paket İçeriği

• 1 x Rittal RX 9362.000 RiLineX NH00 Sigortalı Yük Ayırıcı Şalter
• 1 x Entegre Bara Geçiş ve M8 Bağlantı Donanımları

Not

Şalter gövdesi, ana akım devresini koruyan bıçaklı sigorta buşonlarını içermez; projenizin akım koruma değerine uygun NH00 veya NH000 buşonların harici olarak tedarik edilmesi gerekmektedir. Ürünün montaj kılavuzları, onay belgeleri, ETIM 9 (EC001040) sınıflandırma dataları ve 3D çizimleri için Rittal Türkiye RX 9362000 Resmi Ürün Sayfası'nı ziyaret edebilirsiniz.
