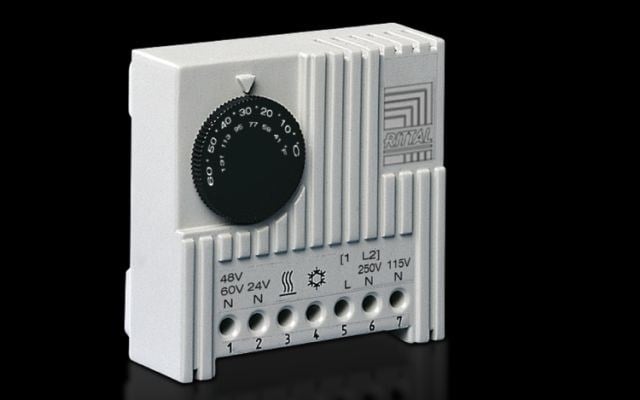

Rittal SK 3110000 Pano İçi Termostat
Rittal SK 3110000, elektrik panolarında iç sıcaklığın kontrol edilmesi ve sıcaklık koşullarına bağlı olarak fan, ısıtıcı ve ısı eşanjörlerinin kumanda edilmesi için kullanılan pano içi termostattır. Ürün, pano iç sıcaklığının izlenmesinde sinyal vericisi olarak da kullanılabilir.
Rittal SK 3110000 Özellikleri
- Marka: Rittal
- Model: SK 3110000
- Ürün Tipi: Pano içi termostat
- Ayar Aralığı: 5 °C - 60 °C
- Nominal Çalışma Gerilimi: 24 - 230 V AC, 1~
- DC Çalışma Gerilimi: 24 - 60 V DC
- Kontak Yapısı: 1 kutuplu change-over kontak
- Kontak Tipi: Ani anahtarlama kontağı
- Renk: RAL 7035
- Paket İçeriği: 1 adet
Kontak Yükü
Rittal SK 3110000 termostatın izin verilen bağlantı yükü, ısıtma ve soğutma uygulamalarına göre farklılık gösterir.
- Isıtma: AC 10 (4) A, cos φ = 0,6 için endüktif yük
- Soğutma: AC 5 (4) A, cos φ = 0,6 için endüktif yük
- DC: Maksimum 30 W
- Devreye girme farkı: Yaklaşık 1 K ± 0,8 K
Bimetal Termostat Yapısı
SK 3110000, sıcaklığa duyarlı eleman olarak termal geri beslemeli bimetal regülatör kullanır. Bu yapı, pano içerisindeki sıcaklık değişimine bağlı olarak kontakların anahtarlanmasını sağlar.
Termostat; pano soğutma fanlarının, pano ısıtıcılarının ve ısı eşanjörlerinin kontrolünde kullanılabileceği gibi pano iç sıcaklığının izlenmesi için sinyal üreticisi olarak da değerlendirilebilir.
Montaj Özellikleri
Rittal SK 3110000, EN 50 022 standardına uygun 35 mm taşıyıcı raya dikey veya yatay olarak monte edilebilir. Ürün ayrıca birlikte verilen adaptör kullanılarak pano profiline veya montaj plakasına hızlı şekilde sabitlenebilir.
Bağlantı teknolojisinde dışarıdan vida bağlantısı yapılabilen klemens yapısı kullanılması, montaj ve bağlantı işlemlerinde kolaylık sağlar.
Teknik Bilgiler
| Teknik Özellik |
Değer |
| Ürün Kodu |
SK 3110000 |
| Ürün Tipi |
Pano İçi Termostat |
| Ayar Aralığı |
5 °C - 60 °C |
| AC Çalışma Gerilimi |
24 - 230 V, 1~ |
| DC Çalışma Gerilimi |
24 - 60 V DC |
| Kontak Yapısı |
1 kutuplu change-over |
| Devreye Girme Farkı |
Yaklaşık 1 K ± 0,8 K |
| Isıtma Kontak Yükü |
AC 10 (4) A |
| Soğutma Kontak Yükü |
AC 5 (4) A |
| DC Kontak Yükü |
Maks. 30 W |
| Genişlik |
71 mm |
| Yükseklik |
71 mm |
| Derinlik |
33,5 mm |
| Renk |
RAL 7035 |
| Net Ağırlık |
0,095 kg |
| Brüt Ağırlık |
0,12 kg |
| Paket Adedi |
1 adet |
| ETIM 9 |
EC004587 |
| ECLASS 8.0 |
27210707 |
Kullanım Alanları
- Elektrik ve otomasyon panoları
- Pano fanlarının sıcaklık kontrollü çalıştırılması
- Pano ısıtıcılarının kontrolü
- Isı eşanjörlerinin kontrolü
- Pano iç sıcaklığının izlenmesi
- Endüstriyel pano iklimlendirme uygulamaları
GTİP Bilgileri
Rittal Gümrük Tarife Numarası: 90321020
Türkiye ithalat işlemlerinde kullanılacak kesin GTİP, güncel Türk Gümrük Tarife Cetveli ve ürünün ithalat koşullarına göre ayrıca teyit edilmelidir.
Barkod / EAN Bilgileri
EAN: 4028177036598
Onaylar
Rittal ürün sayfasında SK 3110000 için UL + C-UL (listed) onayı belirtilmektedir.
