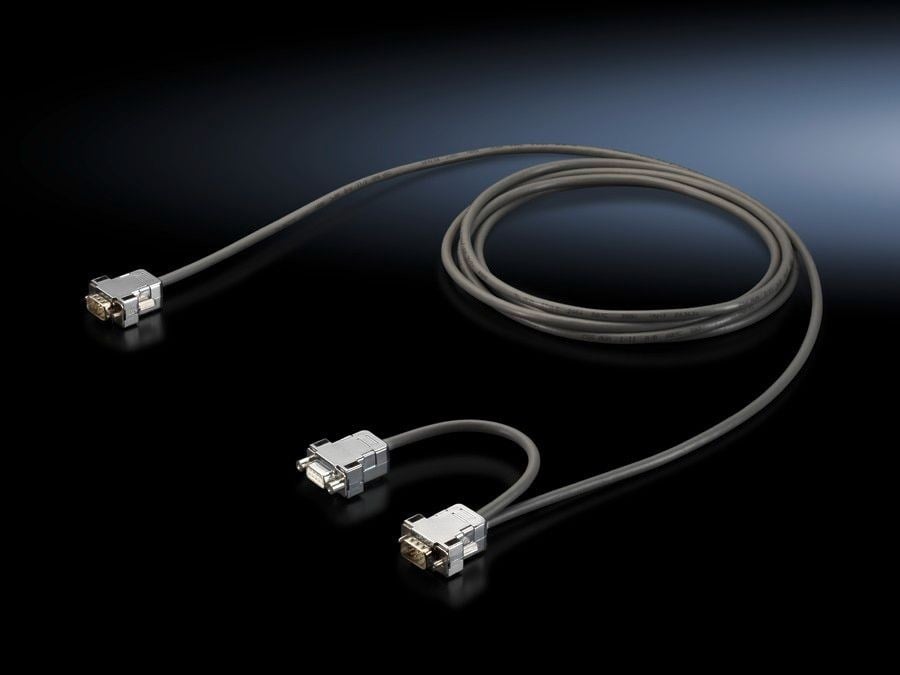

Rittal SK 3124100 Master Slave Kablosu SK BUS Sistemi 3 m
Rittal SK 3124100, Rittal SK-BUS sistemi içerisinde birden fazla klima ve e-Comfort kontrol cihazına sahip hava/su ısı eşanjörünün birbiriyle haberleşmesini sağlamak amacıyla kullanılan 3 metre uzunluğunda korumalı Master/Slave ara birim kablosudur. Karmaşık sıralı pano ve kabin sistemlerinde Master-Slave yapısının oluşturulmasına yardımcı olur.
Rittal SK 3124100 Öne Çıkan Özellikler
- SK-BUS sistemi için Master/Slave kablosudur.
- 3 metre uzunluğunda korumalı ara birim kablosudur.
- Birden fazla soğutma cihazının haberleşmesini sağlar.
- e-Comfort kontrollü hava/su ısı eşanjörleriyle iletişim için kullanılabilir.
- Master-Slave yapısının oluşturulmasını destekler.
- Kapı sivici üzerinden ortak açma/kapama kontrolüne imkân sağlar.
- Sıcaklık set değerine göre paralel açma/kapama kontrolünü destekler.
- Ortak toplu hata sinyali ve sıcaklık değerlerinin kaydedilmesini destekler.
- Karmaşık kablolama ihtiyacının azaltılmasına yardımcı olur.
Ürün Kullanım Alanı
Rittal SK 3124100 Master/Slave kablosu, birden fazla pano klimasının veya e-Comfort kontrol cihazına sahip hava/su ısı eşanjörlerinin SK-BUS sistemi üzerinden birbirleriyle haberleşmesi gereken uygulamalarda kullanılır. Özellikle birbirine eklenmiş veya sıralı pano sistemlerinde iklimlendirme cihazlarının koordineli şekilde çalışmasına yardımcı olur.
Master-Slave yapı sayesinde bağlı iklimlendirme cihazlarının ortak kontrol ve izleme fonksiyonları daha düzenli şekilde gerçekleştirilebilir. Kapı sivici üzerinden ortak açma ve kapama, sıcaklık set değerine göre paralel açma ve kapama, ortak hata sinyali ve sıcaklık takibi gibi fonksiyonlar desteklenir.
SK-BUS Master Slave Yapısı
nB = nK – 1
nB: Gerekli Master/Slave kablosu sayısı (SK-BUS sistemi)
nK: Birbirine bağlanacak klima sayısı
Rittal tarafından verilen bu formüle göre SK-BUS sisteminde gerekli Master/Slave kablosu sayısı, birbirine bağlanacak klima sayısının bir eksiğidir. Örneğin 3 klima birbirine bağlanacaksa 2 adet Master/Slave kablosu gerekir.
Teknik Özellikler
| Marka |
Rittal |
| Ürün Serisi |
SK |
| Model / Ürün Kodu |
3124100 |
| Rittal Model No. |
SK 3124100 |
| Ürün Tipi |
Master/Slave Kablosu |
| Sistem |
SK-BUS |
| Kablo Tipi |
Korumalı Ara Birim Kablosu |
| Kablo Uzunluğu |
3 m |
| Uygulama |
Klima ve hava/su ısı eşanjörleri |
| Kontrol Sistemi |
e-Comfort Controller |
| Master/Slave Yapısı |
Desteklenir |
| Teslimat Kapsamı |
3 m korumalı ara birim kablosu + kullanım kılavuzu |
| Paket İçeriği |
1 adet |
| Net Ağırlık |
0,15 kg |
| Brüt Ağırlık |
0,221 kg |
| ETIM 9 |
EC002620 |
| ETIM 8 |
EC002620 |
| ECLASS 8.0 |
27189261 |
GTİP ve Barkod Bilgileri
| GTİP Bilgileri |
85444290 |
| Barkod / EAN |
4028177325494 |
| Ürün Kodu |
3124100 |
Rittal SK 3124100 Master Slave Kablosu
Rittal SK 3124100, SK-BUS sistemi üzerinden birden fazla iklimlendirme cihazının iletişim kurmasını sağlayan 3 metre uzunluğunda korumalı Master/Slave kablosudur. e-Comfort kontrol cihazına sahip Rittal klimalar ve hava/su ısı eşanjörleri ile kullanılan sistemlerde Master-Slave haberleşmesini destekler.
Ürün, karmaşık sıralı pano sistemlerinde iklimlendirme cihazlarının ortak şekilde kontrol edilmesine yardımcı olur. Kapı sivici kontrolü, sıcaklık set değerine göre paralel çalıştırma, ortak hata sinyali ve sıcaklık değerlerinin kaydedilmesi gibi işlevlerin gerçekleştirilmesini destekler.
Önemli: SK-BUS sisteminde gerekli Master/Slave kablosu sayısı Rittal'ın verdiği nB = nK – 1 formülüne göre belirlenir. nK birbirine bağlanacak klima sayısını, nB ise gerekli kablo sayısını ifade eder.
