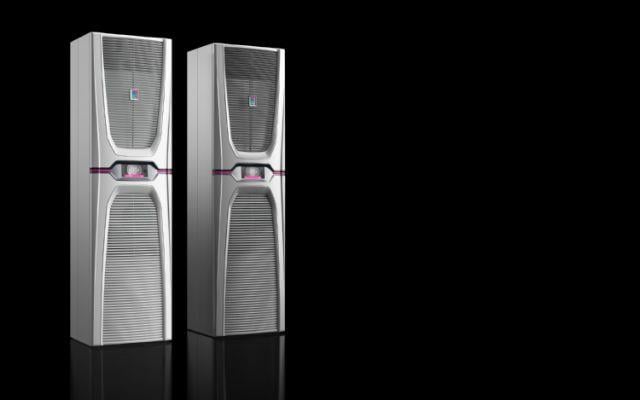

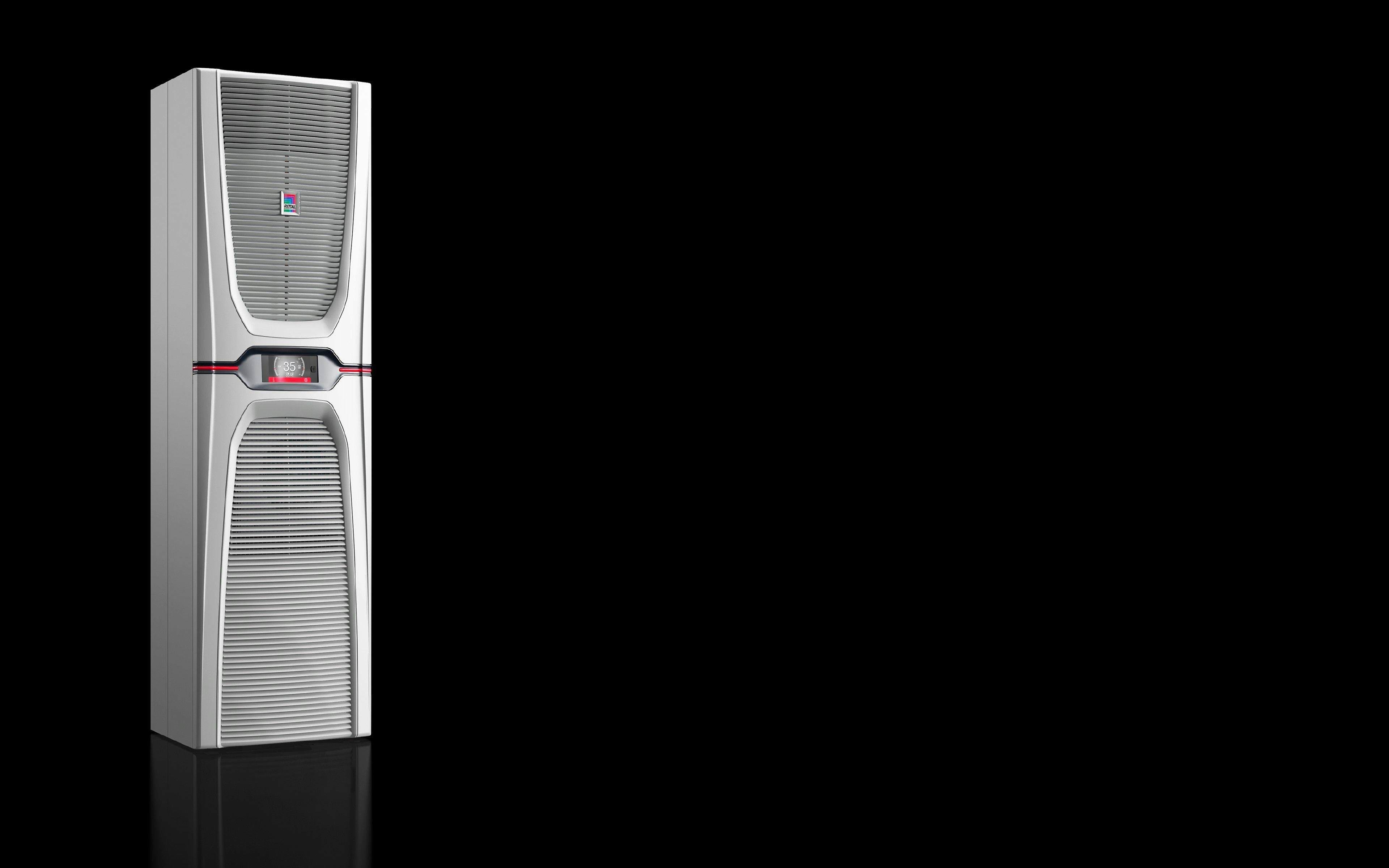

Rittal SK 3188.940 (3188940) Blue e+ Duvara Monteli Pano Kliması 4 kW

Rittal SK 3188.940 (3188940), elektrik panoları, otomasyon kabinleri ve endüstriyel kontrol sistemlerinde oluşan ısının etkili şekilde uzaklaştırılması için geliştirilmiş Blue e+ duvara monteli pano klimasıdır. 4 kW soğutma kapasitesi ile PLC, inverter, sürücü, güç kaynağı ve diğer hassas elektronik ekipmanların uygun sıcaklık koşullarında çalışmasına yardımcı olur.

Rittal Blue e+ teknolojisi, devir kontrollü bileşenler ve Heat Pipe teknolojisini bir arada kullanarak pano içerisindeki soğutma ihtiyacına göre çalışma performansının optimize edilmesine yardımcı olur. Rittal'ın resmi verilerine göre Blue e+ teknolojisi ortalama %75'e kadar enerji tasarrufu sağlayabilir. SK 3188.940 modeli 380-480 V AC, 3 faz besleme ile 50/60 Hz frekansta çalışır.

Öne Çıkan Özellikler

• Orijinal Rittal Blue e+ pano kliması
• Model: SK 3188.940
• Ürün Kodu: 3188940
• Duvara monteli tasarım
• 4 kW soğutma kapasitesi
• Blue e+ enerji verimli teknoloji
• Heat Pipe teknolojisi
• Devir kontrollü bileşenler
• 380-480 V AC, 3 faz besleme
• 50/60 Hz çalışma frekansı
• e+ Controller sıcaklık kontrolü
• Dokunmatik ekran ve akıllı arayüz
• Hidrofobik RiNano kaplamalı kondenser
• Entegre elektrikli yoğuşma suyu buharlaştırıcı
• IP55 iç devre koruma sınıfı
• Çelik sac gövde
• RAL 7035 renk

Kullanım Alanları

• Elektrik panoları
• Endüstriyel otomasyon panoları
• PLC kontrol panoları
• Frekans inverteri ve sürücü panoları
• Motor kontrol panoları
• Makine kontrol kabinleri
• Üretim hatları
• Proses otomasyon sistemleri
• Güç elektroniği panoları
• Endüstriyel elektronik ekipmanların soğutulması

Teknik Özellikler

• Marka: Rittal
• Model: SK 3188.940
• Ürün Kodu: 3188940
• Seri: Blue e+
• Ürün Tipi: Duvara Monteli Pano Kliması
• Soğutma Kapasitesi L35/L35 50 Hz: 4 kW
• Soğutma Kapasitesi L35/L35 60 Hz: 4 kW
• Soğutma Kapasitesi L35/L50 50 Hz: 3,02 kW
• Soğutma Kapasitesi L35/L50 60 Hz: 3,02 kW
• Nominal Çalışma Gerilimi: 380-480 V AC
• Faz: 3~
• Frekans: 50/60 Hz
• Nominal Güç: 1,45 kW
• Hava Debisi Dış Devre: 2.300 m³/h
• Hava Debisi İç Devre: 2.300 m³/h
• EER: 3,08
• SEER: 6,5
• Kontrol Sistemi: e+ Controller
• Fabrika Sıcaklık Ayarı: +35 °C
• Sıcaklık Ayar Aralığı: 20-50 °C
• Çalışma Sıcaklığı: -20...+60 °C
• Depolama Sıcaklığı: -40...+70 °C
• Soğutucu Akışkan Devresi Çalışma Sıcaklığı: 3...60 °C
• Heat Pipe Çalışma Sıcaklığı: -20...+45 °C
• İzin Verilen Maksimum Çalışma Basıncı: 24 bar
• Soğutucu Gaz: R-513A
• Soğutucu Gaz Miktarı: 1,8 kg
• GWP: 631
• CO₂ Eşdeğeri: 1,14 t
• İç Devre Koruma Sınıfı: IP55
• NEMA: UL Type 12 / UL Type 3R
• Gövde Malzemesi: Çelik Sac
• Renk: RAL 7035
• Montaj Tipi: Duvara Montaj

Boyutlar ve Ağırlık

• Genişlik: 450 mm
• Yükseklik: 1.600 mm
• Derinlik: 393 mm
• Gerekli Montaj Yuvası Genişliği: 433 mm
• Gerekli Montaj Yuvası Delik Yüksekliği: 1.579 mm
• Net Ağırlık: 72,4 kg
• Brüt Ağırlık: 91 kg

Blue e+ Teknolojisi

Rittal SK 3188.940, devir kontrollü bileşenleri ve Heat Pipe teknolojisini birlikte kullanarak pano içerisindeki ısı yüküne göre soğutma performansının optimize edilmesine yardımcı olur. Bu yapı, özellikle değişken ısı yüklerine sahip endüstriyel panolarda enerji tüketiminin azaltılmasına katkı sağlar.

Rittal'ın Blue e+ teknolojisi için belirttiği ortalama %75'e kadar enerji tasarrufu özelliği, geleneksel sabit hızlı soğutma sistemlerine kıyasla önemli bir enerji verimliliği avantajı sunar.

Kontrol ve İzleme

e+ Controller ile sıcaklık kontrolü sağlanır. Fabrika sıcaklık ayarı +35 °C olup sıcaklık ayar aralığı 20-50 °C arasındadır.

Opsiyonel Rittal IoT Interface 3124.300 kullanılarak Blue e+ soğutma ünitelerinin uzaktan izlenmesi ve ağ bağlantılarının gerçekleştirilmesi mümkündür. Cihaz verileri, durum bilgileri ve sistem mesajları uzaktan takip edilebilir.

Yoğuşma Yönetimi

Rittal SK 3188.940, entegre elektrikli yoğuşma suyu buharlaştırıcı ile birlikte teslim edilir. Kondenserde bulunan hidrofobik RiNano kaplama ise kondenser yüzeyinin kirlenmeye karşı korunmasına yardımcı olur.

Ürün; montaj malzemeleri ve bağlantıya hazır kablolu yapı ile birlikte teslim edilir. Bağlantı için plug-in terminal bloğu kullanılmaktadır.

Avantajları

• 4 kW soğutma kapasitesi ile yüksek ısı yüküne sahip pano uygulamalarında etkili sıcaklık kontrolü sağlar.
• Blue e+ teknolojisi sayesinde enerji tüketiminin optimize edilmesine yardımcı olur.
• Heat Pipe teknolojisi ile verimli soğutma performansı sunar.
• 380-480 V AC üç faz besleme ile endüstriyel elektrik sistemlerine uyum sağlar.
• IP55 iç devre koruma sınıfı ile endüstriyel pano uygulamalarına uygundur.
• RiNano kaplamalı kondenser bakım ihtiyacının azaltılmasına yardımcı olur.
• Entegre yoğuşma suyu buharlaştırıcısı kullanım kolaylığı sağlar.
• PLC, inverter, sürücü ve güç elektroniği ekipmanlarının sıcaklık kontrolüne yardımcı olur.
• Dokunmatik ekran ve akıllı arayüz sayesinde kullanım kolaylığı sunar.

GTİP Bilgileri

• Gümrük Tarife Kodu: 8415.82.00
• Ürün Grubu: Pano Soğutma Cihazları

Barkod Bilgileri

• EAN / GTIN: 4028177709591
• Ürün Kodu: 3188940
• Model: SK 3188.940

ETIM ve ECLASS Bilgileri

• ETIM 9: EC000855
• ETIM 8: EC000855
• ECLASS 8.0: 27180704

Onaylar

• KC Korea
• IEC CB
• UL + C-UL Listed
• UL + C-UL FTTA

Paket İçeriği

• 1 x Rittal SK 3188.940 Blue e+ Duvara Monteli Pano Kliması
• Hidrofobik RiNano kaplamalı kondenser
• Entegre elektrikli yoğuşma suyu buharlaştırıcı
• Montaj malzemeleri
• Bağlantıya hazır kablolu yapı

Not

Rittal SK 3188.940 (3188940), üretici tarafından yalnızca yarı açık alanlarda kullanılmak üzere belirtilmiştir. Pano kliması seçiminde pano içerisindeki toplam ısı kaybı, ortam sıcaklığı, pano ölçüleri ve montaj koşulları dikkate alınmalıdır. Elektrik bağlantısı ve devreye alma işlemlerinin üretici teknik dokümanlarına uygun olarak yetkili personel tarafından gerçekleştirilmesi tavsiye edilir.
