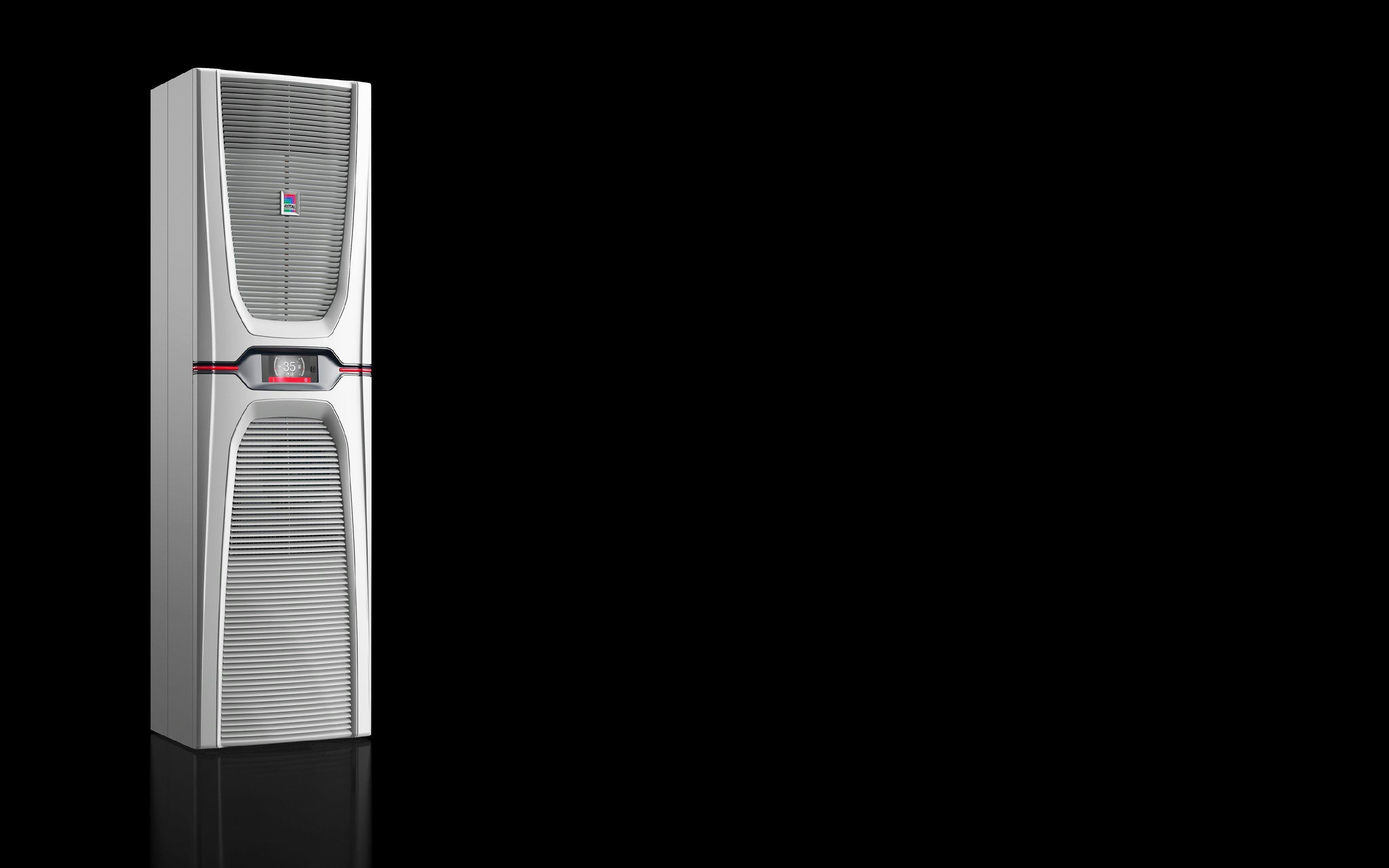

Rittal SK 3189.940 (3189940) Blue e+ Duvara Monte Pano Kliması 5,5 kW

Rittal SK 3189.940 (3189940), elektrik panoları, otomasyon kabinleri ve endüstriyel kontrol sistemlerinde oluşan yüksek ısı yükünün uzaklaştırılması için geliştirilmiş Blue e+ duvara monte pano klimasıdır. 5,5 kW soğutma kapasitesi ile PLC, inverter, sürücü, servo sistemleri, güç kaynakları ve diğer hassas elektronik ekipmanların uygun sıcaklık koşullarında çalışmasına yardımcı olur.

Rittal Blue e+ teknolojisi; hız kontrollü bileşenler ve Heat Pipe teknolojisini birlikte kullanarak değişken ısı yüklerinde enerji tüketiminin optimize edilmesine yardımcı olur. Rittal, Blue e+ teknolojisi sayesinde ortalama %75'e kadar enerji tasarrufu sağlanabileceğini belirtmektedir. SK 3189.940 modeli 380-480 V AC, 3 faz, 50/60 Hz besleme ile çalışır.

Öne Çıkan Özellikler

• Orijinal Rittal Blue e+ pano kliması
• Model: SK 3189.940
• Ürün Kodu: 3189940
• Duvara monte tasarım
• 5,5 kW soğutma kapasitesi
• Blue e+ enerji verimli teknoloji
• Heat Pipe teknolojisi
• Hız kontrollü bileşenler
• 380-480 V AC, 3 faz besleme
• 50/60 Hz çalışma frekansı
• e+ Controller sıcaklık kontrolü
• Dokunmatik ekran ve akıllı arayüz
• Hidrofobik RiNano kaplamalı kondenser
• Entegre elektrikli yoğuşma suyu buharlaştırıcı
• IP55 iç devre koruma sınıfı
• UL Type 12 ve UL Type 3R
• Çelik sac gövde
• RAL 7035 renk

Kullanım Alanları

• Elektrik panoları
• Endüstriyel otomasyon panoları
• PLC kontrol panoları
• Frekans inverteri ve sürücü panoları
• Servo sürücü panoları
• Motor kontrol panoları
• Makine kontrol kabinleri
• Üretim hatları
• Proses otomasyon sistemleri
• Güç elektroniği panoları
• Yüksek ısı yüküne sahip endüstriyel kontrol kabinleri

Teknik Özellikler

• Marka: Rittal
• Model: SK 3189.940
• Ürün Kodu: 3189940
• Seri: Blue e+
• Ürün Tipi: Duvara Monte Pano Kliması
• Soğutma Kapasitesi L35/L35 50 Hz: 5,5 kW
• Soğutma Kapasitesi L35/L35 60 Hz: 5,5 kW
• Soğutma Kapasitesi L35/L50 50 Hz: 3,95 kW
• Soğutma Kapasitesi L35/L50 60 Hz: 3,95 kW
• Nominal Çalışma Gerilimi: 380-480 V AC
• Faz: 3~
• Frekans: 50/60 Hz
• Nominal Güç: 2,35 kW
• Nominal Güç Pel: 2,2 kW
• Hava Debisi Dış Devre: 2.300 m³/h
• Hava Debisi İç Devre: 2.300 m³/h
• EER: 2,5
• SEER: 5,6
• Kontrol Sistemi: e+ Controller
• Fabrika Sıcaklık Ayarı: +35 °C
• Sıcaklık Ayar Aralığı: 20-50 °C
• Çalışma Sıcaklığı: -20 °C...60 °C
• Depolama Sıcaklığı: -40 °C...70 °C
• Aktif Soğutucu Devresi Çalışma Sıcaklığı: 3 °C...60 °C
• Heat Pipe Çalışma Sıcaklığı: -20 °C...45 °C
• Maksimum Çalışma Basıncı: 24 bar
• Soğutucu Gaz: R-513A
• Soğutucu Gaz Miktarı: 1,8 kg
• GWP: 631
• CO₂ Eşdeğeri: 1,14 t
• İç Devre Koruma Sınıfı: IP55
• NEMA: UL Type 12 / UL Type 3R
• Gövde Malzemesi: Çelik Sac
• Renk: RAL 7035
• Montaj Tipi: Duvara Monte

Boyutlar ve Ağırlık

• Genişlik: 450 mm
• Yükseklik: 1.600 mm
• Derinlik: 393 mm
• Gerekli Montaj Yuvası Genişliği: 433 mm
• Gerekli Montaj Yuvası Delik Yüksekliği: 1.579 mm
• Net Ağırlık: 72,4 kg
• Brüt Ağırlık: 89 kg

Blue e+ Teknolojisi

Rittal SK 3189.940, hız kontrollü bileşenler ve Heat Pipe teknolojisini birlikte kullanarak pano içerisindeki sıcaklığın kontrol edilmesine yardımcı olur. Sistem, değişken ısı yüklerine göre soğutma performansını optimize ederek enerji tüketiminin azaltılmasına katkı sağlar.

Rittal'ın resmi ürün bilgilerinde Blue e+ teknolojisinin ortalama %75'e kadar enerji tasarrufu sağlayabildiği belirtilmektedir. Dokunmatik ekran ve akıllı arayüzler kullanım ve izleme kolaylığı sunar.

Kontrol ve İzleme

e+ Controller ile pano sıcaklığının kontrolü sağlanır. Fabrika sıcaklık ayarı +35 °C olup sıcaklık ayar aralığı 20-50 °C arasındadır.

Opsiyonel Rittal IoT Interface 3124.300 kullanılarak Blue e+ soğutma ünitelerinin uzaktan izlenmesi ve ağ bağlantısının gerçekleştirilmesi mümkündür. Cihaz verileri, durumlar ve sistem mesajları uzaktan takip edilebilir.

Yoğuşma Yönetimi

Rittal SK 3189.940, entegre elektrikli yoğuşma suyu buharlaştırıcı ile birlikte teslim edilir. Kondenserde bulunan hidrofobik RiNano kaplama, kondenser yüzeyinin korunmasına ve bakım ihtiyacının azaltılmasına yardımcı olur.

Avantajları

• 5,5 kW yüksek soğutma kapasitesi ile yüksek ısı yüküne sahip panolarda etkili sıcaklık kontrolü sağlar.
• Blue e+ teknolojisi ile enerji tüketiminin optimize edilmesine yardımcı olur.
• Heat Pipe teknolojisi sayesinde verimli soğutma performansı sunar.
• 380-480 V AC üç faz besleme ile endüstriyel elektrik sistemlerine uyum sağlar.
• IP55 iç devre koruması ile endüstriyel pano uygulamalarına uygundur.
• RiNano kaplamalı kondenser bakım ihtiyacının azaltılmasına yardımcı olur.
• Entegre yoğuşma suyu buharlaştırıcısı kullanım kolaylığı sağlar.
• PLC, inverter, servo sürücü ve güç elektroniği ekipmanlarının sıcaklık kontrolüne yardımcı olur.
• Dokunmatik ekran ve akıllı arayüz kullanım kolaylığı sunar.
• Çoklu gerilim özelliği sayesinde farklı endüstriyel elektrik sistemlerinde kullanılabilir.

GTİP Bilgileri

• Gümrük Tarife Kodu: 84158200
• Ürün Grubu: Pano Soğutma Cihazları

Barkod Bilgileri

• EAN / GTIN: 4028177708075
• Ürün Kodu: 3189940
• Model: SK 3189.940

ETIM ve ECLASS Bilgileri

• ETIM 9: EC000855
• ETIM 8: EC000855
• ECLASS 8.0: 27180704

Onaylar

• KC Korea
• IEC CB
• UL + C-UL Listed
• UL + C-UL FTTA

Paket İçeriği

• 1 x Rittal SK 3189.940 Blue e+ Duvara Monte Pano Kliması
• Hidrofobik RiNano kaplamalı kondenser
• Entegre elektrikli yoğuşma suyu buharlaştırıcı
• Montaj malzemeleri
• Bağlantıya hazır kablolu plug-in terminal bloğu

Not

Rittal SK 3189.940 (3189940), üretici bilgilerine göre yalnızca yarı açık alanlarda kullanılabilir. Pano kliması seçiminde pano içerisindeki toplam ısı kaybı, ortam sıcaklığı, pano ölçüleri ve montaj koşulları dikkate alınmalıdır. Elektrik bağlantısı ve devreye alma işlemlerinin üretici teknik dokümanlarına uygun şekilde yetkili personel tarafından yapılması tavsiye edilir.
