Rittal SK 3343200 CDU In-Row 1000 kW Soğutma Dağıtım Ünitesi

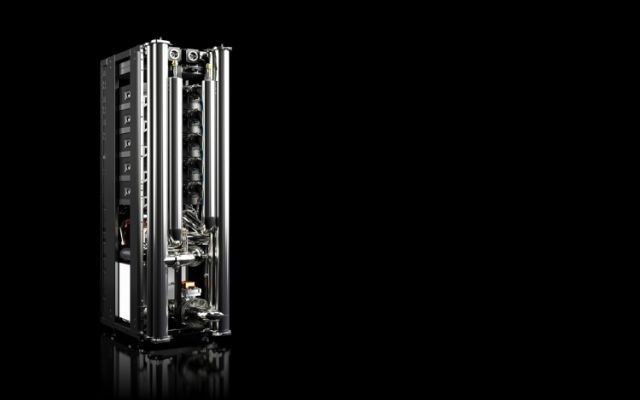

Rittal SK 3343200 CDU In-Row, sıvı soğutmalı yüksek performanslı sunucuların soğutulması için geliştirilmiş sıvıdan sıvıya Coolant Distribution Unit (CDU) çözümüdür. CDU In-Row, bina tarafındaki su devresini IT ekipmanının soğutucu devresinden ayırarak ikincil devrede gerekli debi, basınç ve soğutma ortamı kalitesinin korunmasına yardımcı olur.
Yüksek kapasiteli veri merkezi soğutma çözümü
Rittal SK 3343200, 4K ATD'de 1.000 kW ve 6K ATD'de 1.500 kW toplam soğutma gücü sunar. Ürün, yüksek yoğunluklu sıvı soğutmalı sunucu ve veri merkezi altyapıları için In-Row soğutma mimarisinde kullanılmak üzere tasarlanmıştır.
Ürün Bilgileri
| Marka |
Rittal |
| Model |
SK 3343200 |
| Ürün Tipi |
Soğutma Dağıtım Ünitesi CDU In-Row |
| Soğutma Tipi |
Sıvıdan sıvıya soğutma |
| Dizayn |
Suite soğutma / In-Row soğutma |
| Malzeme |
Çelik sac, boyalı |
| Renk |
RAL 9005 |
GTİP ve Barkod Bilgileri
| GTİP Bilgileri |
84733080 |
| Barkod / EAN |
Belirtilmemiştir |
Soğutma Kapasitesi
SK 3343200, yüksek yoğunluklu sıvı soğutmalı IT sistemleri için yüksek kapasiteli CDU In-Row çözümüdür.
1.000 kW
4K ATD koşulunda toplam soğutma gücü.
1.500 kW
6K ATD koşulunda toplam soğutma gücü.
1.500 l/dk
N+1 konfigürasyonunda 2,0 bar'da ikincil devre nominal debisi.
İkincil Devre ve Pompa Sistemi
Rittal SK 3343200, ikincil devrede yüksek debi gerektiren uygulamalar için 15 adet VSD santrifüj pompa ile yapılandırılmıştır. Nominal ikincil devre debisi N+1 konfigürasyonunda 1.500 l/dk, N konfigürasyonunda 1.875 l/dk seviyesindedir.
| Parametre |
Değer |
| Pompa sayısı |
15 |
| Pompa tipi |
VSD santrifüj pompa |
| N+1 debi |
1.500 l/dk @ 2,0 bar |
| N debi |
1.875 l/dk @ 1,8 bar |
| Pompa yedekliliği |
N+1 |
FWS ve TCS Soğutma Devreleri
CDU In-Row, bina tarafındaki Facility Water System (FWS) ile IT ekipmanının Technical Cooling System (TCS) devresini birbirinden ayırır. Bu yapı, ikincil devrede gerekli debi, basınç ve soğutma ortamı kalitesinin yönetilmesini sağlar.
| Parametre |
FWS |
TCS |
| Soğutma ortamı |
Su |
Su + PG25 |
| Çalışma sıcaklığı |
10 °C ... 50 °C |
20 °C ... 55 °C |
| Maksimum çalışma basıncı |
10 bar |
5 bar |
| Su bağlantısı |
4" Tri-Clamp'li hijyenik flanş |
4" Tri-Clamp'li hijyenik flanş |
| Su temini |
Taban veya tavan |
Taban veya tavan |
Filtrasyon ve Yedeklilik
İkincil devrede 25 µm filtre bulunur ve 50 µm filtre opsiyonu sunulur. Filtre tarafında 2N yedeklilik sağlanırken pompa ünitesinde N+1 yedeklilik kullanılır.
Redundant Cooling:
Pompa ünitesi: N+1
Filtre: 2N
Hot Swap Özelliği
Rittal SK 3343200'ün kritik bileşenleri hot swap özelliğini destekler. Bu özellik bakım ve bileşen değişimi sırasında sistem sürekliliğinin korunmasına yönelik tasarlanmıştır.
- Pompa ünitesi
- Control Module
- Filtre
- Sensörler
- 2 yollu vana motoru
- Dolum pompası
- Tahliye vanası
İzleme ve Ağ Protokolleri
CDU In-Row, veri merkezi altyapısında sistemin izlenmesi ve üst seviye yönetim sistemleriyle entegrasyonu için geniş kapsamlı iletişim protokollerini destekler.
İzlenen parametreler: sıcaklık, nem, basınç, debi, filtre, sızıntı ve bileşen durumu.
| Protokoller |
Redfish, Modbus/TCP, HTTP, HTTPS, SSL, SSH, NTP, Telnet, TCP/IP v4, TCP/IP v6, DHCP, DNS, Syslog, SNMP v1/v2c/v3, OPC-UA, FTP/SFTP, SMTP, LDAP, RCCMD |
| Sızıntı izleme |
Evet |
Elektriksel Özellikler
| Nominal çalışma gerilimi |
200 - 277 V AC, 3~, 50/60 Hz
346 - 480 V AC, 50/60 Hz
240 - 380 V DC |
| Yaklaşık güç tüketimi |
18 kW |
| Elektriksel bağlantı |
2 x NEMA L22-30P |
Ölçüler ve Ağırlık
| Genişlik |
600 mm |
| Yükseklik |
2.300 mm |
| Derinlik |
1.400 mm |
| İşletme ağırlığı |
1.250 kg |
Çalışma Koşulları
| Ünite çalışma sıcaklığı |
5 °C ... 35 °C |
| FWS ortamı |
Su, 10 °C ... 50 °C |
| TCS ortamı |
Su + PG25, 20 °C ... 55 °C |
| FWS maksimum basınç |
10 bar |
| TCS maksimum basınç |
5 bar |
| Ses basıncı seviyesi |
73,4 dB(A) |
Teslimat Kapsamı
- Bağlantıya hazır CDU In-Row ünitesi
- Havalandırma vanaları
- Kaçak sensörü
Opsiyonlar
- Pompa ünitesi sayısı
- Yedekli güç kaynağı
- Kablolu bağlantı
- Filtre boyutu
- İzole edilmiş FWS borulama sistemi
- Acil durdurma şalteri
Uygulama Alanları
- Yüksek performanslı sunucular
- Sıvı soğutmalı veri merkezleri
- Yüksek yoğunluklu IT altyapıları
- AI ve HPC veri merkezi uygulamaları
- In-Row veri merkezi soğutma sistemleri
- Yüksek kapasiteli sıvı soğutma altyapıları
Önemli:
Rittal SK 3343200 standart bir pano kliması veya klasik rack tipi klima değildir. Ürün, sıvı soğutmalı yüksek performanslı IT sunucuları için kullanılan yüksek kapasiteli bir CDU In-Row sistemidir. Kurulum ve boyutlandırmada FWS/TCS devreleri, debi, basınç, soğutma ortamı ve elektriksel altyapı birlikte değerlendirilmelidir.
Rittal SK 3343200 CDU In-Row
Rittal SK 3343200, 4K ATD'de 1.000 kW ve 6K ATD'de 1.500 kW toplam soğutma gücü, 15 VSD santrifüj pompa, N+1 pompa yedekliliği, 2N filtre yedekliliği, 1.500 l/dk N+1 nominal ikincil devre debisi, 18 kW yaklaşık güç tüketimi ve kapsamlı sistem izleme özellikleriyle yüksek yoğunluklu sıvı soğutmalı veri merkezi altyapıları için geliştirilmiş Rittal CDU In-Row çözümüdür.
