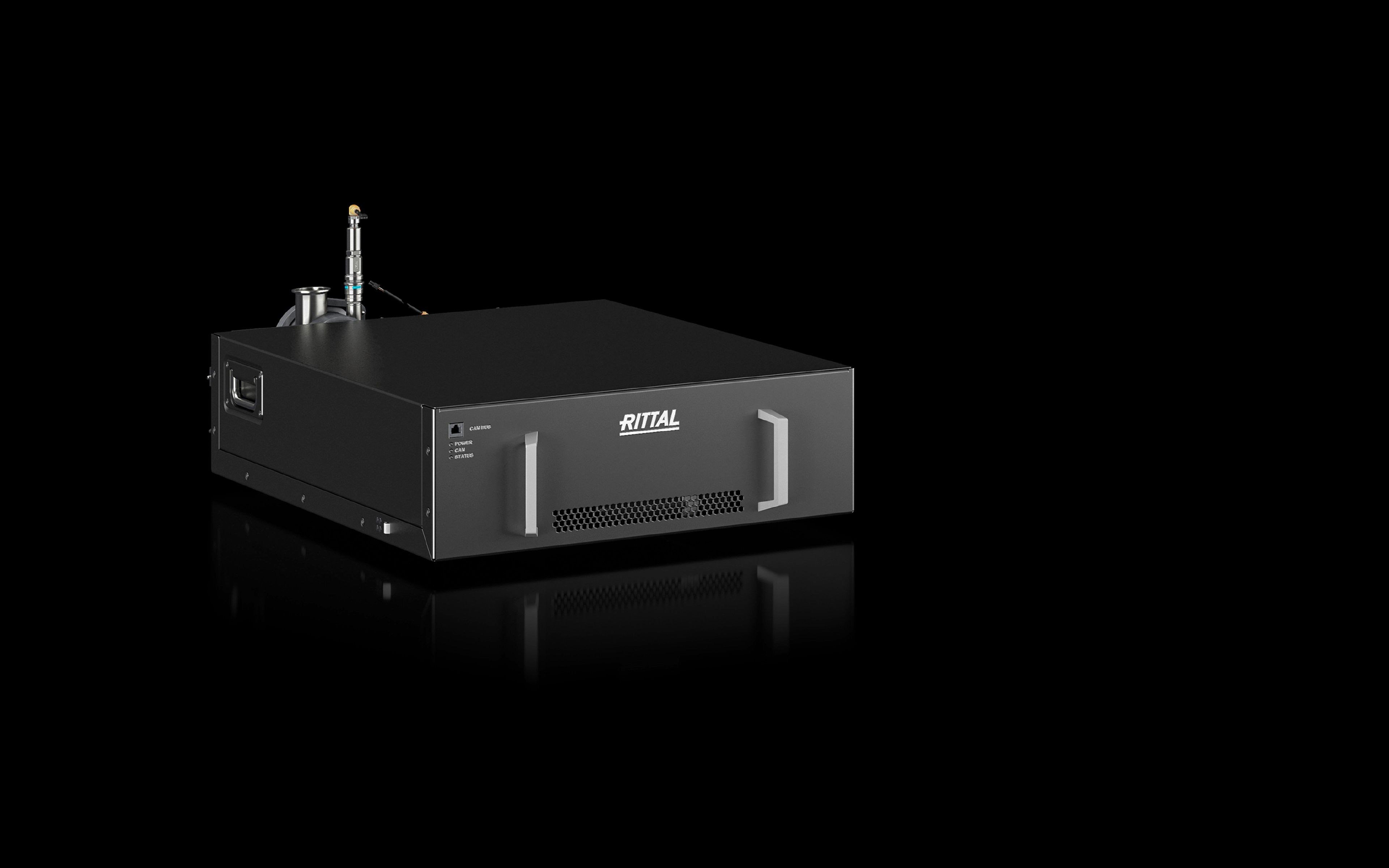

Rittal SK 3343230 Soğutma Dağıtım Ünitesi CDU In-Rack 150 kW
Rittal SK 3343230 CDU In-Rack, sıvı soğutmalı yüksek performanslı sunucuların soğutulması için tasarlanmış sıvıdan sıvıya Soğutma Dağıtım Ünitesidir (CDU). Ünite, bina tarafındaki su devresini IT ekipmanının soğutucu devresinden ayırarak ikincil devrede gerekli debi, basınç ve soğutma ortamı kalitesinin korunmasına yardımcı olur.
Yüksek yoğunluklu IT soğutma çözümü
Rittal SK 3343230 CDU In-Rack, özellikle sıvı soğutmalı yüksek performanslı sunucular için geliştirilmiştir. 6K ATD'de 150 kW, 8K ATD'de 200 kW toplam soğutma gücü sunar ve OCP ORV3 raf sistemleri için uygundur.
Ürün Bilgileri
CDU In-Rack, bina tarafındaki Facility Water System (FWS) devresi ile IT ekipmanının Technical Cooling System (TCS) devresini birbirinden ayırır. Böylece IT ekipmanının ikincil soğutma devresinde gerekli akış, basınç ve soğutma ortamı koşullarının yönetilmesine olanak sağlar.
| Marka |
Rittal |
| Model |
SK 3343230 |
| Ürün Tipi |
Soğutma Dağıtım Ünitesi CDU In-Rack |
| Dizayn |
Pano soğutma / Rack soğutma |
| Malzeme |
Çelik sac, boyalı |
| Renk |
RAL 9005 |
| Uygun raf tipi |
OCP ORV3 raf |
GTİP ve Barkod Bilgileri
| GTİP Bilgileri |
84158200 |
| Barkod / EAN |
SK 3343230 |
Soğutma Kapasitesi
Rittal SK 3343230, yüksek yoğunluklu sıvı soğutmalı IT altyapıları için yüksek kapasiteli bir soğutma dağıtım çözümüdür.
150 kW
6K ATD koşulunda toplam soğutma gücü.
200 kW
8K ATD koşulunda toplam soğutma gücü.
225 l/dk
İkincil devrede nominal debi, 1,5 bar'da.
Pompa ve Redundancy Yapısı
CDU In-Rack içerisinde 3 adet VSD santrifüj pompa bulunur. Pompa yapısı N+1 yedeklilik prensibini destekler. Bu yapı, yüksek yoğunluklu IT soğutma uygulamalarında süreklilik ve sistem güvenilirliği açısından önemlidir.
Redundant Cooling: Pompa tarafında N+1 yedeklilik.
Hot Swap: Kontrol modülü ve sensörler hot-swap özelliğini destekler.
Su Devreleri ve Soğutma Ortamı
| Parametre |
FWS |
TCS |
| Soğutma ortamı |
Su |
Su + PG25 |
| Çalışma sıcaklığı |
10 °C ... 50 °C |
20 °C ... 55 °C |
| Maksimum çalışma basıncı |
10 bar |
5 bar |

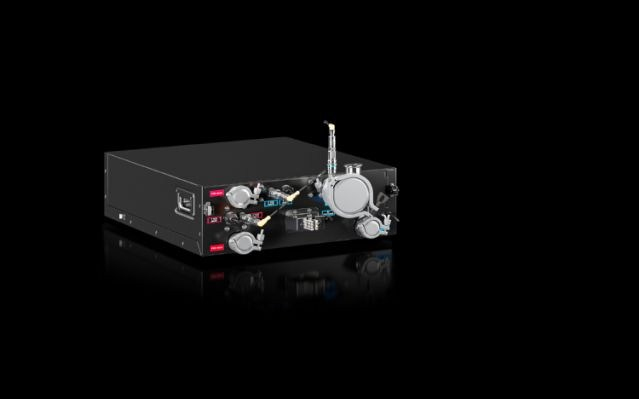

| Su bağlantısı |
1 1/2" Tri-Clamp hijyenik flanş |
1 1/2" Tri-Clamp hijyenik flanş |
| Su beslemesi |
Arka taraf |
Arka taraf |
Filtrasyon
Ürün, ikincil devrede 25 µm TCS filtresi ile birlikte teslim edilir. Filtre boyutu opsiyonel olarak farklılaştırılabilir ve 50 µm filtre seçeneği bulunmaktadır.
İzleme ve Yönetim
Rittal SK 3343230, sistemle ilgili kritik çalışma parametrelerinin izlenmesini destekler. İzlenen parametreler arasında sıcaklık, nem, basınç, debi, filtre durumu, sızıntı ve bileşen durumu bulunur.
| İzleme |
Sıcaklık, nem, basınç, debi, filtre, sızıntı ve bileşen durumu |
| Sızıntı izleme |
Evet |
| Hot Swap |
Kontrol modülü ve sensörler |
Desteklenen Protokoller
CDU In-Rack, veri merkezi altyapısında izleme ve entegrasyon amacıyla geniş bir iletişim protokolü setini destekler.
- Redfish
- Modbus/TCP
- HTTP / HTTPS
- SSL / SSH
- TCP/IP v4 / TCP/IP v6
- DHCP
- DNS
- NTP
- Syslog
- SNMP v1 / v2c / v3
- OPC-UA
- FTP / SFTP
- SMTP
- LDAP
- RCCMD
- Telnet
Elektriksel Özellikler
| Nominal çalışma gerilimi |
48 V DC |
| Elektriksel bağlantı |
DC bara |
| Maksimum güç tüketimi |
3,2 kW |
Ölçüler ve Ağırlık
| Bileşen |
Ölçüler |
| CDU In-Rack |
548 × 188,5 × 855 mm (G × Y × D) |
| Kontrol Modülü |
548 × 46,8 × 853,4 mm (G × Y × D) |
| İşletme ağırlığı |
93 kg |
Teslimat Kapsamı
- Bağlantıya hazır CDU In-Rack (4 U)
- Kontrol Modülü (1 U)
- TCS filtresi 25 µm
Uygulama Alanları
- Sıvı soğutmalı yüksek performanslı sunucular
- Yüksek yoğunluklu veri merkezleri
- AI ve yüksek performanslı bilgi işlem altyapıları
- HPC sistemleri
- OCP ORV3 raf uygulamaları
- Rack seviyesinde sıvı soğutma sistemleri
Önemli:
Rittal SK 3343230, klasik bir pano kliması veya standart rack klima cihazı değildir. Ürün, sıvı soğutmalı yüksek performanslı IT sunucuları için kullanılan bir Coolant Distribution Unit (CDU) çözümüdür. Sistem tasarımında FWS ve TCS devreleri, debi, basınç, sıcaklık, soğutma ortamı ve rack altyapısı birlikte değerlendirilmelidir.
Rittal SK 3343230 CDU In-Rack
Rittal SK 3343230, 150 kW @ 6K ATD ve 200 kW @ 8K ATD seviyesine kadar soğutma kapasitesi, 225 l/dk ikincil devre nominal debisi, 3 adet VSD santrifüj pompa, N+1 pompa yedekliliği, sızıntı izleme ve kapsamlı ağ protokolleri ile yüksek yoğunluklu sıvı soğutmalı IT altyapıları için geliştirilmiş Rittal CDU In-Rack çözümüdür.
