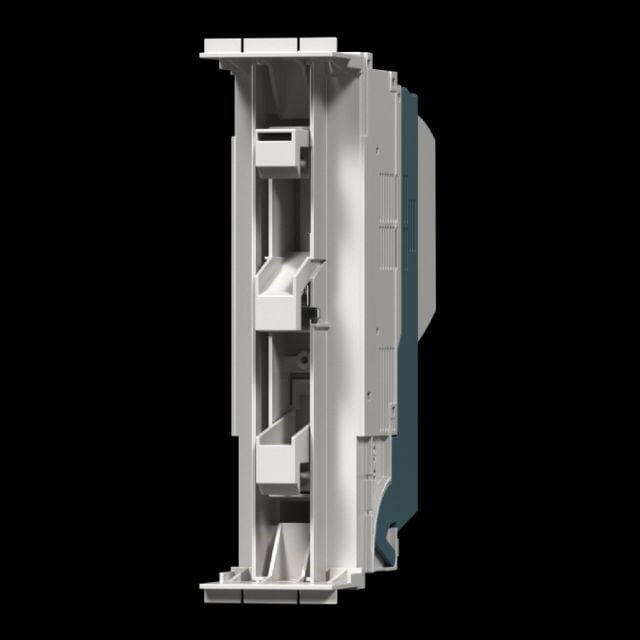

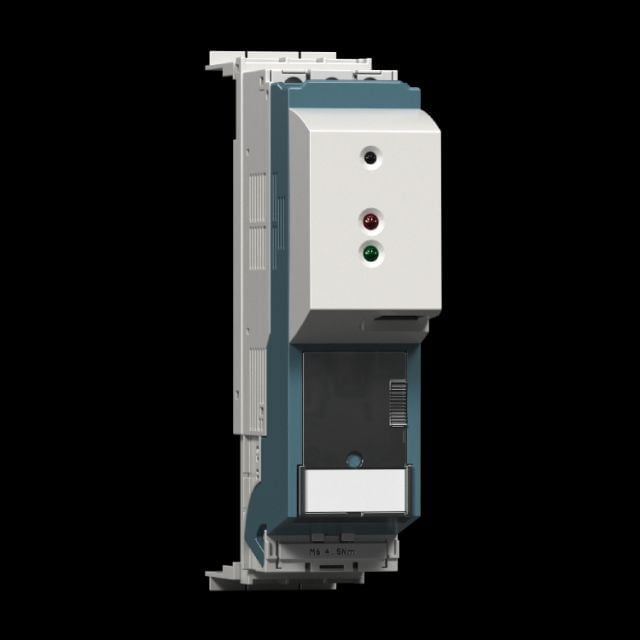

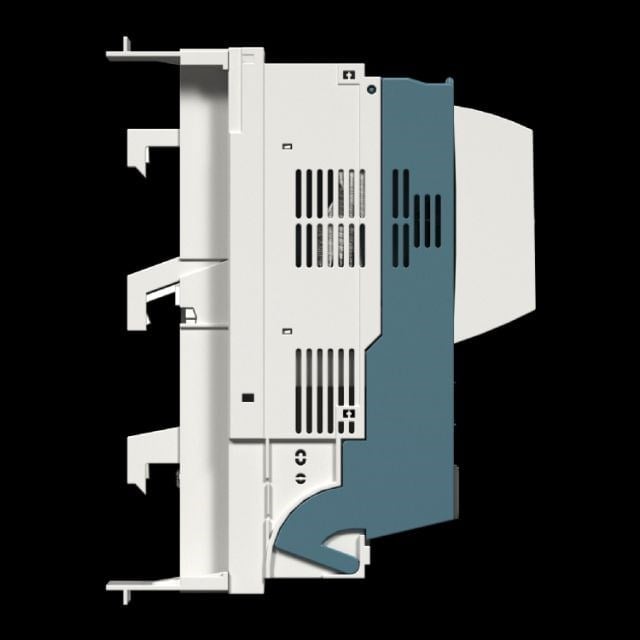

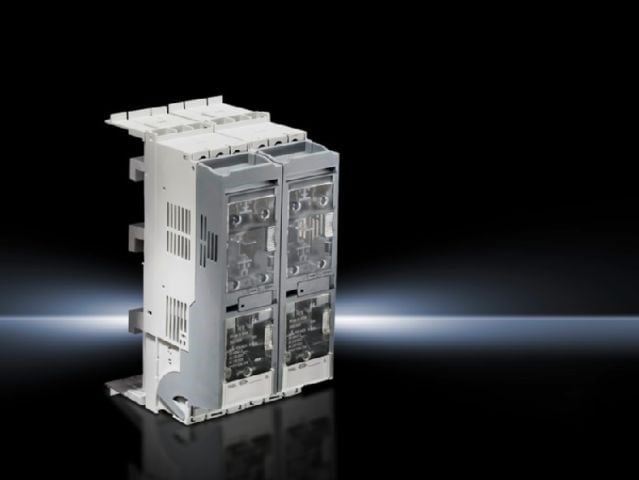

Rittal SV 3431.030 RiLine60 NH000 Sigortalı Yük Ayırıcı Şalter (100A / 60mm)

Rittal SV 3431.030 (3431030), alçak gerilim panoları ve modüler enerji dağıtım şebekeleri için özel olarak geliştirilmiş yüksek emniyetli bir NH sigortalı yük ayırıcı anahtardır (Fuse-Switch Disconnector). Rittal markasının tescilli RiLine60 bara sistem teknolojisine tam uyum gösteren yapısı, endüstriyel dağıtım panolarında dar alanları maksimum verimle kullanmanıza olanak tanır.

SV 3431.030 modeli, NH 000 (Boy 000) bıçaklı sigorta buşonları ile kullanılmak üzere 3 kutuplu olarak tasarlanmıştır. 60 mm merkez mesafesine sahip baralara kenetlenerek doğrudan montaj (Sammelschienenaufbau) avantajı sunan bu şalter; maksimum 100 A anma işletme akımı, 690 V AC nominal çalışma gerilimi, pratik çerçeve terminal (box/frame terminal) bağlantısı ve alttan kablo çıkış (cable outlet bottom) yönü ile pano montajlarında yüksek operasyonel esneklik sunar.

Öne Çıkan Özellikler

• Orijinal Rittal Ürünü (RiLine60 Modüler Güç Dağıtım Grubu)
• Model / Sipariş Numarası: SV 3431.030 (3431030)
• Kompakt Tasarım: NH 000 (Size 000) sigorta buşon yuvası desteği ile minimum pano içi alan kaplaması
• 60 mm Güç Barası Uyumu: Merkez mesafeli busbar sistemlerine doğrudan kenetlenen tak-çalıştır mekanizma
• Çerçeve Terminal (Box/Frame Terminal): Kablo pabuçsuz, doğrudan güvenli yuvarlak iletken bağlantısı
• Alttan Sabit Kablo Çıkışı: Pano içi kablo kanal yerleşimlerini düzenleyen optimize edilmiş alt çıkış yönü
• Gelişmiş Kontak Rayları: Gümüş kaplamalı sert elektrolitik bakır kontaklar ile ultra düşük geçiş direnci
• Gövde Dayanımı: Cam elyaf takviyeli poliamid (Fibreglass-reinforced polyamide) ana gövde yapısı
• Yangın Koruması: UL 94 standartlarına uygun, kendi kendine sönen izolatör malzemesi
• Ön Panel Koruma Sınıfı: Doğrudan temasa karşı emniyet sağlayan IP20 sızdırmazlık standardı

Kullanım Alanları

• Modüler RiLine60 bara / busbar sistemli alçak gerilim ana ve tali dağıtım panoları
• Endüstriyel motor kontrol merkezleri (MCC) ve makine imalatı enerji giriş hatları
• Fabrika otomasyon şebekeleri, montaj hatları ve saha güç kontrol panoları
• Hassas yük ayırma, aşırı akım ve kısa devre koruması gerektiren endüstriyel şalt tesisleri
• Kompakt alan kaplaması hedeflenen ticari binaların ve tesislerin busbar altyapıları

Teknik Özellikler

Avantajları

• NH000 kompakt tasarımı (89 mm genişlik), panolardaki geleneksel şalter gruplarına kıyasla çok ciddi alan tasarrufu ve modülerlik sağlar.
• Kapak üzerindeki ergonomik geniş tutamak (cover grip), servis esnasında yük altında güvenli anahtarlama yapılmasına imkan tanır.
• Çerçeve terminal mekanizması pabuç basma işçiliğini ortadan kaldırarak kabloların doğrudan ve tam torkla sıkıştırılmasını sağlar.
• Gümüş kaplama bakır kontak yapısı yüksek akım iletiminde ısınma riskini azaltır, enerji kayıplarını minimuma indirir.
• Pano içerisinde raylarda delme/kesme işlemi gerektirmeden 60 mm baralara doğrudan kenetlenerek montaj sürelerini kısaltır.

GTİP Bilgileri

• Uluslararası GTİP Kodu: 8536.50.80
• Türkiye GTİP Kodu: 8536.50.80.00.11

Barkod Bilgisi

• Marka: Rittal
• EAN / GTIN Barkod: 4028177628731

Paket İçeriği

• 1 x Rittal SV 3431.030 RiLine60 NH000 Sigortalı Yük Ayırıcı Şalter
• 1 x Entegre Bara Kenetleme ve Çerçeve Terminal Donanımları

Not

Şalter gövdesi, ana akım devresini koruyan NH000 sigorta buşonlarını içermez; projenizin akım koruma değerine (Örn: 25A, 63A, 100A) uygun buşonların harici olarak tedarik edilmesi gerekmektedir. Ürünün güncel test spesifikasyonlarına, montaj şemalarına ve CAD datalarına Rittal Resmi Ürün Sayfası üzerinden doğrudan ulaşabilirsiniz.
