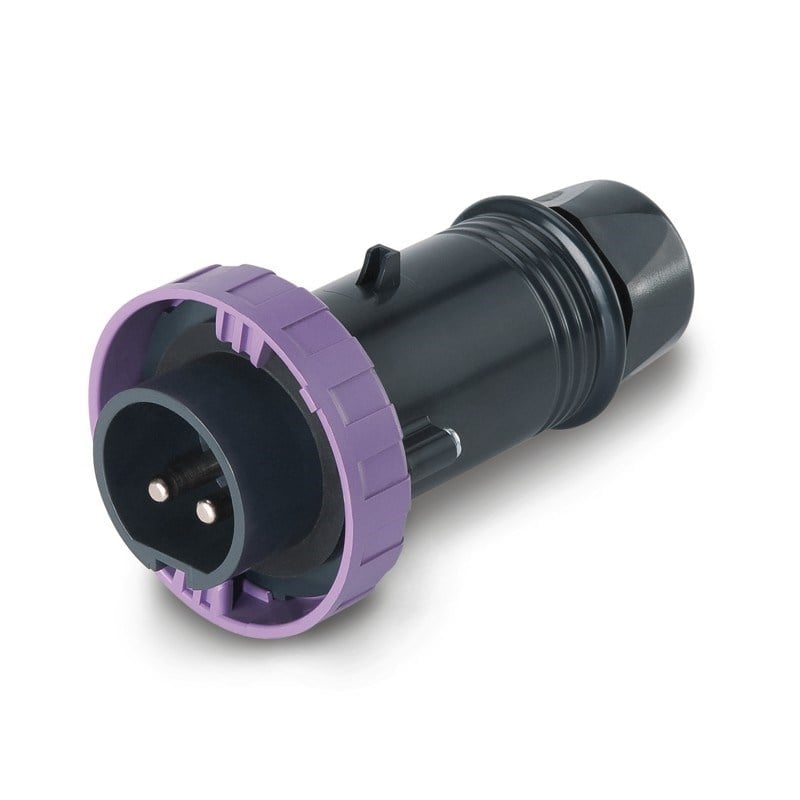

Scame 235.EX1600 16A 2P 20-25V ATEX II 3D IP66 Mobil Fişli Ex-Priz
Scame 235.EX1600, SCAME OPTIMA-EX serisinde yer alan 16 A, 2 kutuplu (2P) mobil endüstriyel fiştir. 20-25 V AC düşük gerilimli sistemler için tasarlanmış olan ürün, potansiyel olarak patlayıcı toz atmosferlerinin bulunduğu uygulamalarda kullanılmak üzere ATEX II 3D sınıflandırmasına sahiptir.
Ürün IP66 koruma derecesine sahip olup su jetlerine karşı koruma sağlar. Mor renkli gövde, EN 60309-2 standardına göre 20-25 V, 50/60 Hz düşük gerilim devrelerini belirtir. Kablo bağlantısı vida klemensleri üzerinden yapılır.
Scame 235.EX1600'ün kontakları CuZn pirinç malzemeden üretilmiş ve nikel kaplanmıştır. Ürün termoplastik gövdeye sahiptir. Kablo girişi doğrusal olup portatif kullanım için tasarlanmıştır.
Ürün, SCAME'nin OPTIMA-EX serisinde düşük gerilimli Ex uygulamalarına yönelik olarak konumlandırılmıştır. Üretici teknik dokümanlarında ürün kodu 235.EX1600, nominal akım 16 A, kutup yapısı 2P, nominal gerilim 20-25 V ve II 3D Ex sınıfı ile belirtilmektedir.
Scame 235.EX1600 Özellikleri
- OPTIMA-EX serisi mobil endüstriyel fiş
- 16 A nominal akım
- 2P kutup yapısı
- 20-25 V AC düşük gerilim
- 50/60 Hz
- ATEX II 3D
- IP66 koruma
- Potansiyel olarak patlayıcı toz atmosferlerine uygun
- Mor renk
- Termoplastik gövde
- Vida klemensli bağlantı
- Doğrusal kablo girişi
- CuZn pirinç kontaklar
- Nikel kaplama kontak yüzeyi
- Taşınabilir/mobil kullanım
- EN 60309-2 uyumlu
- Güvenli düşük gerilim bağlantıları için tasarım
Teknik Özellikler
| Marka |
Scame |
| Ürün Kodu |
235.EX1600 |
| Seri |
OPTIMA-EX |
| Ürün Tipi |
Mobil Endüstriyel Fiş |
| Nominal Akım |
16 A |
| Kutup Sayısı |
2P |
| Nominal Gerilim |
20-25 V AC |
| Frekans |
50/60 Hz |
| Koruma Derecesi |
IP66 |
| Ex Grup / Kategori |
II 3D |
| ATEX |
Uygun |
| Renk |
Mor / Lila |
| Gövde Malzemesi |
Termoplastik |
| Bağlantı Tipi |
Vida Klemensi |
| Kablo Girişi |
Doğrusal |
| Kontak Malzemesi |
CuZn Pirinç |
| Kontak Yüzeyi |
Nikel Kaplama |
| Kullanım Tipi |
Mobil / Portatif |
| Kablo Kelepçesi İçin Kablo Çapı |
8-15 mm |
| Güç ve Topraklama İletkeni Kesiti |
4-10 mm² esnek bakır |
| Güç Klemensi Sıkma Momenti |
1,2 Nm |
| Kablo Kelepçesi Sıkma Momenti |
0,8 Nm |
| Kablo Kelepçesi Sıkma Aralığı |
4 Nm |
| Tuş/Sap Sıkma Momenti |
0,8 Nm |
| EN 60309-2 Gerilim Rengi |
Mor, 20-25 V |
16 A 20-25 V Düşük Gerilimli Ex Fiş
Scame 235.EX1600, 20-25 V AC düşük gerilimli sistemlerde kullanılmak üzere geliştirilmiş 16 A 2P mobil fiştir. Mor renk kodu, EN 60309-2 standardına göre bu gerilim sınıfını tanımlar.
ATEX II 3D
Ürün ATEX II 3D sınıflandırmasına sahiptir ve potansiyel olarak patlayıcı toz atmosferlerinde kullanılmak üzere tasarlanmıştır. SCAME teknik dokümantasyonunda 235.EX1600, Zone 22 / tozlu Ex ortamları için uygun OPTIMA-EX fiş olarak belirtilmektedir. :contentReference[oaicite:0]{index=0}
IP66 Koruma
Scame 235.EX1600 IP66 koruma derecesine sahiptir. Teknik kaynaklarda ürün, su jetlerine karşı korumalı ve toz girişine karşı korunaklı mobil fiş olarak listelenmektedir. :contentReference[oaicite:1]{index=1}
Vida Klemensli Bağlantı
Güç bağlantıları vida klemensleri üzerinden yapılır. Üretici teknik verilerinde güç ve topraklama iletkenleri için 4-10 mm² esnek bakır iletken ve 1,2 Nm klemens sıkma momenti belirtilmektedir. Kablo kılıfı için kabul edilen çap aralığı 8-15 mm'dir. :contentReference[oaicite:2]{index=2}
CuZn Pirinç ve Nikel Kaplama Kontaklar
Kontaklar CuZn pirinç malzemeden üretilmiş ve nikel kaplanmıştır. Bu yapı, endüstriyel bağlantılarda mekanik dayanım ve elektriksel temasın korunmasına katkı sağlar. :contentReference[oaicite:3]{index=3}
Kullanım Alanları
- ATEX Zone 22 uygulamaları
- Tozlu ve potansiyel olarak patlayıcı atmosferler
- Endüstriyel tesisler
- Makine ve otomasyon sistemleri
- Düşük gerilimli güç bağlantıları
- 24 V AC sistemleri
- Üretim ve proses tesisleri
- Özel Ex elektrik tesisatları
Scame Türkiye
Scame 235.EX1600, OPTIMA-EX serisinin 16 A, 2P, 20-25 V, mor renkli mobil Ex fişidir. Ürün ATEX II 3D sınıfında ve IP66 koruma derecesiyle düşük gerilimli, tozlu ve potansiyel olarak patlayıcı ortamlarda güvenli bağlantı için kullanılabilir. Üretici ve dağıtıcı kayıtlarında ürün kodu, teknik özellikleri ve EAN bilgisi doğrulanmaktadır. :contentReference[oaicite:4]{index=4}
GTİP Bilgileri
GTİP / HS Kodu: Üretici kaynaklarında Türkiye GTİP numarası doğrulanmamıştır.
Barkod Bilgileri
EAN / GTIN: 8001636243238
