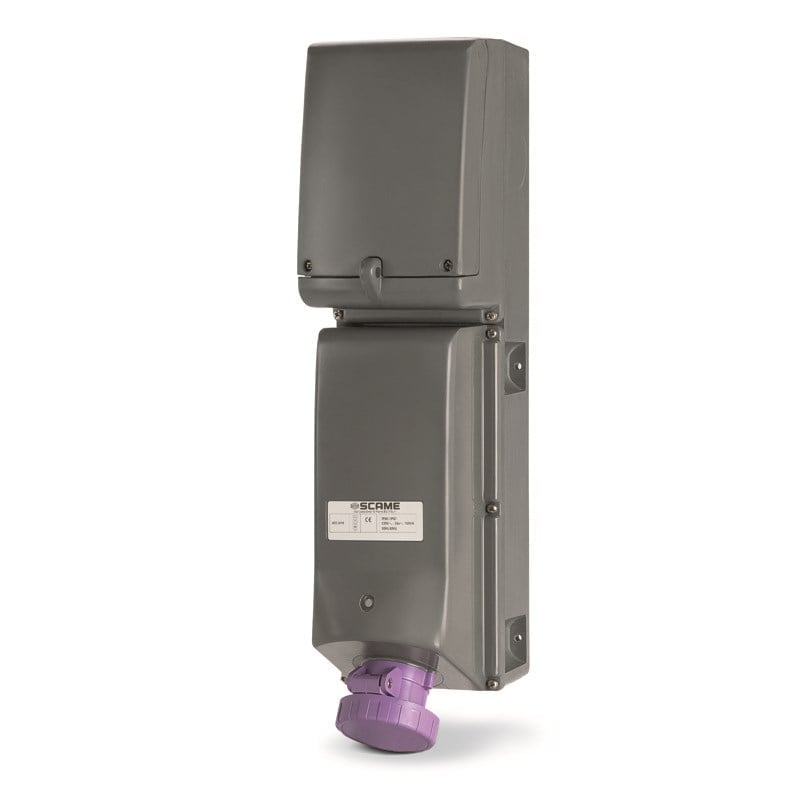

Scame 503.2416-F 16A 2P 24V ATEX IP66 Kilitli Interlocked Priz
Scame 503.2416-F, SCAME ADVANCE-GRP[<50V] serisinde yer alan elektriksel kilitlemeli endüstriyel interlocked priz modelidir. Ürün, 24 V AC sistemlerde kullanılmak üzere tasarlanmış olup yüzeye montajlı gövdeye sahiptir. Özellikle potansiyel olarak patlayıcı toz atmosferlerinin bulunduğu endüstriyel alanlarda güvenli enerji bağlantısı için kullanılabilir.
Ürün 16 A nominal akım, 24 V nominal gerilim ve 2P kutup yapısına sahiptir. Gövde malzemesi cam elyaf takviyeli polyester (GRP) olup mor renktedir. IP66 koruma derecesi ve 7 J darbe dayanımı ile zorlu endüstriyel ortamlarda kullanıma uygundur.
503.2416-F modelinin en önemli özelliklerinden biri elektriksel interlock yapısıdır. Priz, enerji bağlantısının kontrollü şekilde gerçekleştirilmesine yardımcı olur. Üretici ayrıca ürünün II 3D ekipman grubunda yer aldığını ve Ex tc IIIC T90°C Dc IP66 koruma işaretlemesine sahip olduğunu belirtmektedir.
Ürün 120 VA transformatör ile birlikte sunulmaktadır. Üretici notlarında 220/24 V~ 150 VA SELV transformatör ve sürekli çalışma için uygun yapı belirtilmektedir. Sigortalar ürünle birlikte verilmez.
Scame 503.2416-F, -25 °C ile +60 °C arasındaki ortam sıcaklıklarında çalışabilir. Gövde 960 °C kızgın tel testine ve UL 94 V0 kendiliğinden sönme sınıfına sahiptir. Ürün; Ex işaretli alanlar, endüstriyel tesisler ve güvenli düşük gerilimli elektrik bağlantısının gerektiği uygulamalar için tasarlanmıştır.
Scame 503.2416-F Özellikleri
- ADVANCE-GRP[<50V] serisi interlocked priz
- Elektriksel kilitlemeli yapı
- 16 A nominal akım
- 24 V nominal gerilim
- 2P kutup yapısı
- Yüzeye montaj
- Cam elyaf takviyeli polyester (GRP) gövde
- Mor gövde rengi
- IP66 koruma
- 7 J darbe dayanımı
- II 3D Ex sınıfı
- Ex tc IIIC T90°C Dc IP66
- 120 VA transformatörlü yapı
- 220/24 V~ 150 VA SELV transformatör notu
- 960 °C kızgın tel testi
- UL 94 V0 kendiliğinden sönme
- Manto tipi klemensler
- CuZn pirinç kontak malzemesi
- -25 °C ile +60 °C çalışma sıcaklığı
- ATEX 2014/34/EU uygunluğu
- EN 60309 ve EN 61558 standartlarıyla uyumlu
Teknik Özellikler
| Marka |
Scame |
| Ürün Kodu |
503.2416-F |
| Seri |
ADVANCE-GRP[<50V] |
| Ürün Tipi |
Elektriksel Kilitlemeli Interlocked Priz |
| Montaj |
Yüzeye Montaj |
| Nominal Akım |
16 A |
| Nominal Gerilim |
24 V |
| Kutup Sayısı |
2P |
| Renk |
Mor |
| Gövde Malzemesi |
GRP Cam Elyaf Takviyeli Polyester |
| Koruma Derecesi |
IP66 |
| Darbe Dayanımı |
7 J |
| Klemens |
Manto Tipi Klemens |
| Kontak Malzemesi |
CuZn Pirinç |
| Çalışma Sıcaklığı |
-25 °C ile +60 °C |
| Kızgın Tel Testi |
GW 960 °C |
| UL 94 |
V0 |
| Ex Grup ve Kategori |
II 3D |
| Ex İşaretlemesi |
Ex tc IIIC T90°C Dc IP66 |
| Elektriksel Interlock |
Var |
| Transformatör |
120 VA |
| SELV Transformatör |
220/24 V~ 150 VA |
| Sigorta |
Ürünle Birlikte Verilmez |
| EAN / GTIN |
8001636238005 |
| INTRASTAT |
8536699099 |
| Net Ağırlık |
5,861 kg |
| Minimum Sipariş |
1 Adet |
24 V 16 A Interlocked Priz
Scame 503.2416-F, 24 V düşük gerilimli endüstriyel bağlantılar için geliştirilmiş 16 A interlocked prizdir. Yüzeye montaj yapısı ve elektriksel kilitlemesi sayesinde enerjilendirme ve bağlantı işlemlerinin kontrollü şekilde yapılmasına yardımcı olur.
ATEX II 3D Uyumlu
Ürün II 3D ekipman grubu ve Ex tc IIIC T90°C Dc IP66 işaretlemesi ile potansiyel olarak patlayıcı toz atmosferlerinin bulunduğu uygulamalarda kullanım için tanımlanmıştır. Üretici ayrıca ATEX 2014/34/EU direktifi kapsamındaki uygunluğu belirtmektedir. :contentReference[oaicite:0]{index=0}
IP66 ve 7 J Darbe Dayanımı
Scame 503.2416-F, IP66 koruma derecesi ve 7 J darbe dayanımı sunar. Cam elyaf takviyeli polyester (GRP) gövde, endüstriyel ortamlarda dayanıklı bir muhafaza yapısı sağlar. :contentReference[oaicite:1]{index=1}
120 VA Transformatör
Üretici ürün açıklamasında modelin 120 VA transformatörlü olduğunu belirtiyor. Katalog notlarında ayrıca 220/24 V~ 150 VA SELV transformatör bilgisi yer alıyor. Sigortaların ürünle birlikte verilmediği özellikle belirtilmiştir. :contentReference[oaicite:2]{index=2}
960 °C Kızgın Tel ve UL 94 V0
Ürün gövdesi ve yalıtım malzemeleri için 960 °C kızgın tel testi ve UL 94 V0 kendiliğinden sönme sınıfı belirtilmektedir. Bu özellikler endüstriyel elektrik ekipmanlarında malzeme güvenliğini destekler. :contentReference[oaicite:3]{index=3}
Endüstriyel Kullanım Alanları
- Potansiyel olarak patlayıcı toz atmosferleri
- Endüstriyel makine sistemleri
- Üretim tesisleri
- Düşük gerilimli kontrol ve güç bağlantıları
- ATEX kapsamındaki elektrik tesisatları
- Gıda ve proses endüstrisi
- Toz oluşumu bulunan üretim alanları
- Özel endüstriyel bağlantı noktaları
Scame Türkiye
Scame 503.2416-F, ADVANCE-GRP[<50V] serisinin 16 A, 24 V, 2P ve IP66 korumalı elektriksel interlocklu endüstriyel priz modelidir. Ürünün ATEX sınıflandırması ve 3D toz atmosferleri için Ex koruması, özel endüstriyel uygulamalarda önemli avantaj sağlar. :contentReference[oaicite:4]{index=4}
GTİP Bilgileri
GTİP / HS Kodu: 8536699099
Barkod Bilgileri
EAN / GTIN: 8001636238005
