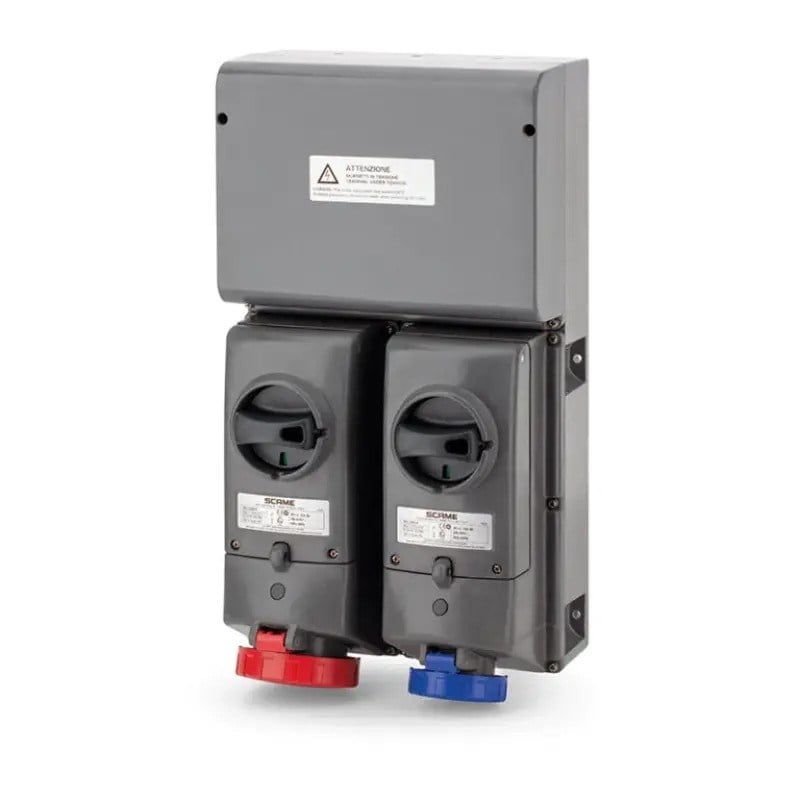

Scame 579.EX40-154 40A 400V Ex Dağıtım Panosu 2x32A 3P+E 1x16A 3P+N+E IP66
Scame 579.EX40-154, SCAME ADVANCE-GRP Ex sisteminde yer alan, tehlikeli alanlarda elektrik enerjisinin dağıtılması için tasarlanmış GRP gövdeli Ex dağıtım panosudur. Ürün, potansiyel olarak patlayıcı toz atmosferlerinin bulunduğu uygulamalarda kullanılmak üzere II 3D kategorisinde sunulmaktadır.
579.EX40-154 modeli 40 A nominal akım ve 400 V nominal gerilim değerine sahiptir. Priz konfigürasyonu 2 adet 32 A 3P+E ve 1 adet 16 A 3P+N+E şeklindedir. Bu yapı, aynı dağıtım noktasında iki adet üç fazlı topraklamalı 32 A bağlantı ile bir adet nötr ve toprak hattı bulunan 16 A bağlantının kullanılmasına olanak sağlar.
Ürünün gövdesi GRP cam elyaf takviyeli polyester malzemeden üretilmiştir. IP66 koruma derecesi, ürünün toz ve güçlü su jetlerine karşı korunmasına yardımcı olur. Ürün yüzeye montajlıdır ve besleme bağlantısında 5x16 mm² terminal ile M32 kablo girişi kullanılır.
SCAME teknik kataloğuna göre kablo girişleri kullanıcı tarafından uygulamaya uygun şekilde delinerek hazırlanır. Ürün, II 3D Ex kategorisi, Ex tc IIIC T90°C Dc IP66 koruma işaretlemesi ve -25 °C ile +60 °C ortam sıcaklığı aralığı ile tehlikeli toz atmosferleri için tasarlanmıştır.
Scame 579.EX40-154 Özellikleri
- ADVANCE-GRP Ex dağıtım sistemi
- Ex-proof dağıtım panosu
- 40 A nominal akım
- 400 V nominal gerilim
- II 3D Ex ekipman kategorisi
- 2 adet 32 A 3P+E priz
- 1 adet 16 A 3P+N+E priz
- GRP cam elyaf takviyeli polyester gövde
- IP66 koruma
- IK sınıfı üretici katalog verilerine göre Ex dağıtım sistemi gövde koruması
- Yüzeye montaj
- Vida klemensli bağlantı
- 5x16 mm² giriş terminali
- M32 kablo girişi
- Kullanıcı tarafından delinerek hazırlanabilen kablo girişleri
- Ex tc IIIC Dc koruma tipi
- T90 °C maksimum yüzey sıcaklığı sınıfı
- -25 °C ile +60 °C ortam sıcaklığı
- Tehlikeli toz atmosferlerinde enerji dağıtımı için tasarım
Teknik Özellikler
| Marka |
Scame |
| Ürün Kodu |
579.EX40-154 |
| Seri |
ADVANCE-GRP |
| Ürün Tipi |
Ex Dağıtım Panosu / Kombine Interlock Priz |
| Montaj Tipi |
Yüzeye Montaj |
| Nominal Akım |
40 A |
| Nominal Gerilim |
400 V |
| Ex Grup / Kategori |
II 3D |
| Ex Koruma Tipi |
Ex tc IIIC Dc |
| Maksimum Yüzey Sıcaklığı |
T90 °C |
| 32 A Priz |
2 Adet 3P+E |
| 16 A Priz |
1 Adet 3P+N+E |
| Gövde Malzemesi |
GRP Cam Elyaf Takviyeli Polyester |
| Koruma Derecesi |
IP66 |
| Bağlantı Tipi |
Vida Klemensi |
| Giriş Terminali |
5x16 mm² |
| Kablo Girişi |
M32 |
| Kablo Giriş Hazırlığı |
Kullanıcı Tarafından Delinerek Hazırlanır |
| Ortam Sıcaklığı |
-25 °C ile +60 °C |
| Uygulama |
Tehlikeli Alanlarda Ex Enerji Dağıtımı |
40 A 400 V Ex Dağıtım Panosu
Scame 579.EX40-154, 40 A nominal akım ve 400 V nominal gerilim değerlerine sahip kombine Ex dağıtım panosudur. Aynı gövde içerisinde 2 adet 32 A 3P+E ve 1 adet 16 A 3P+N+E interlocklu priz bulunur. SCAME'nin ürün kataloğu bu modeli ADVANCE-GRP[EX] serisi içinde göstermektedir.
II 3D ve Ex tc IIIC Koruması
Ürün II 3D ekipman kategorisine ve Ex tc IIIC Dc koruma tipine sahiptir. Üretici teknik verilerinde maksimum yüzey sıcaklığı T90 °C ve IP66 koruma derecesi belirtilmektedir. Bu yapı, yanıcı tozların bulunduğu tehlikeli alanlarda kullanılan Ex ekipmanlar için tasarlanmıştır.
IP66 GRP Gövde
Pano gövdesi GRP cam elyaf takviyeli polyester malzemeden üretilmiştir. SCAME, ADVANCE-GRP sisteminde GRP malzemenin mekanik direnç, korozyon ve kirlenmeye karşı dayanım sağladığını belirtmektedir.
2x32 A 3P+E ve 1x16 A 3P+N+E
579.EX40-154 modelindeki priz kombinasyonu 2 adet 32 A 3P+E ve 1 adet 16 A 3P+N+E'dir. Bu yapı, aynı Ex dağıtım noktasında iki yüksek akımlı üç fazlı bağlantı ile nötr hattı gerektiren bir üç fazlı 16 A bağlantının kullanılmasına imkan verir.
5x16 mm² Terminal ve M32 Kablo Girişi
SCAME kataloğunda ürünün terminal kapasitesi 5x16 mm² ve kablo girişi M32 olarak belirtilmektedir. Kablo girişlerinin uygulamaya göre kullanıcı tarafından delinerek hazırlanması gerekir.
-25 °C ile +60 °C Ortam Sıcaklığı
579.EX40-154 için üretici teknik verilerinde -25 °C ile +60 °C ortam sıcaklığı aralığı verilmektedir. Bu değer, Ex ekipmanın belirlenen kullanım koşulları içerisinde değerlendirilmesi gerektiğini gösterir.
Kullanım Alanları
- Zone 21 ve Zone 22 tehlikeli alan uygulamaları
- Yanıcı toz bulunan üretim tesisleri
- Gıda ve un üretim tesisleri
- Kimya ve proses tesisleri
- Ex-proof enerji dağıtım noktaları
- Tozlu endüstriyel üretim hatları
- Makine ve ekipman enerji bağlantıları
- Tehlikeli alan bakım ve servis noktaları
Scame Türkiye
Scame 579.EX40-154, SCAME ADVANCE-GRP Ex sisteminde yer alan 40 A 400 V kombine dağıtım panosudur. Üretici katalog verilerine göre ürün 2 adet 32 A 3P+E ve 1 adet 16 A 3P+N+E priz, IP66 koruma, II 3D Ex kategori, GRP gövde, 5x16 mm² terminal ve M32 kablo girişi sunmaktadır.
GTİP Bilgileri
GTİP / HS Kodu: Üretici kaynaklarında Türkiye GTİP numarası doğrulanmamıştır.
Barkod Bilgileri
EAN / GTIN: 8001636306056
