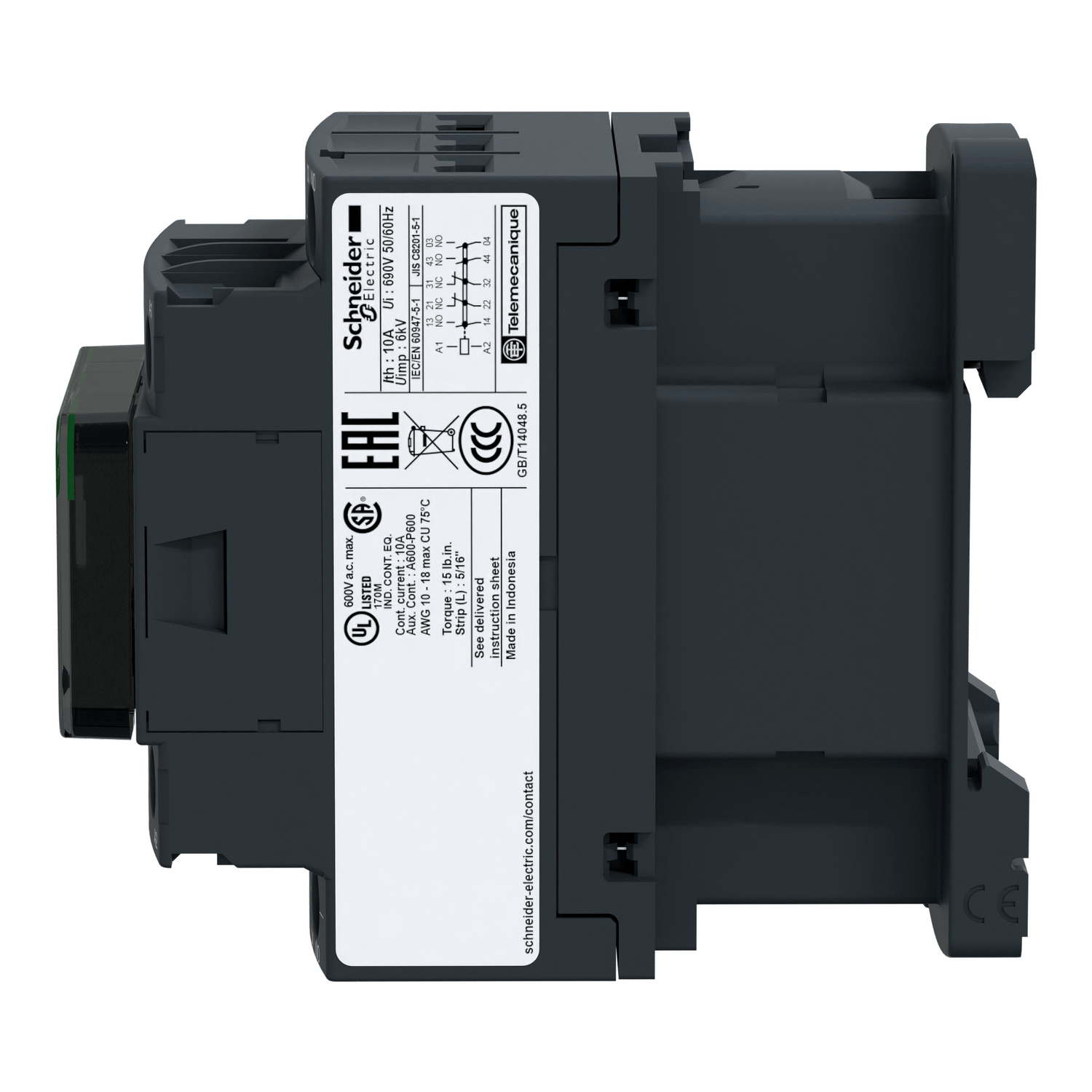

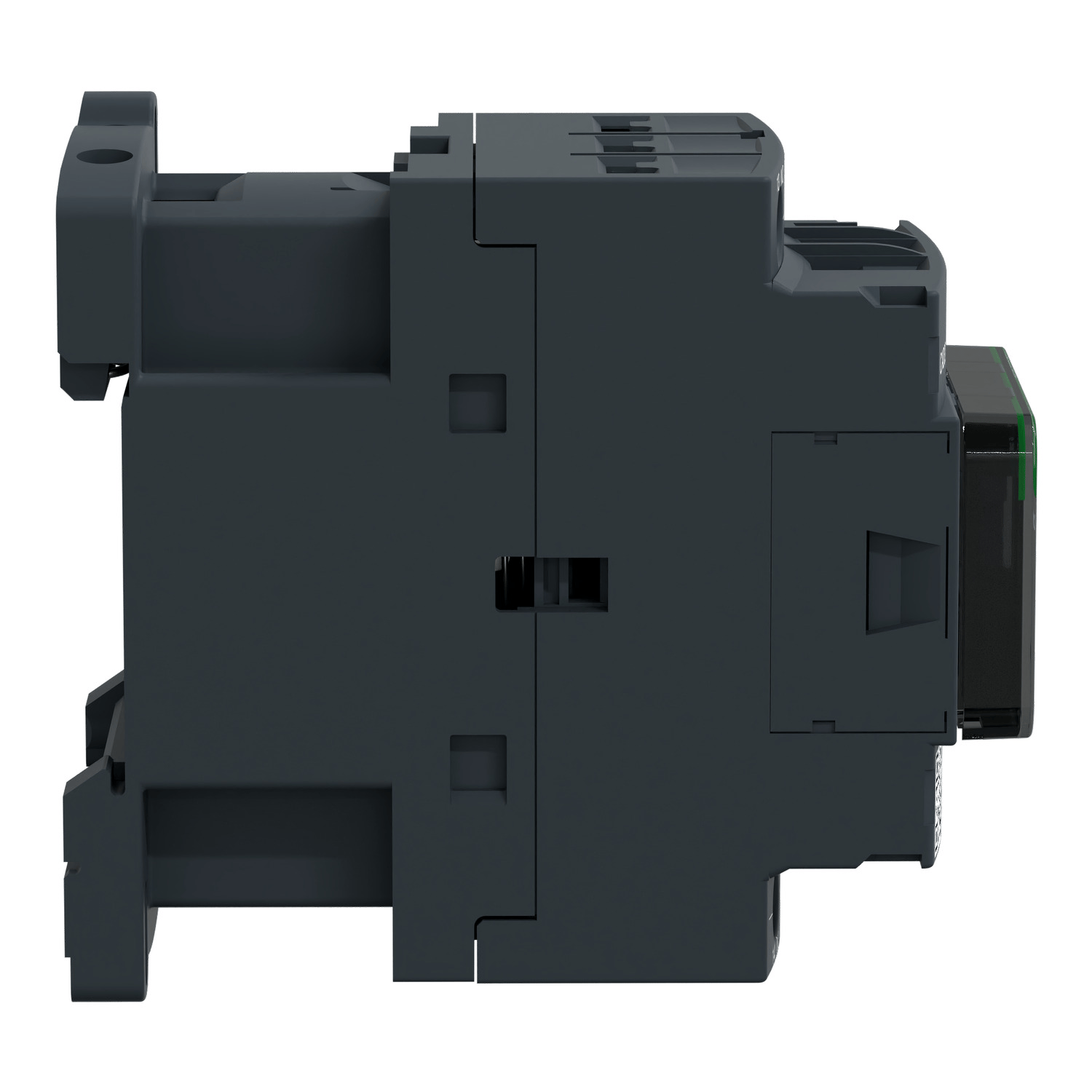

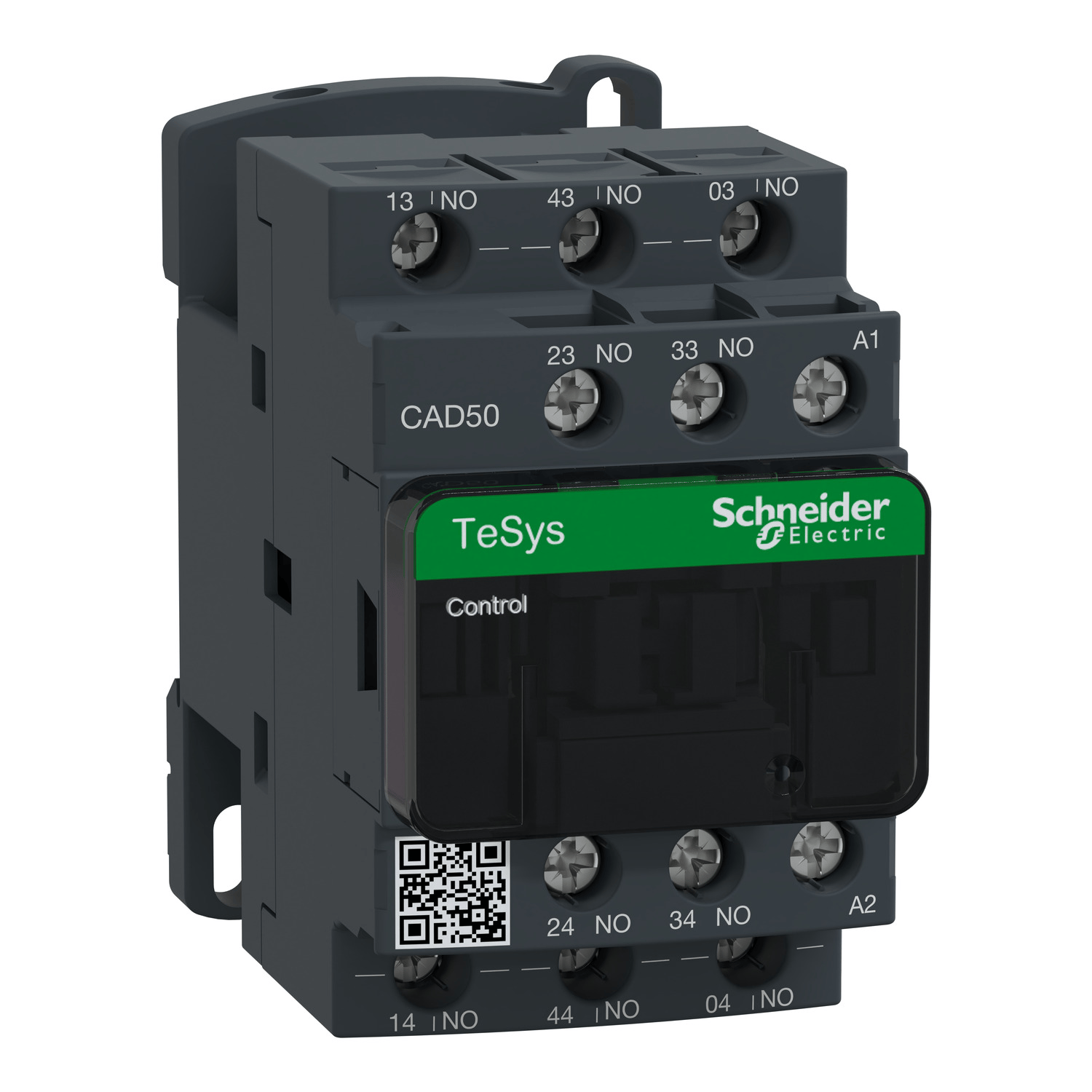

Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi CAD50M7
Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi CAD50M7
Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi CAD50M7
Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi CAD50M7

Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi (CAD50M7)

0.0
Marka : Schneider
Fiyat : 22,96 €(KDV Dahil)
TL Fiyat : 1.264,03 TL(KDV Dahil)
Barkod : 3389110842463

Bu Sayfayı PDF Olarak Görüntüle

Schneider CAD50M7, TeSys D serisi 5 NO kontaklı kontrol rölesidir. 220 V AC 50/60 Hz standart bobin, 10 A termik akım ve ≤690 V AC anma çalışma gerilimine sahiptir. DIN rayı veya plaka montajına uygundur.
Favorilere Ekle
İstek Listeme Ekle
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Yorum Yaz
Satıcıya Soru Sor

Schneider CAD50M7 220 V AC 5 NO 10 A 690 V TeSys D Kontrol Rölesi

Schneider Electric CAD50M7, TeSys D serisine ait 5 NO kontaklı kontrol rölesidir. 220 V AC 50/60 Hz standart bobin ile çalışan ürün, 690 V AC'ye kadar anma çalışma gerilimi ve 10 A termik akım kapasitesi sunar. AC-15, AC-14 ve DC-13 kontrol devrelerinde elektromanyetik yüklerin anahtarlanması için kullanılabilir.

Temel Özellikler

  • Üretici: Schneider Electric
  • Ürün kodu: CAD50M7
  • Seri: TeSys D
  • Ürün tipi: Kontrol rölesi
  • Kontak yapısı: 5 NO
  • Termik akım: 10 A
  • Anma çalışma gerilimi: ≤690 V AC

Bobin ve Kontrol

  • Bobin gerilimi: 220 V AC
  • Bobin frekansı: 50/60 Hz
  • Kontrol devresi tipi: AC
  • Kontrol devresi çalışma gerilimi: 220 V AC
  • Bobin çekme gücü: 70 VA / 50 Hz
  • Bobin tutma gücü: 8 VA / 50 Hz

Montaj ve Bağlantı

  • Montaj: DIN rayı veya plaka
  • Terminal tipi: Vida kelepçeli terminaller
  • Montaj plakası ve 35 mm DIN rayı ile kullanım
  • Ön yüz koruması: IP2X
  • Kompakt genişlik: 45 mm

Teknik Özellikler

Marka Schneider Electric
Ürün Kodu CAD50M7
Ürün Ailesi TeSys D
Ürün Tipi Kontrol rölesi
Kontak Yapısı 5 NO
Kontak Sayısı 5 adet normalde açık kontak
Kullanım Kategorileri AC-15, AC-14, DC-13
Anma Çalışma Gerilimi ≤690 V AC, 25-400 Hz
Konvansiyonel Serbest Hava Termik Akımı 10 A / 60 °C
Bobin Gerilimi 220 V AC
Bobin Frekansı 50/60 Hz
Kontrol Gerilimi Sınırları 0,8-1,1 Uc çalışma; 0,3-0,6 Uc bırakma
Nominal İzolasyon Gerilimi 690 V IEC
Darbe Dayanım Gerilimi 6 kV
Çekme Gücü 70 VA / 50 Hz, 20 °C
Tutma Gücü 8 VA / 50 Hz, 20 °C
Mekanik Dayanıklılık 30 milyon çevrim
Maksimum Çalışma Hızı 180 çevrim/dakika
Çalışma Sıcaklığı -40 °C ile 60 °C
Derating ile Çalışma Sıcaklığı 60 °C ile 70 °C
Depolama Sıcaklığı -60 °C ile 80 °C
Çalışma Yüksekliği 0-3000 m
Genişlik 45 mm
Yükseklik 77 mm
Derinlik 84 mm
Net Ağırlık 0,58 kg
Montaj Plaka veya DIN rayı
Terminal Vida kelepçeli terminal
Ön Yüz Koruması IP2X
Standartlar EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1

Kontrol Rölesinin Özellikleri

  • 5 NO kontak: Beş adet normalde açık kontak üzerinden kontrol ve sinyal devrelerinin anahtarlanmasını sağlar.
  • 220 V AC standart bobin: 50/60 Hz frekansta 220 V AC kontrol gerilimi ile çalışır.
  • Geniş çalışma gerilimi: Kontak tarafında 690 V AC'ye kadar anma çalışma gerilimi sunar.
  • Yüksek mekanik dayanıklılık: Üretici verilerine göre mekanik dayanıklılık 30 milyon çevrime kadar ulaşır.
  • DIN rayı montajı: 35 mm DIN rayına veya montaj plakasına sabitlenebilir.
  • Vida kelepçeli bağlantı: Kontrol devresi bağlantıları vida kelepçeli terminaller üzerinden gerçekleştirilir.

Kullanım Alanları

Endüstriyel Otomasyon
Makine ve otomasyon panolarındaki kontrol ve sinyal devrelerinin anahtarlanması.
Motor Kontrol Panoları
Kontaktör ve motor kontrol devrelerinde yardımcı kontrol rölesi olarak kullanım.
Makine Kontrolü
Endüstriyel makinelerde elektromanyetik yüklerin kontrol edilmesi.
Elektrik Panoları
DIN rayı veya plaka montajlı kontrol ve kumanda panolarında kullanım.

Ürün Tanımlama Bilgileri

Marka Schneider Electric
Ürün Kodu CAD50M7
Seri TeSys D
Ürün Tipi Kontrol Rölesi
GTİP 8536.49.00
Barkod / EAN / GTIN 3389110842463

Schneider Electric CAD50M7, 220 V AC 50/60 Hz standart bobinli, 5 NO kontaklı TeSys D kontrol rölesidir. 690 V AC'ye kadar çalışma gerilimi, 10 A termik akım kapasitesi ve DIN rayı veya plaka montajı ile endüstriyel kontrol ve kumanda devrelerinde kullanılabilir.
