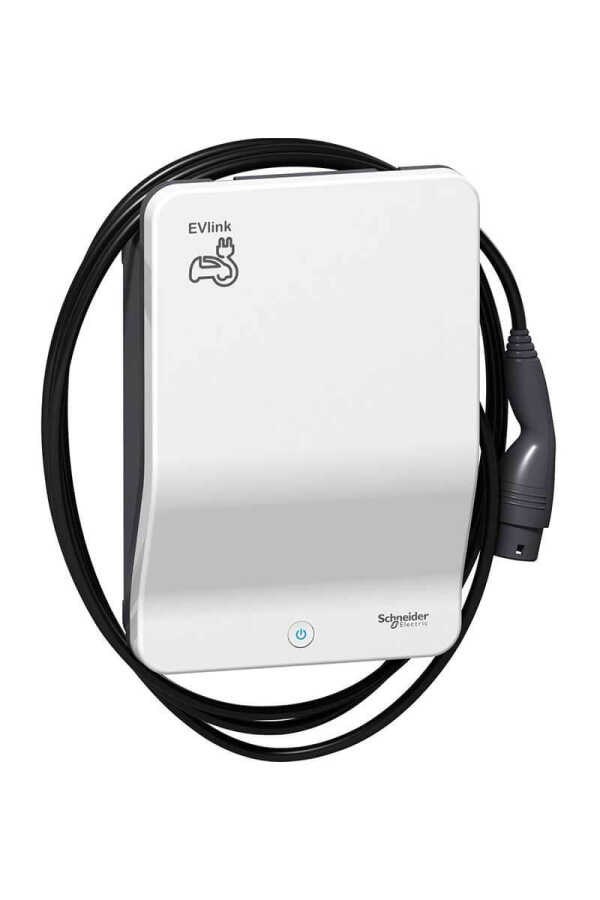

Schneider Electric EVB1A22PCKI EVlink Smart Wallbox 22 kW 32A 3P+N 4,5 m Type 2 Kablolu Elektrikli Araç Şarj İstasyonu
Schneider Electric EVB1A22PCKI, EVlink Smart Wallbox serisinde yer alan 22 kW elektrikli araç şarj istasyonudur. Ürün, 380–415 V AC besleme, 32 A anma akımı ve 3P+N güç devresi ile çalışır. Araç bağlantısı için 4,5 metre sabit Type 2 şarj kablosu ve anahtarlı erişim kontrolü sunar.
Schneider Electric EVB1A22PCKI Öne Çıkan Özellikler
- 22 kW maksimum şarj gücü
- 32 A anma akımı
- 380–415 V AC, 50/60 Hz besleme
- 3P + N güç devresi
- 4,5 m sabit Type 2 şarj kablosu
- Anahtar kontrollü erişim
- OCPP 1.6 haberleşme protokolü
- Ethernet ve RS485 Modbus bağlantısı
- IP54 koruma sınıfı
- IK10 mekanik darbe dayanımı
- Duvara veya pedestal üzerine montaj
22 kW Elektrikli Araç Şarj İstasyonu
EVB1A22PCKI, elektrikli araçların AC şarj edilmesi için tasarlanmış 22 kW ve 32 A kapasiteli üç fazlı bir şarj istasyonudur. 380–415 V AC, 50/60 Hz besleme ile çalışan cihazın güç devresi 3P+N yapıdadır.
4,5 m Type 2 Kablolu Şarj
Schneider Electric EVB1A22PCKI, araç bağlantısı için 4,5 metre sabit Type 2 kablo kullanır. Type 2 bağlantısı elektrikli araçların AC şarj uygulamalarında kullanılan bağlantı standardına uygundur.
Anahtarlı Erişim Kontrolü
EVB1A22PCKI modelinde erişim kontrolü anahtar üzerinden gerçekleştirilir. Ürün ayrıca durdurma/yeniden başlatma fonksiyonlu çok renkli aydınlatmalı buton ve durum göstergesi için çok renkli LED içerir.
OCPP 1.6 ve Ethernet Haberleşme
EVlink Smart Wallbox, OCPP 1.6 haberleşme protokolünü destekler. Üründe Ethernet LAN bağlantısı için 3 RJ45 portu ve ölçüm için RS485 Modbus bağlantısı bulunur. Dahili web sunucusu üzerinden Ethernet aracılığıyla yapılandırma yapılabilir.
Yük Yönetimi ve Teşhis
EVB1A22PCKI; şarj detay kayıtları, yük yönetimi ve teşhis özelliklerini destekleyen Smart Wallbox mimarisine sahiptir. Uzaktan kontrol edilebilmesi, Ethernet bağlantısı ve OCPP 1.6 desteği ürünün akıllı şarj altyapılarında kullanılmasına olanak sağlar.
IP54 ve IK10 Koruma
Şarj istasyonu IP54 koruma sınıfına ve IK10 mekanik darbe dayanımına sahiptir. Üretici teknik verilerine göre çalışma sıcaklığı -30 °C ile +50 °C arasındadır.
Teknik Özellikler
| Özellik |
Değer |
| Ürün Kodu |
EVB1A22PCKI |
| Seri |
EVlink Smart Wallbox |
| Maksimum Güç |
22 kW |
| Anma Akımı |
32 A |
| Besleme Gerilimi |
380–415 V AC |
| Frekans |
50/60 Hz |
| Güç Devresi |
3P + N |
| Araç Bağlantısı |
Type 2 sabit kablo |
| Kablo Uzunluğu |
4,5 m |
| Erişim Kontrolü |
Anahtar |
| Şarj Noktası |
1 |
| Montaj |
Duvara monte / pedestal |
| Topraklama |
TT / TN-S / IT uyumlu |
| Haberleşme |
Ethernet / RS485 Modbus |
| Haberleşme Protokolü |
OCPP 1.6 |
| Koruma Sınıfı |
IP54 |
| Darbe Dayanımı |
IK10 |
| Çalışma Sıcaklığı |
-30…+50 °C |
| Bağıl Nem |
%5–95 |
| Boyutlar |
330 × 480 × 170 mm |
| Ağırlık |
8,3 kg |
| Renk |
Beyaz RAL 9003 / Gri RAL 7016 |
| Sertifikalar |
CE, CB, RCM |
| Standartlar |
IEC 62196-1, IEC 62196-2, IEC 61851-1, IEC 61851-22 |
GTİP ve Barkod Bilgileri
| GTİP |
8537.10.98.00.00 |
| Barkod / GTIN |
3606480935305 |
Ürün Durumu: Schneider Electric Türkiye ürün sayfasında EVB1A22PCKI için üretimden kaldırılma tarihi 15 Ocak 2026 olarak belirtilmektedir. Schneider Electric'in farklı bölgesel sayfalarında farklı satış sonu tarihleri görülebilmektedir; bu nedenle ürünün mevcut stok durumu ayrıca kontrol edilmelidir.
Schneider Electric EVlink Smart Wallbox
Schneider Electric EVlink Smart Wallbox ailesi, elektrikli araçların AC şarj edilmesi için geliştirilen akıllı şarj istasyonlarını kapsar. EVB1A22PCKI modeli 22 kW güç, Type 2 sabit kablo, OCPP 1.6, Ethernet ve yük yönetimi özellikleriyle Smart Wallbox ürün ailesinde yer almaktadır.
