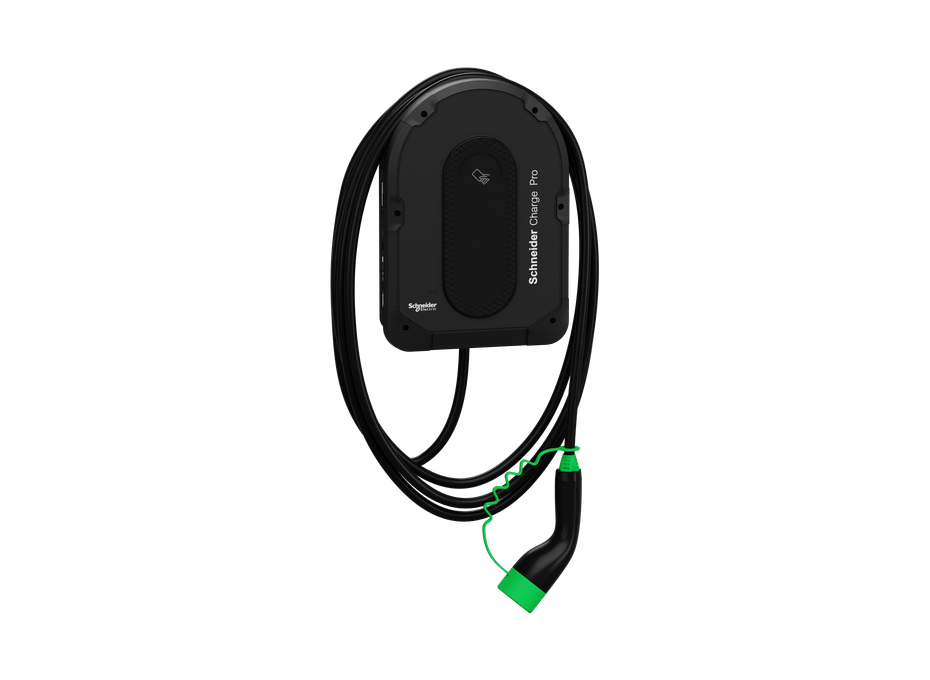

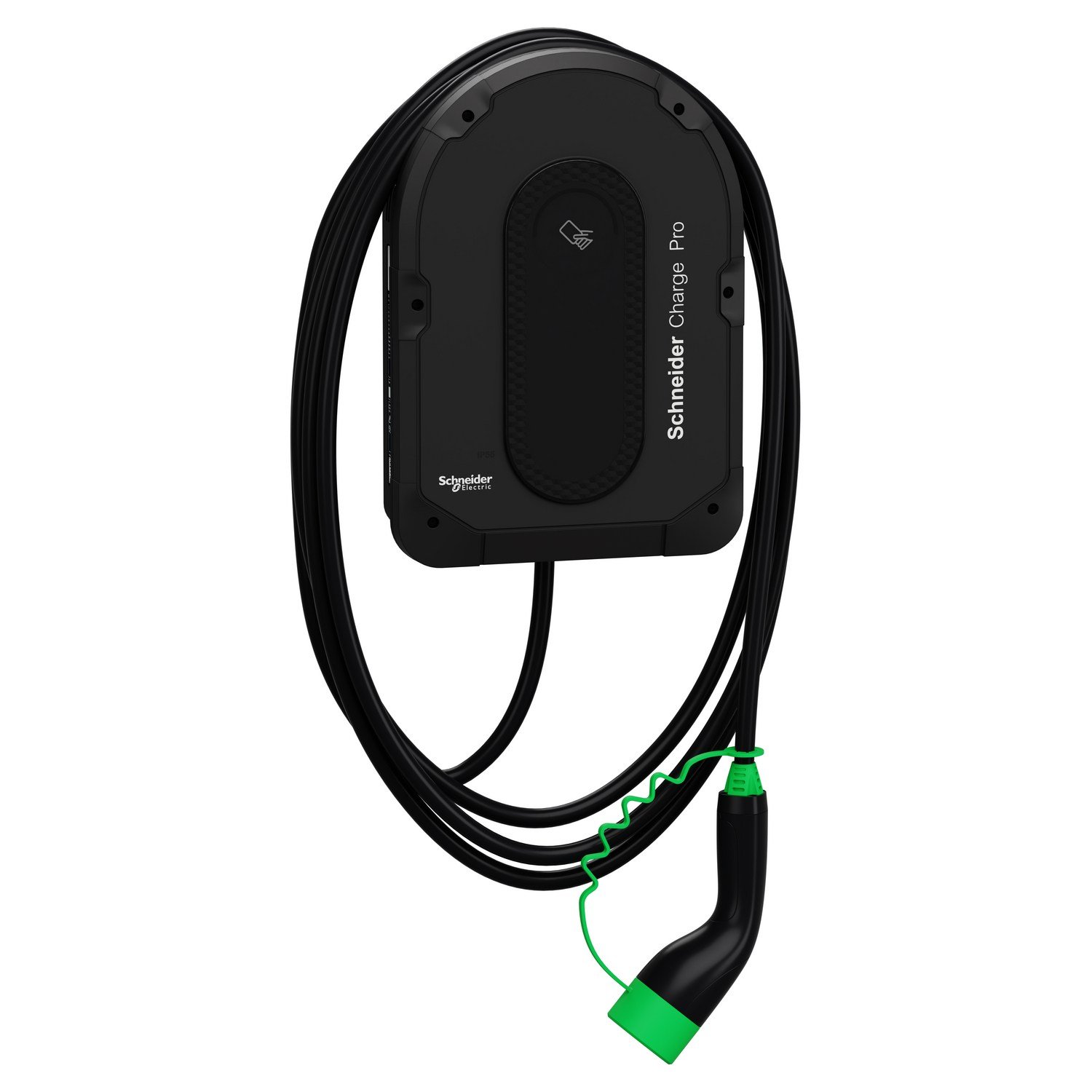

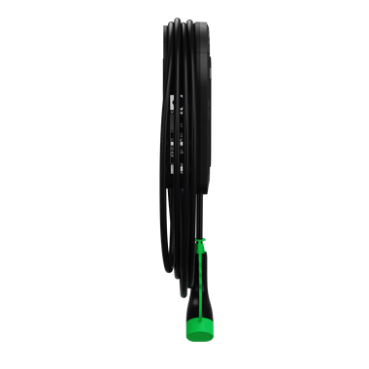

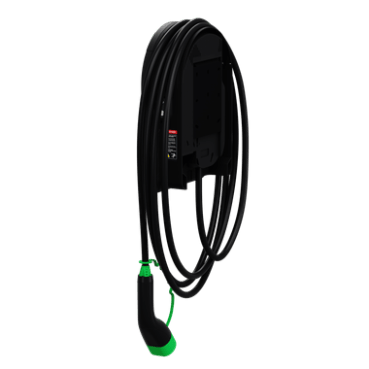

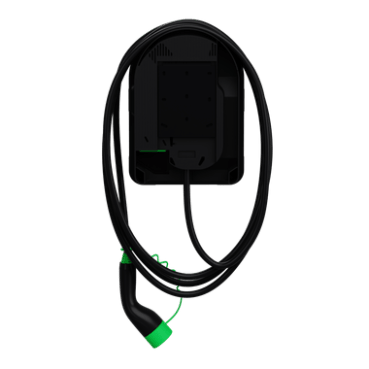

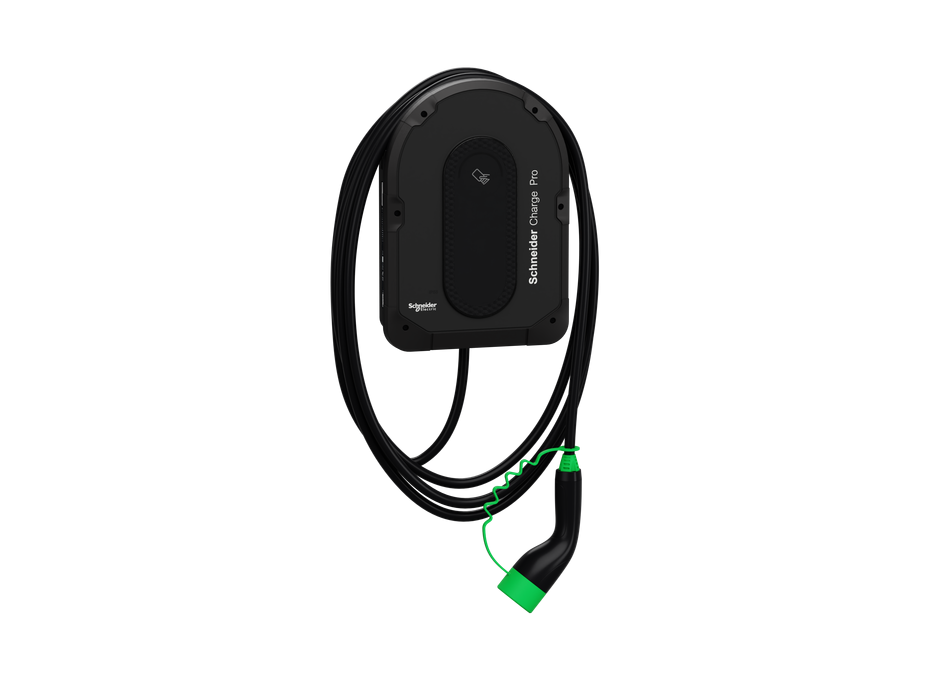

Schneider Electric EVB4S22NC0 Charge Pro 22 kW 32A 7 m Type 2 Kablolu Elektrikli Araç Şarj İstasyonu
Schneider Electric EVB4S22NC0, Schneider Charge Pro serisine ait, elektrikli araçların AC şarj edilmesi için tasarlanmış 7,4 kW, 11 kW ve 22 kW çalışma seçeneklerine sahip Type 2 kablolu şarj istasyonudur. Ürün, sabit 7 metrelik Type 2 şarj kablosu, entegre Wi-Fi ve Ethernet bağlantıları ile duvar veya kaide üzerine monte edilebilir.
Ürün Kodu: EVB4S22NC0
GTİP: 8537.10.98.00.00
Barkod / GTIN: 3606487401230
Seri: Schneider Charge Pro
Maksimum Şarj Gücü: 22 kW
Şarj Kablosu: 7 m Type 2
Koruma Sınıfı: IP55 / IK10
Schneider Electric EVB4S22NC0 Teknik Özellikleri
| Marka |
Schneider Electric |
| Seri |
Schneider Charge Pro |
| Ürün Kodu |
EVB4S22NC0 |
| GTİP |
8537.10.98.00.00 |
| Barkod / GTIN |
3606487401230 |
| Ürün Tipi |
Elektrikli Araç Şarj İstasyonu |
| Maksimum Şarj Gücü |
22 kW |
| Şarj Gücü Seçenekleri |
7,4 kW / 11 kW / 22 kW |
| 7,4 kW Çalışma |
32 A, 230 V, 1 faz |
| 11 kW Çalışma |
16 A, 400 V, 3 faz |
| 22 kW Çalışma |
32 A, 400 V, 3 faz |
| Faz |
1P veya 3P+N |
| Şarj Bağlantısı |
Type 2 |
| Şarj Kablosu |
7 m sabit kablo |
| Giriş Gerilimi |
220–240 V AC / 380–415 V AC |
| Frekans |
50/60 Hz |
| RDC-DD |
Entegre 6 mA DC kaçak akım algılama |
| Wi-Fi |
Entegre |
| Ethernet |
2 Ethernet arayüzü |
| Koruma Sınıfı |
IP55 |
| Darbe Dayanımı |
IK10 |
| Montaj |
Duvar veya kaide |
| Genişlik |
292 mm |
| Yükseklik |
418 mm |
| Derinlik |
119 mm |
| Net Ağırlık |
7 kg |
22 kW Elektrikli Araç Şarj İstasyonu
Schneider Electric EVB4S22NC0, üç fazlı bağlantıda 22 kW ve 32 A şarj gücüne ulaşabilir. Ürün ayrıca tek fazda 7,4 kW ve üç fazda 11 kW çalışma seçeneklerini destekler.
7 Metre Type 2 Şarj Kablosu
EVB4S22NC0 modelinde 7 metre sabit Type 2 şarj kablosu bulunur. Bu yapı, ayrıca Type 2 kablo taşınmasına gerek kalmadan doğrudan araç bağlantısı yapılmasını sağlar.
Wi-Fi ve Ethernet Bağlantısı
Schneider Charge Pro EVB4S22NC0, denetim ve yönetim sistemleriyle bağlantı için entegre Wi-Fi ve iki Ethernet arayüzü sunar. Schneider Electric ürün dokümanında OCPP 1.6 JSON desteği de belirtilmektedir.
RDC-DD 6 mA DC Kaçak Akım Algılama
Üründe 6 mA DC kaçak akım algılama özelliğine sahip RDC-DD entegre olarak bulunur. Elektriksel koruma sistemi ve üst devre koruma elemanları, ilgili elektrik tesisatı standartlarına ve yerel uygulama şartlarına göre değerlendirilmelidir.
IP55 ve IK10 Koruma
Schneider Electric EVB4S22NC0, IP55 koruma derecesi ve IK10 darbe dayanımı ile iç ve dış ortam montajına uygun olarak tasarlanmıştır. Ürün duvara veya ayrıca sipariş edilen kaide üzerine monte edilebilir.
RFID ve Erişim Kontrolü
Schneider Charge Pro EVB4S22NC0; serbest erişimin yanı sıra MIFARE tabanlı RFID/NFC kimlik doğrulama seçeneklerini destekler. Erişim kontrolü için kullanılan kart veya rozetler ürün konfigürasyonuna göre ayrıca değerlendirilir.
IEC 61851 ve OCPP
Schneider Electric, EVB4S22NC0 modelinin elektrikli araç şarjı için IEC 61851 standardına uygun olduğunu ve güvenilir şarj için IEC 61851 ed.3, IEC 62955 ve OCPP 1.6 JSON standartlarıyla uyumlu olduğunu belirtmektedir.
Elektrikli Araç Şarj Uygulamaları
- Elektrikli otomobil şarj sistemleri
- Plug-in hibrit araç şarj sistemleri
- Ev ve konut otoparkları
- Site ve apartman otoparkları
- İşyeri ve ticari otoparklar
- Filo şarj uygulamaları
- İç ve dış ortam AC şarj noktaları
Önemli: Şarj istasyonunun elektrik bağlantısı, koruma elemanları, kablo kesitleri, topraklama sistemi ve montajı yetkin elektrik personeli tarafından ilgili yerel yönetmelik ve üretici talimatlarına uygun şekilde gerçekleştirilmelidir.
Schneider Electric EVB4S22NC0, 22 kW'a kadar AC şarj gücü, 7 metre Type 2 sabit kablo, Wi-Fi, Ethernet, 6 mA RDC-DD, IP55 ve IK10 özelliklerine sahip Schneider Charge Pro elektrikli araç şarj istasyonudur.
